[嵌入式]单片机-中断实验（里面应该有错，参考注意）

#include <reg51.h>
#include <absacc.h>
#include <intrins.h>
sbit P1_7=P1^7
sbit P3_3=P3^3
sbit P3_4=P3^4
void delay(unsigend int i1);

void main(void)
{
	P1=0x80;
	IT1=1;
	IE=IE|0x84;
	IP=IP|0x04;
	PSW=0;
}

while(1)
{
	while(P3_4);
	P1=0x01|0x80;	delay(2000);
	P1=0x02|0x80;	delay(2000);
	P1=0x04|0x80;	delay(2000);
	P1=0x08|0x80;	delay(2000);
	P1=0x10|0x80;	delay(2000);
	P1=0x20|0x80;	delay(2000);
	P1=0x40|0x80;	delay(2000);
}

void delay(unsigend int i1)
{
	unsigned int ii;
	unsigned char jj;
	for(ii=0;ii<i1;ii++)
		for(jj=0;jj<162;jj++);
}

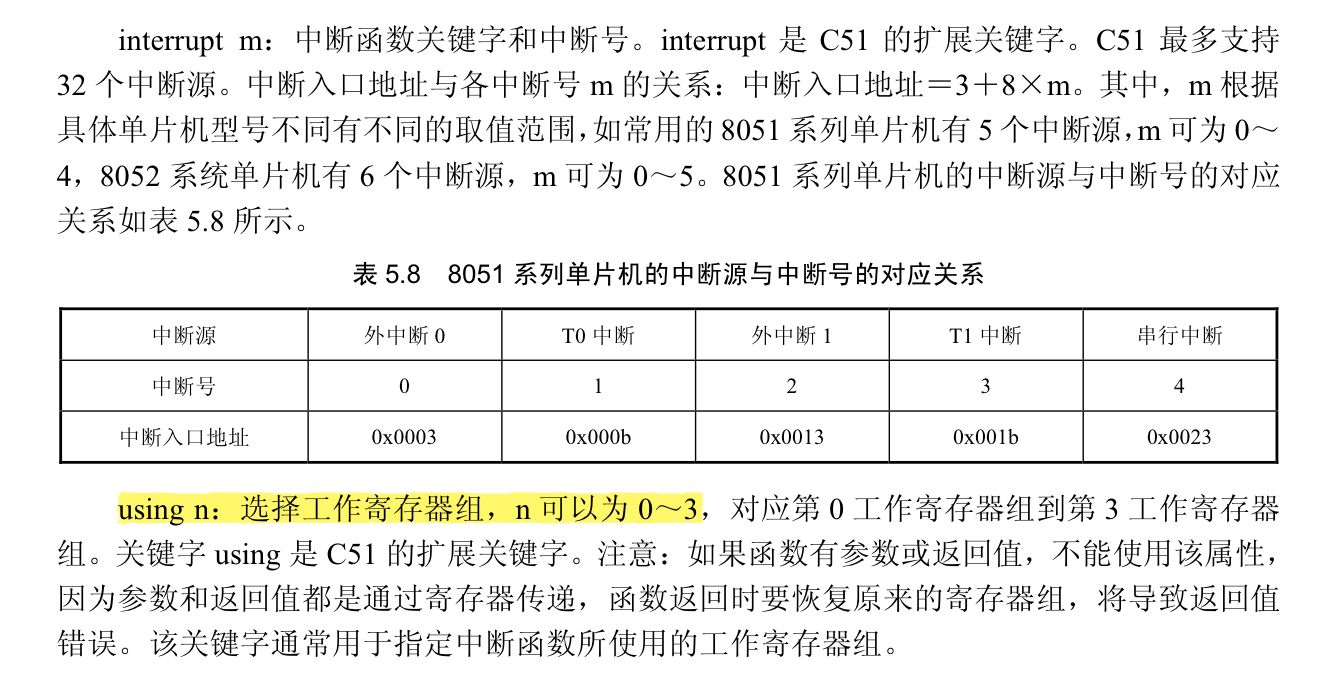

void int1() interrupt 2 using 1
{
	while(1)
	{
		P1_7=0;delay(30);
		P1_7=1;delay(30);
		if(P3_3)
		{
			P1_7=1;
			break;
		}
	}
}

1、声明可位寻址变量

P3.3连K1，INT1 ,走外部中断1
P3.4连K2,负责亮灯循环
P1.7连SIN(低电平时发声，高电平时关闭声音)

sbit P1_7=P1^7
sbit P3_3=P3^3
sbit P3_4=P3^4

2、定义延时函数

假设晶振频率 f=12MHZ，机器周期T=1/12000s=1/12 us* 12=1us
1us162i1
假设i1=2000,忽略变量定义，延时函数执行时间：
1us *162 *2000=324000us=324ms=0.324s

void delay(unsigend int i1);

void delay(unsigend int i1)
{
	unsigned int ii;
	unsigned char jj;
	for(ii=0;ii<i1;ii++)
		for(jj=0;jj<162;jj++);
}

3、初始化中断程序参数

void main(void)
{
	P1=0x80;
	IT1=1;
	IE=IE|0x84;
	IP=IP|0x04;
	PSW=0;
}

P1=0x80； 1000 0000
（P1.0~ P1.6连L0~L6灯，为0灯灭，P1.7=1-关声音，P1.7=0-开声音）

a、中断请求

IT1=1；下降沿触发（P3.3高电平到低电平触发）
当P3.3由高到低电平时，
IE1=1(中断允许)

b、中断允许

IE=0x84;1000 0100;
EA=1；全局允许中断
EX1=1；允许外中断1（然后进入下一阶段，中断优先判断）

c、中断优先

IP=0x04;0000 0100;
PX1=1时，外中断1被定义为高优先级中断

中断流程图

4、亮灯循环

外层 while1,无限循环

内层 while(P3_4);

P3.4=1时，原地循环，无法亮灯
P3.4=0时，跳出循环，执行亮灯外循环
P1=0x01|0x80;进行或操作， 结果 1000 0001，p1.7=1时，声音关闭，p1.0=1,L0灯亮
P1=0x040|0x80;进行或操作，结果 1100 0000，p1.7=1时，声音关闭，p1.6=1,L6灯亮

while(1)
{
	while(P3_4);
	P1=0x01|0x80;	delay(2000);
	P1=0x02|0x80;	delay(2000);
	P1=0x04|0x80;	delay(2000);
	P1=0x08|0x80;	delay(2000);
	P1=0x10|0x80;	delay(2000);
	P1=0x20|0x80;	delay(2000);
	P1=0x40|0x80;	delay(2000);
}

5、执行-中断

void int1() interrupt 2 using 1
{
	while(1)
	{
		P1_7=0;delay(30);
		P1_7=1;delay(30);
		if(P3_3)   // P3_3=1时，声音关闭，跳出中断循环
		{
			P1_7=1;// 声音关闭
			break;
		}
	}
}

实验步骤

1、连线：P3.3连K1，P3.4连K2，P1.0～P1.6分别连L0~L6,P1.7连SIN(低电平时发声，高电平时关闭声音)

2、K1开关拨在上面、K2播拨在上面

3、K1拨至下面（低电平），高到低-中断执行-报警声响

4、K2拨至下面（低电平），亮灯循环

5、K2拨至上面（高电平），亮灯停止

6、K1拔在上面（高电平），P1.7=1,报警声停，跳出中断
