这一篇文章是为后面的实验做的一个准备工作
我们在做开发板扩展时，最不喜欢遇到的就是“不知道发生了什么事”！所以， 会用一些输出显示装备来告诉我们，现在已经在哪里了。
譬如，前一个实验“STM32F103RB 实作笔记（五）- Key/ button 按键练习（正点原子 STM32F103 nano开发板）程式解析”，就是利用 GPIOC 的 LED 和 beep 来显示是按到哪一个按键了。
但是，到了资讯比较多的时候，我们就会觉得简单的 LED 或 7 节显示管是无法满足的。如果能够升级到更复杂的英文字显示或是语句显示，那么就更有趣了。譬如·，我在 十月四日的实验笔记 ”STM32F072RB 实作笔记（七）- LCD 1602 的使用“ 就是这个目的。
还有一种，就是今天介绍的 HC-05 模块，是利用手机的蓝牙装置和开发板做沟通。这个优势就是，开发板在脱离电脑执行时，可以无线式的观察。
HC-05 -Bluetooth to Serial Port Module
HC-05 规格书

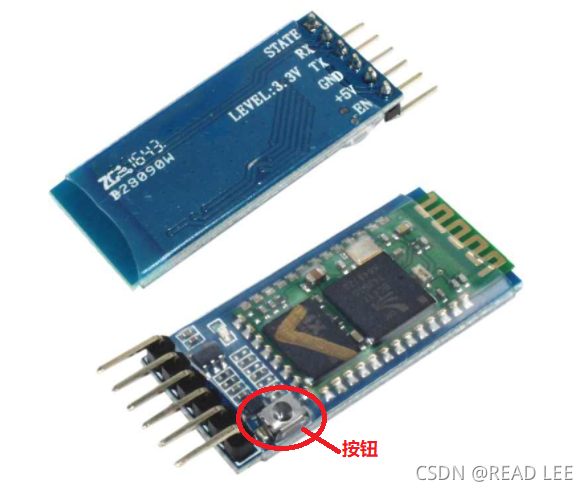

HC-05 的规格书，我上传在 CSDN 里，是英文版的。购买的时候，要有旁边重置按钮的如下图：
当需要做 资料更新/设定的时候 方法如下：
- 上电前按住不放
- 再上电（依旧不放开按钮）
- HC-05 上的 LED 开始闪烁。
- 確定 LED 开始慢速闪烁时， 再放开按钮。
试验几次，就可以了解什么是 HC-05 的 慢速闪烁。
用电脑调试 HC-05
我们一般会用电脑来检查 HC-05 的好坏、修改传输速率、这片HC-05 的代号，等等。要有下面四件东西。
- 带 Windows 的电脑
- 要有 类似 SSCom 的串口终端软件

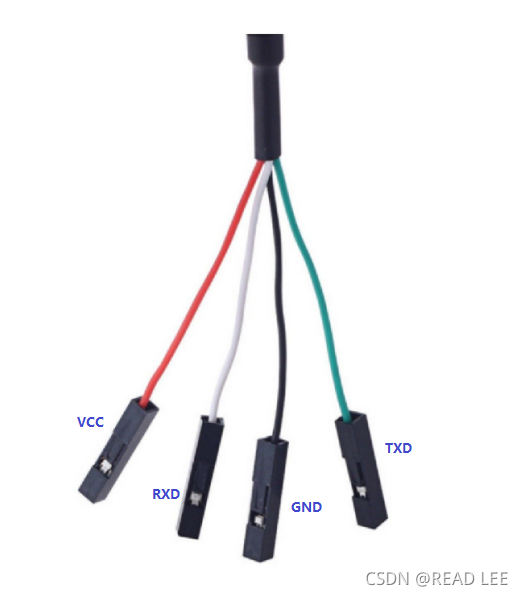

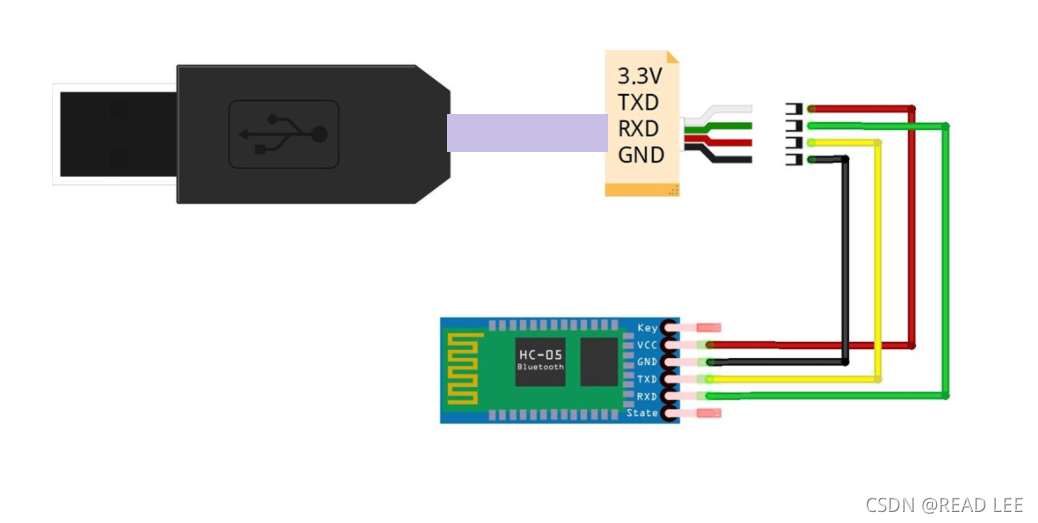

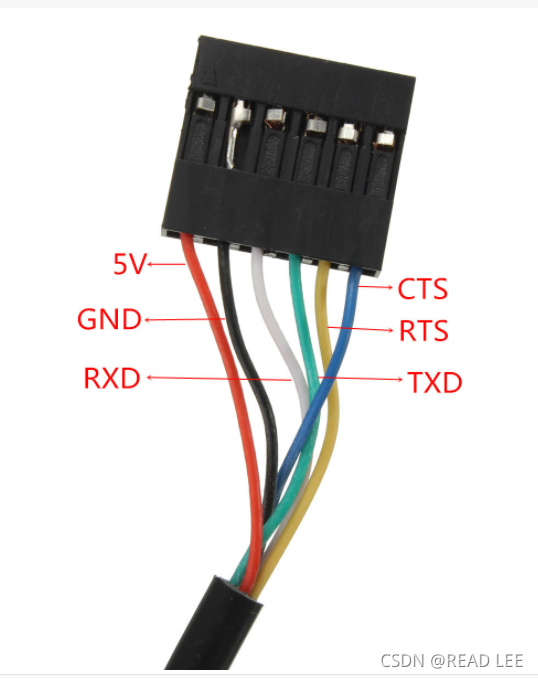

- USB 转 TTL 的转接板或线 (特别注意要 TX — RX 与 RX --TX 的对接法）
- HC-05 的 模组（一般不能运作，多半是 TX/RX 接错，和 传输速率不对）

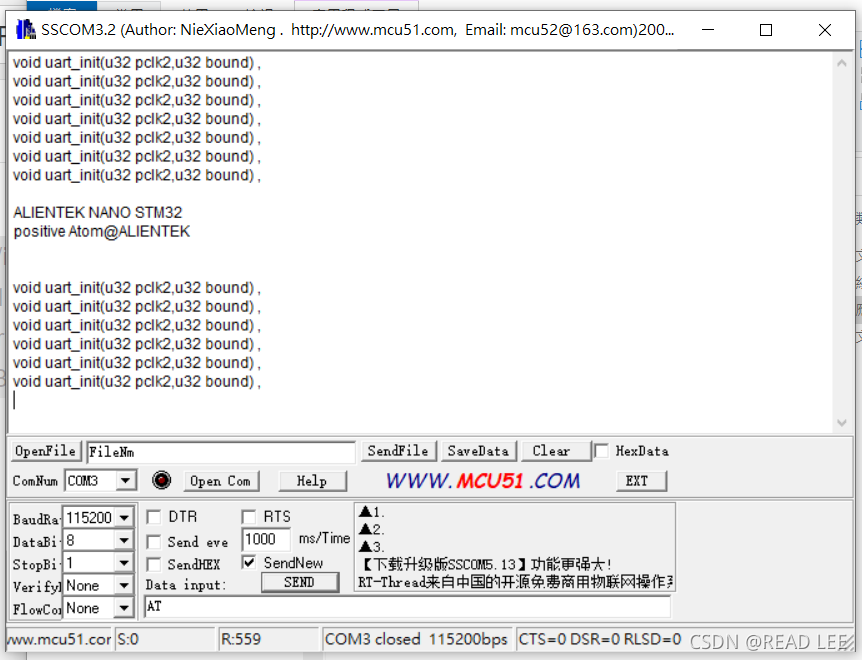

SSCom 调试
调试的时候，要在 SSCom 上先选择 Com 的位置，方法是到 “电脑管理” --》装置管理–》（Com& LPT）寻找。如果不确定是哪一个，就插拔看看变化。

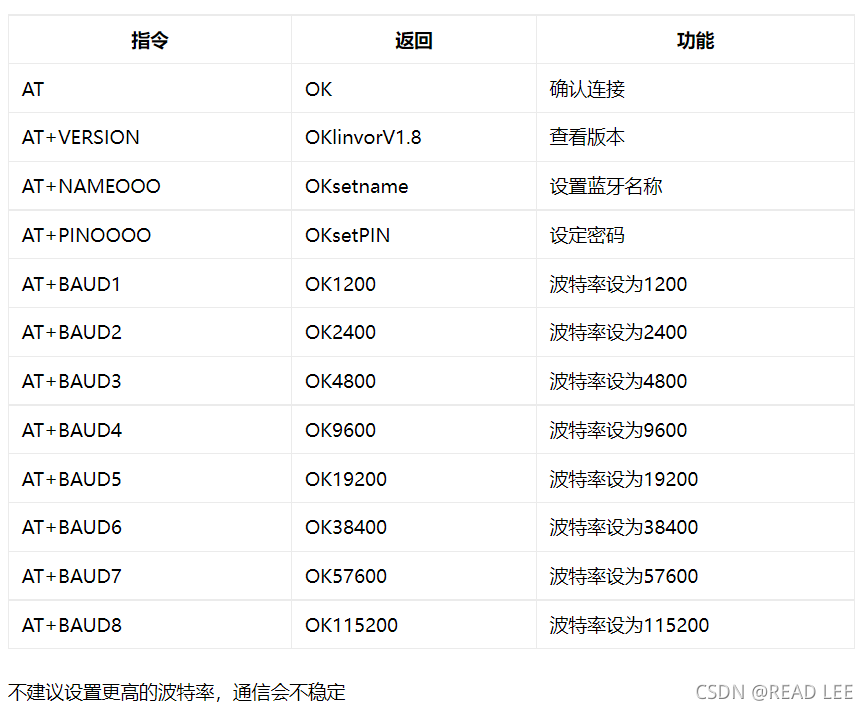

AT Command
线路接好，SSCom 也打开了， 那么就用 AT 命令来和 HC-05 沟通了。关于这一类的文章讨论在网络上很多，CSDN 上也有很多，我就不在这里写太多。还是要自己亲自动手比较容易了解怎么操作。
与手机沟通
**HC-05 调试好了之后，请重新插拔一次 USB，这一次不需要按按钮。**这时候 HC-05 上的 LED 是快速闪烁的。
再接下来，我们就用手机来做传输实验。

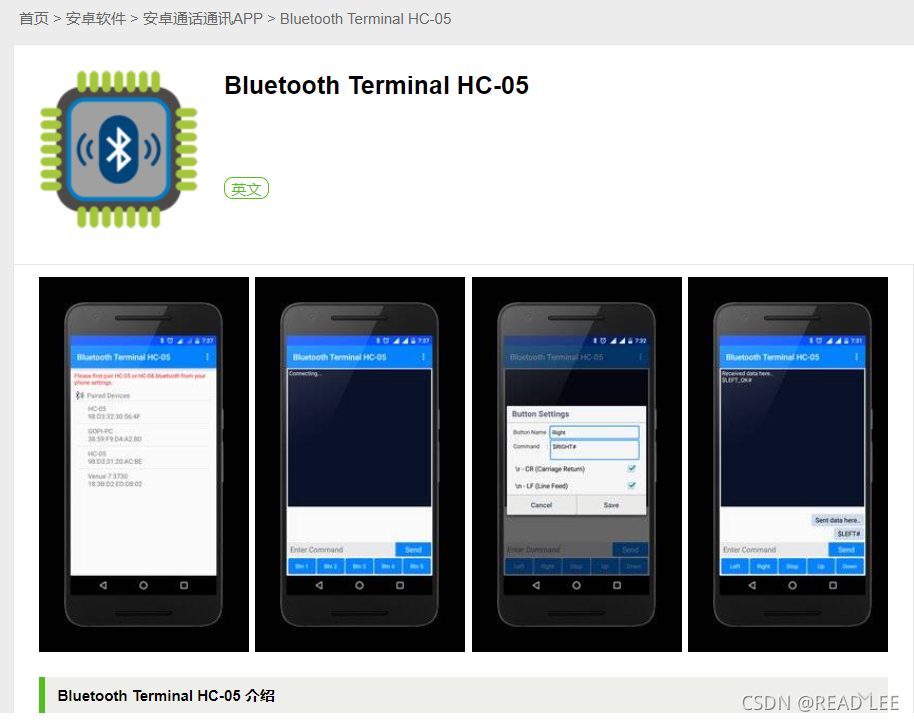

从手机上去寻找 下图这样的 APP — “Bluetooth Terminal HC-05”.
安装好了之后，就利用寻找刚才设定的 HC-05 的代号。然后链接打开。这样就可以进行 Bluetooth Terminal HC-05 与 SSCom 对话。
这一个测试不难，只要做几次，有一次对了，就搞清楚了。
后面的实验，我们会把 HC-05 连在 STM32F103 开发板上，用 USART 来和手机沟通。
