[嵌入式]基于I2C/SPI总线的温湿度采集与OLED显示

一、基于I2C协议的AHT20温湿度传感器的数据采集

1. I2C协议

（1）定义

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

（2）物理层和协议层

①物理层
I2C是一个支持设备的总线。可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。对于I2C 总线，只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。

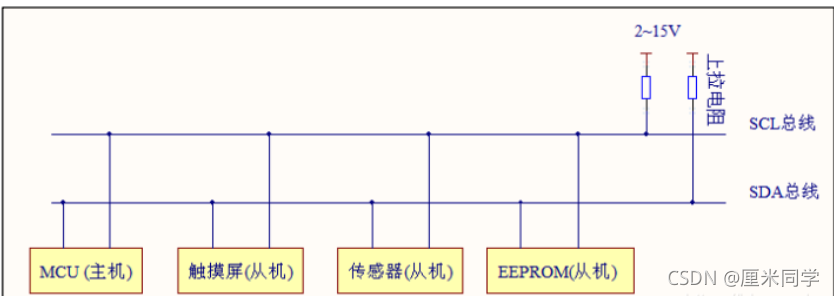

I2C 通讯设备常用连接方式：

②协议层
主要是定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等。

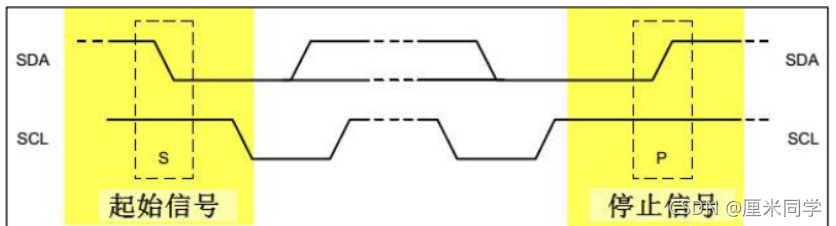

通讯的起始和停止信号

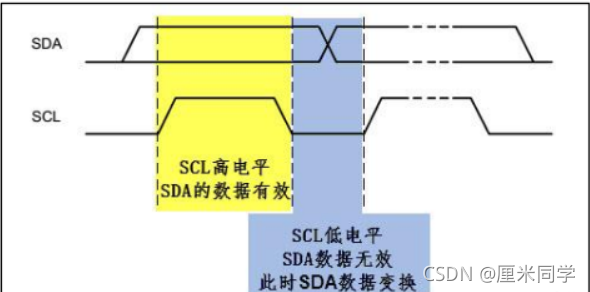

数据有效性，I2C在通讯的时候，只有在SCL处于高电平时，SDA的数据传输才是有效的。SDA 信号线是用于传输数据，SCL 信号线是保证数据同步。

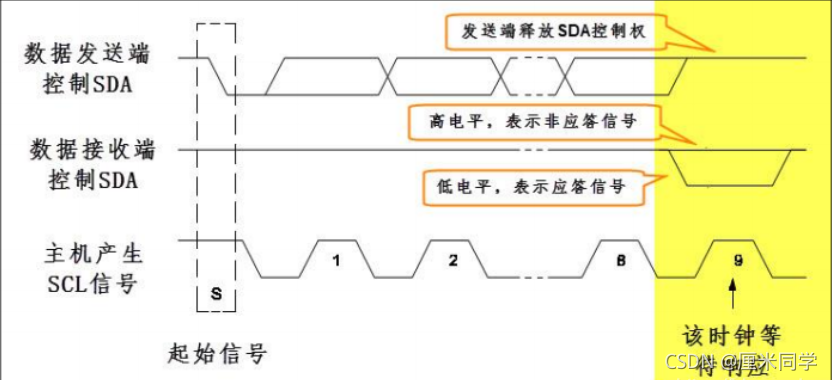

响应，继续传输回应低电平，否则应答高电平。

（3）硬件I2C和软件I2C

①硬件I2C
直接利用 STM32 芯片中的硬件 I2C 外设。
使用方法：只要配置好对应的寄存器，外设就会产生标准串口协议的时序。在初始化好 I2C 外设后，只需要把某寄存器位置 1，此时外设就会控制对应的 SCL 及 SDA 线自动产生 I2C 起始信号，不需要内核直接控制引脚的电平。

②软件I2C
直接使用 CPU 内核按照 I2C 协议的要求控制 GPIO 输出高低电平，从而模拟I2C。
使用方法：需要在控制产生 I2C 的起始信号时，控制作为 SCL 线的 GPIO 引脚输出高电平，然后控制作为 SDA 线的 GPIO 引脚在此期间完成由高电平至低电平的切换，最后再控制SCL 线切换为低电平，这样就输出了一个标准的 I2C 起始信号。

区别：
硬件 I2C 使用外设来控制引脚，软件模拟 I2C 则可以使用任意 GPIO 引脚，相对比较灵活。

2. AHT20温度采集程序

AHT20芯片的相关信息

AHT20芯片

主要代码

主函数：

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"


int main(void)
{
	delay_init();
	uart_init(115200);	//串口通信波特率115200
	IIC_Init();
		while(1)
	{
		printf("温度湿度显示");
		read_AHT20_once();
		delay_ms(1500);
  }
}

AHT20芯片使用过程：

void  read_AHT20_once(void)
{
	delay_ms(10);

	reset_AHT20();//重置AHT20芯片
	delay_ms(10);

	init_AHT20();//初始化AHT20芯片
	delay_ms(10);

	startMeasure_AHT20();//开始测试AHT20芯片
	delay_ms(80);

	read_AHT20();//读取AHT20采集的到的数据
	delay_ms(5);
}

温度读取：

void read_AHT20(void)
{
	uint8_t   i;

	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}
	I2C_Start();//I2C启动

	I2C_WriteByte(0x71);//I2C写数据
	ack_status = Receive_ACK();//收到的应答信息
	readByte[0]= I2C_ReadByte();//I2C读取数据
	Send_ACK();//发送应答信息

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();//I2C停止函数
	//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("读取失败！！！");

	}
	printf("\r\n");
	//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");
}

3. 实现效果

连接方式：
PA9连到USB模块的RX，PA10连到USB模块的TX，SCL连接PB6，SDA连接PB7。

下图为室温下：

下图用手捂住，可以看见温度上升

二、用OLED显示AHT20的温度和湿度

1. 主要代码

主函数：

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"

#include "oled.h"
#include "gui.h"
#include "test.h"

int main(void)
{
	delay_init();	    	       //延时函数初始化
	uart_init(115200);
	IIC_Init();

	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);
	while(1)
	{
		read_AHT20_once();
		OLED_Clear(0);
		delay_ms(200);
  }
}

读取温度并显示：

void read_AHT20(void)
{
	uint8_t   i;
	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();

	//--------------
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("lyy");

	}
	printf("\r\n");

	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");
	t=T1/10;
	t1=T1%10;
	a=(float)(t+t1*0.1);
	h=H1/10;
	h1=H1%10;
	b=(float)(h+h1*0.1);
	sprintf(strTemp,"%.1f",a);   //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
  sprintf(strHumi,"%.1f",b);    //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
	//printf(strTemp);
	//printf("/r/n");
	GUI_ShowCHinese(16,00,16,"温湿度显示",1);
	GUI_ShowCHinese(16,20,16,"温度",1);
	GUI_ShowString(53,20,strTemp,16,1);
	GUI_ShowCHinese(16,38,16,"湿度",1);
	GUI_ShowString(53,38,strHumi,16,1);
	delay_ms(2000);

}

2. 效果实现

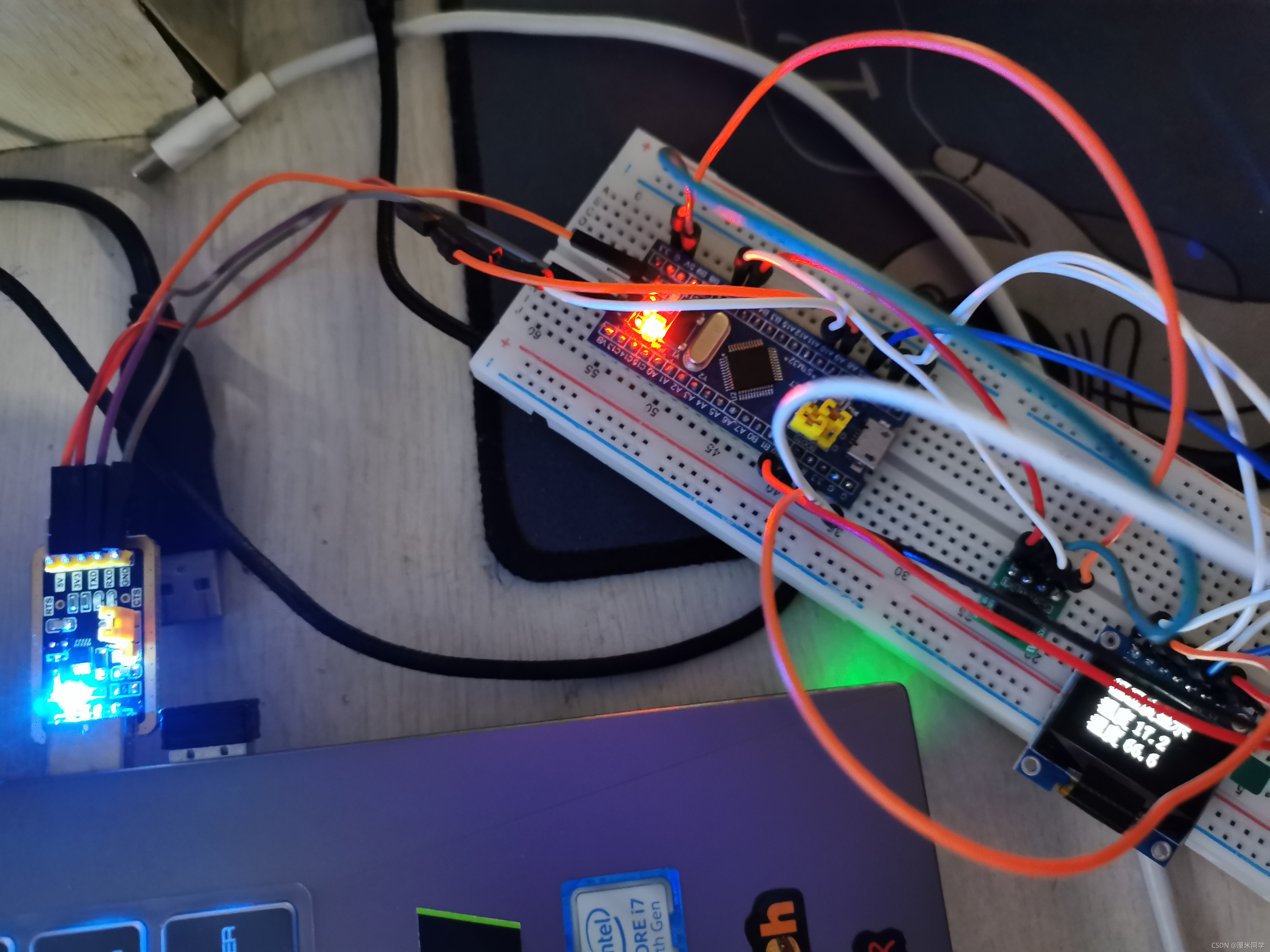

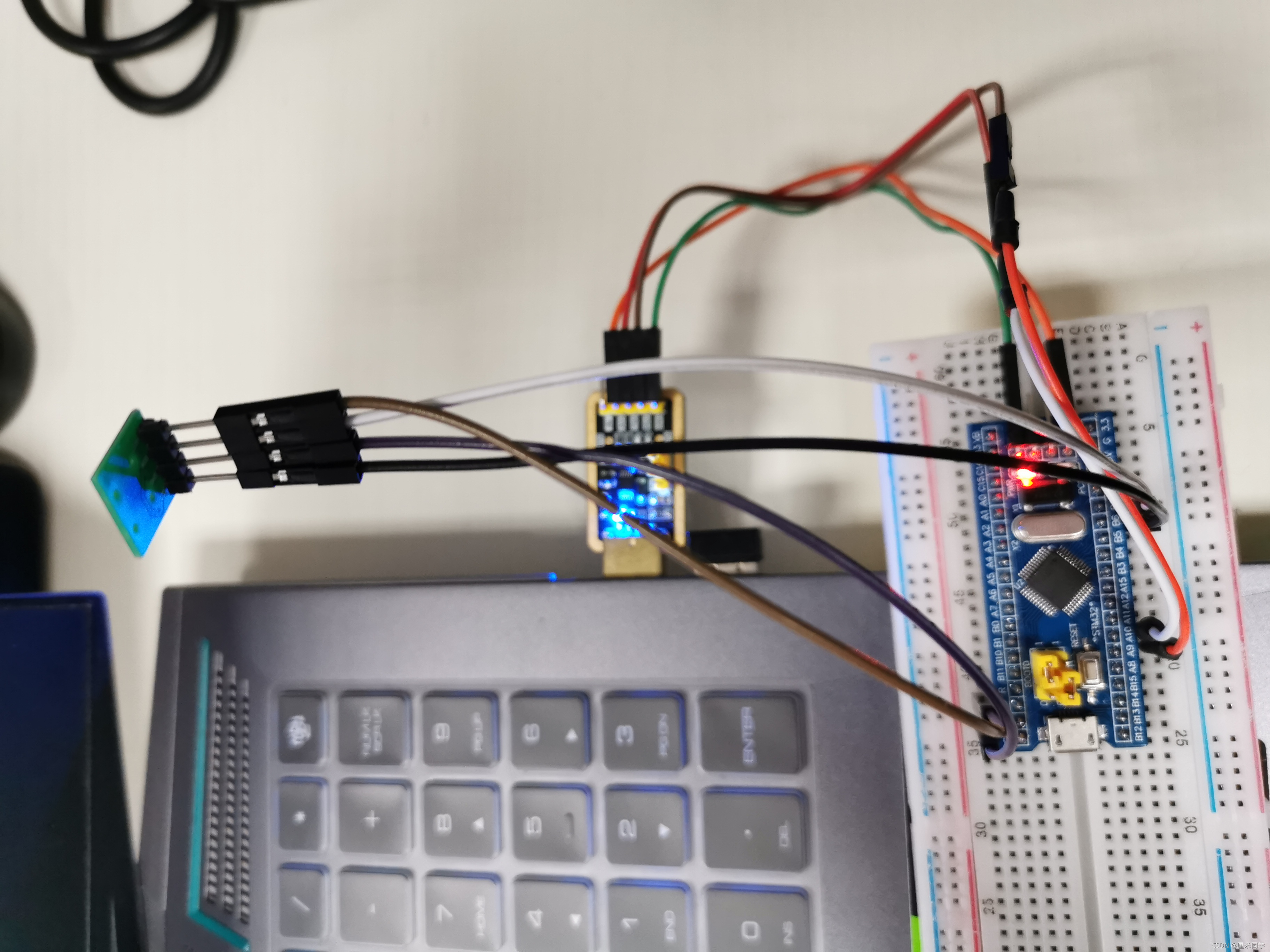

连线方式：
PA9连到USB模块的RX，PA10连到USB模块的TX；
温湿度传感器的SCL连接PB6，SDA连接PB7；
OLED：
D1接PB15，
CS接PB11，
RES接PB12，
DC接PB10，
D0接PB13.

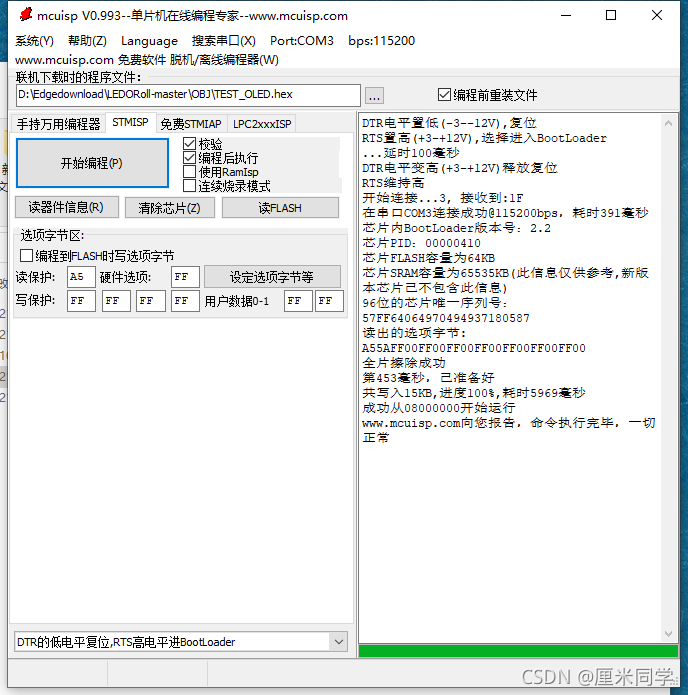

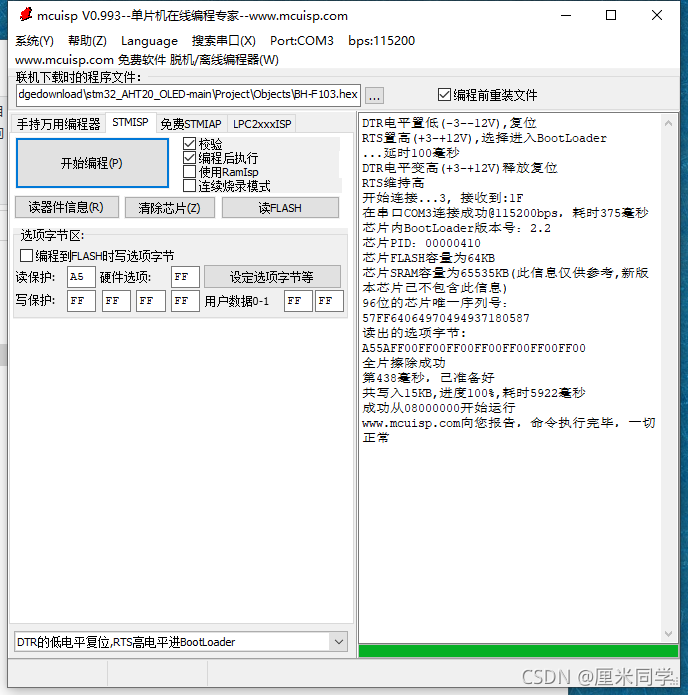

烧录：

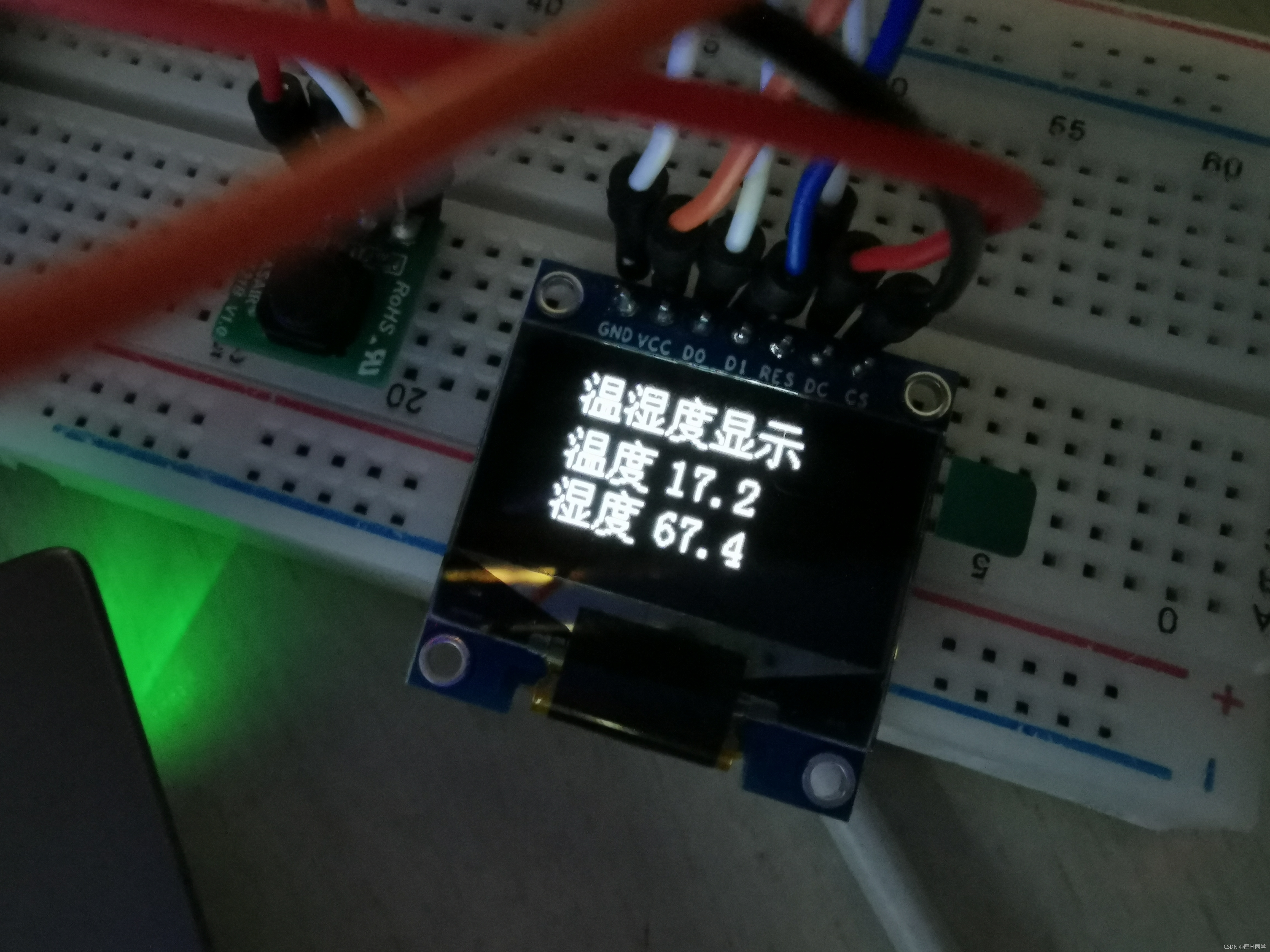

显示：

三、用OLED滑动显示自己的学号和姓名

1. OLED与SPI介绍

OLED：
有机发光二极管（OrganicLight-Emitting Diode，OLED），又称为有机电激光显示、有机发光半导体（OrganicElectroluminescence Display，OLED），是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。

SPI：
SPI 协议是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface)，即串行外围设备接口，是一种高速全双工的通信总线。它被广泛地使用在 ADC、LCD 等设备与 MCU 间，要求通讯速率较高的场合。

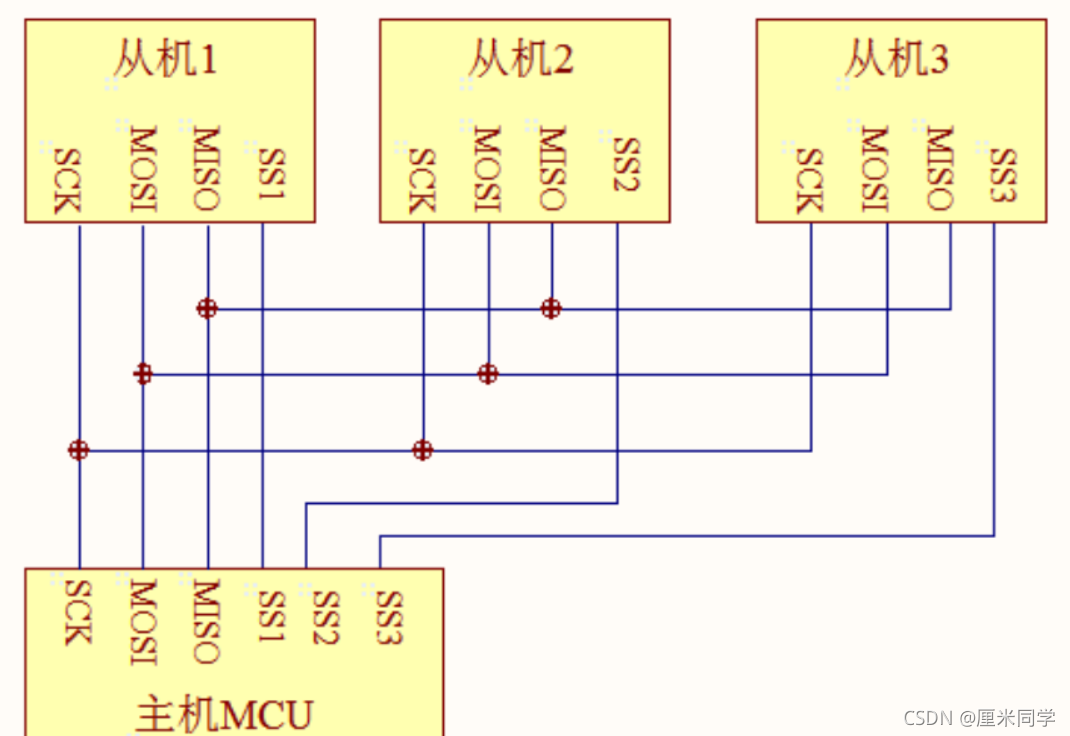

SPI物理层
SPI通讯使用 3 条总线及片选线，3条总线分别为 SCK、MOSI、MISO

SPI协议层

与 I2C的类似，SPI协议定义了通讯的起始和停止信号、数据有效性、时钟同步等环节。

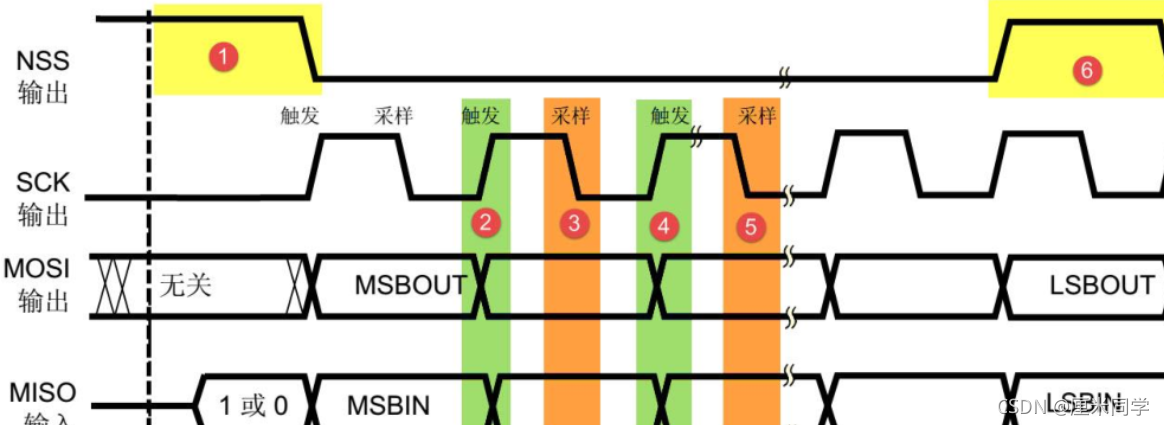

通信时序：

2.字模

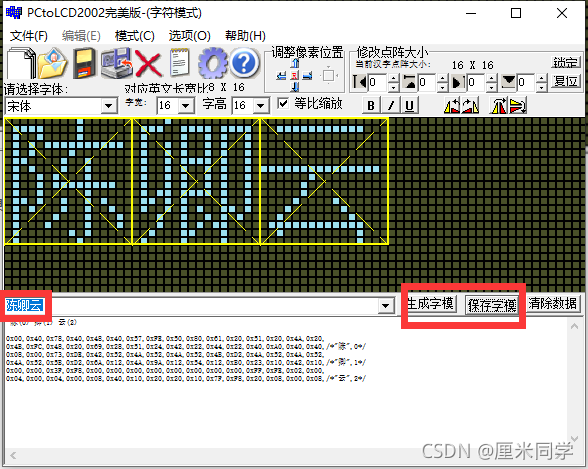

下载字模软件PCtoLCD
字模

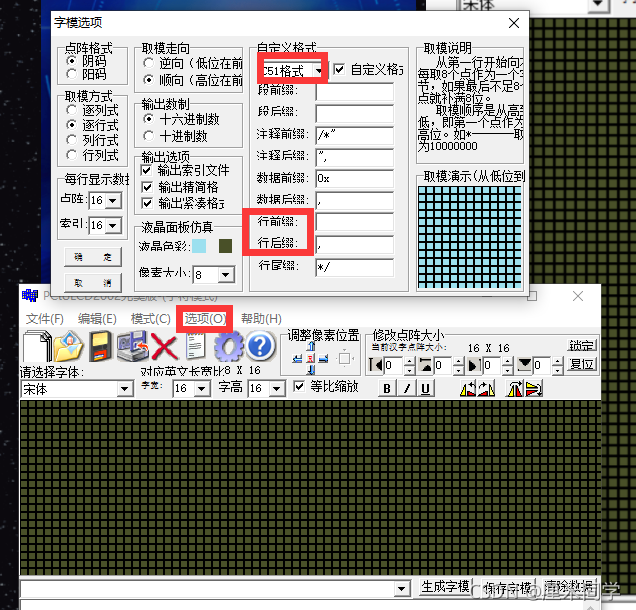

打开之后设置一下：
里面的行前缀和行后缀要删去前括号和后括号

输入想要获取的文字，点击生成字模，下面会出现字码

3. 主要代码

主函数：

#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
	delay_init();	    	       //延时函数初始化
	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);             //清屏（全黑）
	OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
  	OLED_WR_Byte(0x27,OLED_CMD);        //水平向左或者右滚动 26/27
  	OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
	OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
	OLED_WR_Byte(0x07,OLED_CMD);        //终止页 7
	OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节
	TEST_MainPage();
	OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动
	while(1)
	{

	}
}

输出代码：

void TEST_MainPage(void)
{
	GUI_ShowCHinese(10,20,16,"陈卿云",1);
	GUI_ShowString(4,48,"631907777777",16,1);
	delay_ms(1500);
	delay_ms(1500);
}

添加字模代码：
找到oledfont.h，写字板打开后添加之前生成的字模

4. 运行效果

烧录：

这里的连线，和上面的显示温湿度连线一致。
效果：

四、总结

通过这次的几个小实验，我大致了解了AHT20是如何通过I2C协议读取数据，在参考大佬的博客后，温湿度传感器通过串口输出还是比较容易实现的，而后面在OLED上面显示温湿度，只是将OLED显示代码加进去就行了。然后用OLED滚动显示文字和数字，这次用的是7针的oled的SPI协议，自己通过字模软件得到字模，然后加到大佬的代码里面去就可以实现了，也可以更改OLED里面函数的参数来达到自己想要的位置、长度。总之，这几个小实验还是比较有趣的，只要细心点，基本不会出现错误，万一实现不了效果，那么可能是AHT20芯片或者OLED坏了。
