[嵌入式]10.80c51外部中断 按键翻转LED

外部中断0

在我理解，外部中断要用的话，首先得开启总中断开关即（EA=1），而后打开外部中断允许（即EX0=1），最后选择外部中断触发方式（IT0，为0则为低电平触发，为1则为下降沿触发），以下为外部中断0的实现按键按下LED灯状态翻转的作用。

外部中断0实现代码如下（已注释）

#include"reg52.h"

typedef unsigned char u8;
typedef unsigned int u16;

sbit k3=P3^2;//开始以为随便一个按键都有用，没用后发现得把按键接在中断端口上，用外部中断
//             0则需接在P32口上
sbit led=P2^0;

void delay(u16 i)
{
 while(i--);
}

void Int0Init()
{
 IT0=1;//下降沿触发，因为P32口输出默认为高电平，按键另一端接地
 EX0=1;//属于中断允许寄存器IP，EX0为外部中断允许位
 EA=1;//开总中断
}

main()
{
 Int0Init();
 while(1);
}

void Int0() interrupt 0//interrupt 0不能写错，0表示中断号
{
 delay(1000);//按键消抖，延时10ms
 if(k3==0)
 {
  led=~led;//51单片机首先默认输出为高电平，翻转后为低，LED点亮
 }
}

外部中断1

和外部中断0差不多，只是外部中断1允许位为EX1,外部中断1触发方式为IT1（为0表示低电平有效，为1为下降沿有效），控制K4按键翻转LED代码如下

#include"reg52.h"

typedef unsigned char u8;
typedef unsigned int u16;

sbit k4=P3^3;//开始以为随便一个按键都有用，没用后发现得把按键接在中断端口上，用外部中断
//             1则需接在P33口上
sbit led=P2^0;

void delay(u16 i)
{
 while(i--);
}

void Int1Init()
{
 IT1=1;//下降沿触发，因为P33口输出默认为高电平，按键另一端接地
 EX1=1;//属于中断允许寄存器IP，EX0为外部中断允许位
 EA=1;//开总中断
}

main()
{
 Int1Init();
 while(1);
}

void Int1() interrupt 2//interrupt 2不能写错，2表示中断号
{
 delay(1000);//按键消抖，延时10ms
 if(k4==0)
 {
  led=~led;//51单片机首先默认输出为高电平，翻转后为低，LED点亮
 }
}

proteus仿真实验

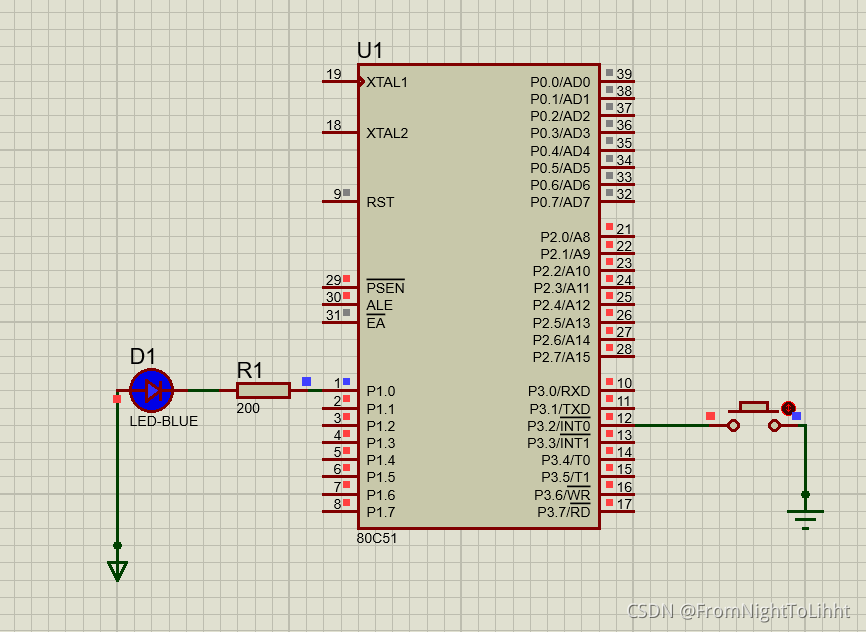

proteus仿真原理图如下

代码如下，应用外部中断0

#include"reg52.h"

typedef unsigned char u8;
typedef unsigned int u16;

sbit k1=P3^2;
sbit led=P1^0;

void delay(u16 i)
{
	while(i--);
}

void Inter0()
{
 IT0=1;//下降沿触发
 EX0=1;//外部中断0允许位
 EA=1;//总中断开关
}
main()
{
 Inter0();
 while(1);//开了中断后，即使在执行while(1);也会跳出去，也就是说中断不用在循环语句中
}

void Int0() interrupt 0
{
 delay(1000);//10ms
 if(k1==0)
 {
  led=~led;
 }
}

遇见的问题，一开始按键端即P32口处也接了电阻（限流用），但是一仿真发现没有用，按键按下没有效果，在换了LED处接地继而接高电平后，仍没有用，于是去掉按键处电阻，立马见效哈哈！
