[嵌入式]基于proteus的ds18b20+lcd

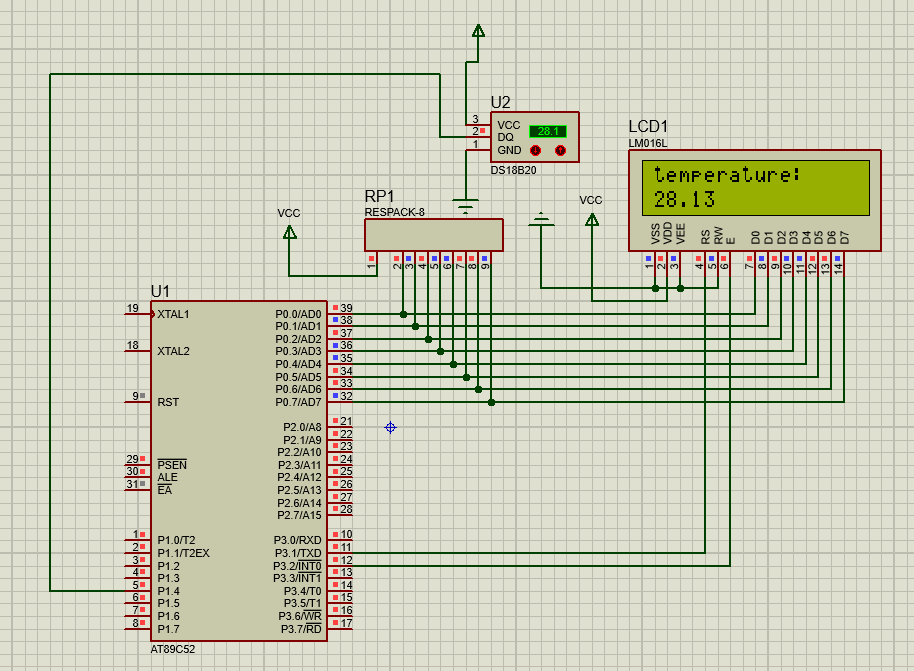

实验电路图

实验代码

main.c

#include <reg52.h>
#include <ds18b20.h>
#include <LCD.h>
uint count_temp=0;//温度刷新计数
uint temp=0;
uchar table[]={0,0};
uchar table1[]={0,0};
uchar temper[]="temperature:";
void System_Init();
void Time0Init();
void Lcd_Display();
void main()
{
	System_Init();//系统初始化
	while(1)
	{
		Lcd_Display();//lcd显示
		if(count_temp>749)
		{
			count_temp=0;
			temp=(float)ReadTemperature()*0.0625*100+0.5;//进行温度刷新
		}
	}
}

/***********************定时器初始化**************************/
void Time0Init()
{
	TMOD=0X01;
	TL0 = 0x18;	//设置定时初值
	TH0 = 0xFC;
	TF0 = 0;
	TR0 = 1;
	ET0=1;//打开定时器中断
	EA=1;//打开总中断
}
/************************************************************/

/***********************中断服务函数*************************/
void Time0() interrupt 1//定时为1ms，作为程序运行的时基
{
	TL0 = 0x18;	//每次溢出之后要手动进行一次初始化。
	TH0 = 0xFC;
	count_temp++;
}
/**********************************************************/

/************************系统初始化***************************/
void System_Init()
{
	int i;
	for(i=0;i<79;i++)
		temp=(float)ReadTemperature()*0.0625*100+0.5;//温度初始化
	Time0Init();//定时器初始化
	init();//lcd初始化
}
/***********************************************************/

/*********************LCD显示******************************/
void Lcd_Display()
{
		uint i;
		table[0]=temp/1000;//修改显示的值
		table[1]=temp%1000/100;
		table1[0]=temp%1000%100/10;
		table1[1]=temp%10;
		write_com(0x80);
		for(i=0;i<12;i++)
		{
			write_data(temper[i]);
			delay(5);
		}
		write_com(0x80+0x40);
		write_data(table[0]+48);
		write_data(table[1]+48);
			delay(5);
		write_com(0x80+0x42);
		write_data('.');
		write_data(table1[0]+48);
		write_data(table1[1]+48);
			delay(5);
}
/***********************************************************/

LCD.h

#ifndef __LCD_H__
#define __LCD_H__

#include<reg52.h>     //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
#include<intrins.h>
#include<ds18b20.h>
void write_com(uchar com);
void write_data(uchar dat);
void init();
sbit	RS=P3^1;
sbit	E=P3^2;
#endif

LCD.c

#include<LCD.h>

void write_com(uchar com){
	E=0;
	RS=0;
	P0=com;
	delay(5);
	E=1;
	delay(5);
	E=0;
}

void write_data(uchar dat){
	E=0;
	RS=1;
	P0=dat;
	delay(5);
	E=1;
	delay(5);
	E=0;
}

void init(){
  write_com(0x38);
	write_com(0x0c);
	write_com(0x06);
	write_com(0x01);
}

ds18b20.h

#ifndef __DS18B20_H__
#define __DS18B20_H__

#include<reg52.h>     //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义
#include<intrins.h>

#define uchar unsigned char
#define uint   unsigned int
/*------------------------------------------------
                    端口定义
------------------------------------------------*/
sbit DQ=P1^4;//ds18b20 端口
/*------------------------------------------------
                  函数声明
------------------------------------------------*/
unsigned int ReadTemperature(void);
bit Init_DS18B20(void);
unsigned char ReadOneChar(void);
void WriteOneChar(unsigned char dat);
 void delay(ms);
#endif

#include"ds18b20.h"
/*------------------------------------------------
                    18b20初始化
------------------------------------------------*/

void DelayUs2x(unsigned char t)
{
	uchar i;
	for(i=0;i<t;i++)
	{
		_nop_();
		_nop_();
		_nop_();
		_nop_();
		_nop_();
		_nop_();
	}
}
bit Init_DS18B20(void)
{
 bit dat=0;
 DQ = 1;    //DQ复位
DelayUs2x(1);   //稍做延时
 DQ = 0;         //单片机将DQ拉低
DelayUs2x(20); //精确延时 大于 480us 小于960us
DelayUs2x(20);
 DQ = 1;        //拉高总线
 DelayUs2x(5); //15~60us 后 接收60-240us的存在脉冲
 dat=DQ;        //如果x=0则初始化成功, x=1则初始化失败
DelayUs2x(3); //稍作延时返回
 return dat;
}

/*------------------------------------------------
                    读取一个字节
------------------------------------------------*/
unsigned char ReadOneChar(void)
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
 {
  DQ = 0; // 给脉冲信号
  dat>>=1;
  DQ = 1; // 给脉冲信号
  if(DQ)
   dat|=0x80;
 DelayUs2x(3);
 //  DelayUs2x(5); 换成5 10就初始化失败 温度显示0.063       25就 85度
 }
 return(dat);
}
/*------------------------------------------------
                    写入一个字节
------------------------------------------------*/
void WriteOneChar(unsigned char dat)
{
 unsigned char i=0;
 for (i=8; i>0; i--)
 {
  DQ = 0;
  DQ = dat&0x01;
	DelayUs2x(3);
  //  DelayUs2x(5); 换成这个就初始化失败 温度显示0.063
  DQ = 1;
  dat>>=1;
 }
	DelayUs2x(3);
}

/*------------------------------------------------
                    读取温度
------------------------------------------------*/
unsigned int ReadTemperature(void)
{
unsigned char a=0;
unsigned int b=0;
unsigned int t=0;
Init_DS18B20();
WriteOneChar(0xCC); // 跳过读序号列号的操作
WriteOneChar(0x44); // 启动温度转换
delay(10);
//DelayUs2x(25);
Init_DS18B20();
WriteOneChar(0xCC); //跳过读序号列号的操作
WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器） 前两个就是温度
a=ReadOneChar();   //低位
b=ReadOneChar();   //高位

b<<=8;
t=a+b;

return(t);
}
void delay(ms){
uint i,j;
	for(i=0;i<ms;i++){
	for(j=0;j<123;j++){
	}

	}
}
