一、I2C总线通信协议
1.I2C协议简介
I2C 通讯协议(Inter－Integrated Circuit)是由Phiilps公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要USART、CAN等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。
2.I2C物理层和协议层
物理层
I2C通讯设备之间的常用连接方式：
它的物理层有如下特点：
(1) 它是一个支持多设备的总线。“总线”指多个设备共用的信号线。在一个I2C通讯总线中，可连接多个I2C通讯设备，支持多个通讯主机及多个通讯从机。
(2) 一个I2C总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线 (SCL)。数据线即用来表示数据，时钟线用于数据收发同步。
(3) 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之间的访问。
(4) 总线通过上拉电阻接到电源。当I2C设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平。
(5) 多个主机同时使用总线时，为了防止数据冲突，会利用仲裁方式决定由哪个设备占用总线。
(6) 具有三种传输模式：标准模式传输速率为100kbit/s ，快速模式为400kbit/s ，高速模式下可达1Mbit/s，但目前大多I2C设备尚不支持高速模式。
(7) 连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制 。
协议层
I2C的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。
- 通讯的起始和停止信号
当 SCL 线是高电平时 SDA 线从高电平向低电平切换，这个情况表示通讯的起始。当 SCL 是高电平时 SDA 线由低电平向高电平切换，表示通讯的停止。起始和停止信号一般由主机产生。
- 数据有效性
I2C使用SDA信号线来传输数据，使用SCL信号线进行数据同步。SDA数据线在SCL的每个时钟周期传输一位数据。传输时，SCL为高电平的时候SDA表示的数据有效，即此时的SDA为高电平时表示数据“1”，为低电平时表示数据“0”。当SCL为低电平时，SDA的数据无效，一般在这个时候SDA进行电平切换，为下一次表示数据做好准备。
- 地址及数据方向
I2C总线上的每个设备都有自己的独立地址，主机发起通讯时，通过SDA信号线发送设备地址(SLAVE_ADDRESS)来查找从机。I2C协议规定设备地址可以是7位或10位，实际中7位的地址应用比较广泛。紧跟设备地址的一个数据位用来表示数据传输方向，它是数据方向位(R/W(——))，第8位或第11位。数据方向位为“1”时表示主机由从机读数据，该位为“0”时表示主机向从机写数据。读数据方向时，主机会释放对SDA信号线的控制，由从机控制SDA信号线，主机接收信号，写数据方向时，SDA由主机控制，从机接收信号。

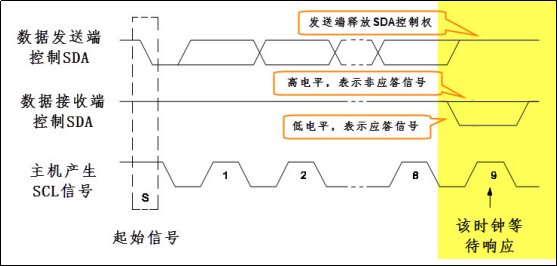

- 响应
I2C的数据和地址传输都带响应。响应包括“应答(ACK)”和“非应答(NACK)”两种信号。作为数据接收端时，当设备(无论主从机)接收到I2C传输的一个字节数据或地址后，若希望对方继续发送数据，则需要向对方发送“应答(ACK)”信号，发送方会继续发送下一个数据；若接收端希望结束数据传输，则向对方发送“非应答(NACK)”信号，发送方接收到该信号后会产生一个停止信号，结束信号传输。
3.硬件I2C和软件I2C
硬件I2C
直接利用 STM32 芯片中的硬件 I2C 外设。
- 硬件I2C的使用
只要配置好对应的寄存器，外设就会产生标准串口协议的时序。在初始化好 I2C 外设后，只需要把某寄存器位置 1，此时外设就会控制对应的 SCL 及 SDA 线自动产生 I2C 起始信号，不需要内核直接控制引脚的电平。
软件I2C
直接使用 CPU 内核按照 I2C 协议的要求控制 GPIO 输出高低电平，从而模拟I2C。
- 软件I2C的使用
需要在控制产生 I2C 的起始信号时，控制作为 SCL 线的 GPIO 引脚输出高电平，然后控制作为 SDA 线的 GPIO 引脚在此期间完成由高电平至低电平的切换，最后再控制SCL 线切换为低电平，这样就输出了一个标准的 I2C 起始信号。
两者的差别
硬件 I2C 直接使用外设来控制引脚，可以减轻 CPU 的负担。不过使用硬件I2C 时必须使用某些固定的引脚作为 SCL 和 SDA，软件模拟 I2C 则可以使用任意 GPIO 引脚，相对比较灵活。对于硬件I2C用法比较复杂，软件I2C的流程更清楚一些。如果要详细了解I2C的协议，使用软件I2C可能更好的理解这个过程。在使用I2C过程，硬件I2C可能通信更加快，更加稳定。
二、温湿度采集
1.AHT20芯片的相关信息了解
http://www.aosong.com/class-36.html

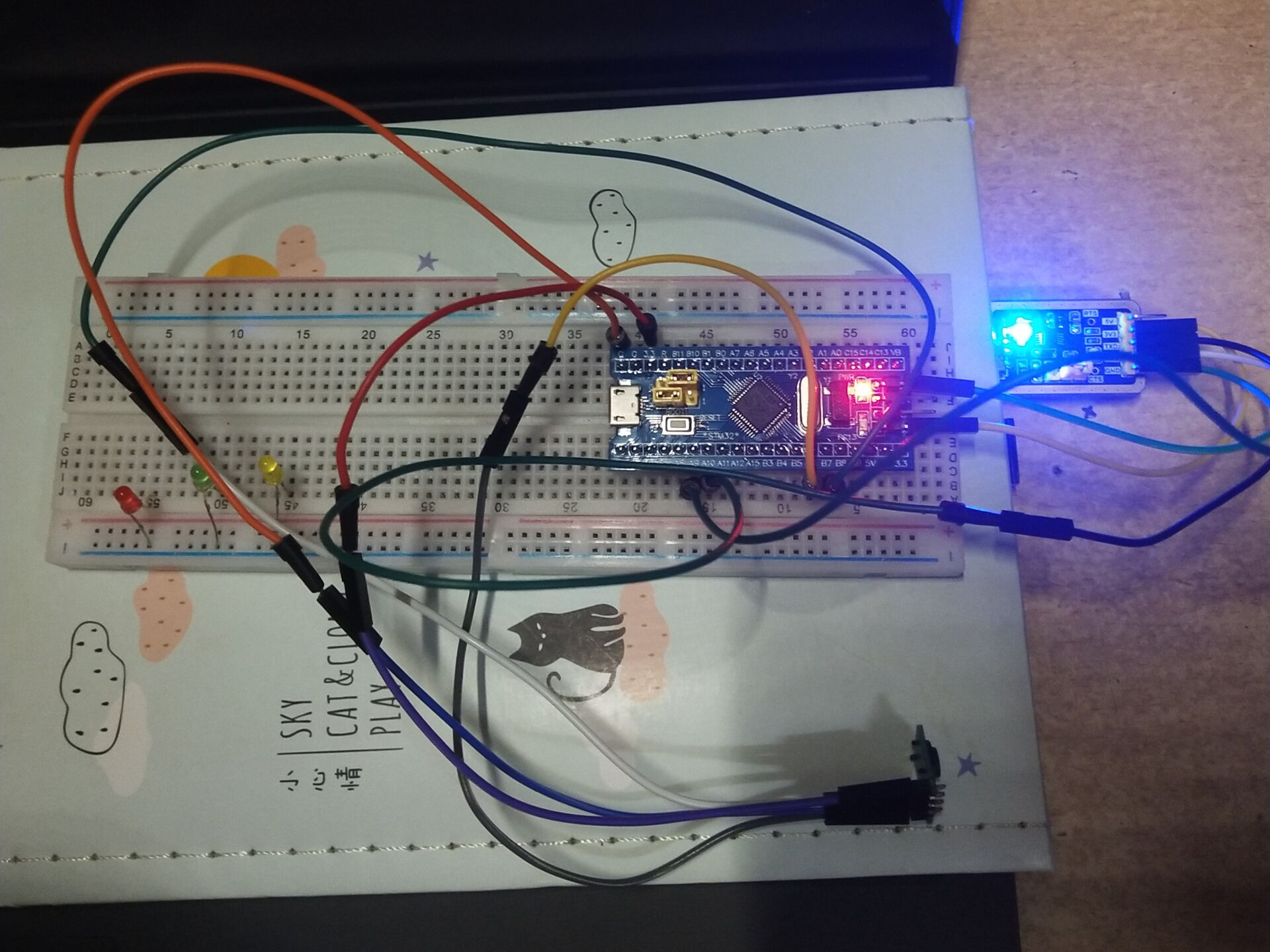

2.硬件连接
AHT20有四根针脚，分别为SCL、SOA、GND、VCC
GND接地；VCC接电源；SCL是传输线对应STM32核心板B6，SDA时钟线对应STM32核心板B7
3.代码实现
直接下载学姐源代码：https://github.com/Sunlight-Dazzling/stm32-AHT20/tree/master

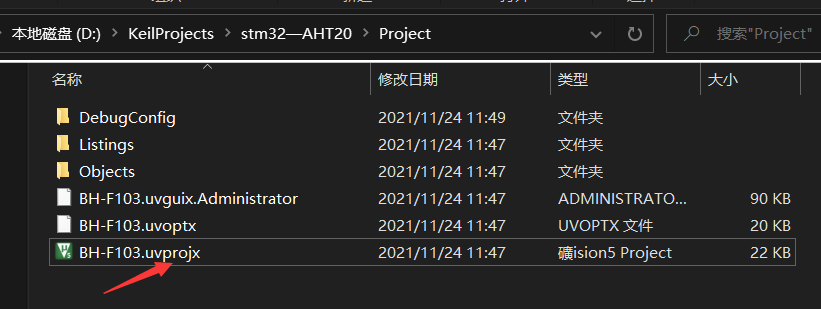

解压用Keil打开

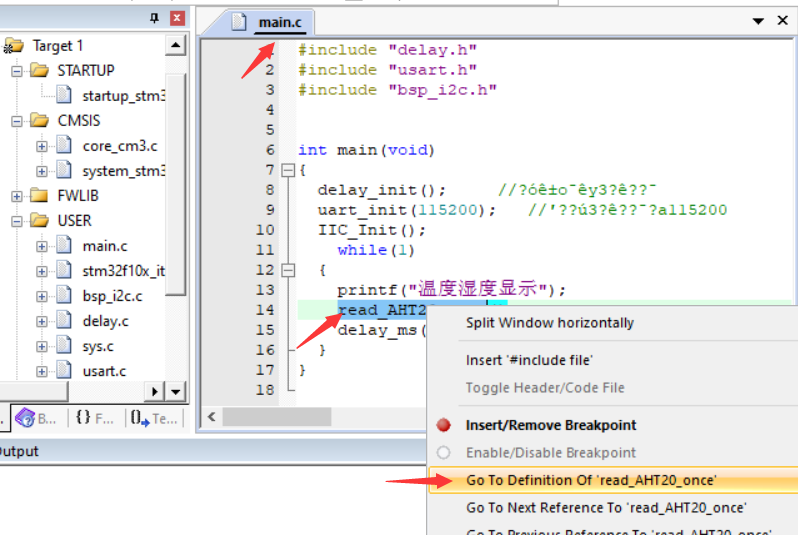

打开main.c，查看代码，然后选中read_AHT20_once();，右击点击Go to···。
main.c
#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
int main(void)
{
delay_init(); //?¨?¨o?ào?￥¨oy3?¨o???￥
uart_init(115200); //????¨23?¨o???￥?a115200
IIC_Init();
while(1)
{
printf("???èêa?è??ê?");
read_AHT20_once();
delay_ms(1500);
}
}

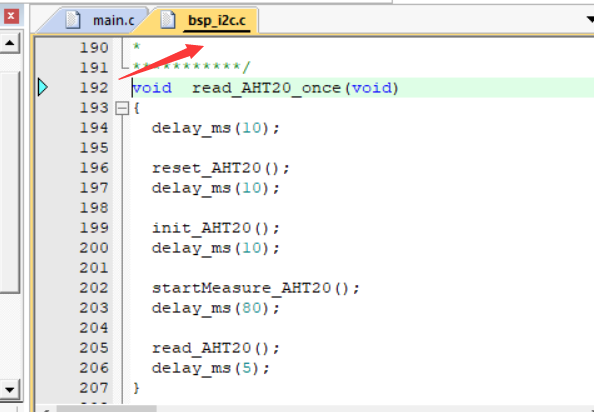

跳转到bsp_i2c.c。
其中read_AHT20函数里面就是读取温湿度并通过usart串口发送信息回来。
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
I2C_Start();//I2C启动
I2C_WriteByte(0x71);//I2C写数据
ack_status = Receive_ACK();//收到的应答信息
readByte[0]= I2C_ReadByte();//I2C读取数据
Send_ACK();//发送应答信息
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();
I2C_Stop();//I2C停止函数
//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("读取失败！！！");
}
printf("\r\n");
//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");
}
完整代码自己下载。
4.烧录运行

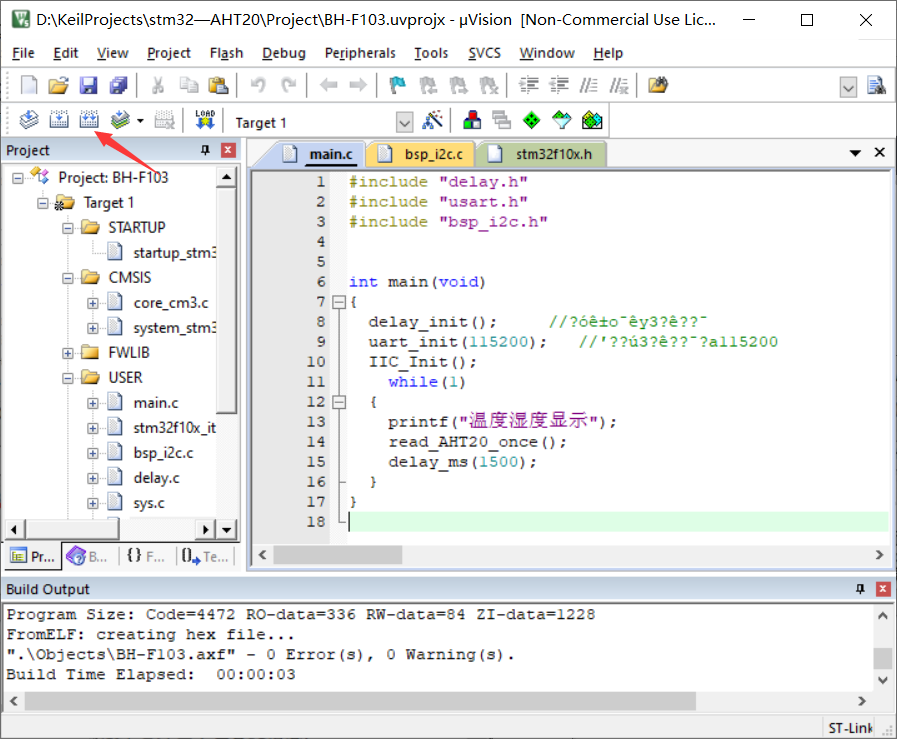

Build一下。

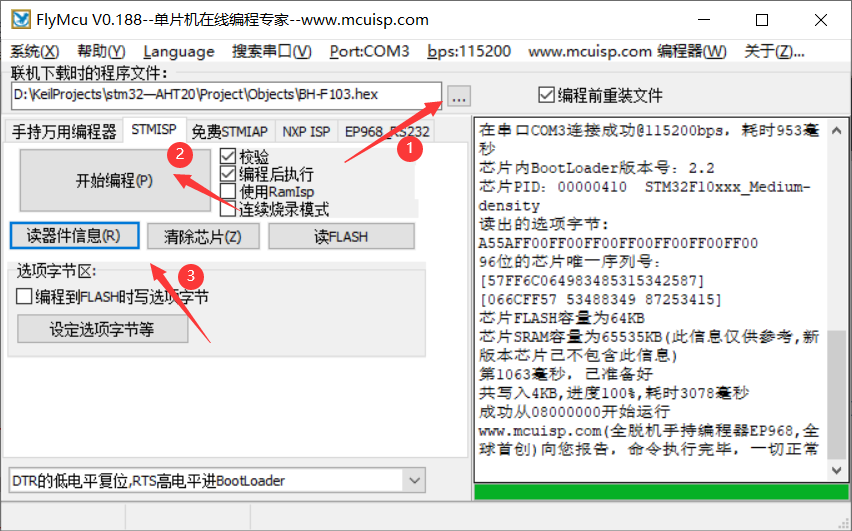

烧录。

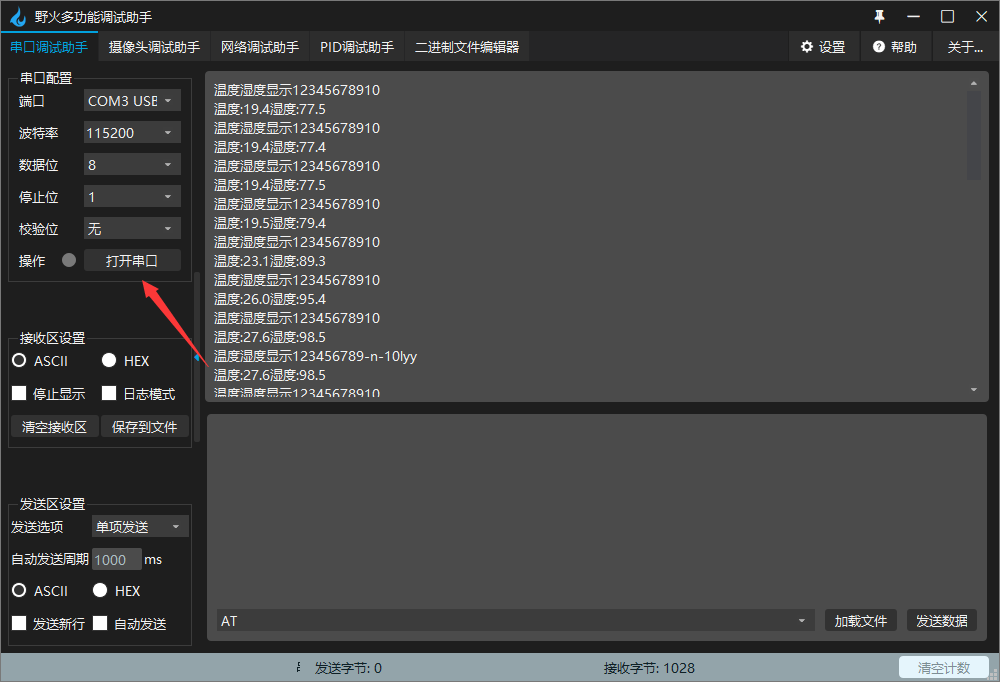

打开串口，成功输出，用手按住芯片，温度会升高。
