[嵌入式]基于51单片机的八路彩灯设计

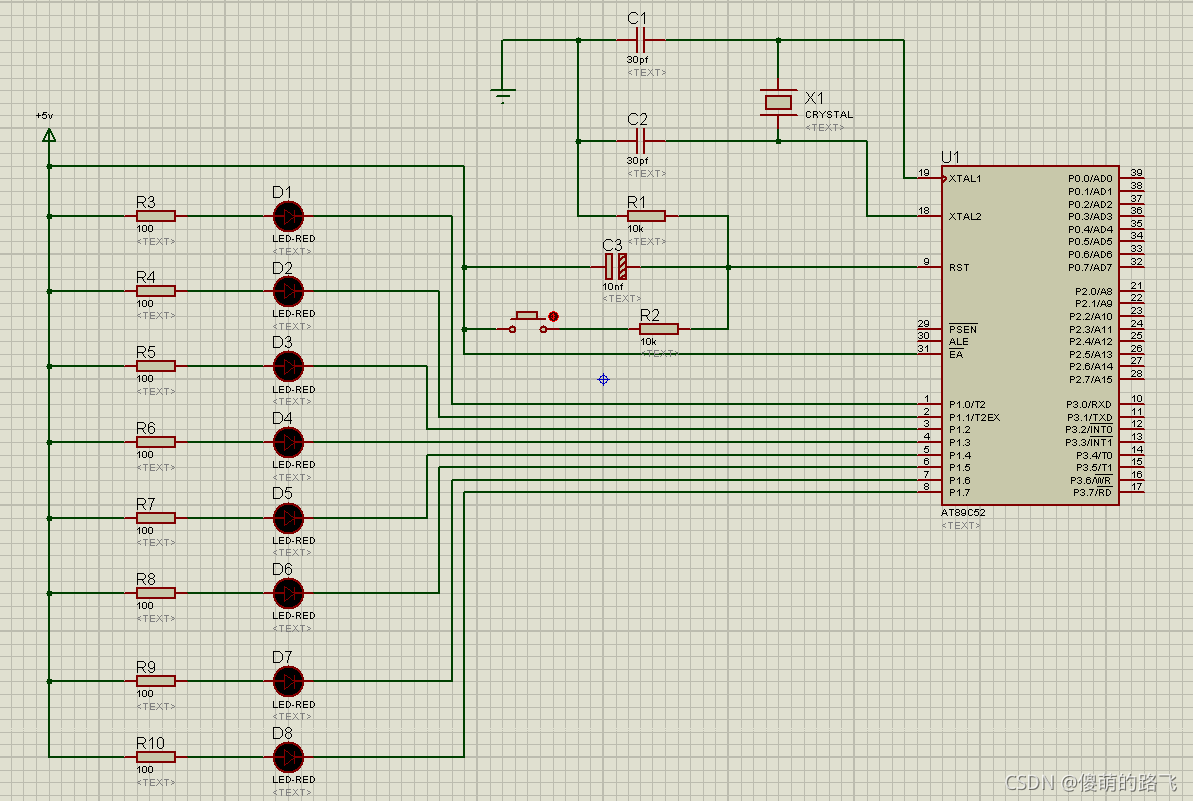

1.protues中绘制如下电路图

?2.使用Keil4软件编写程序，将编写好的程序编译生成一个hex文件，将hex文件加载到protues中的AT89C51芯片中，对电路图进行仿真运行，即可以查看Keil4中编写的程序与其对应功能实现的情况。

彩灯设计样式①

//彩灯从上往下依次循环亮灭
#include<reg52.h>
#include<intrins.h>
void delay()
{
	unsigned char i,j;
	for(i=0;i<255;i++)
		for(j=0;j<255;j++);

}

void main()
{
	P1=0xfe;//1111 1110
	while(1)
	{
		P1=_crol_(P1,1);//循坏左移一位
		delay();
	}
}

彩灯设计样式②

//彩灯从下往上依次循环亮灭
#include<reg52.h>
#include<intrins.h>
void delay()
{
	unsigned char i,j;
	for(i=0;i<255;i++)
		for(j=0;j<255;j++);

}

void main()
{
	P1=0x7f;//0111 1111
	while(1)
	{
		P1=_cror_(P1,1);//循坏右移
		delay();
	}
}

彩灯设计样式③

//彩灯从上往下间隔一个循环亮灭
#include<reg52.h>
#include<intrins.h>
void delay()
{
	unsigned char i,j;
	for(i=0;i<255;i++)
		for(j=0;j<255;j++);

}

void main()
{
	P1=0xfe;
	while(1)
	{
		P1=_crol_(P1,2);
		delay();
	}
}

彩灯设计样式④

//彩灯从下往上间隔一个循环亮灭
#include<reg52.h>
#include<intrins.h>
void delay()
{
	unsigned char i,j;
	for(i=0;i<255;i++)
		for(j=0;j<255;j++);

}

void main()
{
	P1=0x7f;
	while(1)
	{
		P1=_cror_(P1,2);
		delay();
	}
}

彩灯样式⑤

//彩灯从上往下相邻两个依次循环亮灭
#include<reg52.h>
#include<intrins.h>
void delay()
{
	unsigned char i,j;
	for(i=0;i<255;i++)
		for(j=0;j<255;j++);

}

void main()
{
	P1=0x3f;
	while(1)
	{
		P1=_crol_(P1,2);
		delay();
	}
}

彩灯设计样式⑥

//前四个彩灯从上往下依次循坏亮灭
//后四个彩灯从下往上一次循坏亮灭
#include<reg52.h>
#include<intrins.h>
void delay()
{
	unsigned char i,j;
	for(i=0;i<255;i++)
		for(j=0;j<255;j++);

}

void main()
{
	unsigned int a[4]={0x7e,0xbd,0xdb,0xe7};
	unsigned char i;
	while(1)
    {
	    for(i=0;i<4;i++)
	    {
		    P1=a[i];
		    delay();
	    }
	}
}
