前言

本文记录的是基于stm32f103vet6开发板，点亮led的过程。本例是以GPIOB的PB0 LED_G为例。

提示：以下是本篇文章正文内容，下面案例可供参考

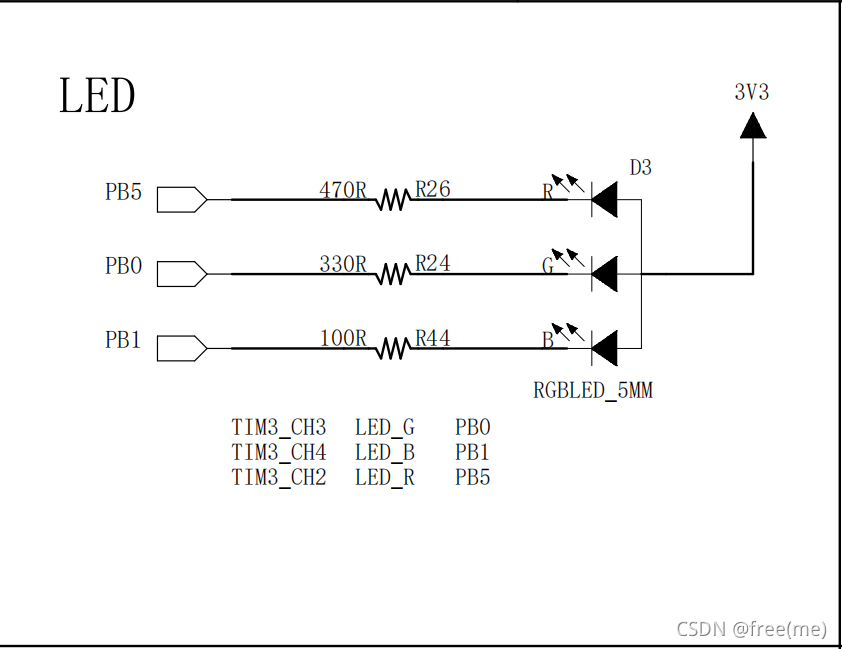

一、原理图

由原理图，我们可以知道，GPIOB对应的引脚输出低电平，LED就会被点亮。
在这里插入图片描述

二、芯片手册

1.点亮LED步骤

1、打开GPIOB的时钟
2、设置GPIOB为输出模式
3、将GPIOB对应的引脚输出低电平

2.相关寄存器

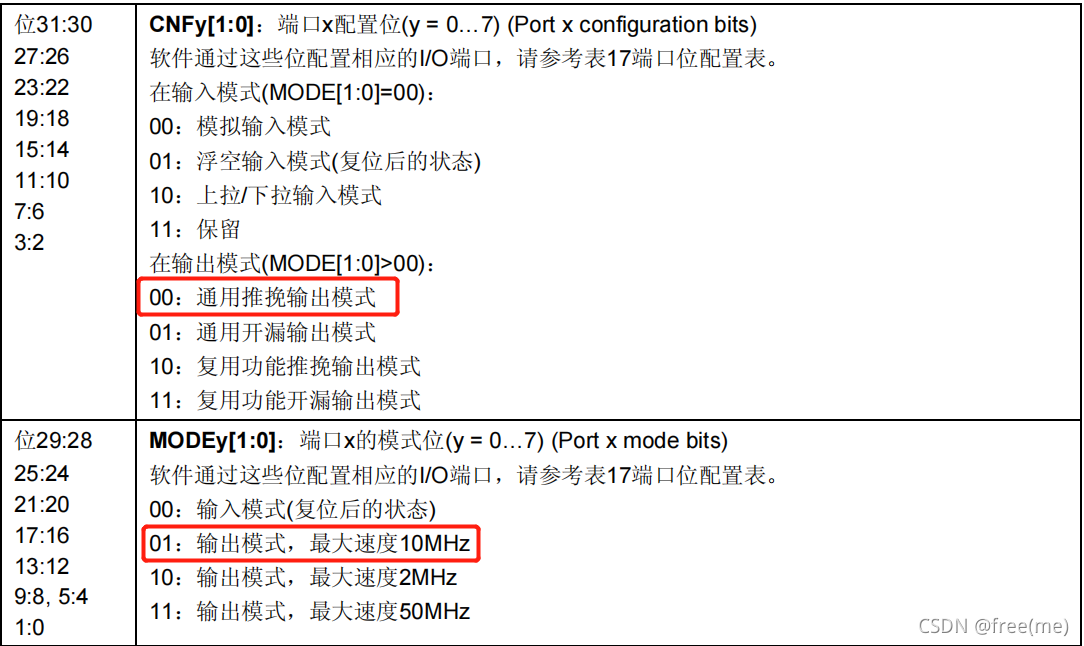

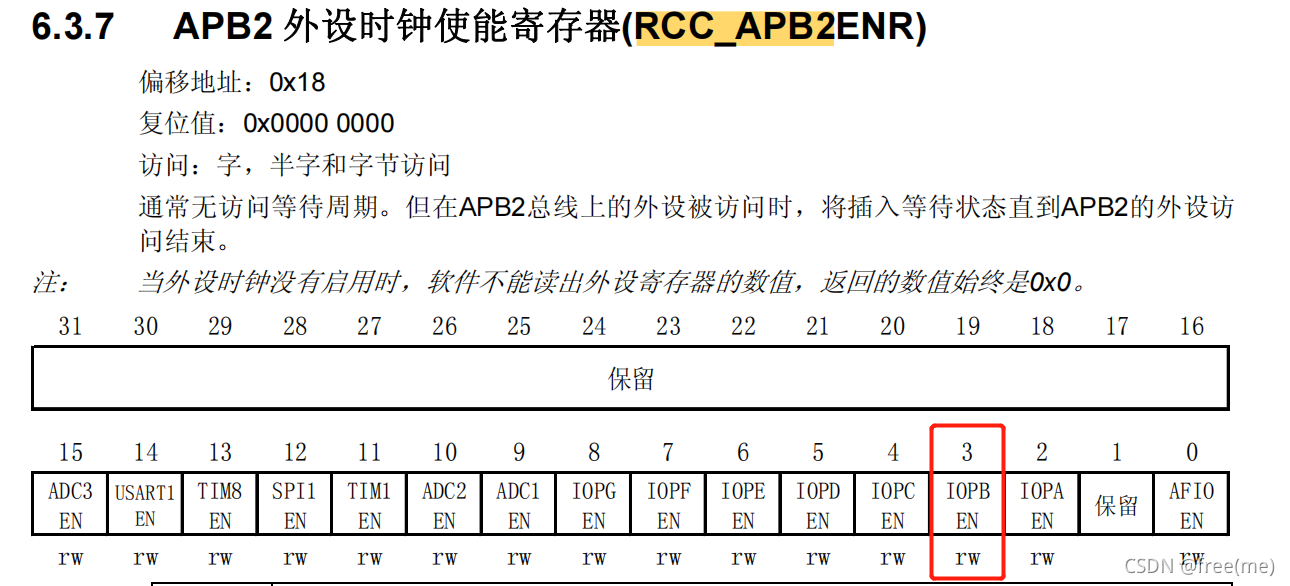

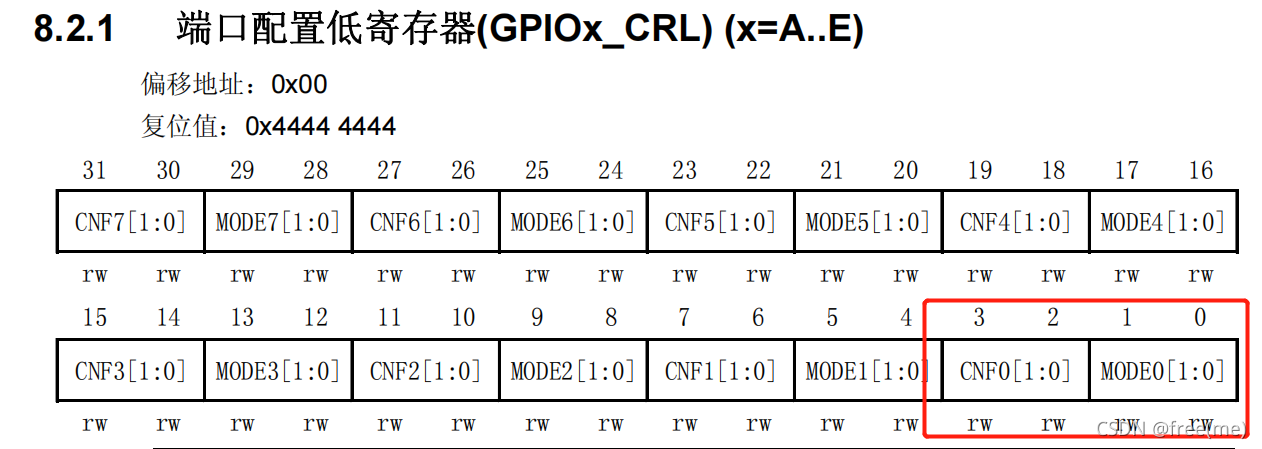

（1）RCC_APB2ENR ![在这里插入图片描述](https://img-blog.csdnimg.cn/a62226e083204b7ea074dcddb693df1f.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAZnJlZShtZSk=,size_20,color_FFFFFF,t_70,g_se,x_16) ![在这里插入图片描述](https://img-blog.csdnimg.cn/096d1b51b96849b4b6cecae34d242d37.png) （2）端口配置低寄存器(GPIOx_CRL) (x=A..E) ![在这里插入图片描述](https://img-blog.csdnimg.cn/88213c36dc024343becb194ed893df02.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBAZnJlZShtZSk=,size_20,color_FFFFFF,t_70,g_se,x_16)

在这里插入图片描述

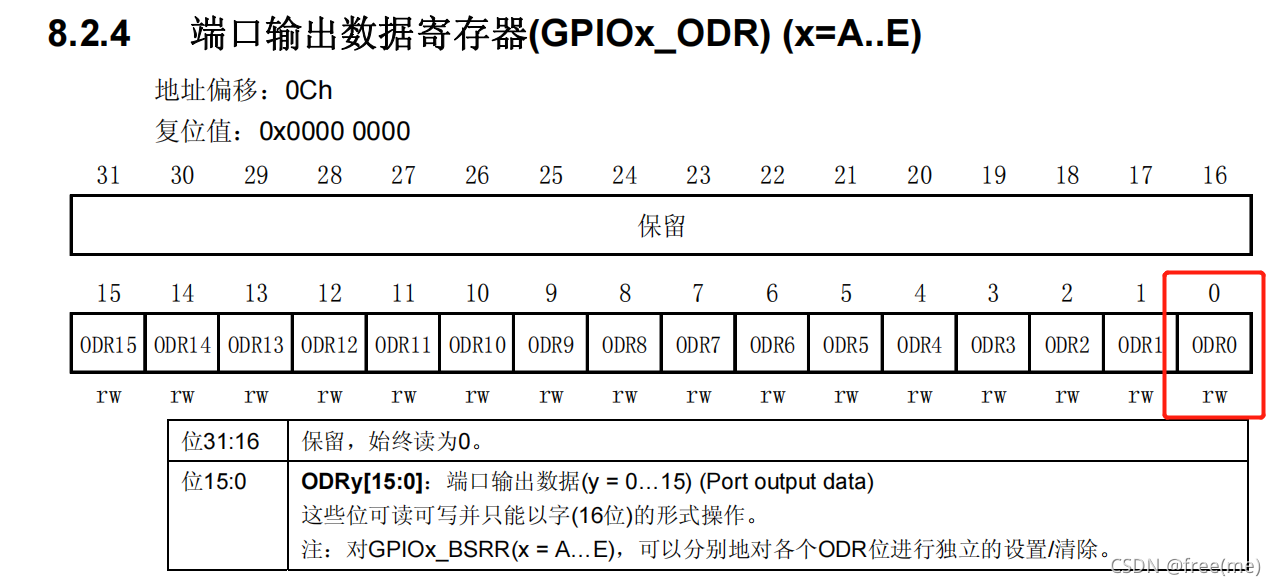

（3）端口输出数据寄存器(GPIOx_ODR) (x=A…E)

在这里插入图片描述

三、代码

#if 0
#include <reg52.h>

sbit LED = P0^0

void main(void) {
	P0 = 0xfe;		//总线操作

	LED = 0;			//位操作

	return ;
}


#endif





#include "stm32f10x.h"

int main(void) {
	/* RCC_APB2ENR GPIOB的时钟， 偏移量为0x18 ，基地址为AHB, rcc起始地址为0x40021000 */
	*((unsigned int*) 0x40021018) |= (1 << 3);//打开GPIOB时钟

	//配置GPIOB_CRL寄存器为输出模式
	*((unsigned int*) 0x40010c00) &= ~(16 << 0);	//前四位置0
	*((unsigned int*) 0x40010c00) |= (1 << 0);		//bit0置1

	//将GPIOB_ODR寄存器输出bit0输出0(点亮LED_G灯)
	*((unsigned int*) 0x40010c0c) &= ~(1 << 0);

	return 0;

}

void SystemInit(void) {


	//函数体为空，目的是为了骗过编译器不报错
	return ;
}
