第四节 总线及示波器模块
1、总线模块
模块功能：
（1）总线创建器块将一组信号组合成一条总线。要将一组信号与总线创建器块捆绑在一起，请将块参数Number of Input设置为该组中的信号数。该块显示您指定的入站端口数。将要分组的信号连接到生成的输入端口。
（2）可以将任何类型的信号连接到输入，包括其他总线信号。要访问总线信号中的各个信号，请将模块的输出端口连接到总线选择器模块端口。
（3）总线中的信号从顶部输入端口到底部输入端口排序。有关各种块方向的端口顺序的说明，请参见旋转或翻转后的端口位置。要重新排列输出总线信号中的信号，请使用向上或向下按钮等按钮。
（4）将总线创建器块从Simulink库复制到模型时，Simulink?会隐藏该块的名称。
总线模块官方帮助文档不推荐使用，如果想对信号进行分解，可采用分路器。
2、显示模块
模块功能：
显示模块和数字信号处理器系统工具箱?时间显示模块显示时域信号。
这两个模块具有相同的功能，但默认设置不同。时间显示模块针对离散时间处理进行了优化。该示波器针对一般的时域模拟进行了优化。有关并列比较的信息，请参阅Simulink示波器与DSP系统工具箱时间范围。
示波器功能：
触发器----设置触发器以同步重复信号，并在事件发生时暂停显示；
光标测量----使用垂直和水平光标测量信号值；
信号统计----显示所选信号的最大、最小、峰间差值、平均值、中位数和均方根值；
峰值查找器----查找最大值，显示它们出现的x轴值；
双层测量—测量过渡、过冲、下冲和循环。
必须拥有SIMSCAPE?或DSP system Toolbox许可证才能使用峰值查找器、两级测量和信号统计。
示波器显示功能：
模拟控制----使用工具栏按钮Run(运行)、Step Forward(前进)和Step Back(后退)从范围窗口调试模型。
多个信号----使用多个输入端口在同一y轴(显示器)上绘制多个信号。多个y轴(显示器)-显示多个y轴。所有y轴在x轴上都有共同的时间范围。
修改参数(Modify Parameters)----在模拟之前和期间修改范围参数值。
轴自动缩放(Axis Autotoscaling)----在仿真过程中或仿真结束时自动缩放轴。
边距绘制在轴的顶部和底部。
仿真后显示数据----如果在仿真开始时关闭了示波器，则在仿真期间仍会将示波器数据写入该示波器。
因此，如果在模拟后打开示波器，示波器将显示附加输入信号的模拟结果。
有关以编程方式控制作用域的信息，请参见以编程方式控制作用域。

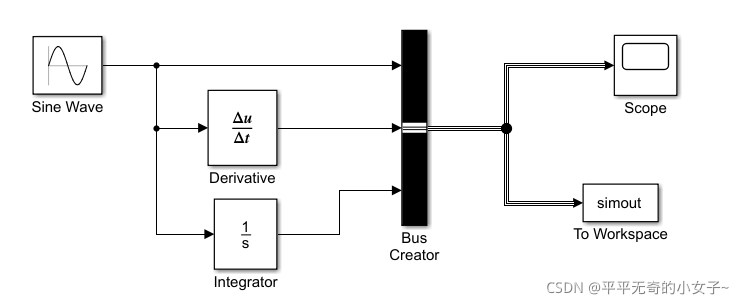

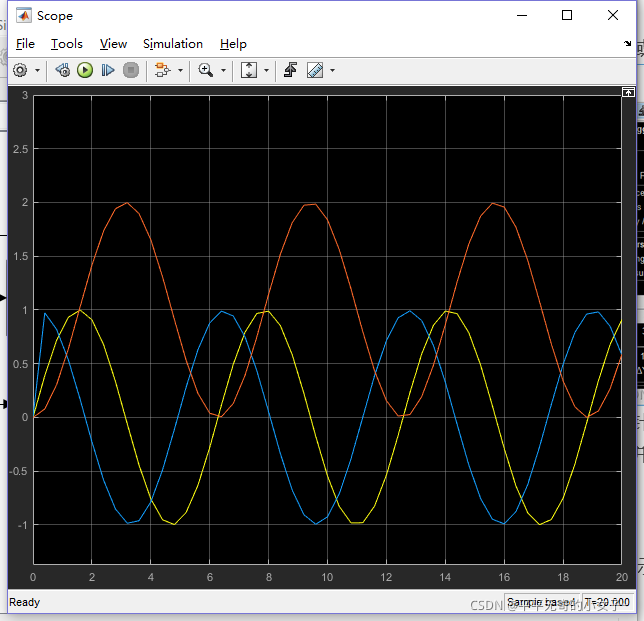

3、实例
