理解OLED屏显和汉字点阵编码原理，使用STM32F103的SPI或IIC接口实现以下功能：
-
显示自己的学号和姓名
-
显示AHT20的温度和湿度；
-
上下或左右的滑动显示长字符
一、SPI（串行外设接口）与OLED显示屏
SPI是串行外设接口（Serial Peripheral Interface）的缩写，是由 Motorola 公司提出的一种高速的，全双工，同步的通信总线，被广泛地使用在 ADC、LCD 等设备与 MCU 间要求通讯速率较高的场合。
1.1 SPI简介
SPI总线系统可直接与各个厂家生产的多种标准外围器件连接，该接口一般使用4条线：串行时钟线（SCK）、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOST和低电平有效的从机选择线C/S(有的SPI接口芯片带有中断信号线INT或INT、有的SPI接口芯片没有主机输出/从机输入数据线MOSI)。
上升沿发送、下降沿接收、高位先发送。
上升沿到来的时候，sdo 上的电平将被发送到从设备的寄存器中。
下降沿到来的时候，sdi 上的电平将被接收到主设备的寄存器中。

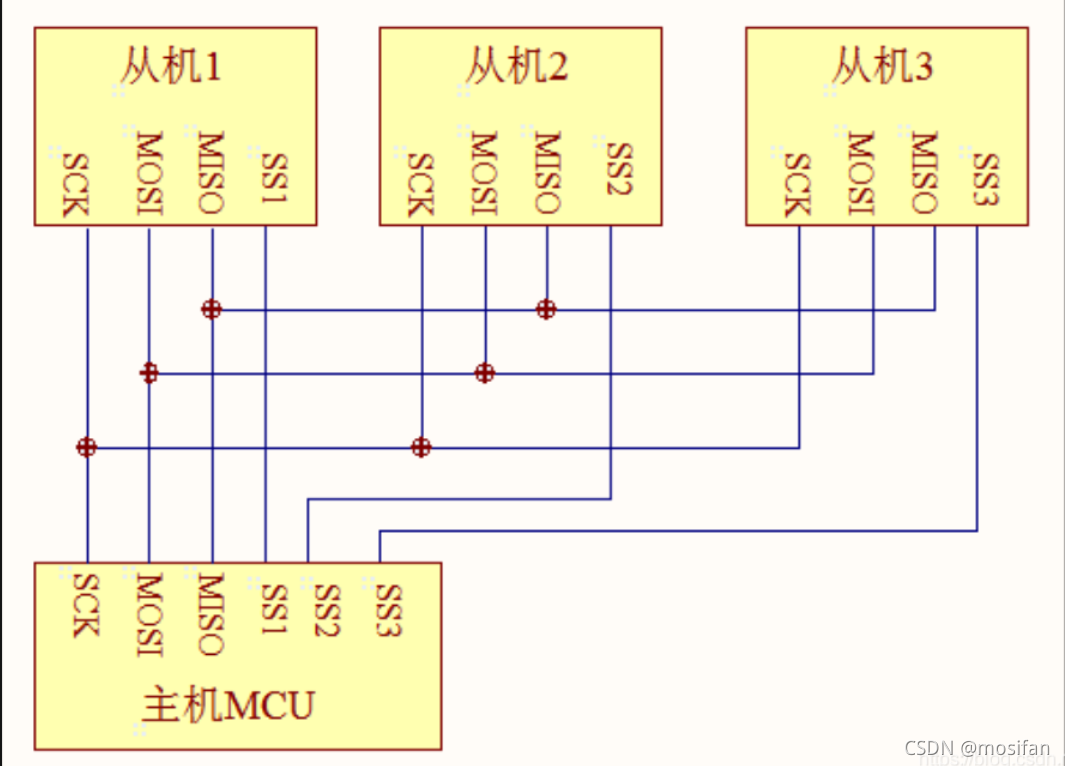

1.2 SPI连接
SS( Slave Select)：从设备选择信号线，常称为片选信号线。
SCK (Serial Clock)：时钟信号线，用于通讯数据同步。
MOSI (Master Output， Slave Input)：主设备输出/从设备输入引脚。
MISO(Master Input,，Slave Output)：主设备输入/从设备输出引脚。

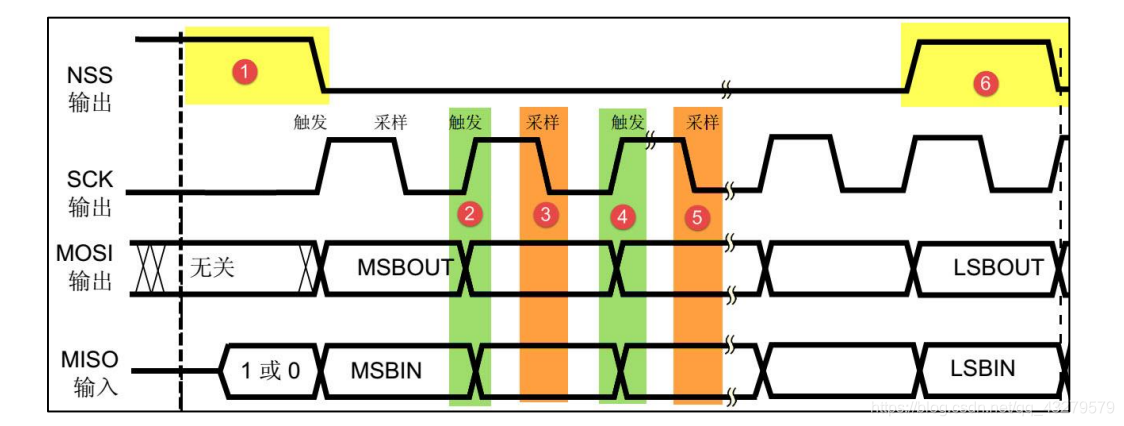

1.3 SPI的通讯过程
上图中的时序只是 SPI 其中一种通讯模式，SPI 一共有四种通讯模式，它们的主要区别是总线空闲时 SCK 的时钟状态以及数据采样时刻。为方便说明，在此引入“时钟极性 CPOL”和“时钟相位 CPHA”的概念。
时钟极性 CPOL 是指 SPI 通讯设备处于空闲状态时，SCK 信号线的电平信号(即 SPI 通讯开始前、 NSS 线为高电平时 SCK 的状态)。CPOL=0 时， SCK 在空闲状态时为低电平，CPOL=1 时，则相反。
时钟相位 CPHA 是指数据的采样的时刻，当 CPHA=0 时，MOSI 或 MISO 数据线上的信号将会在 SCK 时钟线的“奇数边沿”被采样。当 CPHA=1 时，数据线在 SCK 的“偶数边沿”采样。

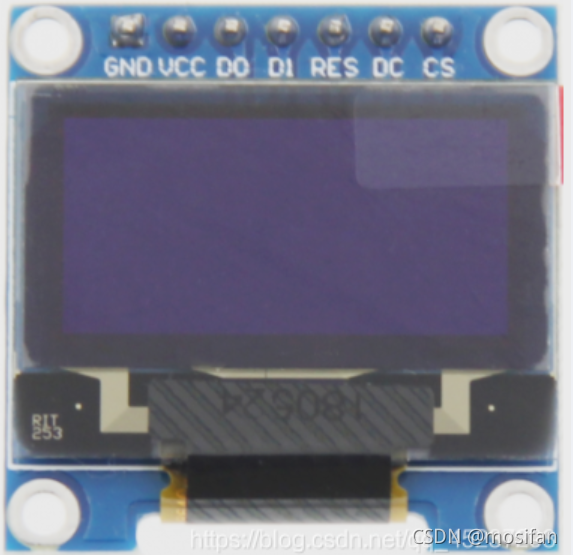

2.1 OLED简介
OLED（OrganicLight-Emitting Diode），又称为有机电激光显示、有机发光半导体（OrganicElectroluminesence Display，OLED）。OLED属于一种电流型的有机发光器件，是通过载流子的注入和复合而致发光的现象，发光强度与注入的电流成正比。OLED在电场的作用下，阳极产生的空穴和阴极产生的电子就会发生移动，分别向空穴传输层和电子传输层注入，迁移到发光层。当二者在发光层相遇时，产生能量激子，从而激发发光分子最终产生可见光。

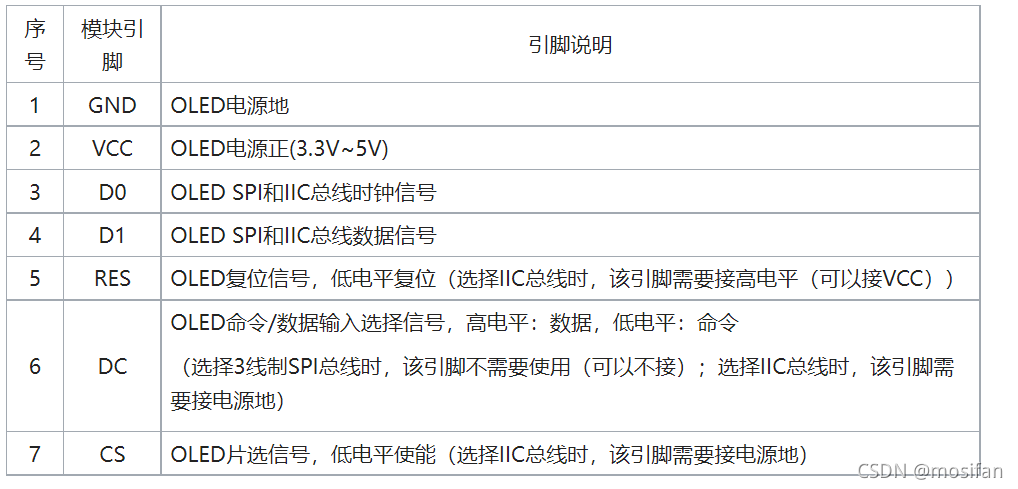

2.2 OLED接口定义

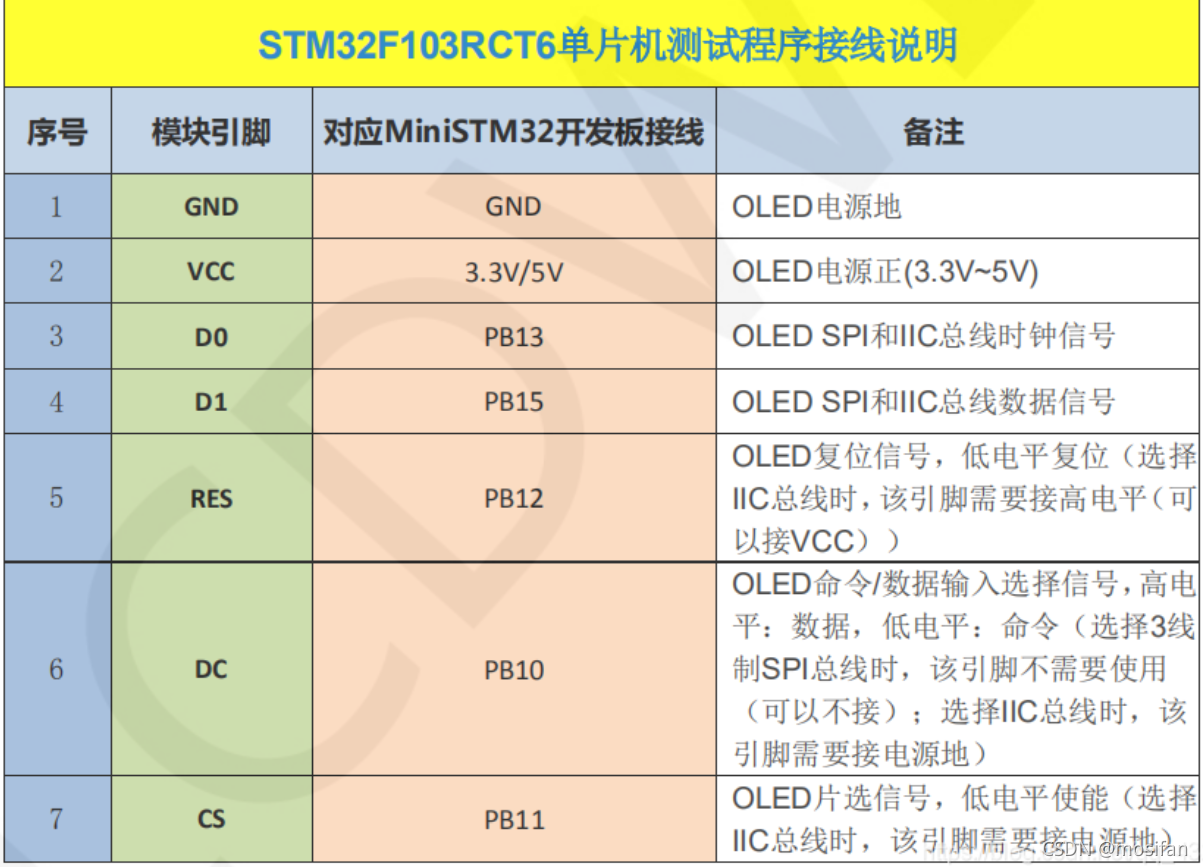

2.3 与stm32接线说明
二、显示自己的学号和姓名
代码链接
提取码：bphx
1、中文的点阵（16*16）
字库取模
由于OLED显示中使用了中文字符，因此需要将中文进行取模得到中文的点阵编码并存到oledfont.h中，方便程序调用并显示到OLED上去。

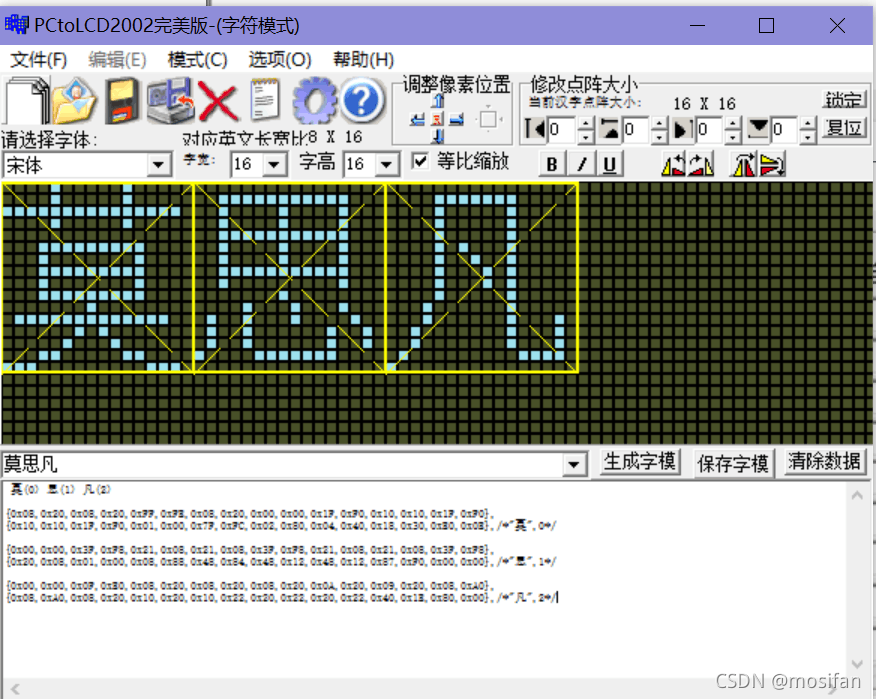

下面演示如何使用汉字取模软件进行汉字取模：

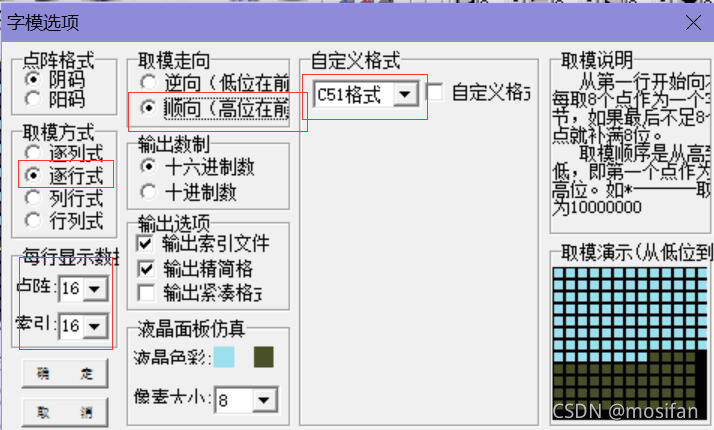

注意设置，生成字模
2、程序代码
莫思凡存储代码
"莫",0x08,0x20,0x08,0x20,0xFF,0xFE,0x08,0x20,0x00,0x00,0x1F,0xF0,0x10,0x10,0x1F,0xF0,
0x10,0x10,0x1F,0xF0,0x01,0x00,0x7F,0xFC,0x02,0x80,0x04,0x40,0x18,0x30,0xE0,0x0E,/*"莫",0*/
"思",0x00,0x00,0x3F,0xF8,0x21,0x08,0x21,0x08,0x3F,0xF8,0x21,0x08,0x21,0x08,0x3F,0xF8,
0x20,0x08,0x01,0x00,0x08,0x88,0x48,0x84,0x48,0x12,0x48,0x12,0x87,0xF0,0x00,0x00,/*"思",1*/
"凡",0x00,0x00,0x0F,0xE0,0x08,0x20,0x08,0x20,0x08,0x20,0x0A,0x20,0x09,0x20,0x08,0xA0,
0x08,0xA0,0x08,0x20,0x10,0x20,0x10,0x22,0x20,0x22,0x20,0x22,0x40,0x1E,0x80,0x00,/*"凡",2*/
实现显示代码
void TEST_MainPage(void)
{
GUI_ShowString(28,0,"mosifan",16,1);
GUI_ShowCHinese(28,20,16,"莫思凡",1);
//GUI_ShowString(40,32,"64X128",16,1);
GUI_ShowString(4,48,"631907030113",16,1);
//GUI_ShowString(4,48,"www.lcdwiki.com",16,1);
delay_ms(1500);
delay_ms(1500);
}
main函数
int main(void)
{
delay_init(); //延时函数初始化
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0); //清屏（全黑）
while(1)
{
TEST_MainPage(); //主界面显示测试
}
}

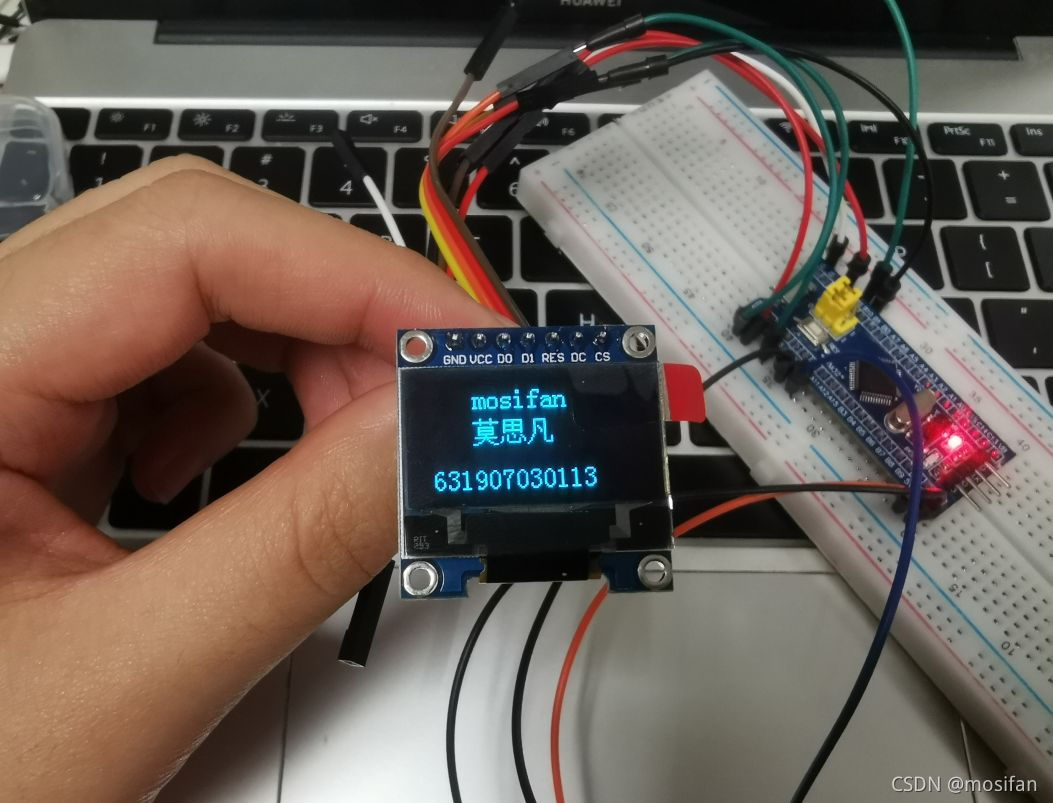

3、编译烧录结果
三、显示温湿度
代码链接
提取码：fn6x
1、程序代码
显示温湿度的代码
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
//-------------
I2C_Start();
I2C_WriteByte(0x71);
ack_status = Receive_ACK();
readByte[0]= I2C_ReadByte();
Send_ACK();
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();
I2C_Stop();
//--------------
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("lyy");
}
/*通过串口显示采集得到的温湿度
printf("\r\n");
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");*/
t=T1/10;
t1=T1%10;
a=(float)(t+t1*0.1);
h=H1/10;
h1=H1%10;
b=(float)(h+h1*0.1);
sprintf(strTemp,"%.1f",a); //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
sprintf(strHumi,"%.1f",b); //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
GUI_ShowCHinese(16,00,16,"温湿度显示",1);
GUI_ShowCHinese(16,20,16,"温度",1);
GUI_ShowString(53,20,strTemp,16,1);
GUI_ShowCHinese(16,38,16,"湿度",1);
GUI_ShowString(53,38,strHumi,16,1);
delay_ms(1500);
delay_ms(1500);
}
添加相应的点阵字（操作同上）
"温",0x00,0x00,0x23,0xF8,0x12,0x08,0x12,0x08,0x83,0xF8,0x42,0x08,0x42,0x08,0x13,0xF8,
0x10,0x00,0x27,0xFC,0xE4,0xA4,0x24,0xA4,0x24,0xA4,0x24,0xA4,0x2F,0xFE,0x00,0x00,/*"温",0*/
"度",0x01,0x00,0x00,0x80,0x3F,0xFE,0x22,0x20,0x22,0x20,0x3F,0xFC,0x22,0x20,0x22,0x20,
0x23,0xE0,0x20,0x00,0x2F,0xF0,0x24,0x10,0x42,0x20,0x41,0xC0,0x86,0x30,0x38,0x0E,/*"度",0*/
"湿",0x00,0x00,0x27,0xF8,0x14,0x08,0x14,0x08,0x87,0xF8,0x44,0x08,0x44,0x08,0x17,0xF8,
0x11,0x20,0x21,0x20,0xE9,0x24,0x25,0x28,0x23,0x30,0x21,0x20,0x2F,0xFE,0x00,0x00,/*"湿",0*/
"显",0x00,0x00,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,
0x04,0x40,0x44,0x44,0x24,0x44,0x14,0x48,0x14,0x50,0x04,0x40,0xFF,0xFE,0x00,0x00,/*"显",0*/
"示",0x00,0x00,0x3F,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFE,0x01,0x00,
0x01,0x00,0x11,0x10,0x11,0x08,0x21,0x04,0x41,0x02,0x81,0x02,0x05,0x00,0x02,0x00,/*"示",0*/
mian函数
#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init(); //延时函数初始化
uart_init(115200);
IIC_Init();
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0);
while(1)
{
//printf("温度湿度显示");
read_AHT20_once();
OLED_Clear(0);
delay_ms(1500);
}
}
2、编译烧录结果
四、滚动显示
代码链接
提取码：67zk
1、滚动命令
1.1 水平左右移
OLED_WR_Byte(0x2E,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x26,OLED_CMD); //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 7
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
1.2 垂直和水平滚动
OLED_WR_Byte(0x2e,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x29,OLED_CMD); //水平垂直和水平滚动左右 29/2a
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 1
OLED_WR_Byte(0x01,OLED_CMD); //垂直滚动偏移量
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
说明：设置前需要先发关闭滚动的指令2E，接着发滚动指令29（向右）或2A（向左）。紧接着发5条参数设置指令，用来设置持续水平滚动参数和决定滚动开始页，结束页，滚动速度和垂直滚动偏移的，最后才发开始滚屏指令2F。
注意：在发送开始滚屏（2F）前要先传输好显示数据，如果在滚屏的时候传输显示数据RAM中的内容可能被损坏，无法正常显示。
2、主要代码
mian函数
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init(); //延时函数初始化
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0); //清屏（全黑）
OLED_WR_Byte(0x2E,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x27,OLED_CMD); //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 7
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD); //虚拟字节
TEST_MainPage();
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
}
显示数据函数
void TEST_MainPage(void)
{
GUI_ShowCHinese(10,20,16,"欢迎来到莫思凡的博客",1);
delay_ms(1500);
delay_ms(1500);
}
3、编译烧录结果
图中条码为手机录视频导致，实际正常滚动。
五、总结
经过本次实验，我了解了SPI与OLED的工作原理，也完成了一些简单的显示操作，也需要一些比如说中文字库点阵、OLED屏幕滑动显示的知识学习。
