[嵌入式]STM32Mini基于SPI接口的0.96寸OLED屏数据显示

一、实验资料准备

1、下载工程包

链接：http://www.lcdwiki.com/zh/0.96inch_SPI_OLED_Module

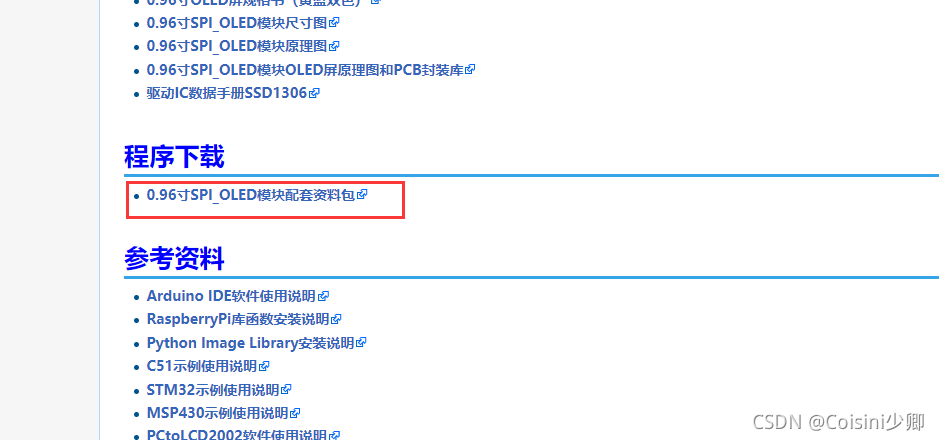

进入官网后选择下图这个工程包下载。

本人后面整理了一下，汇总后的完整代码如下：
链接：https://pan.baidu.com/s/1HR37rwlKxMYk9LRh0UDWyw
提取码：1314

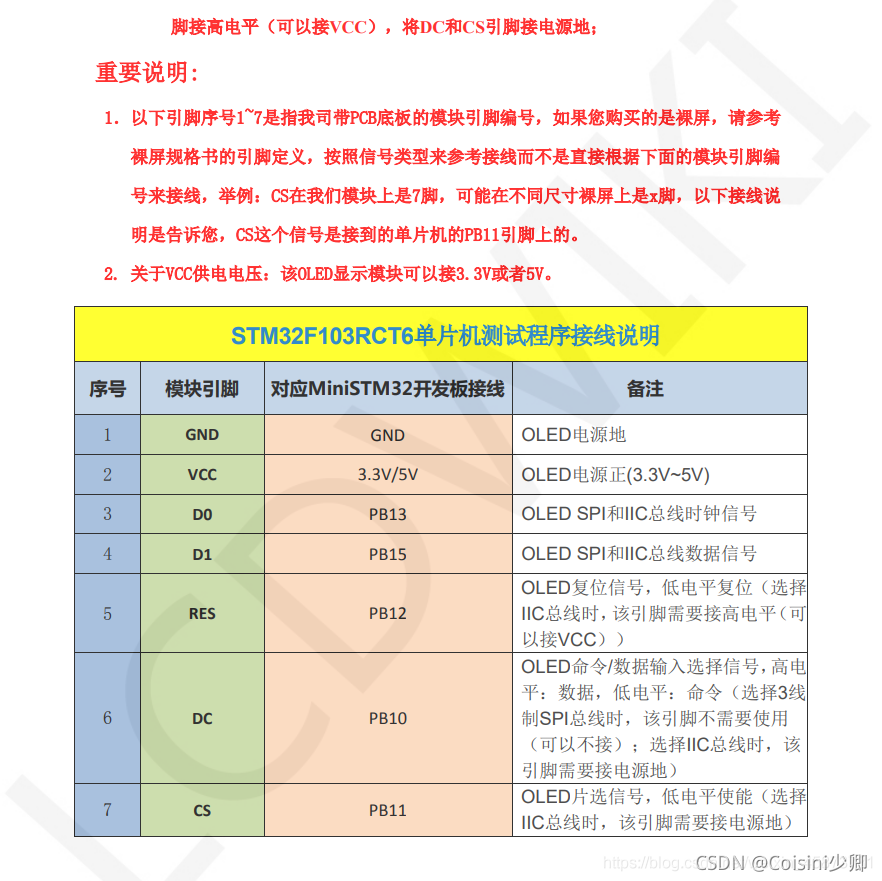

2、引脚接法

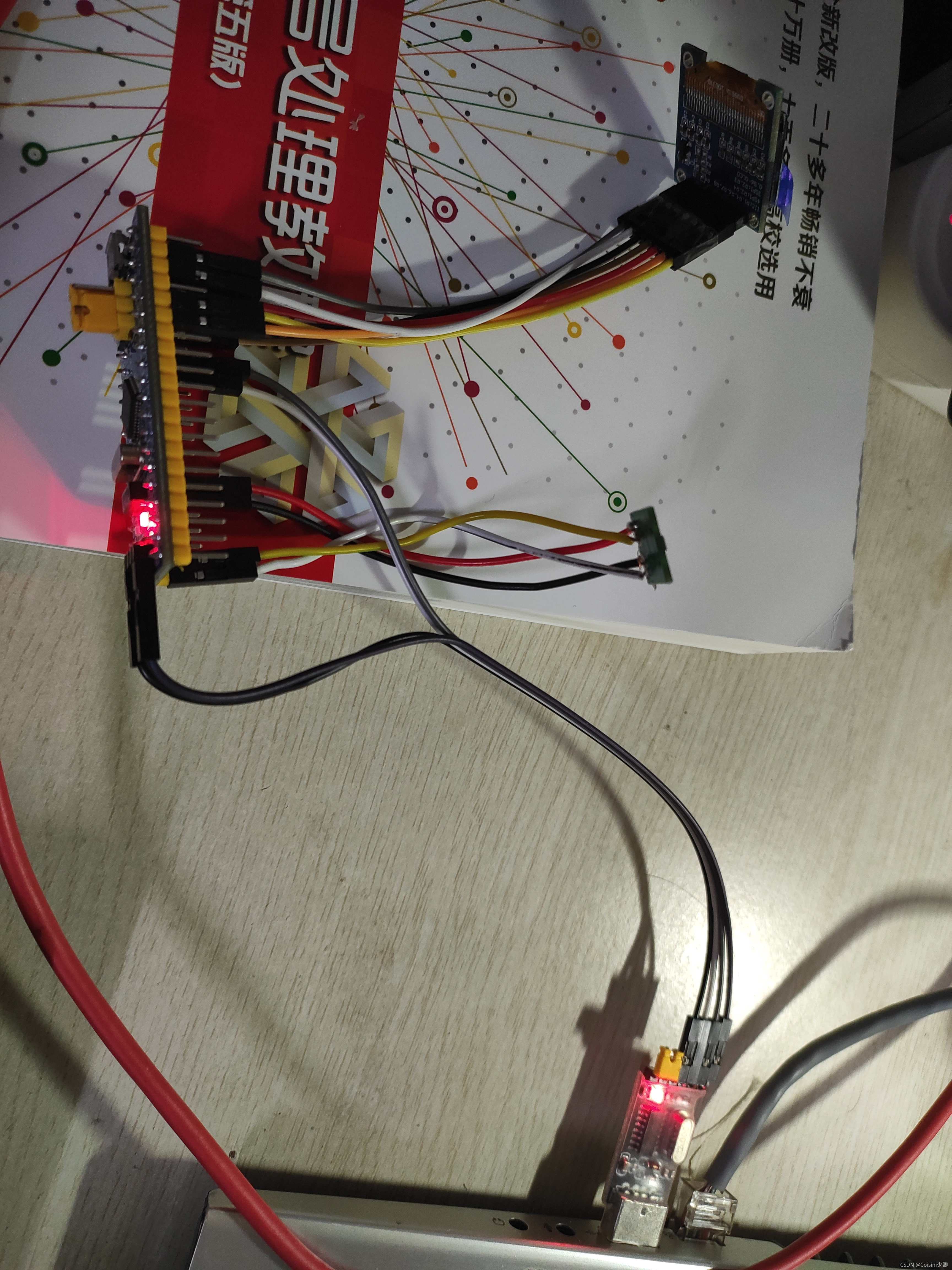

硬件连接图：

3、字模软件准备

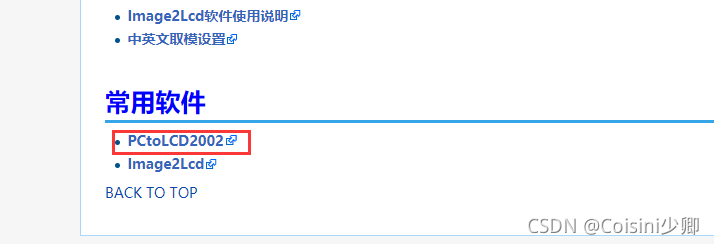

官网选择如下这个文件下载

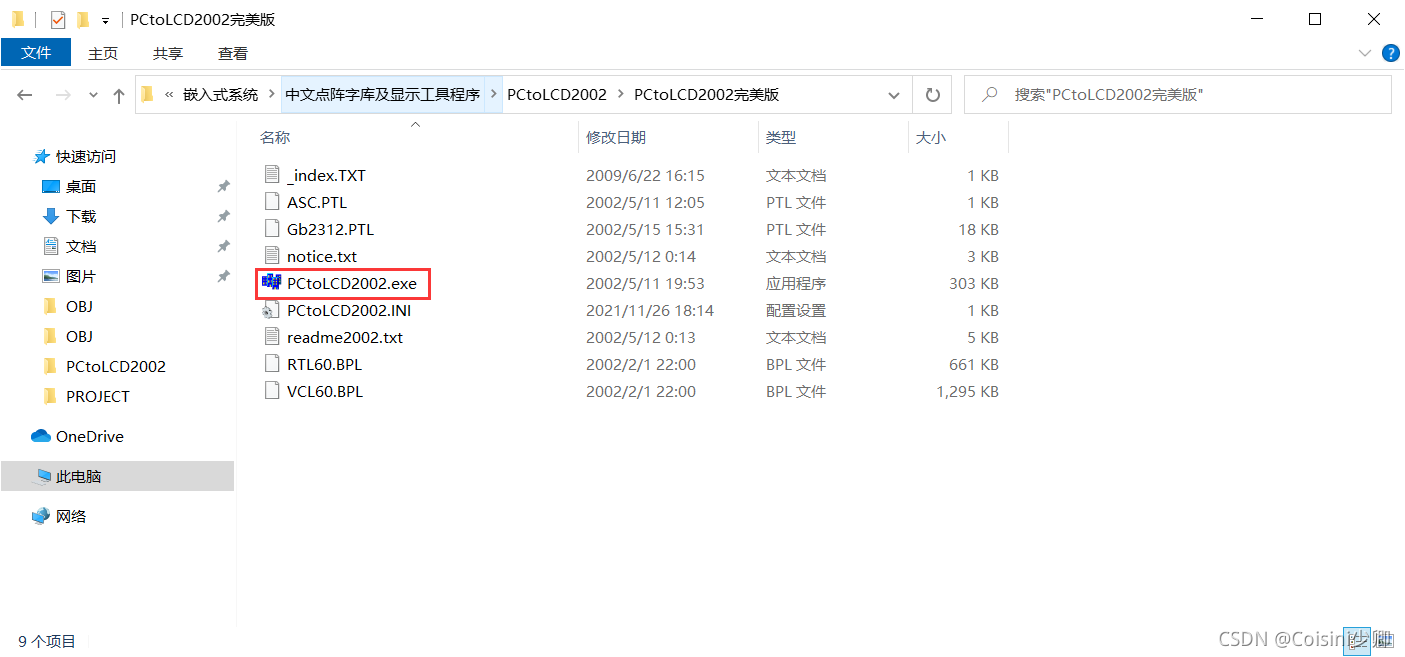

文件下载后如图：

4、了解SPI（串行外设接口）

（1）SPI的定义

SPI（Serial Peripheral Interface）就是串行外围设备接口。
SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚。SPI 是一个环形总线结构，由 ss(cs)、sck、sdi、sdo 构成，时序主要是在 sck 的控制下，两个双向移位寄存器进行数据交换。
上升沿发送、下降沿接收、高位先发送。
上升沿到来的时候，sdo 上的电平将被发送到从设备的寄存器中。
下降沿到来的时候，sdi 上的电平将被接收到主设备的寄存器中。

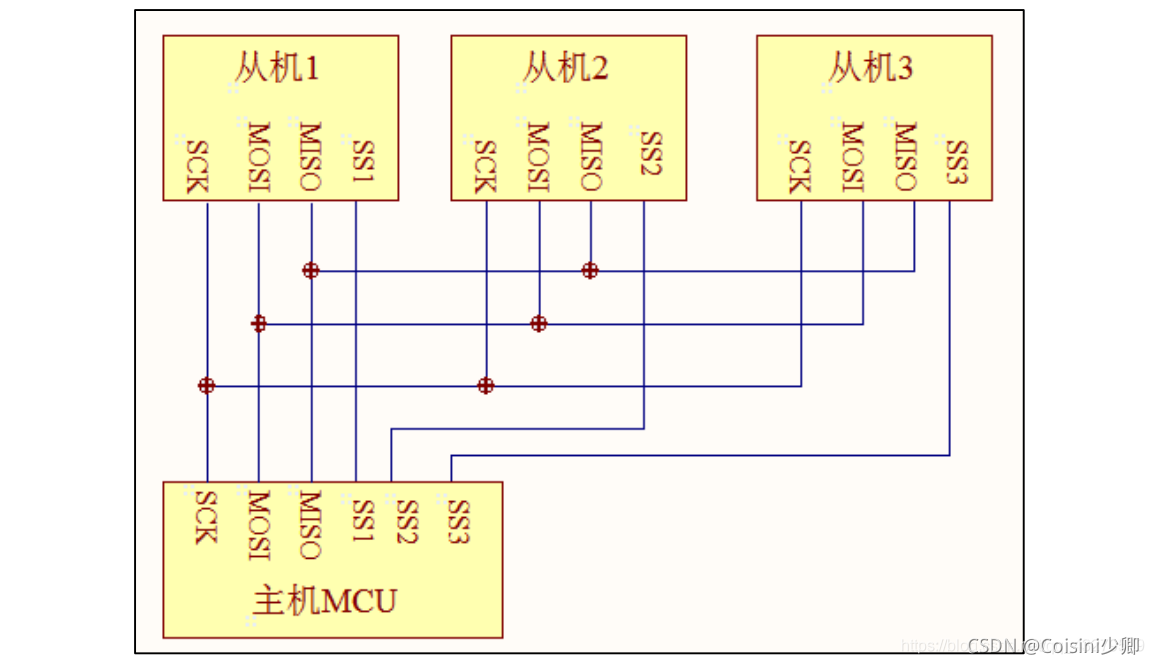

（2）SPI的连接方式

SS( Slave Select)：从设备选择信号线，常称为片选信号线。
SCK (Serial Clock)：时钟信号线，用于通讯数据同步。
MOSI (Master Output， Slave Input)：主设备输出/从设备输入引脚。
MISO(Master Input,，Slave Output)：主设备输入/从设备输出引脚。

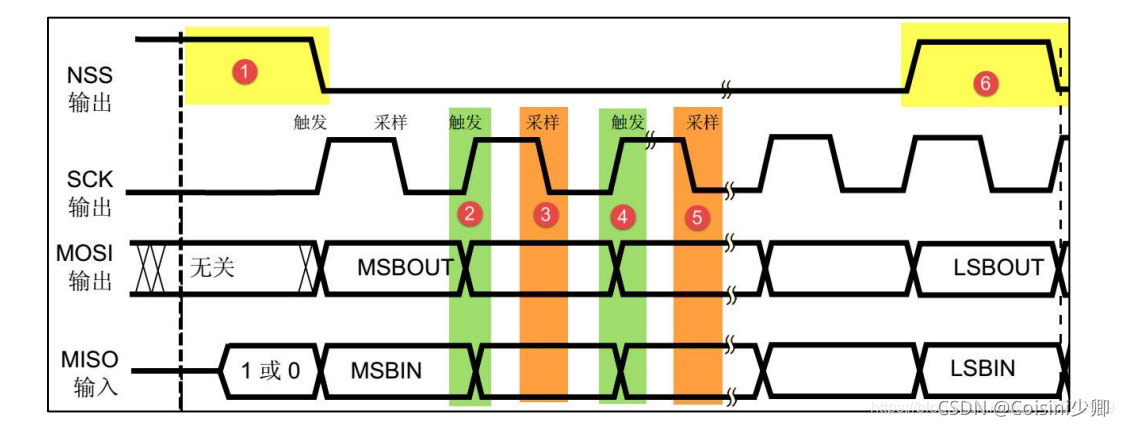

（3）SPI的通讯过程

MOSI 与 MISO 的信号只在 NSS 为低电平的时候才有效，在 SCK 的每个时钟周期 MOSI 和 MISO 传输一位数据。

5、了解OLED屏的滚屏命令

本OLED屏的芯片类型：SSD1306
详细命令的介绍，请查找SSD1306-OLED驱动中文手册或者参考下面链接进行了解
https://wlink.blog.csdn.net/article/details/81329770

二、OLED显示姓名和学号

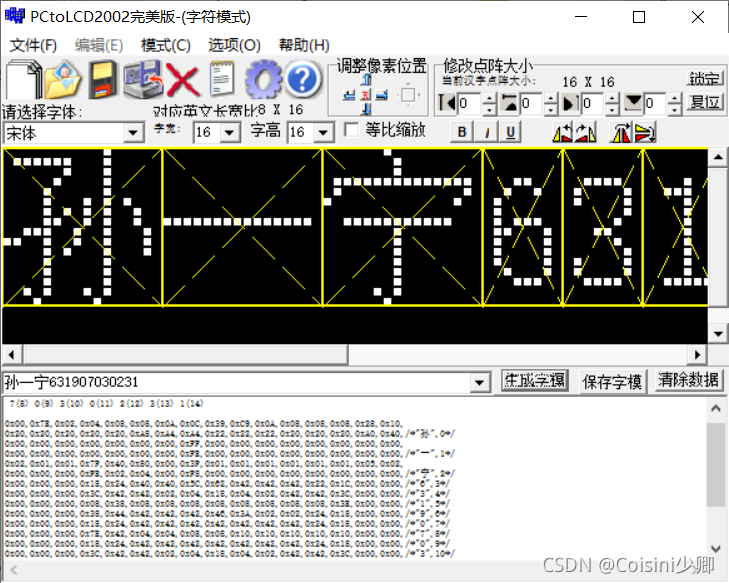

1、用字模软件生成字模数据

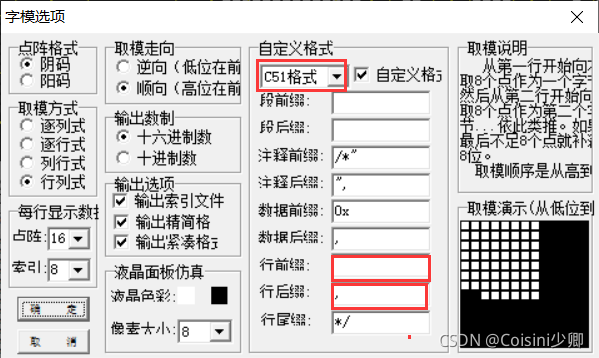

点击选项，自定义格式选择C51格式，把前缀和后缀的括号删掉。

输入姓名学号，就可以生成字模数据。

2、打开工程包代码

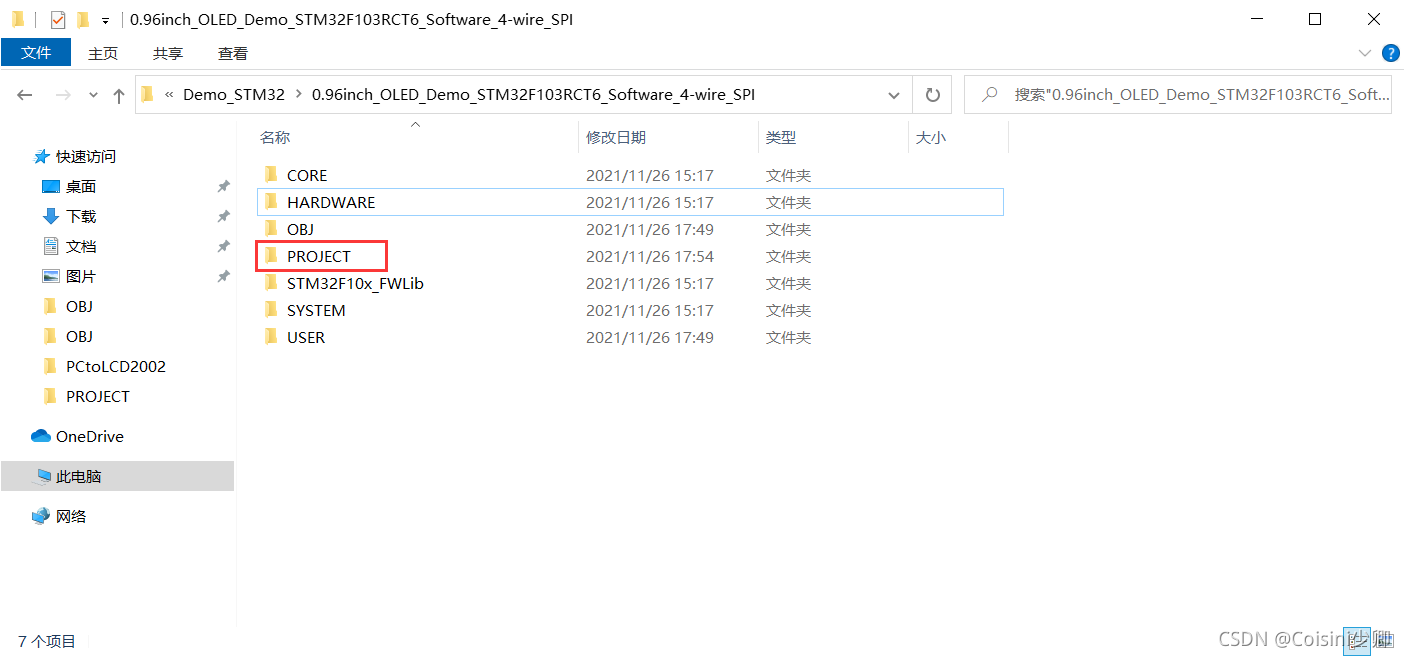

工程包打开路径如下：
0.96inch_SPI_OLED_Module_SSD1306_MSP096X_V1.0\1-
Demo\Demo_STM32\0.96inch_OLED_Demo_STM32F103RCT6_Software_4-wire_SPI
（为了区分开后面我把文件区分开了，分成三个文件放到桌面上方便使用）

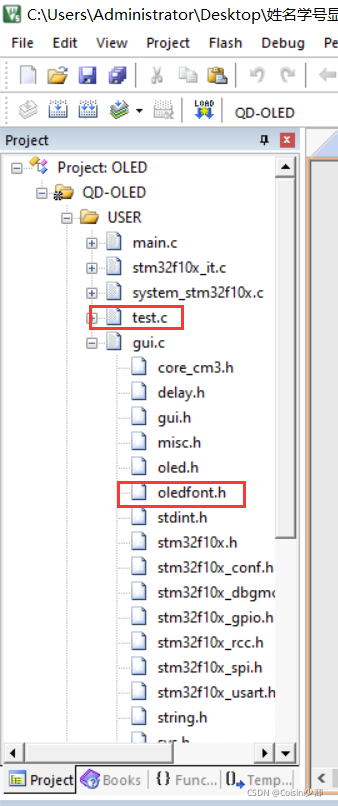

3、找到目录中如下代码

4、修改代码

姓名学号字模数据：

"孙",0x00,0x20,0x7E,0x20,0x02,0x20,0x04,0x20,0x08,0x20,0x08,0xA8,0x0A,0xA4,0x0C,0xA4,
0x39,0x22,0xC9,0x22,0x0A,0x22,0x08,0x20,0x08,0x20,0x08,0x20,0x28,0xA0,0x10,0x40,/*"孙",0*/
"一",0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFE,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*"一",1*/
"宁",0x02,0x00,0x01,0x00,0x01,0x00,0x7F,0xFE,0x40,0x02,0x80,0x04,0x00,0x00,0x3F,0xF8,
0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x05,0x00,0x02,0x00,/*"宁",2*/
0x00,0x00,0x00,0x18,0x24,0x40,0x40,0x5C,0x62,0x42,0x42,0x42,0x22,0x1C,0x00,0x00,/*"6",3*/
0x00,0x00,0x00,0x3C,0x42,0x42,0x02,0x04,0x18,0x04,0x02,0x42,0x42,0x3C,0x00,0x00,/*"3",4*/
0x00,0x00,0x00,0x08,0x38,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x3E,0x00,0x00,/*"1",5*/
0x00,0x00,0x00,0x38,0x44,0x42,0x42,0x42,0x46,0x3A,0x02,0x02,0x24,0x18,0x00,0x00,/*"9",6*/
0x00,0x00,0x00,0x18,0x24,0x42,0x42,0x42,0x42,0x42,0x42,0x42,0x24,0x18,0x00,0x00,/*"0",7*/
0x00,0x00,0x00,0x7E,0x42,0x04,0x04,0x08,0x08,0x10,0x10,0x10,0x10,0x10,0x00,0x00,/*"7",8*/
0x00,0x00,0x00,0x18,0x24,0x42,0x42,0x42,0x42,0x42,0x42,0x42,0x24,0x18,0x00,0x00,/*"0",9*/
0x00,0x00,0x00,0x3C,0x42,0x42,0x02,0x04,0x18,0x04,0x02,0x42,0x42,0x3C,0x00,0x00,/*"3",10*/
0x00,0x00,0x00,0x18,0x24,0x42,0x42,0x42,0x42,0x42,0x42,0x42,0x24,0x18,0x00,0x00,/*"0",11*/
0x00,0x00,0x00,0x3C,0x42,0x42,0x42,0x02,0x04,0x08,0x10,0x20,0x42,0x7E,0x00,0x00,/*"2",12*/
0x00,0x00,0x00,0x3C,0x42,0x42,0x02,0x04,0x18,0x04,0x02,0x42,0x42,0x3C,0x00,0x00,/*"3",13*/
0x00,0x00,0x00,0x08,0x38,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x3E,0x00,0x00,/*"1",14*/

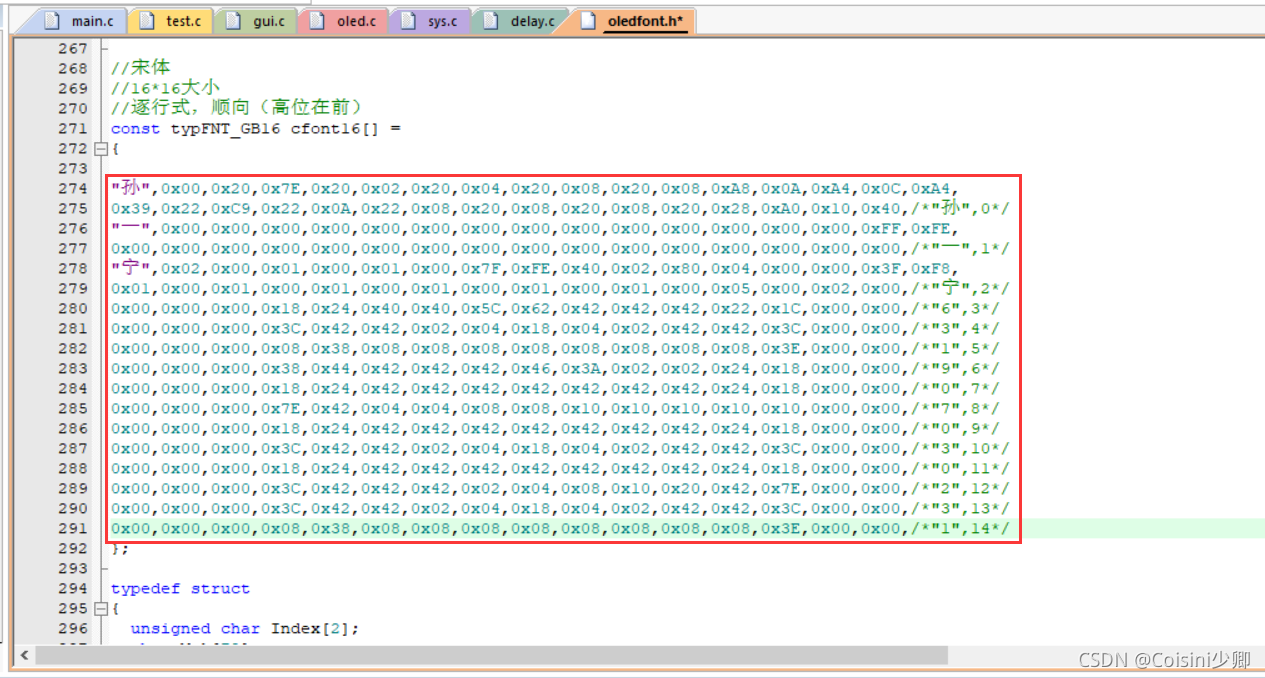

点击oledfot.h文件，把第一步生成的字模数据复制进如下区域：

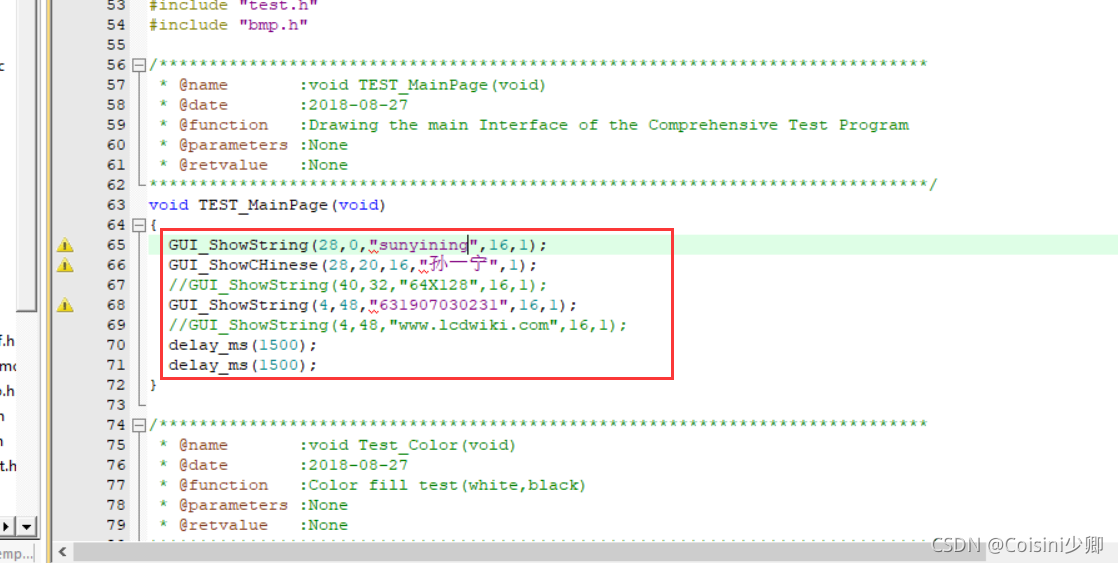

点击test.c文件，修改如下区域代码:

然后编译生成 .hex文件

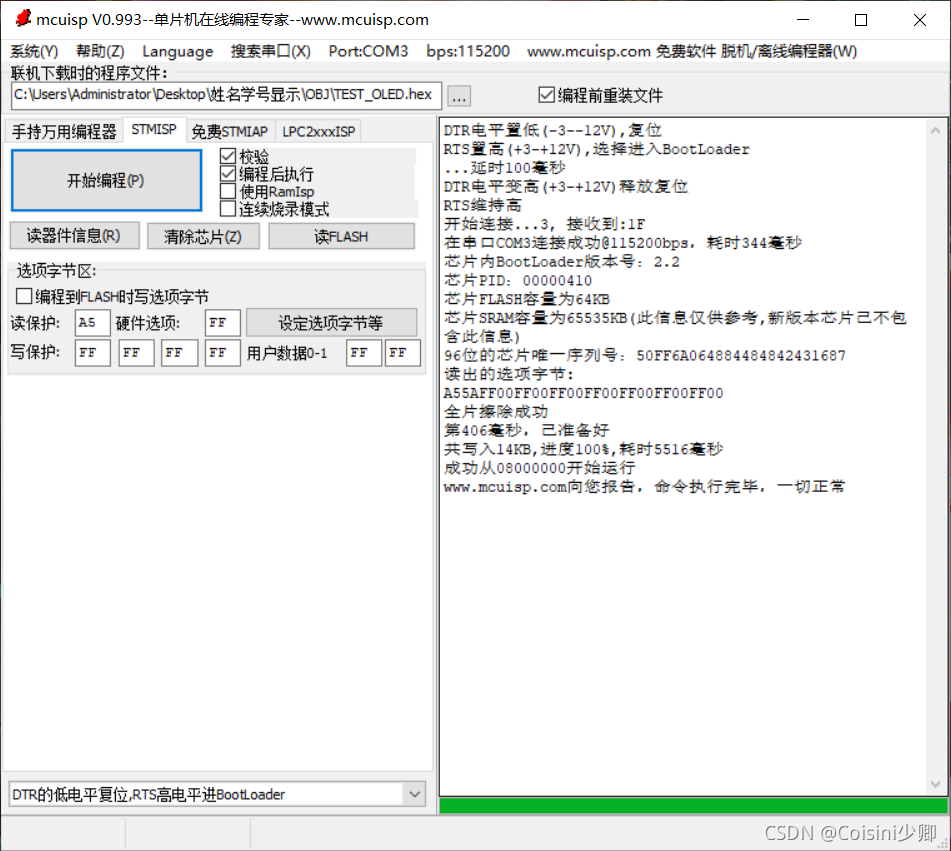

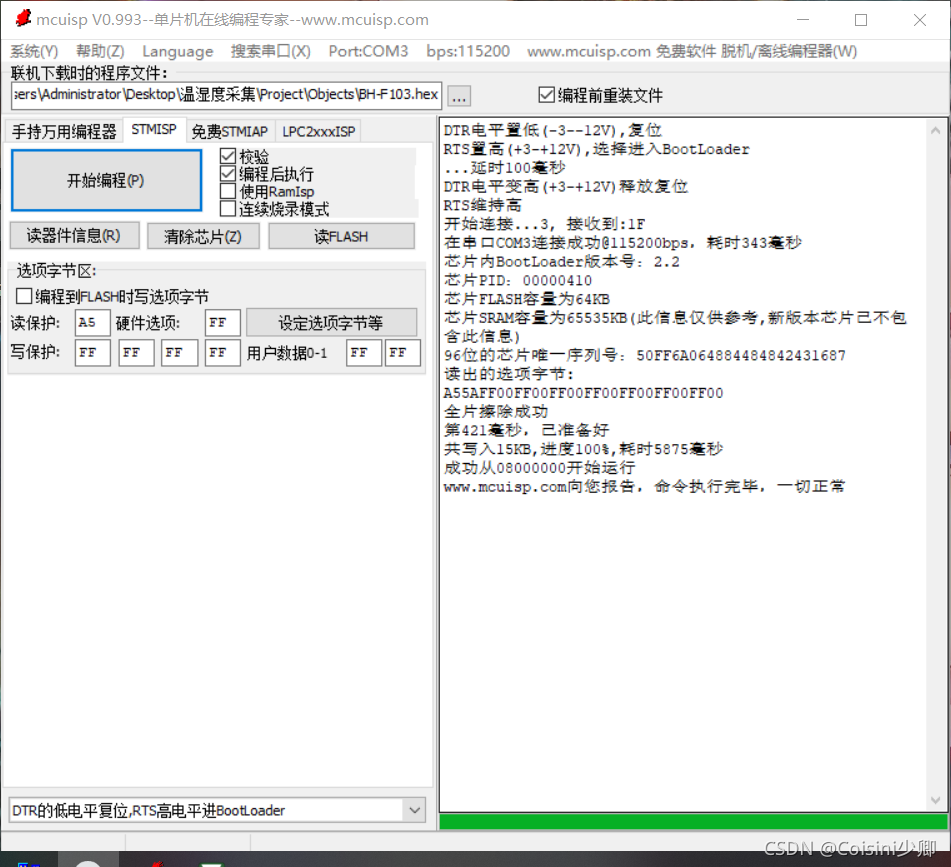

5、烧录

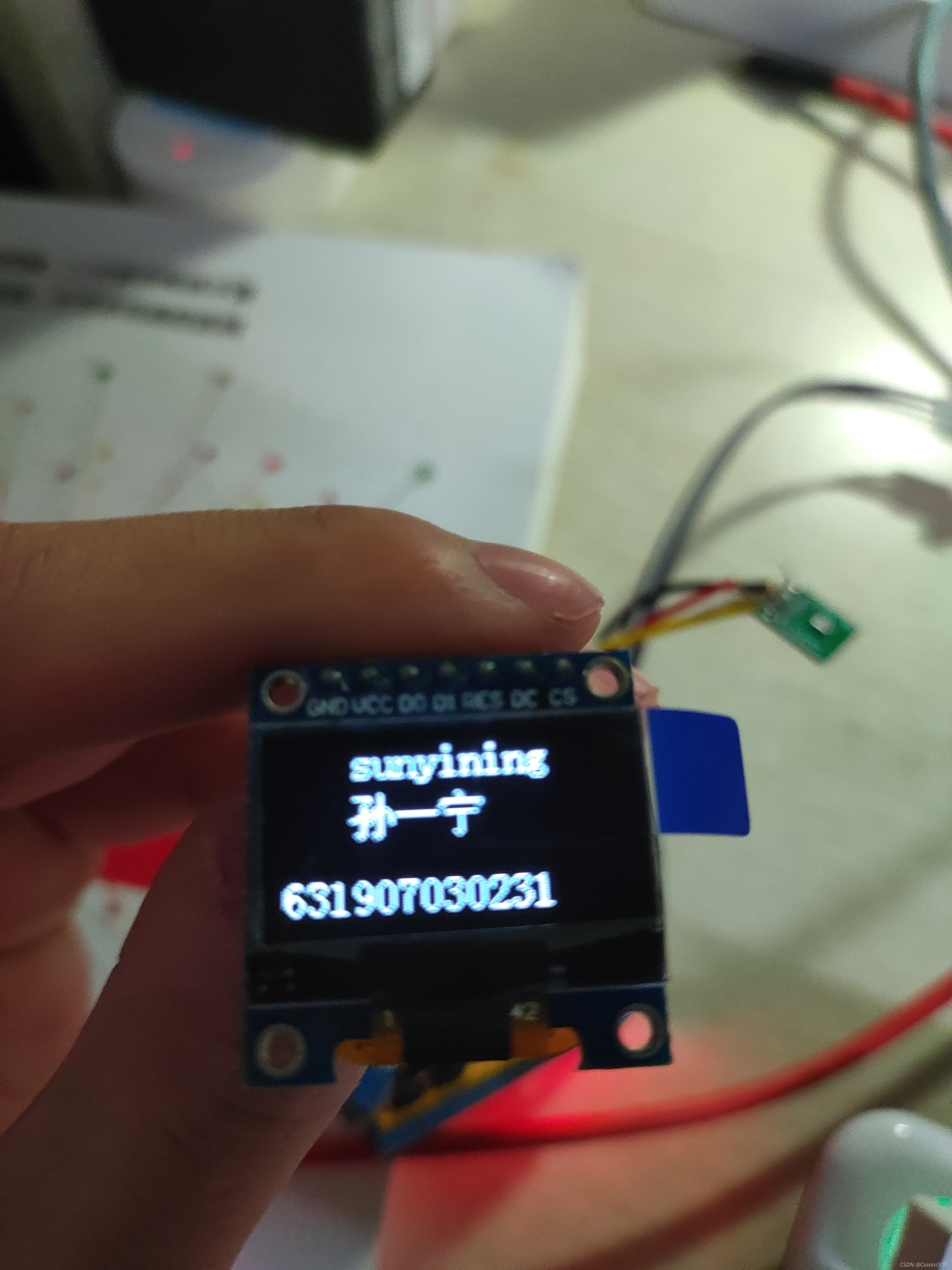

6、显示结果

三、OLED显示温湿度

1、提取代码

温湿度显示直接使用工程包中的代码即可，本人整理代码如下：
链接：https://pan.baidu.com/s/12WcATcWTMuklZcxWxRs7Pg
提取码：1314

2、烧录

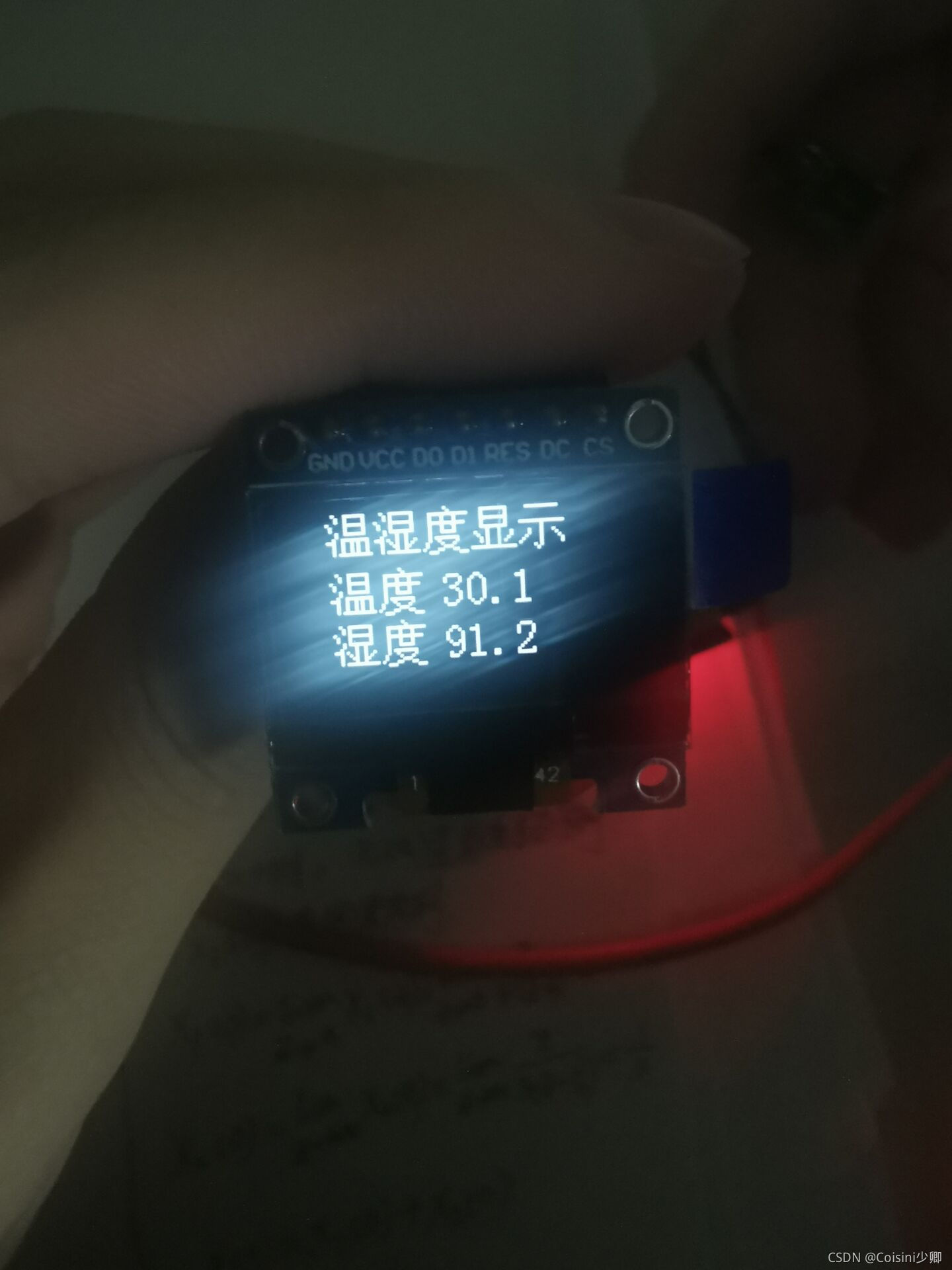

3、显示结果

四、OLED滚动显示长字符

1、提取代码

代码提取链接：https://pan.baidu.com/s/1-sOboQSv8rwwZ69j2ihgwA
提取码：1314

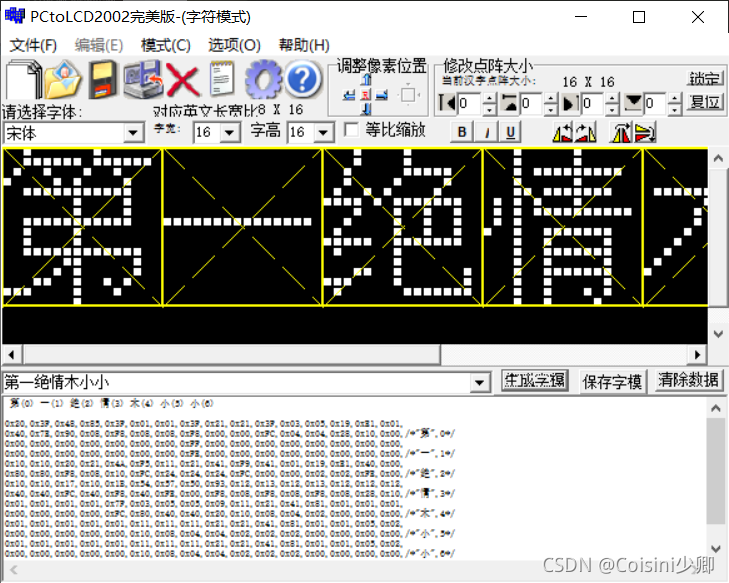

2、用字模软件生成字模数据

选项设置同上。

把预先设计的字符输入生成对应字模数据。

3、修改代码

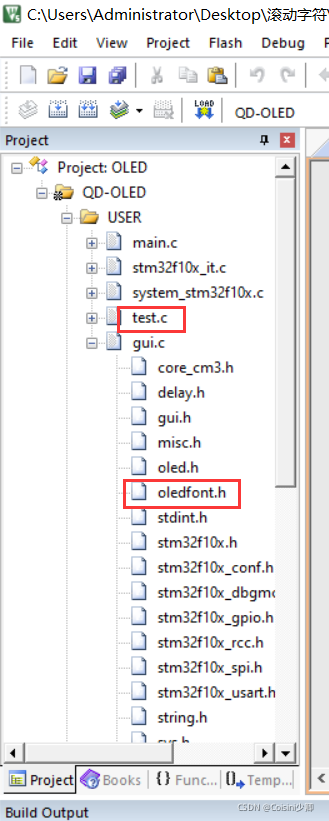

找到oledfot.h和test.c这两个文件进行修改

长字符字模数据如下：

  "第",0x20,0x40,0x3F,0x7E,0x48,0x90,0x85,0x08,0x3F,0xF8,0x01,0x08,0x01,0x08,0x3F,0xF8,
  0x21,0x00,0x21,0x00,0x3F,0xFC,0x03,0x04,0x05,0x04,0x19,0x28,0xE1,0x10,0x01,0x00,/*"第",0*/
  "一",0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFE,
  0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*"一",1*/
  "绝",0x10,0x80,0x10,0x80,0x20,0xF8,0x21,0x08,0x4A,0x10,0xF5,0xFC,0x11,0x24,0x21,0x24,
  0x41,0x24,0xF9,0xFC,0x41,0x00,0x01,0x00,0x19,0x02,0xE1,0x02,0x40,0xFE,0x00,0x00,/*"绝",2*/
  "情",0x10,0x40,0x10,0x40,0x17,0xFC,0x10,0x40,0x1B,0xF8,0x54,0x40,0x57,0xFE,0x50,0x00,
  0x93,0xF8,0x12,0x08,0x13,0xF8,0x12,0x08,0x13,0xF8,0x12,0x08,0x12,0x28,0x12,0x10,/*"情",3*/
  "木",0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x7F,0xFC,0x03,0x80,0x05,0x40,0x05,0x40,
  0x09,0x20,0x11,0x10,0x21,0x08,0x41,0x04,0x81,0x02,0x01,0x00,0x01,0x00,0x01,0x00,/*"木",4*/
  "小",0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x11,0x10,0x11,0x08,0x11,0x04,
  0x21,0x04,0x21,0x02,0x41,0x02,0x81,0x02,0x01,0x00,0x01,0x00,0x05,0x00,0x02,0x00,/*"小",5*/
  "小",0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x11,0x10,0x11,0x08,0x11,0x04,
  0x21,0x04,0x21,0x02,0x41,0x02,0x81,0x02,0x01,0x00,0x01,0x00,0x05,0x00,0x02,0x00,/*"小",6*/

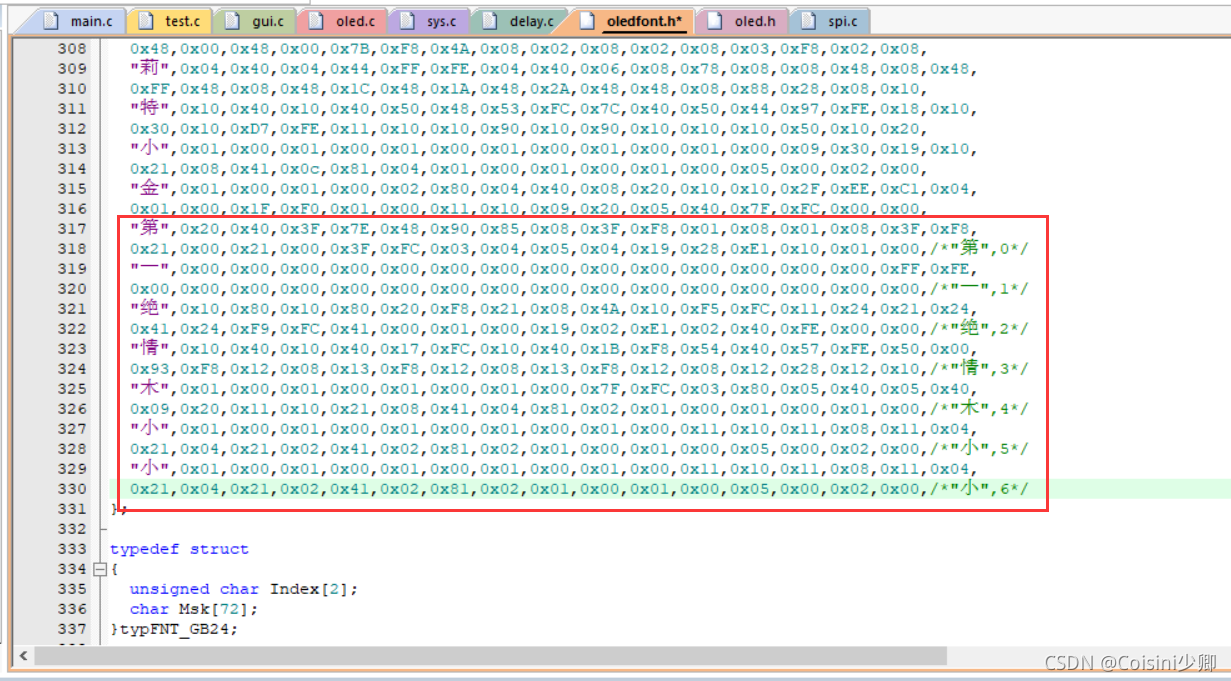

点击oledfot.h，在红框目标区域添加如下代码

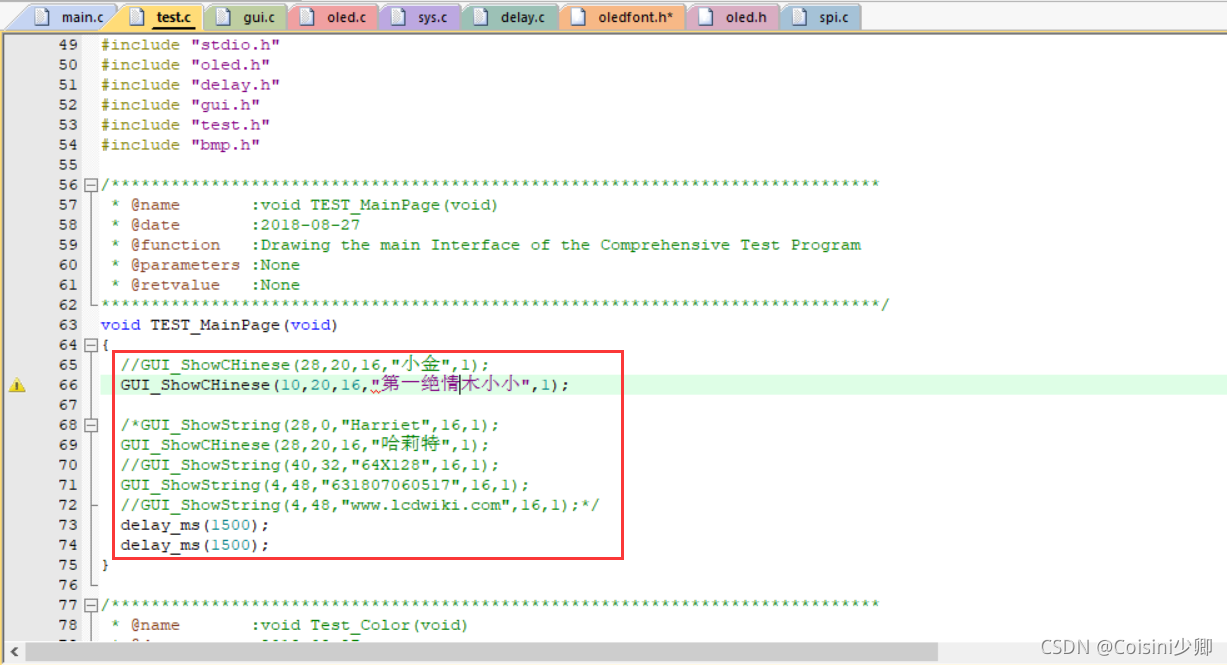

点击test.c，修改目标区域代码

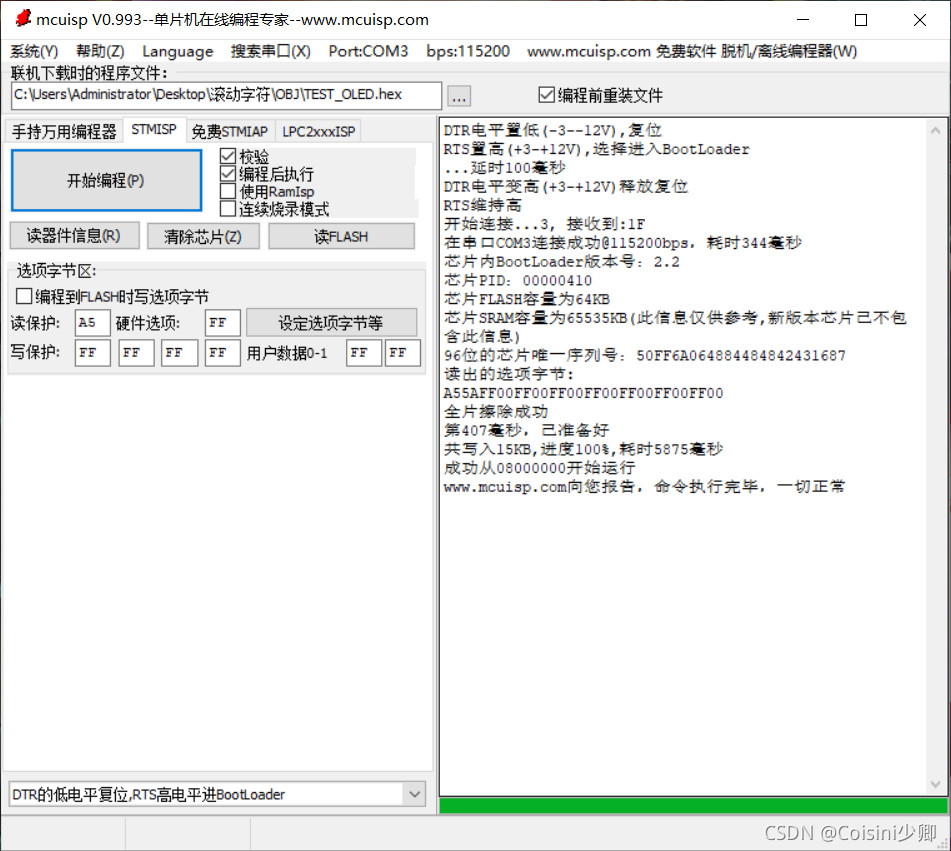

4、烧录

5、显示结果

五、个人总结

这次实验是通过OLED显示屏来把需要的字符显示出来，一开始由于对于SPL不熟悉，所以花了一些时间去了解，实验操作上不很难，只要借鉴参考别人的一些经验就能做出来了，代码的话研究清楚还是有一些难度，这个就是以后的事了。
