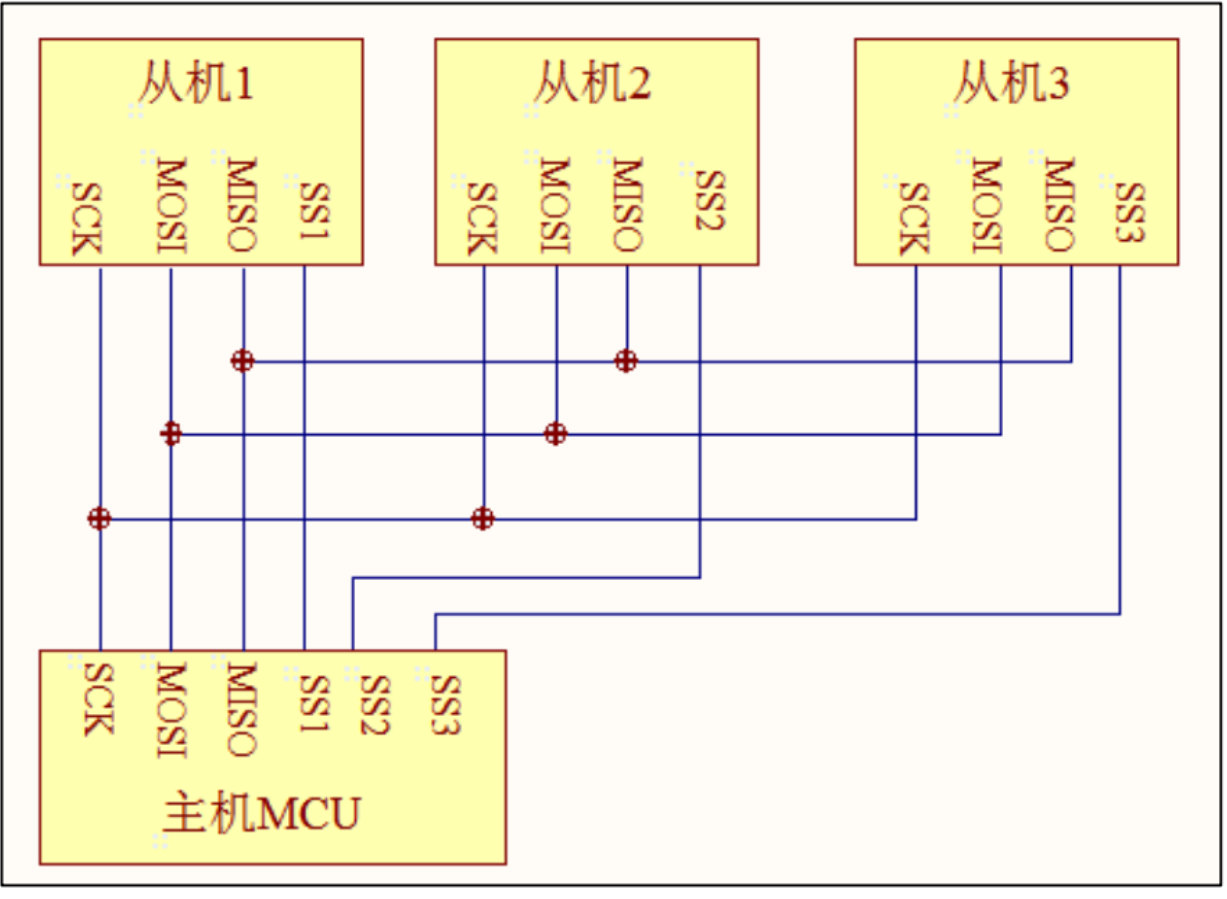

一,相关技术 .1.1关于SPI协议 SPI 协议是由摩托罗拉公司提出的通讯协议 (Serial Peripheral Interface) ,即串行外围设 备接口,是一种高速全双工的通信总线。它被广泛地使用在 ADC 、 LCD 等设备与 MCU 间, 要求通讯速率较高的场合。 SPI物理层 SPI协议层 SPI 基本通讯过程 MOSI 与 MISO 的信号只在 NSS 为低电平的时候才有效,在 SCK 的每个时钟周期 MOSI 和 MISO 传输一位数据。

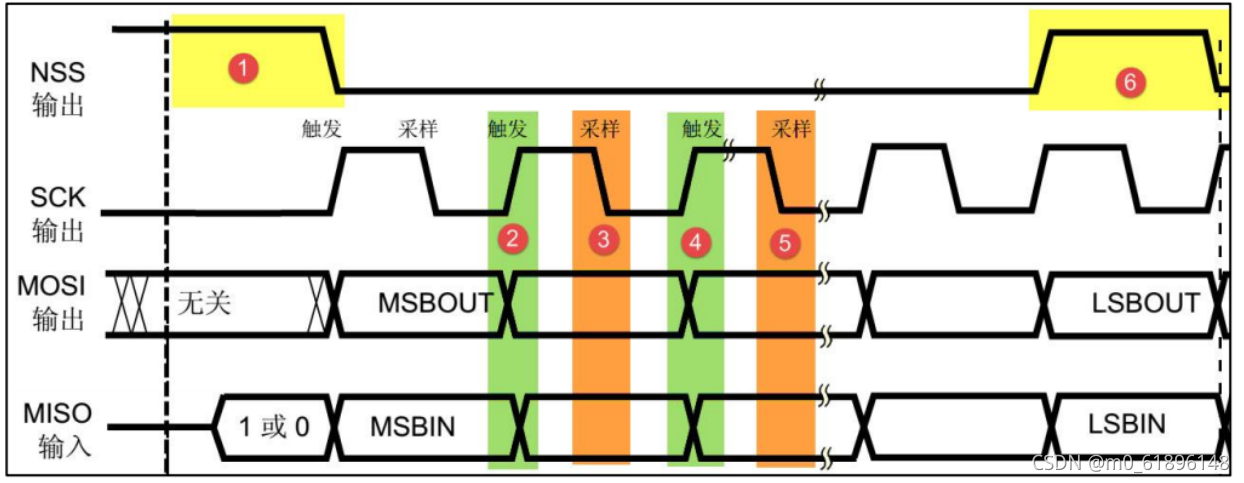

通讯的起始和停止信号 在图 25-2 中的标号① 处, NSS 信号线由高变低,是 SPI 通讯的起始信号。 NSS 是每个 从机各自独占的信号线,当从机在自己的 NSS 线检测到起始信号后,就知道自己被主机选 中了,开始准备与主机通讯。在图中的标号⑥ 处, NSS 信号由低变高,是 SPI 通讯的停止 信号,表示本次通讯结束,从机的选中状态被取消。 数据有效性

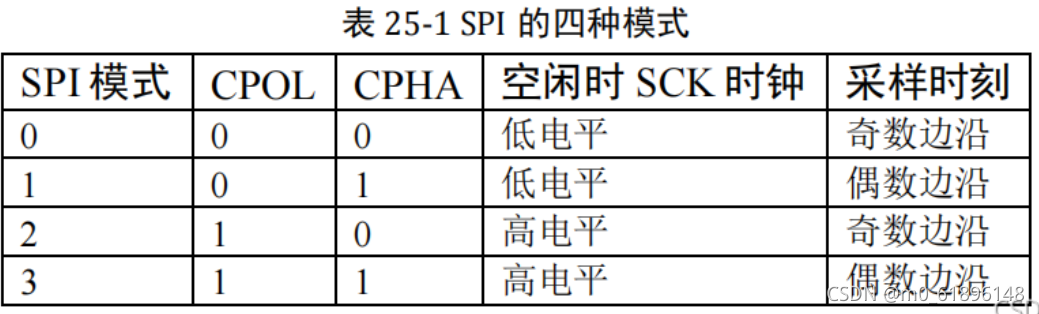

SPI 使用 MOSI 及 MISO 信号线来传输数据,使用 SCK 信号线进行数据同步。 MOSI 及 MISO 数据线在 SCK 的每个时钟周期传输一位数据,且数据输入输出是同时进行的。数据 传输时, MSB 先行或 LSB 先行并没有作硬性规定,但要保证两个 SPI 通讯设备之间使用同 样的协定,一般都会采用图 25-2 中的 MSB 先行模式。 CPOL/CPHA 及通讯模式 1.2OLED屏的滚屏命令 水平左右移
OLED_WR_Byte(0x2E,OLED_CMD);
OLED_WR_Byte(0x26,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0xFF,OLED_CMD);
OLED_WR_Byte(0x2F,OLED_CMD);
垂直和水平滚动
OLED_WR_Byte(0x2e,OLED_CMD);
OLED_WR_Byte(0x29,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x01,OLED_CMD);
OLED_WR_Byte(0x2F,OLED_CMD);

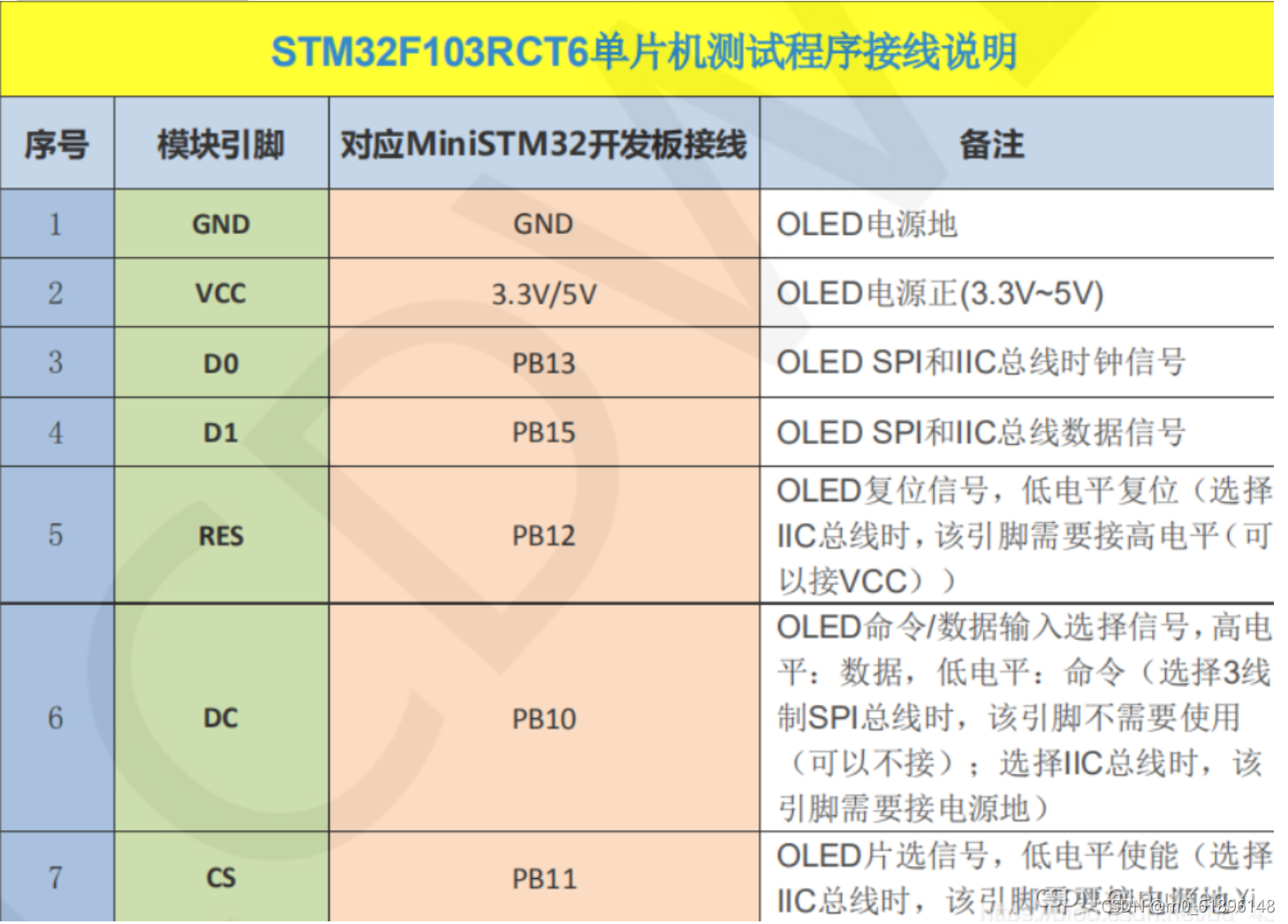

1.3 OLED引脚接法 二.基于SPI的OLED显示 2.1 显示自己的学号和姓名 2.1.1 完整代码 3.1.2 修改代码
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init();
NVIC_Configuration();
OLED_Init();
OLED_Clear(0);
OLED_WR_Byte(0x2E,OLED_CMD);
OLED_WR_Byte(0x27,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0xFF,OLED_CMD);
TEST_MainPage();
OLED_WR_Byte(0x2F,OLED_CMD);
while(1)
{
}
}
修改test.c中的TEST_MainPage函数中GUI_ShowString,

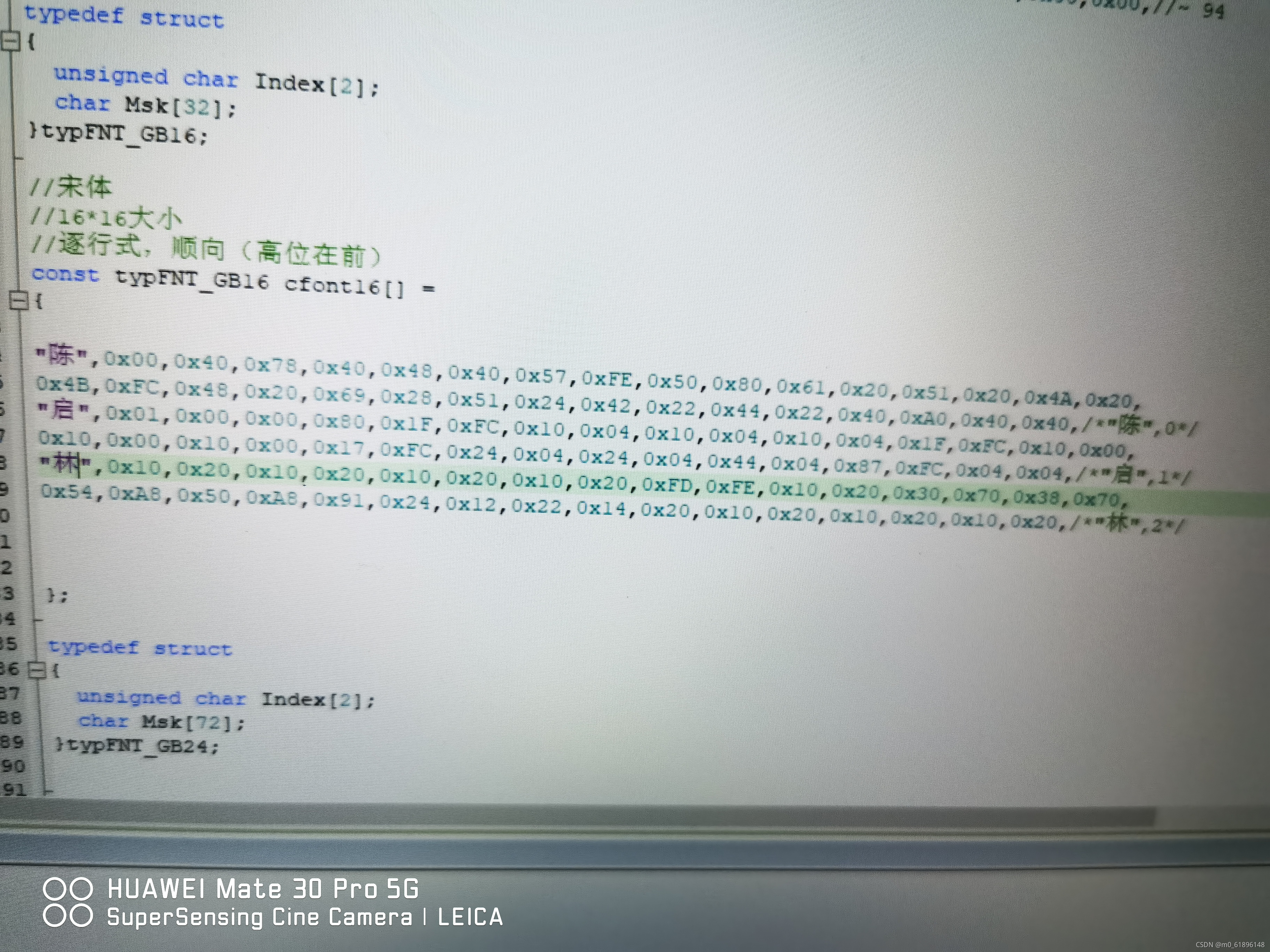

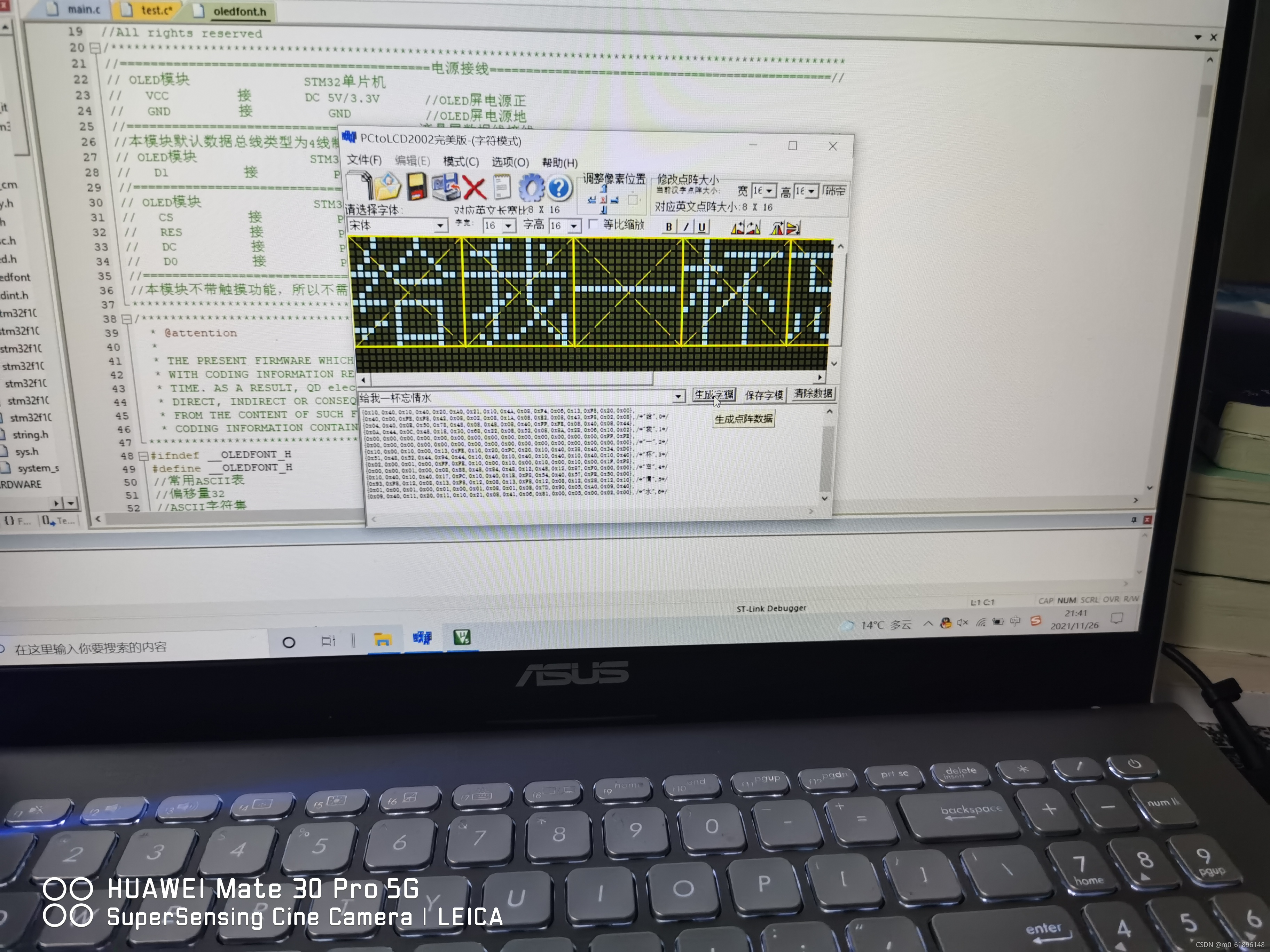

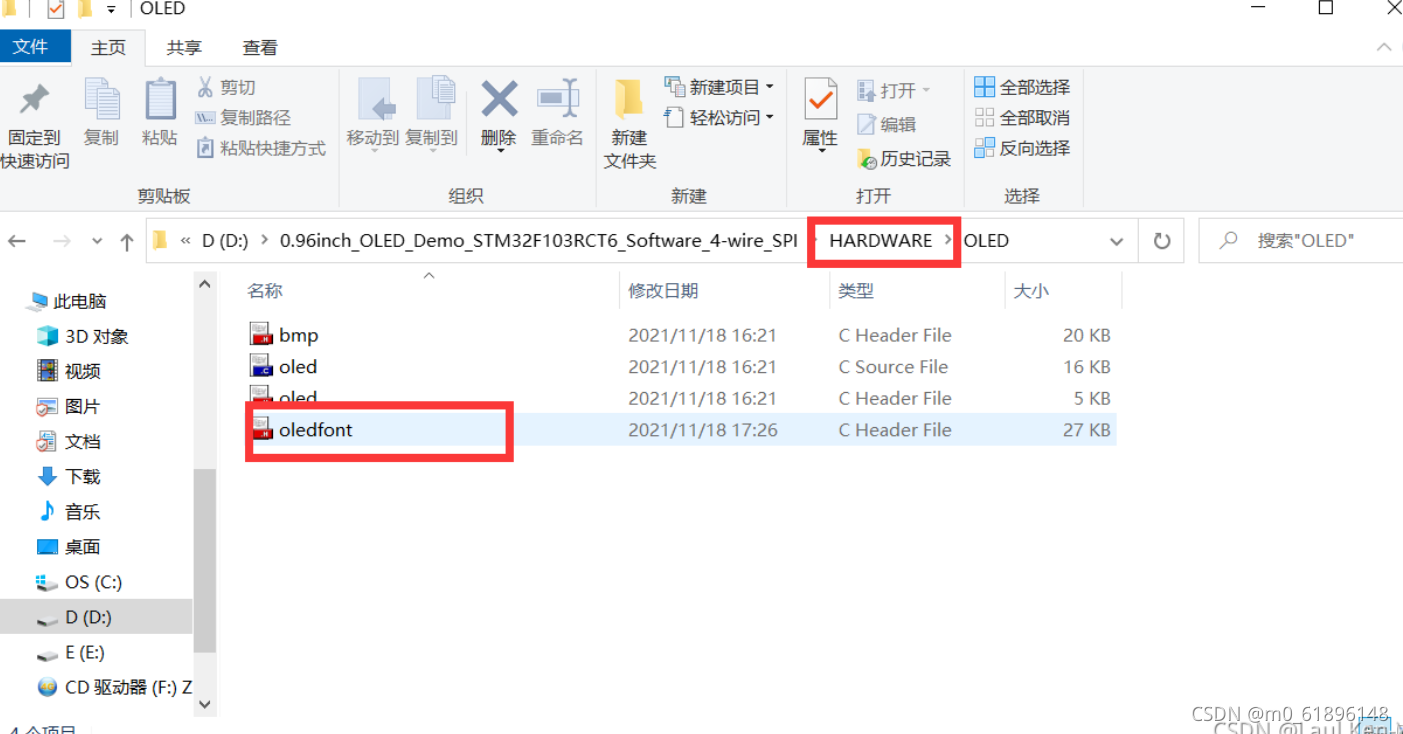

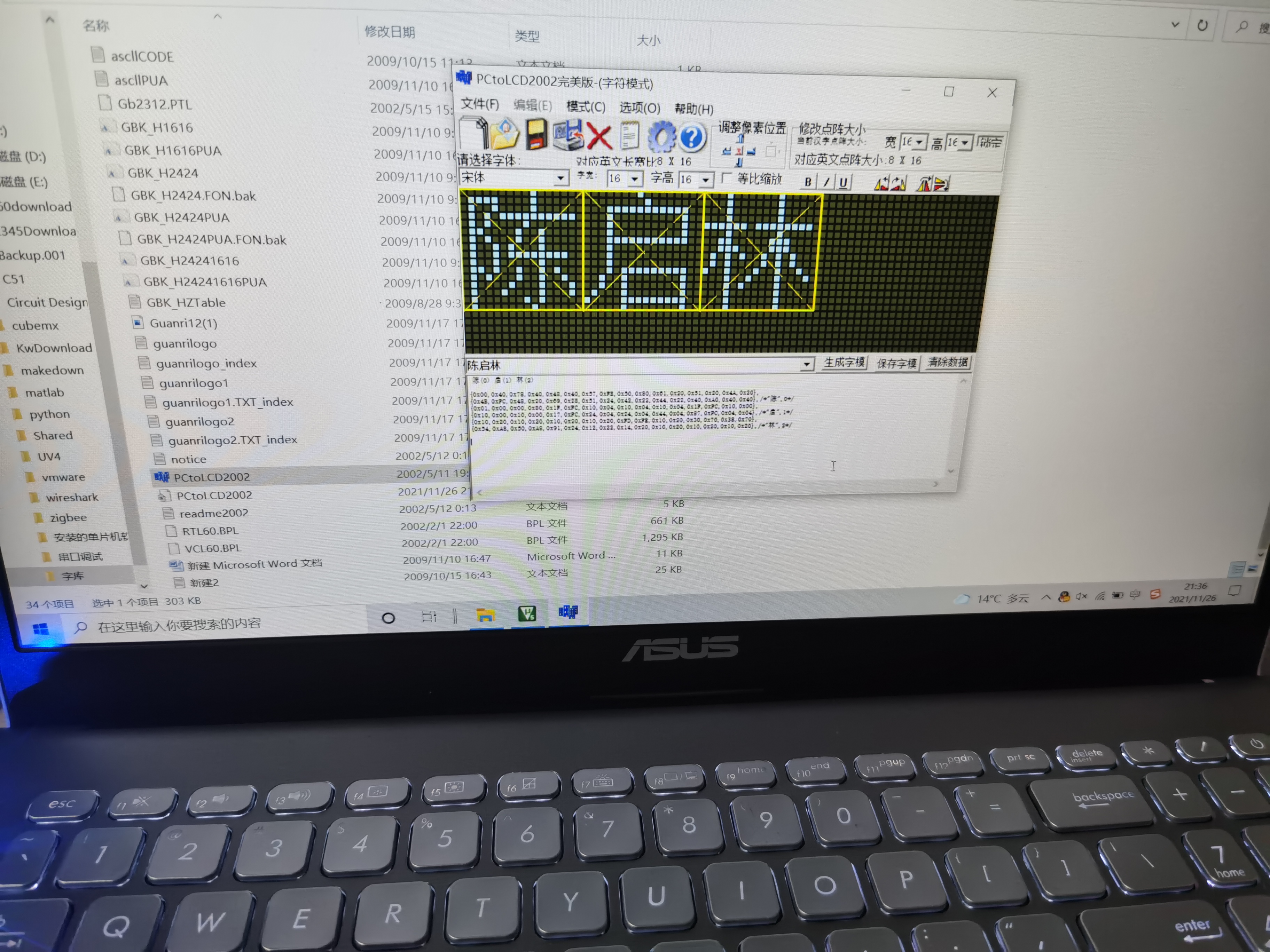

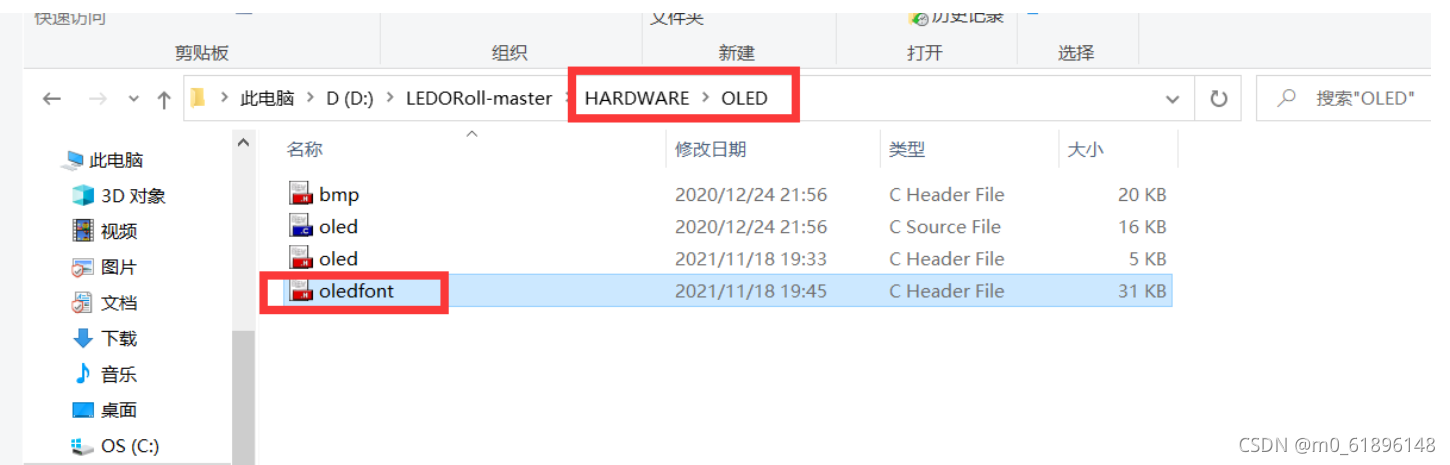

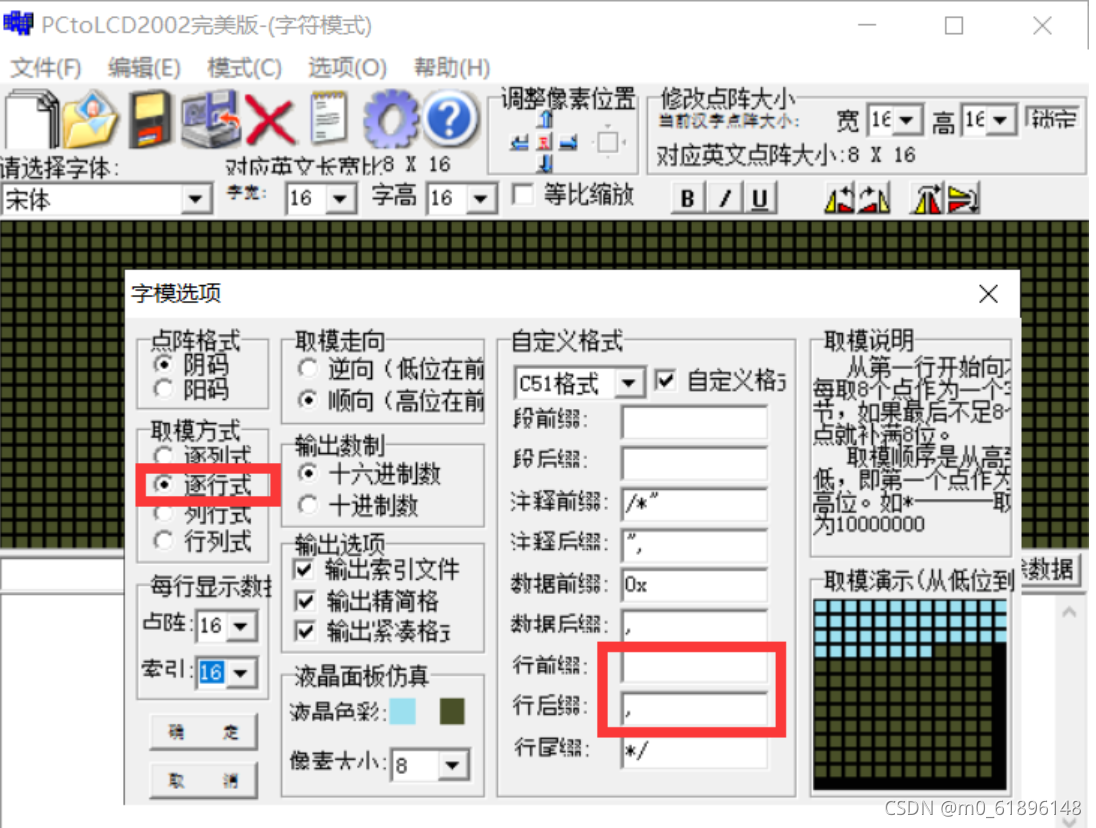

需要将对应的字模点阵加入到oledfont.h里 2.1.3 汉字取模点阵软件 不同的取模方式对应的十六进制码是不一样的 添加到oledfont.h
主程序
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init();
NVIC_Configuration();
OLED_Init();
OLED_Clear(0);
while(1)
{
TEST_MainPage();
}
}

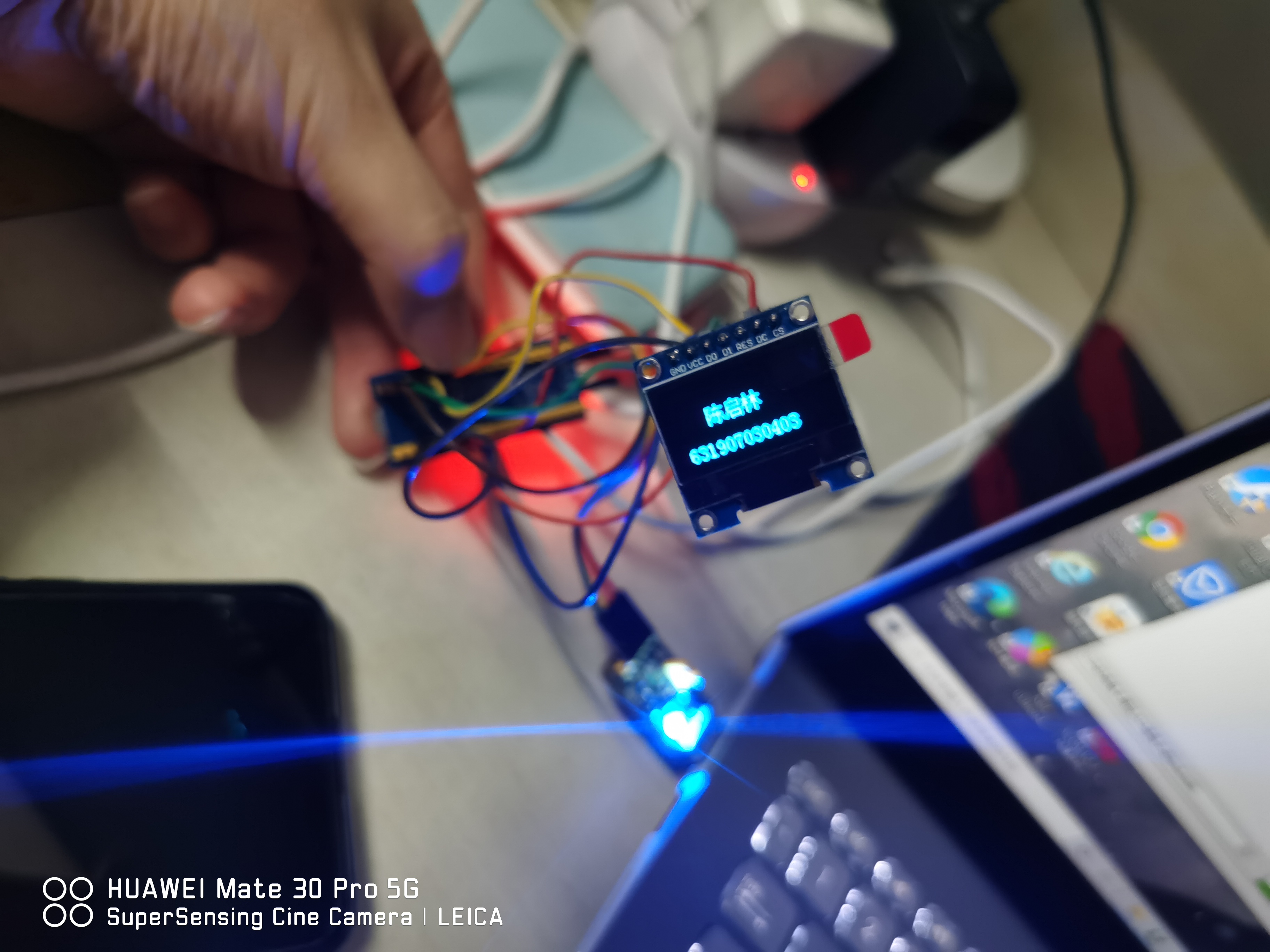

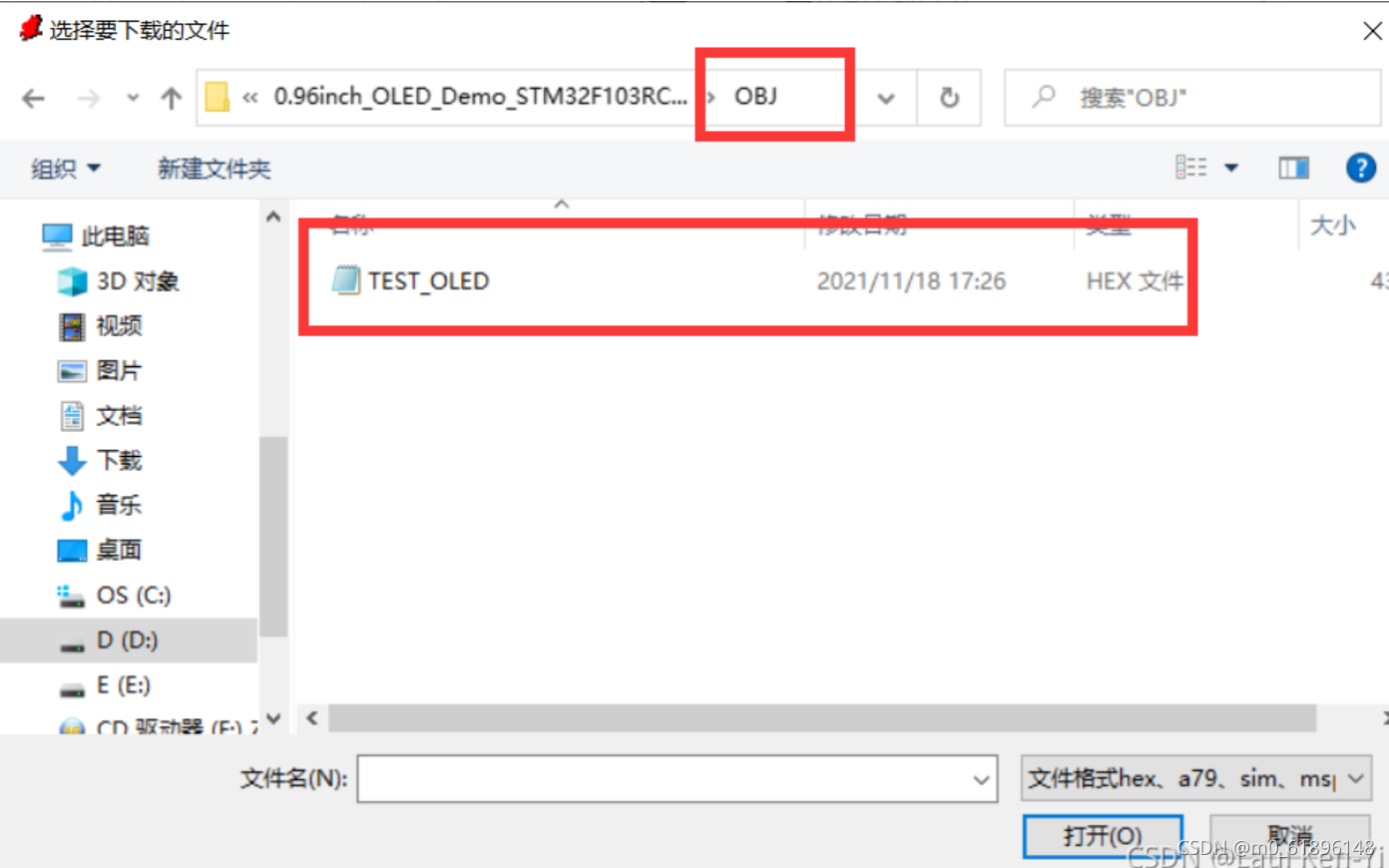

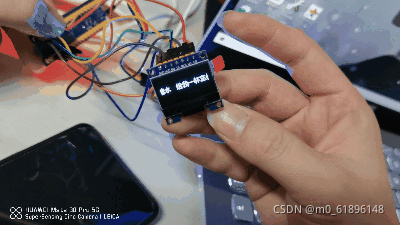

3.1.4 编译烧录 3.1.5 运行结果
3.2 显示AHT20的温度和湿度 3.2.1 完整代码
#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init();
uart_init(115200);
IIC_Init();
NVIC_Configuration();
OLED_Init();
OLED_Clear(0);
while(1)
{
read_AHT20_once();
OLED_Clear(0);
delay_ms(1500);
}
}
主要是将温度采集通过串口发到OLED屏。

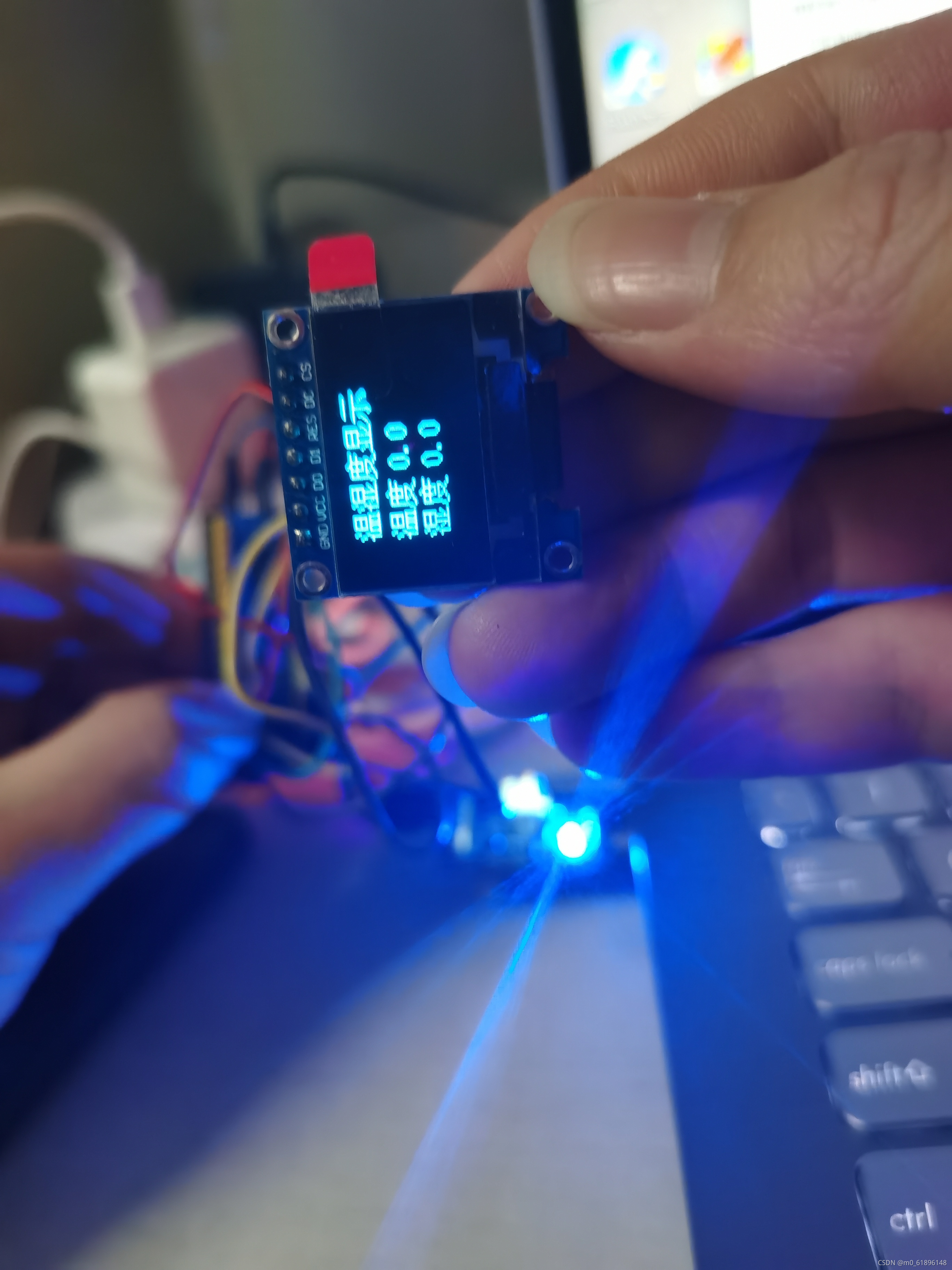

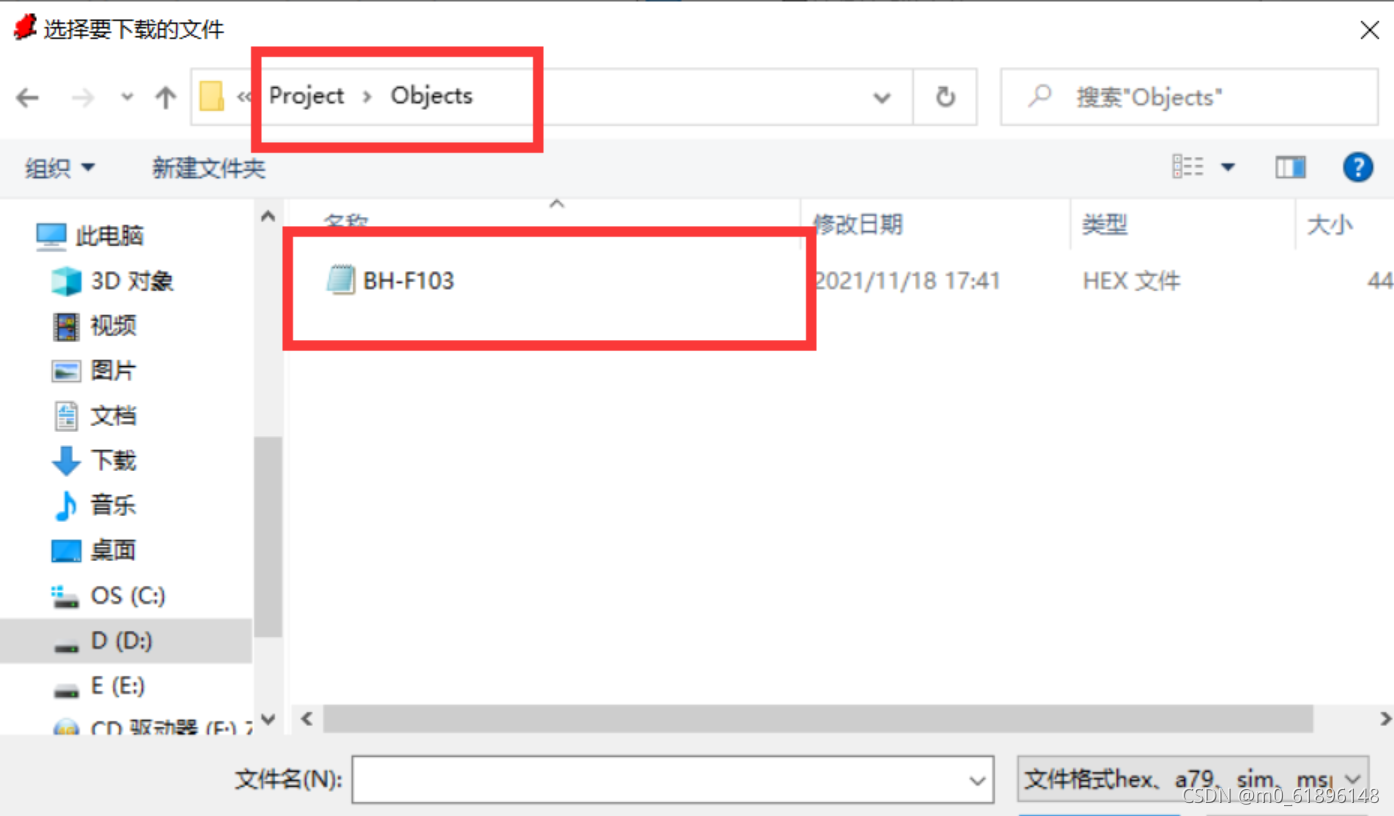

3.2.3编译烧录 3.2.4 运行结果
3.3 左右的滑动显示长字符 3.3.1 完整代码 3.3.2 修改代码 main.c
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init();
NVIC_Configuration();
OLED_Init();
OLED_Clear(0);
OLED_WR_Byte(0x2E,OLED_CMD);
OLED_WR_Byte(0x27,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0xFF,OLED_CMD);
TEST_MainPage();
OLED_WR_Byte(0x2F,OLED_CMD);
while(1)
{
}
}

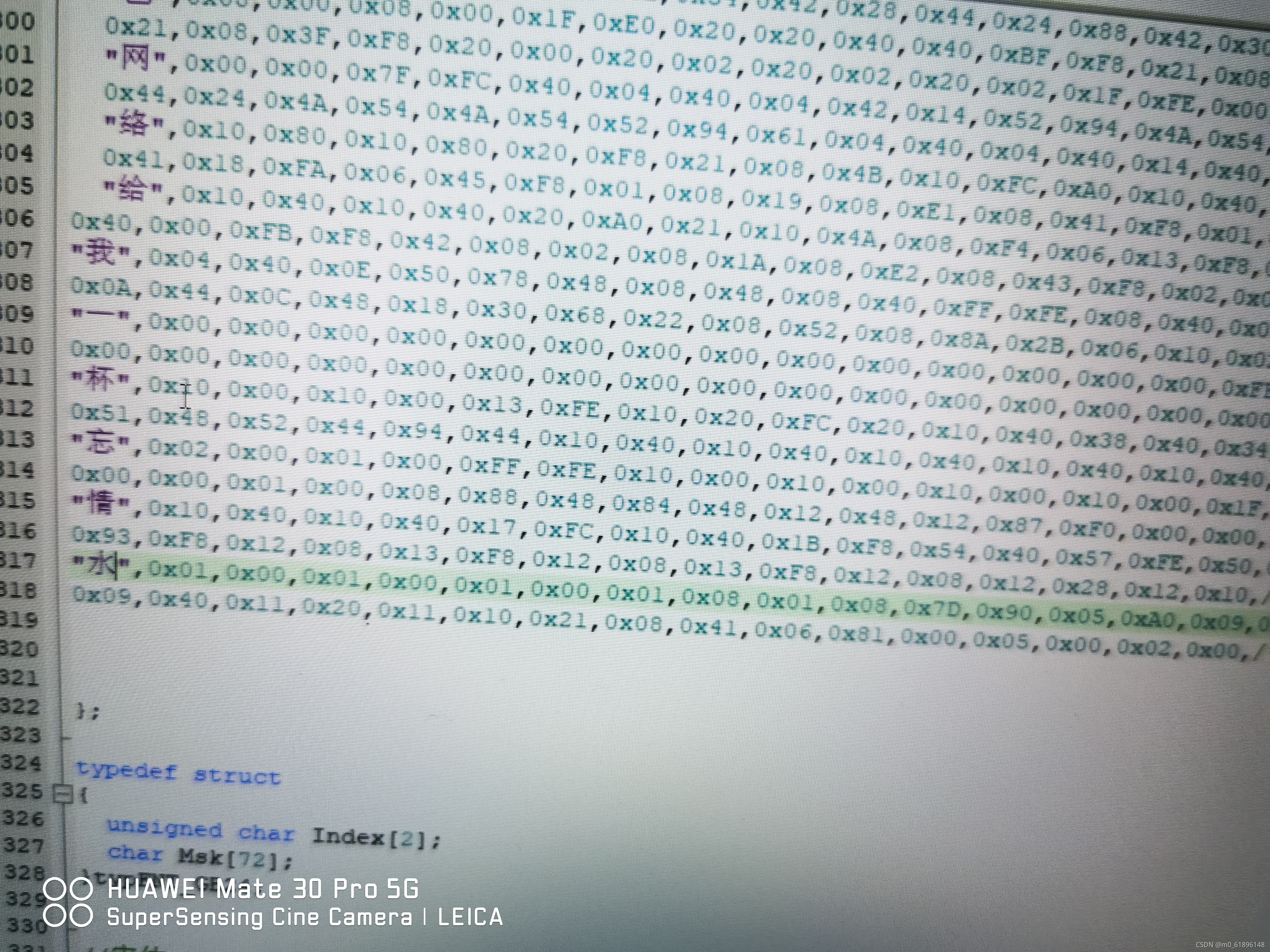

继续添加字模数据

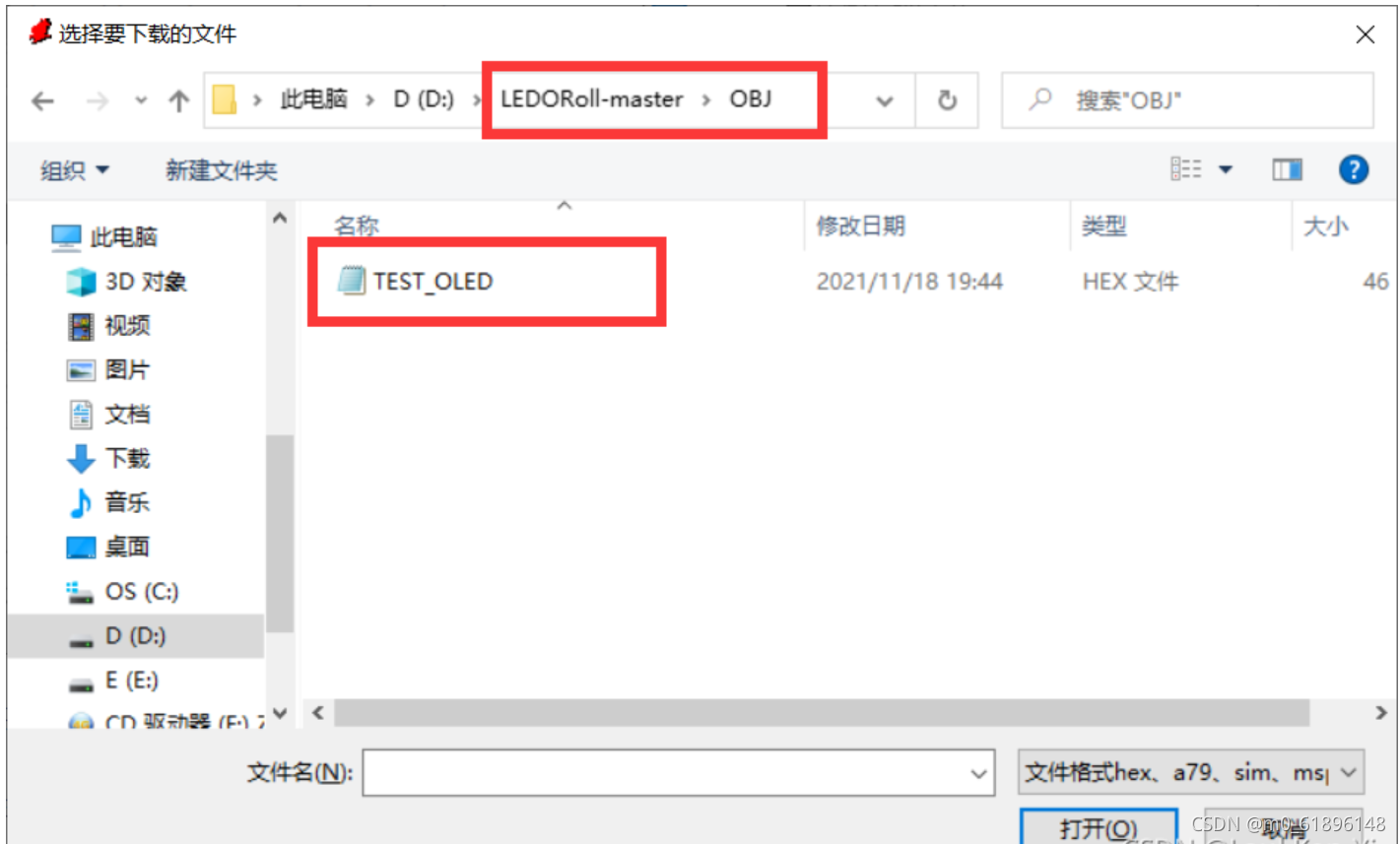

3.3.3 编译烧录
3.3.4 运行结果显示
四,总结 通过对ISPI协议的学习,我明白了这些芯片底层的逻辑,并且通过逻辑分析仪更加深层次的理解了协议的工作原理,本次实验让我的动手能力得到了很大的提升。也学习到了很多实用的东西,希望以后可以多学习一些关于这方面的一些的知识。
|
