[嵌入式]基于I2C/SPI的温湿度采集与OLED显示屏的使用

文章目录



1、初识I2C

????1、软件I2C：
????软件I2C一般是用GPIO管脚，用软件控制管脚状态以模拟I2C通信波形，它不受管脚限制，所以接口比较灵活，工作方式是通过GPIO，软件模拟寄存器的工作方式。软件I2C是程序员使用程序控制SCL,SDA线输出高低电平，模拟I2C协议的时序。一般较硬件I2C稳定，但是程序较为繁琐，不过不难。

????2、硬件I2C：
????所谓硬件I2C即对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的，而且它的效率要远高于软件的。
硬件（固件）I2C是直接调用内部寄存器进行配置，程序员只要调用I2C的控制函数即可，不用直接的去控制SCL,SDA高低电平的输出。但是有些单片机的硬件I2C不太稳定，调试问题较多。

????3、简单区别硬件I2C和软件I2C：
（1）、可以看底层配置，比如IO口配置，如果配置了IO口的功能（IIC功能）那就是固件IIC，否则就是模拟。
（2）、可以看IIC写函数，看里面有没有调用现成的函数或者给某个寄存器赋值，如果有，则肯定是固件IIC功能，没有的话肯定是数据一个bit一个bit模拟发生送的，肯定用到了循环，则为模拟。
（3）、根据代码量判断，模拟的代码量肯定比固件的要大。
????????????硬件IIC用法比较复杂，模拟IIC的流程更清楚一些。
????????????硬件IIC速度比模拟快，并且可以用DMA
????????????模拟IIC可以在任何管脚上，而硬件只能在固定管脚上。



2、实验AHT20采集温湿度并发送到上位机

????1、注意
采用的软件I2C实现的，采用GPIO引脚是PB6，PB7。具体定义代码如下
#define SDA_IN() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}
#define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}
#define IIC_SCL PBout(6) //SCL
#define IIC_SDA PBout(7) //SDA
#define READ_SDA PBin(7)
所以，SCL连接PB6，SDA连接PB7。

????2、使用AHT20芯片读取温湿度数据

void read_AHT20(void)
{
	uint8_t   i;

	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}
	I2C_Start();//I2C启动

	I2C_WriteByte(0x71);//I2C写数据
	ack_status = Receive_ACK();//收到的应答信息
	readByte[0]= I2C_ReadByte();//I2C读取数据
	Send_ACK();//发送应答信息

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();//I2C停止函数
	//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("读取失败！！！");

	}
	printf("\r\n");
	//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");
}

????3、结果显示

在这里插入图片描述

3、使用STM32F103的SPI接口实现OLED屏显示信息

3.1、显示学号即姓名

????1、打开使用到的项目，然后在里面修改TEST_MainPage(void)函数的内容。

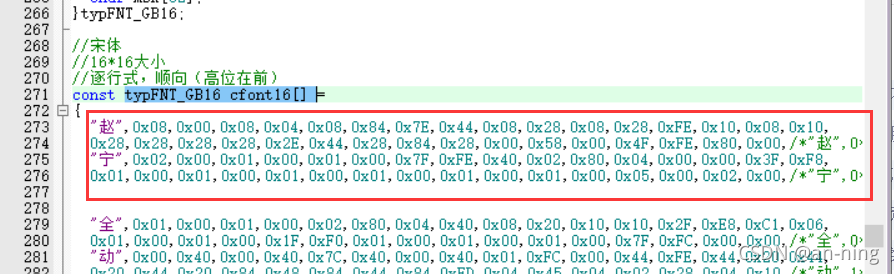

????2、找到自己的要显示的内容的16x16的汉字编码字符，将其放到数组typFNT_GB16 cfont16[] 中
在这里插入图片描述
????其中需要显示的数字和英文字符不用添加数组，可以直接使用。

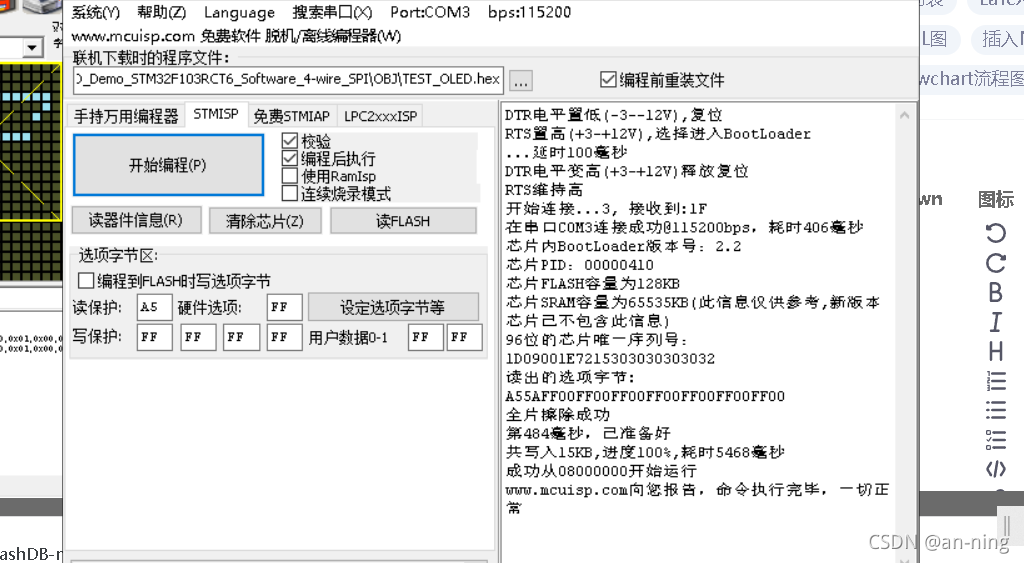

????3、编译运行程序
在这里插入图片描述

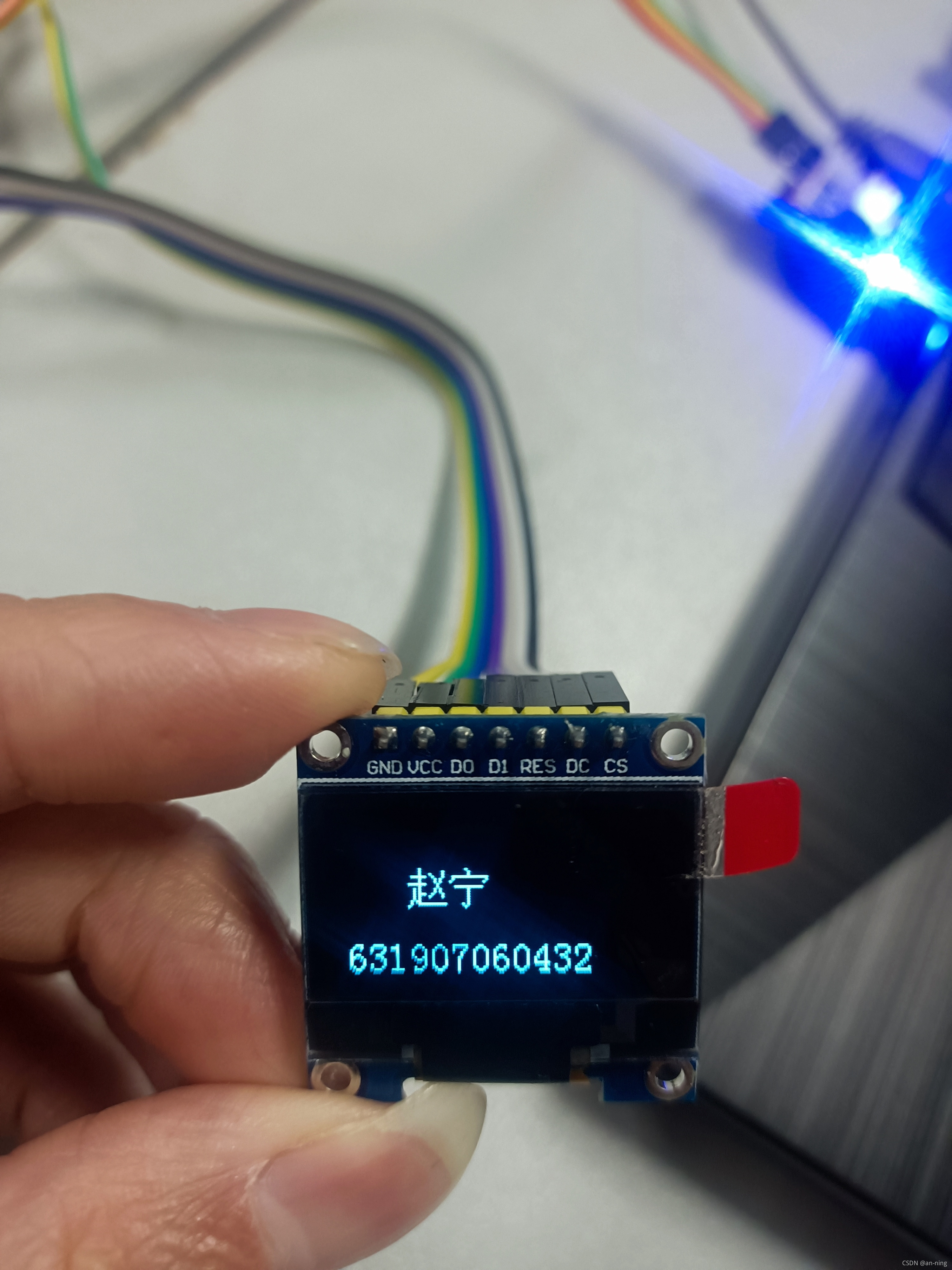

????4、运行结果
在这里插入图片描述

3.2、显示AHT20的温度和湿度

????1、使用源代码工程，在通过串口显示温湿度的基础上将数据发送到OLED屏上。

????2、将所需要的汉字字模写到程序数组中

    "温",0x00,0x00,0x23,0xF8,0x12,0x08,0x12,0x08,0x83,0xF8,0x42,0x08,0x42,0x08,0x13,0xF8,
  0x10,0x00,0x27,0xFC,0xE4,0xA4,0x24,0xA4,0x24,0xA4,0x24,0xA4,0x2F,0xFE,0x00,0x00,/*"温",0*/
	"度",0x01,0x00,0x00,0x80,0x3F,0xFE,0x22,0x20,0x22,0x20,0x3F,0xFC,0x22,0x20,0x22,0x20,
  0x23,0xE0,0x20,0x00,0x2F,0xF0,0x24,0x10,0x42,0x20,0x41,0xC0,0x86,0x30,0x38,0x0E,/*"度",0*/
	"湿",0x00,0x00,0x27,0xF8,0x14,0x08,0x14,0x08,0x87,0xF8,0x44,0x08,0x44,0x08,0x17,0xF8,
  0x11,0x20,0x21,0x20,0xE9,0x24,0x25,0x28,0x23,0x30,0x21,0x20,0x2F,0xFE,0x00,0x00,/*"湿",0*/
	"显",0x00,0x00,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,
  0x04,0x40,0x44,0x44,0x24,0x44,0x14,0x48,0x14,0x50,0x04,0x40,0xFF,0xFE,0x00,0x00,/*"显",0*/
	"示",0x00,0x00,0x3F,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFE,0x01,0x00,
  0x01,0x00,0x11,0x10,0x11,0x08,0x21,0x04,0x41,0x02,0x81,0x02,0x05,0x00,0x02,0x00,/*"示",0*/

????3、编写显示温湿度的代码

void read_AHT20(void)
{
	uint8_t   i;
	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}

	//-------------
	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();

	//--------------
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("lyy");

	}
	/*通过串口显示采集得到的温湿度
	printf("\r\n");
	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");*/
	t=T1/10;
	t1=T1%10;
	a=(float)(t+t1*0.1);
	h=H1/10;
	h1=H1%10;
	b=(float)(h+h1*0.1);
	sprintf(strTemp,"%.1f",a);   //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
    sprintf(strHumi,"%.1f",b);    //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
	GUI_ShowCHinese(16,00,16,"温湿度显示",1);
	GUI_ShowCHinese(16,20,16,"温度",1);
	GUI_ShowString(53,20,strTemp,16,1);
	GUI_ShowCHinese(16,38,16,"湿度",1);
	GUI_ShowString(53,38,strHumi,16,1);
	delay_ms(1500);
	delay_ms(1500);
}

????4、编写主函数运行程序

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"

#include "oled.h"
#include "gui.h"
#include "test.h"

int main(void)
{
	delay_init();	    	       //延时函数初始化
	uart_init(115200);
	IIC_Init();

	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);
	while(1)
	{
		//printf("温度湿度显示");
		read_AHT20_once();
		OLED_Clear(0);
		delay_ms(1500);
  }

}

????4、运行结果
在这里插入图片描述

3.3、滑动显示信息

????1、使用左右滑动的效果，滑动显示信息

OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
OLED_WR_Byte(0x26,OLED_CMD);        //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD);        //终止页 7
OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节
OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动

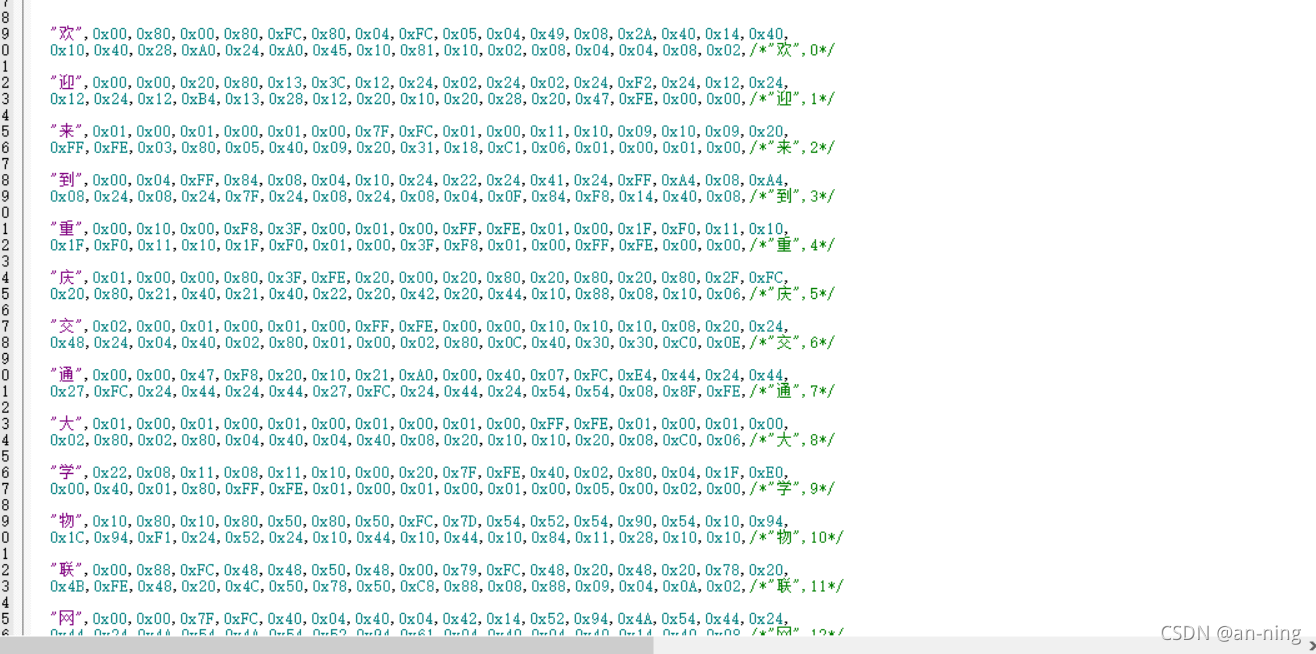

????2、同样的方法将需要的在，字模放到相应的位置。
在这里插入图片描述

注意：在发送开始滚屏（2F）前要先传输好显示数据，如果在滚屏的时候传输显示数据RAM中的内容可能被损坏，无法正常显示。

????3、修改主函数代码

#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
	delay_init();	    	       //延时函数初始化
	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);
    OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
    OLED_WR_Byte(0x27,OLED_CMD);        //水平向左或者右滚动 26/27
    OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
	OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
	OLED_WR_Byte(0x07,OLED_CMD);        //终止页 7
	OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节
	TEST_MainPage();         //主界面显示
	OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动
}

????4、修改TEST_MainPage()函数的代码即可运行

void TEST_MainPage(void)
{
	GUI_ShowCHinese(10,0,16,"欢迎来到重交",1);
	GUI_ShowString(20,24,"Welcome to here",16,1);
	//GUI_ShowString(4,48,"205",16,1);
	delay_ms(1500);
	delay_ms(1500);
}

????5、运行结果
在这里插入图片描述

4、总结

????本次实操主要是针对I2C协议及其使用方法进行，I2C分为软件和硬件，使用其不仅可以测量温湿度，还可以测量许多其他的东西。而连接上OLED显示屏，可以非常清楚的将测量到的数据显示出来，直观。总得来说，通过OLED得显示是非常直观的，虽然刚刚开始使用I2C的额时候会遇到一些问题，但是只要认真的理解并去解决之后，对主机能力的提升还是非常大的。

参考：
https://blog.csdn.net/qq_43279579/article/details/111678857
https://blog.csdn.net/weixin_56102526/article/details/121481216?spm=1001.2014.3001.5501
