一、I2C总线协议详解
（一）I2C总线物理拓扑结构
?2C 总线在物理连接上非常简单，分别由SDA(串行数据线)和SCL(串行时钟线)及上拉电阻组成。通信原理是通过对SCL和SDA线高低电平时序的控制，来 产生I2C总线协议所需要的信号进行数据的传递。在总线空闲状态时，这两根线一般被上面所接的上拉电阻拉高，保持着高电平。
（二)I2C总线协议

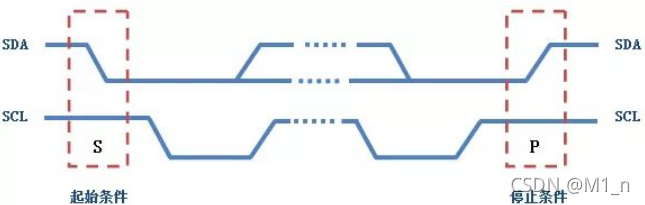

I2C协议规定，总线上数据的传输必须以一个起始信号作为开始条件，以一个结束信号作为传输的停止条件。起始和结束信号总是由主设备产生。总线在空闲状态 时，SCL和SDA都保持着高电平，当SCL为高电平而SDA由高到低的跳变，表示产生一个起始条件；当SCL为高而SDA由低到高的跳变，表示产生一个 停止条件。在起始条件产生后，总线处于忙状态，由本次数据传输的主从设备独占，其他I2C器件无法访问总线；而在停止条件产生后，本次数据传输的主从设备 将释放总线，总线再次处于空闲状态。如图所示：

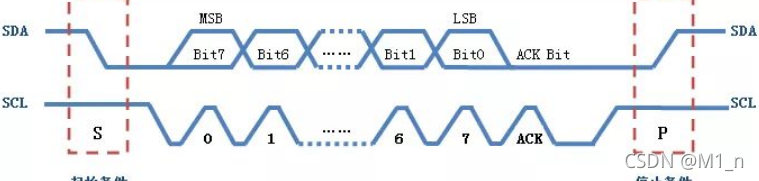

在了解起始条件和停止条件后，我们再来看看在这个过程中数据的传输是如何进行的。数据传输以字节为单位。主设备在SCL线上产生每个 时钟脉冲的过程中将在SDA线上传输一个数据位，当一个字节按数据位从高位到低位的顺序传输完后，紧接着从设备将拉低SDA线，回传给主设备一个应答位， 此时才认为一个字节真正的被传输完成。当然，并不是所有的字节传输都必须有一个应答位，比如：当从设备不能再接收主设备发送的数据时，从设备将回传一个否 定应答位。数据传输的过程如图所示：

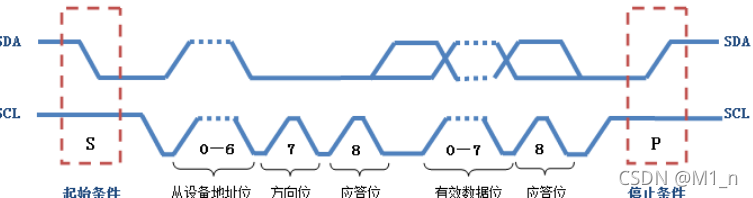

I2C总线上的每一个设备都对应一个唯一的地址，主从设备之间的数据传输是建立在地址的基础上，也就是说，主设备在传输有效数据之前 要先指定从设备的地址，地址指定的过程和上面数据传输的过程一样，只不过大多数从设备的地址是7位的，然后协议规定再给地址添加一个最低位用来表示接下来 数据传输的方向，0表示主设备向从设备写数据，1表示主设备向从设备读数据。如图所示：
（三）硬件I2C和模拟I2C
1.硬件I2C
所谓硬件I2C对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的；软件I2C一般是用GPIO管脚，用软件控制管脚状态以模拟I2C通信波形。
2.模拟I2C
模拟I2C 是通过GPIO，软件模拟寄存器的工作方式，而硬件（固件）I2C是直接调用内部寄存器进行配置。如果要从具体硬件上来看，可以去看下芯片手册。因为固件I2C的端口是固定的，所以会有所区别。
3.区别
硬件I2C的效率要远高于软件的，而软件I2C由于不受管脚限制，接口比较灵活。
可以看底层配置，比如IO口配置，如果配置了IO口的功能（IIC功能）那就是固件IIC，否则就是模拟
可以看IIC写函数，看里面有木有调用现成的函数或者给某个寄存器赋值，如果有，则肯定是固件IIC功能，没有的话肯定是数据一个bit一个bit模拟发生送的，肯定用到了循环，则为模拟。
根据代码量判断，模拟的代码量肯定比固件的要大。
（1）硬件IIC用法比较复杂，模拟IIC的流程更清楚一些。
（2） 硬件IIC速度比模拟快，并且可以用DMA
（3）模拟IIC可以在任何管脚上，而硬件只能在固定管脚上。
软件i2c是程序员使用程序控制SCL,SDA线输出高低电平，模拟i2c协议的时序。一般较硬件i2c稳定，但是程序较为繁琐，但不难。
硬件i2c程序员只要调用i2c的控制函数即可，不用直接的去控制SCL,SDA高低电平的输出。但是有些单片机的硬件i2c不太稳定，调试问题较多。
二、实现AHT20采集程序
1.AHT20芯片的使用过程
void read_AHT20_once(void)
{
delay_ms(10);
reset_AHT20();//重置AHT20芯片
delay_ms(10);
init_AHT20();//初始化AHT20芯片
delay_ms(10);
startMeasure_AHT20();//开始测试AHT20芯片
delay_ms(80);
read_AHT20();//读取AHT20采集的到的数据
delay_ms(5);
}
?2.AHT20芯片读取数据
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
I2C_Start();//I2C启动
I2C_WriteByte(0x71);//I2C写数据
ack_status = Receive_ACK();//收到的应答信息
readByte[0]= I2C_ReadByte();//I2C读取数据
Send_ACK();//发送应答信息
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();
I2C_Stop();//I2C停止函数
//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("读取失败！！！");
}
printf("\r\n");
//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");
}
（四）线路接法

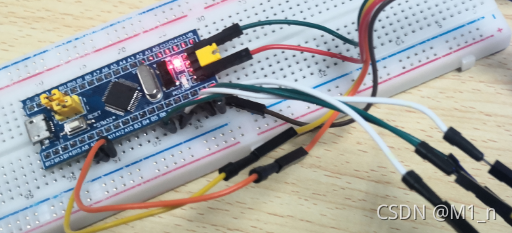

温湿度传感器接法 由于本程序采用的软件I2C实现的，采用GPIO引脚是PB6，PB7。具体定义代码如下
#define SDA_IN() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}
#define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}
#define IIC_SCL PBout(6) //SCL
#define IIC_SDA PBout(7) //SDA
#define READ_SDA PBin(7) 所以，SCL连接PB6，SDA连接PB7。 如果采用硬件I2C进行实现，可以查看关于STM32的原理图，可以看到硬件I2C接口，野火stm32mini开发板的I2C接口是PA2，PA3，要实现硬件I2C读取数据，就根据上面使用的方式进行配置，就可以完成通讯

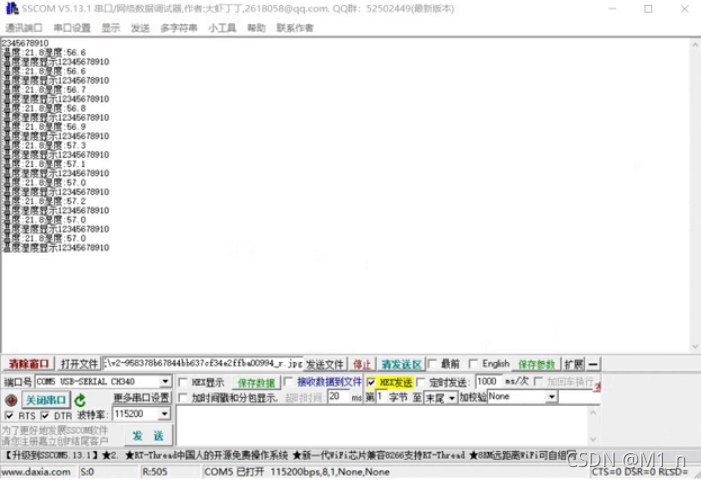

?（五）运行结果
三、温湿度采集——OLED显示
（一）OLED具体内容请参考
（二）添加显示温湿度的代码
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
//-------------
I2C_Start();
I2C_WriteByte(0x71);
ack_status = Receive_ACK();
readByte[0]= I2C_ReadByte();
Send_ACK();
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();
I2C_Stop();
//--------------
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("lyy");
}
/*通过串口显示采集得到的温湿度
printf("\r\n");
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");*/
t=T1/10;
t1=T1%10;
a=(float)(t+t1*0.1);
h=H1/10;
h1=H1%10;
b=(float)(h+h1*0.1);
sprintf(strTemp,"%.1f",a); //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
sprintf(strHumi,"%.1f",b); //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
GUI_ShowCHinese(16,00,16,"温湿度显示",1);
GUI_ShowCHinese(16,20,16,"温度",1);
GUI_ShowString(53,20,strTemp,16,1);
GUI_ShowCHinese(16,38,16,"湿度",1);
GUI_ShowString(53,38,strHumi,16,1);
delay_ms(1500);
delay_ms(1500);
}

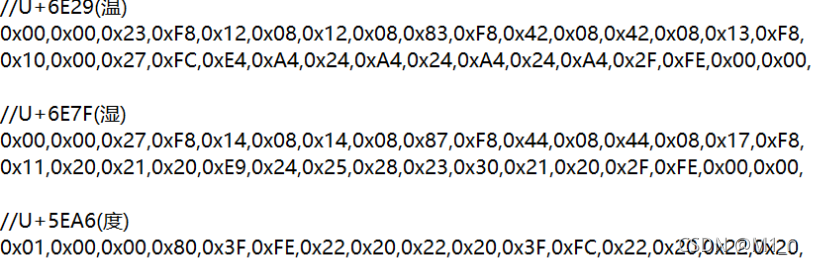

?三）汉字点阵
四）main函数调用
#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init(); //延时函数初始化
uart_init(115200);
IIC_Init();
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0);
while(1)
{
//printf("温度湿度显示");
read_AHT20_once();
OLED_Clear(0);
delay_ms(1500);
}
}
?
