基于I2C/SPI的温湿度采集与OLED显示
一. 基于I2C的温湿度采集(AHT20)
(1)I2C的介绍
- I2C简介
I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。 - I2C 协议的物理层

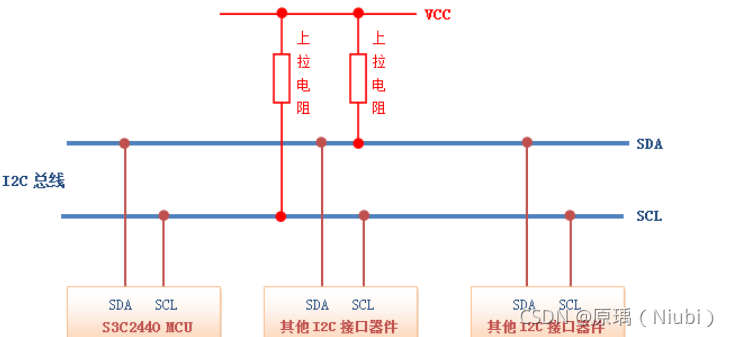

I2C 总线在物理连接上非常简单,分别由一条双向串行数据线SDA ,一条串行时钟线SCL及上拉电阻组成。通信原理是通过对SCL和SDA线高低电平时序的控制,来产生I2C总线协议所需要的信号进行数据的传递。在总线空闲状态时,SCL和SDA被上拉电阻Rp拉高,使SDA和SCL线都保持高电平。 下图为I2C总线物理拓扑图 - I2C 协议的协议层

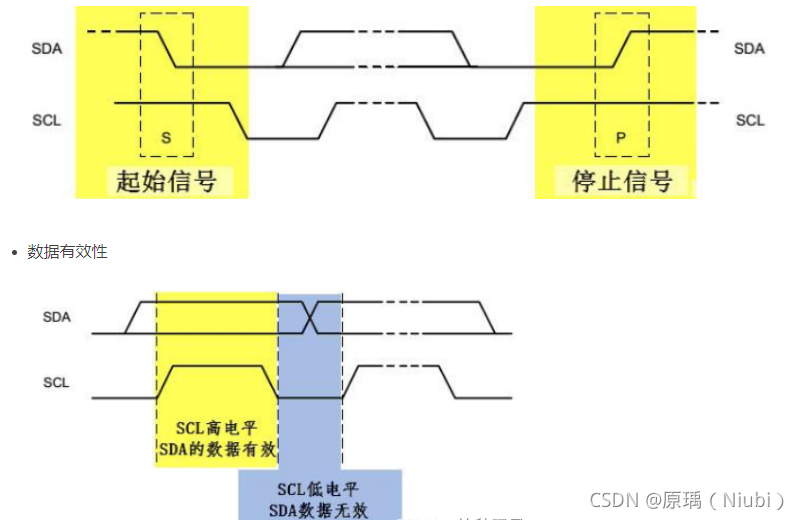

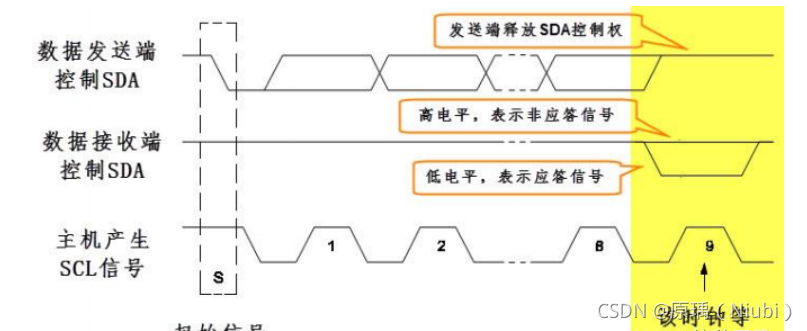

I2C 的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。 从图中可以看出I2C在通讯的时候,只有在SCL处于高电平时,SDA的数据传输才是有效的。SDA 信号线是用于传输数据,SCL 信号线是保证数据同步。 响应 传输时主机产生时钟,在第 9 个时钟时,数据发送端会释放 SDA 的控制权,由数据接收端控制 SDA,若 SDA 为高电平表示非应答信号(NACK),低电平表示应答信号(ACK)
(2)软件I2C和硬件I2C
当硬件I2C管脚不够用时,可以采用软件I2C
两者的区别 硬件 I2C 直接使用外设来控制引脚,可以减轻 CPU 的负担。不过使用硬件I2C 时必须使用某些固定的引脚作为 SCL 和 SDA,软件模拟 I2C 则可以使用任意 GPIO 引脚,相对比较灵活。对于硬件I2C用法比较复杂,软件I2C的流程更清楚一些。如果要详细了解I2C的协议,使用软件I2C可能更好的理解这个过程。在使用I2C过程,硬件I2C可能通信更加快,更加稳定。
(3)AHT20温湿度采集
1. 电路连接

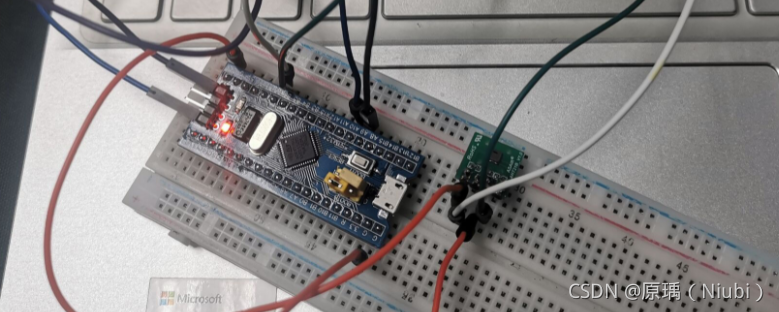

AHT20温湿度传感器与STM32的接线方式:SCL——PB6,SDA——PB7 TTL转USB模块与STM32的接线方式:3.3V——3.3V,GND——GND,RX——TX,TX——RX
2. 代码部分
AHT20芯片的使用主要代码
void read_AHT20_once(void)
{
delay_ms(10);
reset_AHT20();
delay_ms(10);
init_AHT20();
delay_ms(10);
startMeasure_AHT20();
delay_ms(80);
read_AHT20();
delay_ms(5);
}
AHT20芯片读取数据主要代码
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
I2C_Start();
I2C_WriteByte(0x71);
ack_status = Receive_ACK();
readByte[0]= I2C_ReadByte();
Send_ACK();
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
I2C_Stop();
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("读取失败!!!");
}
printf("\r\n");
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");
}
编译调试成功后进行烧录
3. 程序烧录

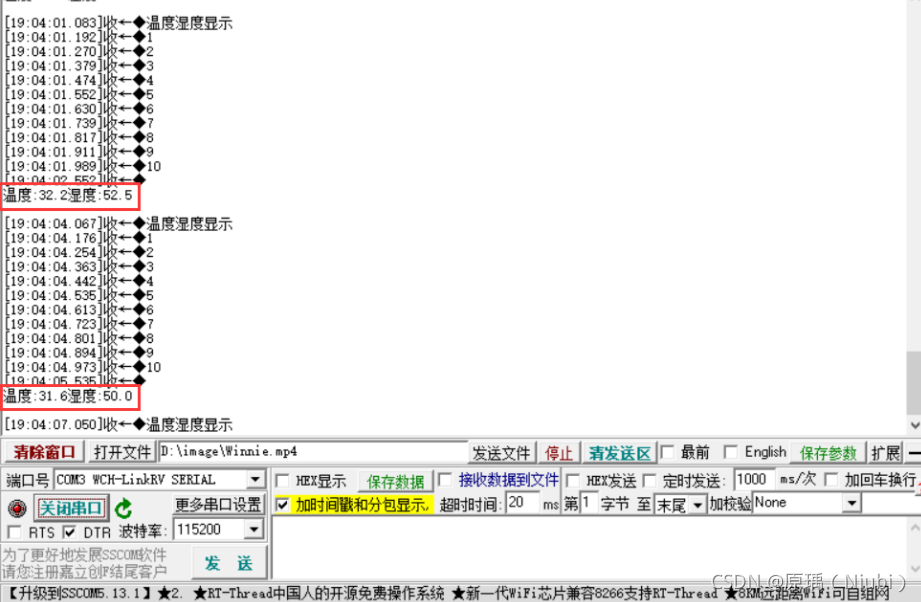

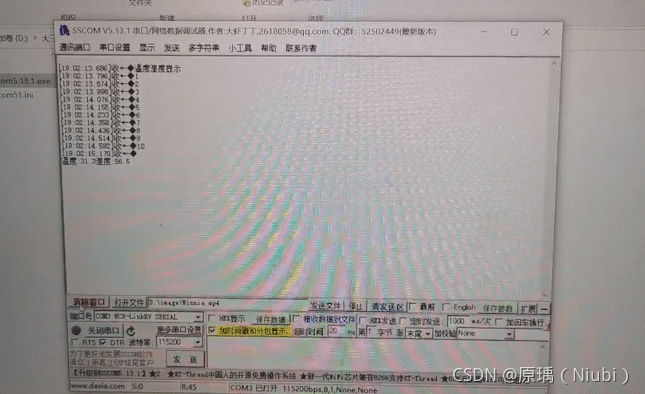

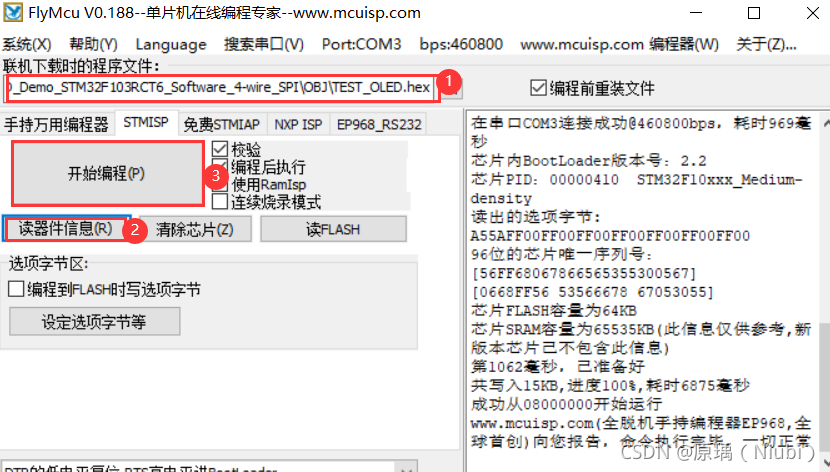

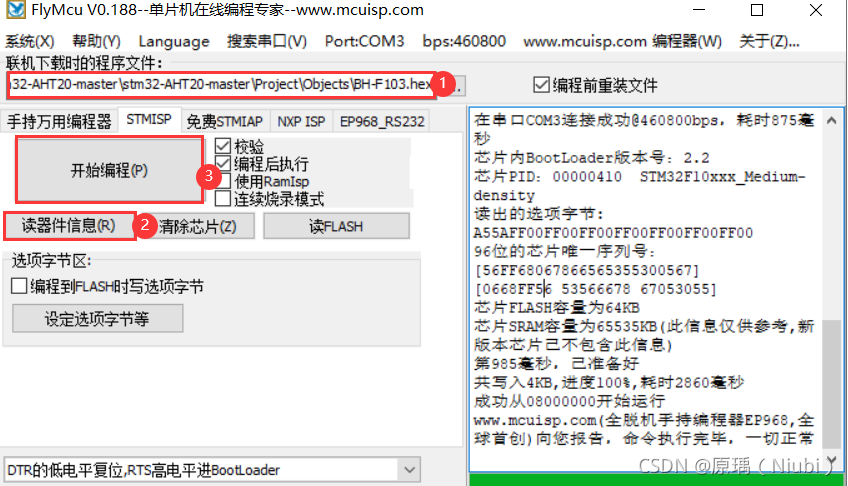

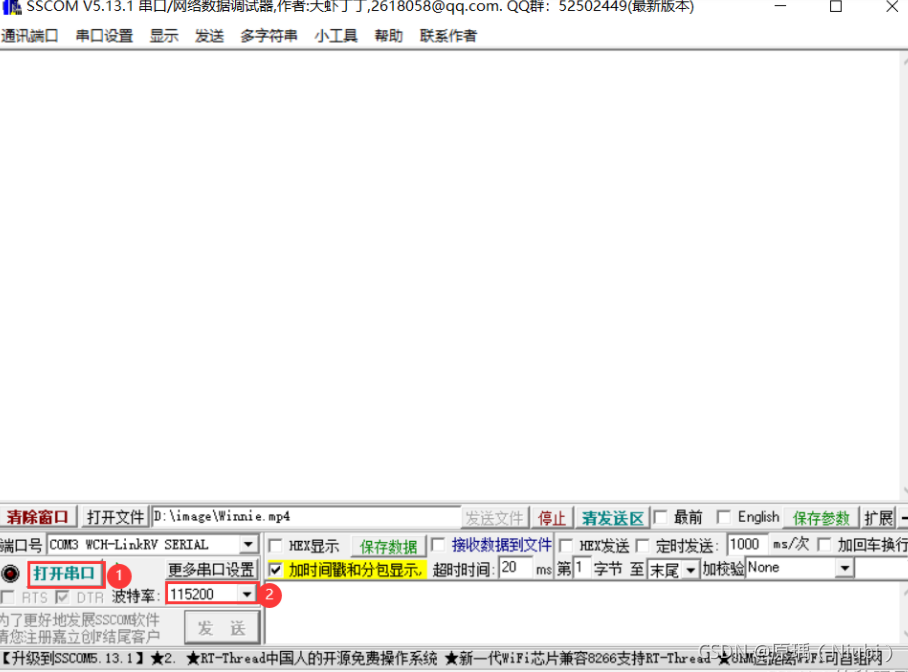

打开FlyMcu进行烧录 4. 读取温度信息 打开串口调试助手,将波特率调整到115200,打开串口,接收数据 观察到接收到室内当前温度和湿度 运行效果如下
二. OLED显示
显示AHT20的温度和湿度;
代码部分 main.c
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
#include "temhum.h"
int main(void)
{
u8 i;
delay_init();
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
AHT20_Init();
OLED_Init();
OLED_Clear(0);
GUI_ShowCHinese(0,20,32,"通信二班",1);
OLED_Display_scroll();
delay_ms(1000);
delay_ms(1000);
delay_ms(1000);
delay_ms(1000);
delay_ms(1000);
delay_ms(1000);
delay_ms(1000);
while(1)
{
TEST_Chinese();
OLED_Clear(0);
for(i=0;i<5;i++)
{
TEST_Menu2();
delay_ms(500);
}
OLED_Clear(0);
}
}
读取温湿度并显示的函数代码
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
I2C_Start();
I2C_WriteByte(0x71);
ack_status = Receive_ACK();
readByte[0]= I2C_ReadByte();
Send_ACK();
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
I2C_Stop();
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("lyy");
}
t=T1/10;
t1=T1%10;
a=(float)(t+t1*0.1);
h=H1/10;
h1=H1%10;
b=(float)(h+h1*0.1);
sprintf(strTemp,"%.1f",a);
sprintf(strHumi,"%.1f",b);
GUI_ShowCHinese(16,00,16,"温湿度显示",1);
GUI_ShowCHinese(16,20,16,"温度",1);
GUI_ShowString(53,20,strTemp,16,1);
GUI_ShowCHinese(16,38,16,"湿度",1);
GUI_ShowString(53,38,strHumi,16,1);
delay_ms(1500);
delay_ms(1500);
}

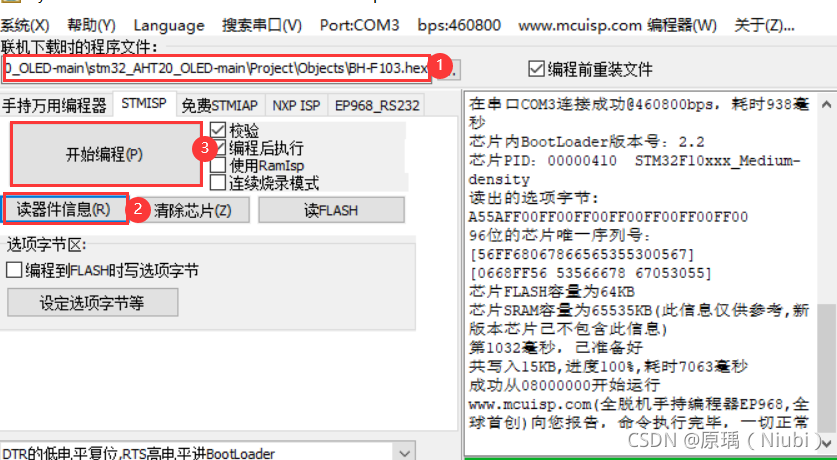

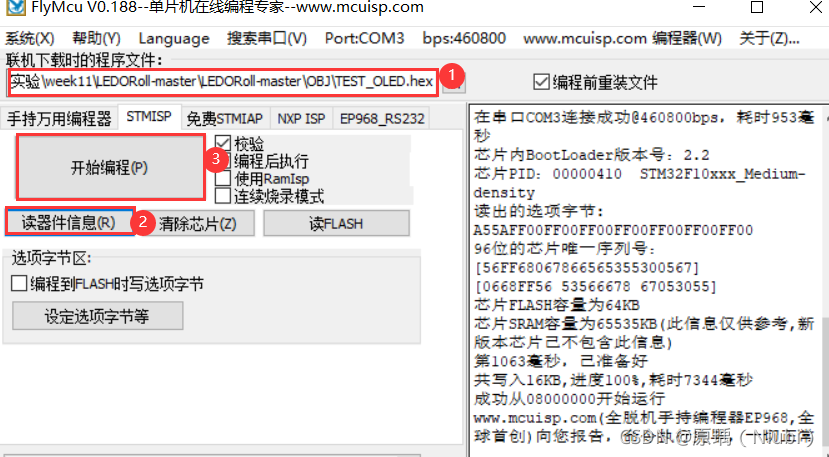

程序烧录 显示温湿度
显示自己的学号和姓名;
代码部分
void GUI_ShowCHinese(u8 x,u8 y,u8 hsize,u8 *str,u8 mode)
{
while(*str!='\0')
{
if(hsize == 16)
{
GUI_ShowFont16(x,y,str,mode);
}
else if(hsize == 24)
{
GUI_ShowFont24(x,y,str,mode);
}
else if(hsize == 32)
{
GUI_ShowFont32(x,y,str,mode);
}
else
{
return;
}
x+=hsize;
if(x>WIDTH-hsize)
{
x=0;
y+=hsize;
}
str+=2;
}
}
main.c主要部分代码
int main(void)
{
delay_init();
OLED_Init();
OLED_Clear(0);
while(1)
{
TEST_MainPage();
}
}
烧录程序 显示姓名学号
上下或左右的滑动显示长字符
代码部分
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init();
NVIC_Configuration();
OLED_Init();
OLED_Clear(0);
OLED_WR_Byte(0x2E,OLED_CMD);
OLED_WR_Byte(0x27,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0xFF,OLED_CMD);
TEST_MainPage();
OLED_WR_Byte(0x2F,OLED_CMD);
}
水平左右滚动部分代码
OLED_WR_Byte(0x2E,OLED_CMD);
OLED_WR_Byte(0x26,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x07,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0xFF,OLED_CMD);
OLED_WR_Byte(0x2F,OLED_CMD);
烧录程序 运行效果
总结
本次实验学会了I2C总线协议,并通过AHT20温湿度的数据采集来更好的理解I2C协议;学习SPI协议,使用SPI通信方式进行OLED的显示,通过三个具体实例:显示温湿度、显示学号姓名、屏幕滑动显示字符,使我更清楚对OLED显示的使用。
