一.温湿度采集
1.了解I2C总线协议
1.什么是I2C协议
I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。
2.I2C 协议的物理层和协议层
①物理层
I2C是一个支持设备的总线。可连接多个 I2C 通讯设备，支持多个通讯主机及多个通讯从机。对于I2C 总线，只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。

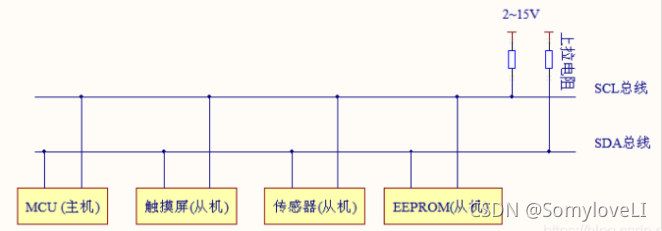

I2C 通讯设备常用连接方式（引用野火资料中的图）
②协议层
主要是定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等。
通讯的起始和停止信号

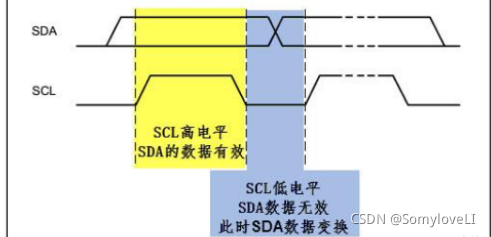

数据有效性
从图中可以看出I2C在通讯的时候，只有在SCL处于高电平时，SDA的数据传输才是有效的。SDA 信号线是用于传输数据，SCL 信号线是保证数据同步。

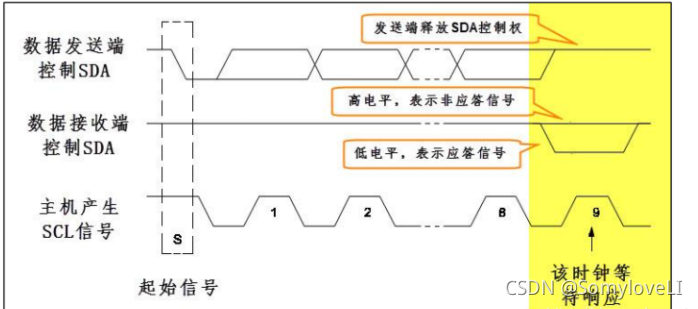

响应
当SDA传输数据后，接收方对接受到的数据进行一个应答。如果希望继续进行传输数据，则回应应答信号（低电平），否则回应非应答信号（高电平）。
3.I2C的两种方式——硬件I2C和软件I2C
①硬件I2C
直接利用 STM32 芯片中的硬件 I2C 外设。
硬件I2C的使用
只要配置好对应的寄存器，外设就会产生标准串口协议的时序。在初始化好 I2C 外设后，只需要把某寄存器位置 1，此时外设就会控制对应的 SCL 及 SDA 线自动产生 I2C 起始信号，不需要内核直接控制引脚的电平。
②软件I2C
直接使用 CPU 内核按照 I2C 协议的要求控制 GPIO 输出高低电平，从而模拟I2C。
软件I2C的使用
需要在控制产生 I2C 的起始信号时，控制作为 SCL 线的 GPIO 引脚输出高电平，然后控制作为 SDA 线的 GPIO 引脚在此期间完成由高电平至低电平的切换，最后再控制SCL 线切换为低电平，这样就输出了一个标准的 I2C 起始信号。
③两者的差别
硬件 I2C 直接使用外设来控制引脚，可以减轻 CPU 的负担。不过使用硬件I2C 时必须使用某些固定的引脚作为 SCL 和 SDA，软件模拟 I2C 则可以使用任意 GPIO 引脚，相对比较灵活。对于硬件I2C用法比较复杂，软件I2C的流程更清楚一些。如果要详细了解I2C的协议，使用软件I2C可能更好的理解这个过程。在使用I2C过程，硬件I2C可能通信更加快，更加稳定。
2.实现AHT20采集程序
主要代码的分析
①AHT20芯片的使用过程
void read_AHT20_once(void)
{
delay_ms(10);
reset_AHT20();//重置AHT20芯片
delay_ms(10);
init_AHT20();//初始化AHT20芯片
delay_ms(10);
startMeasure_AHT20();//开始测试AHT20芯片
delay_ms(80);
read_AHT20();//读取AHT20采集的到的数据
delay_ms(5);
}
②AHT20芯片读取数据
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
I2C_Start();//I2C启动
I2C_WriteByte(0x71);//I2C写数据
ack_status = Receive_ACK();//收到的应答信息
readByte[0]= I2C_ReadByte();//I2C读取数据
Send_ACK();//发送应答信息
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();
I2C_Stop();//I2C停止函数
//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("读取失败！！！");
}
printf("\r\n");
//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");
}
结果显示:
3.温湿度的OLED（4SPI）显示
1.在上述温湿度采集的基础上添加OLED显示的相关代码配置。

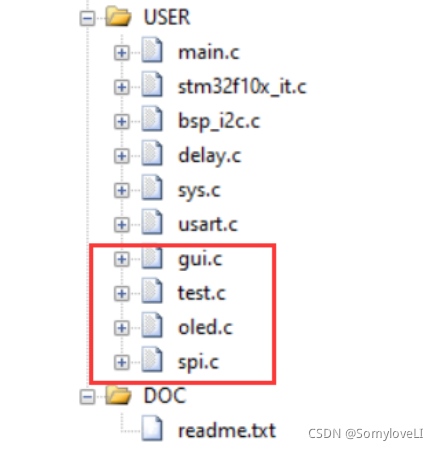

在USER的目录下添加如下文件以及相关头文件：
在前面温湿度采集的代码中修改main.c文件
main.c
#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init(); //延时函数初始化
uart_init(115200);
IIC_Init();
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0);
while(1)
{
//printf("温度湿度显示");
read_AHT20_once();
OLED_Clear(0);
delay_ms(1500);
}
}
修改bsp_i2c.c文件中的read_AHT20函数如下：
void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}
//-------------
I2C_Start();
I2C_WriteByte(0x71);
ack_status = Receive_ACK();
readByte[0]= I2C_ReadByte();
Send_ACK();
readByte[1]= I2C_ReadByte();
Send_ACK();
readByte[2]= I2C_ReadByte();
Send_ACK();
readByte[3]= I2C_ReadByte();
Send_ACK();
readByte[4]= I2C_ReadByte();
Send_ACK();
readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();
I2C_Stop();
//--------------
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;
H1 = (H1*1000)/1024/1024;
T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];
T1 = (T1*2000)/1024/1024 - 500;
AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;
AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;
AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("lyy");
}
printf("\r\n");
printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("\r\n");
t=T1/10;
t1=T1%10;
a=(float)(t+t1*0.1);
h=H1/10;
h1=H1%10;
b=(float)(h+h1*0.1);
sprintf(strTemp,"%.1f",a); //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
sprintf(strHumi,"%.1f",b); //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
//printf(strTemp);
//printf("/r/n");
GUI_ShowCHinese(16,00,16,"温湿度显示",1);
GUI_ShowCHinese(16,20,16,"温度",1);
GUI_ShowString(53,20,strTemp,16,1);
GUI_ShowCHinese(16,38,16,"湿度",1);
GUI_ShowString(53,38,strHumi,16,1);
delay_ms(1500);
delay_ms(1500);
delay_ms(1500);
delay_ms(1500);
}
图中有中文显示，所以要利用取字模工具获取相应的点阵字
这里取出的点阵字：
"温",0x00,0x00,0x23,0xF8,0x12,0x08,0x12,0x08,0x83,0xF8,0x42,0x08,0x42,0x08,0x13,0xF8,
0x10,0x00,0x27,0xFC,0xE4,0xA4,0x24,0xA4,0x24,0xA4,0x24,0xA4,0x2F,0xFE,0x00,0x00,/*"温",0*/
"度",0x01,0x00,0x00,0x80,0x3F,0xFE,0x22,0x20,0x22,0x20,0x3F,0xFC,0x22,0x20,0x22,0x20,
0x23,0xE0,0x20,0x00,0x2F,0xF0,0x24,0x10,0x42,0x20,0x41,0xC0,0x86,0x30,0x38,0x0E,/*"度",0*/
"湿",0x00,0x00,0x27,0xF8,0x14,0x08,0x14,0x08,0x87,0xF8,0x44,0x08,0x44,0x08,0x17,0xF8,
0x11,0x20,0x21,0x20,0xE9,0x24,0x25,0x28,0x23,0x30,0x21,0x20,0x2F,0xFE,0x00,0x00,/*"湿",0*/
"显",0x00,0x00,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,
0x04,0x40,0x44,0x44,0x24,0x44,0x14,0x48,0x14,0x50,0x04,0x40,0xFF,0xFE,0x00,0x00,/*"显",0*/
"示",0x00,0x00,0x3F,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFE,0x01,0x00,
0x01,0x00,0x11,0x10,0x11,0x08,0x21,0x04,0x41,0x02,0x81,0x02,0x05,0x00,0x02,0x00,/*"示",0*/

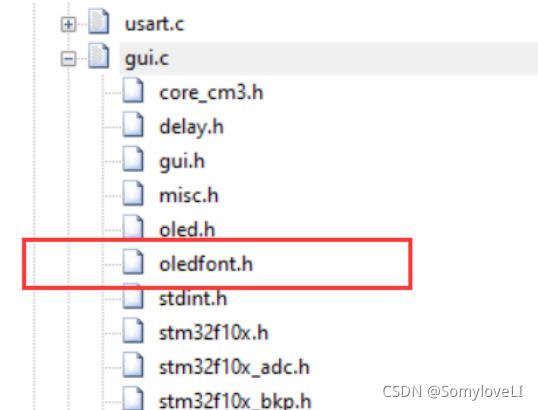

将上述文件放在项目的USER文件夹下
编译生成HEX文件，利用串口下载程序将代码烧录到STM32芯片上，打开串口调试助手，打开串口
效果如下：
二.OLED显示
1.了解SPI（串行外设接口）
- 什么是SPI？
SPI(Serial Peripheral Interface)[串行外围接口]是一种接口总线，通常用于与闪存、传感器、实时时钟(RTCs)、模数转换器等进行通信。 串行外围接口(SPI)总线是由摩托罗拉公司开发的，用于在主设备和从设备之间提供全双工同步串行通信。
2.SPI接口

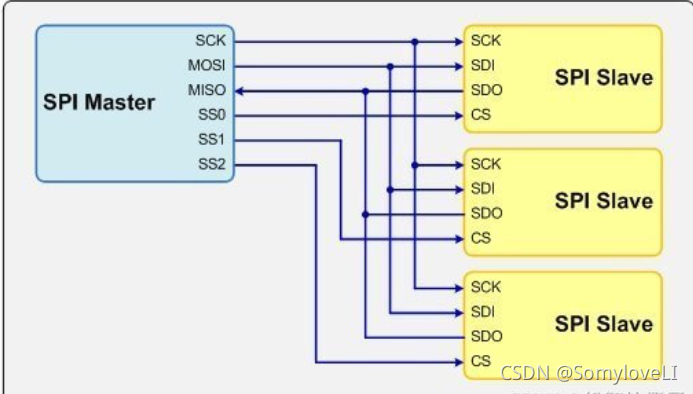

如图1所示，一个标准的SPI连接涉及到一个主机master使用串行时钟(SCK)、主输出从输入(MOSI)、主输出从输出(MISO)和从选择(SS)线连接到一个或几个从机slave。SCK、MOSI和MISO信号可以由从机slave共享，而每个从机slave都有一条唯一的SS线。

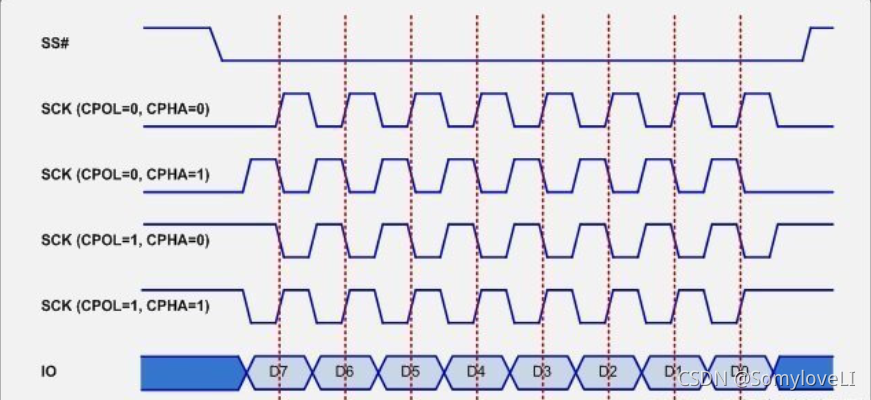

2.1 SPI模式：极性和时钟相位

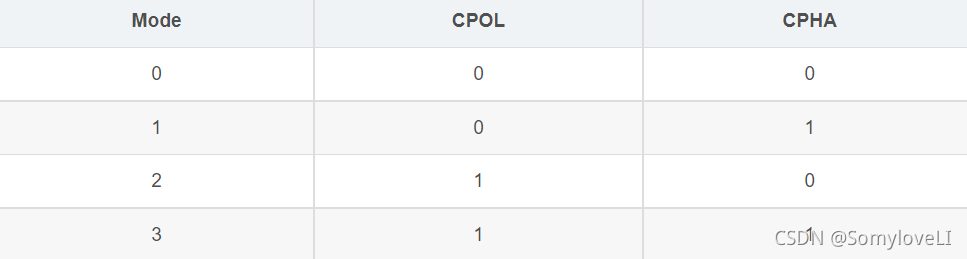

SPI接口没有定义数据交换协议，限制了开销并允许高速数据流。时钟极性(CPOL)和时钟相位(CPHA)可以指定为“0”或“1”，形成四种独特的模式，以提供主从通信的灵活性，如图2所示。
如果CPOL和CPHA都为’ 0 ‘(定义为模式0)，则在时钟的前上升沿采样数据。目前,模式0是SPI总线通信最常见的模式。如果CPOL为’ 1 ‘，CPHA为’ 0 '(模式2)，则在时钟的前降边缘采样数据。同样，CPOL = ’ 0 '和CPHA = ’ 1 ’ (Mode 1)在尾降边缘采样，CPOL = ’ 1 '和CPHA = ’ 1 ’ (Mode 3)在尾升边缘采样。下面的表1总结了可用的模式
CPOL：时钟极性，表示时钟线空闲时是高电平1还是低电平0。
CPHA：时钟相位，表示是在时钟的前沿0还是尾沿1采样数据
2.2 SPI三线总线和多IO配置
除了标准的4线配置外，SPI接口还扩展到包括各种IO标准，包括用于减少引脚数的3线和用于更高吞吐量的双或四I/O。
在3线模式下，MOSI和MISO线路组合成单个双向数据线，如图3所示。事务是半双工的，以允许双向通信。减少数据线的数量并以半双工模式运行也会降低最大可能的吞吐量; 许多3线设备具有低性能要求，而设计时考虑到低引脚数。
多I/O变体（如双I/O和四I/O）在标准外添加了额外的数据线，以提高吞吐量。利用多I/O模式的组件可以与并行器件的读取速度相媲美，同时仍然可以减少引脚数量。这种性能提升使得能够从闪存中随机访问和直接执行程序（XIP）。

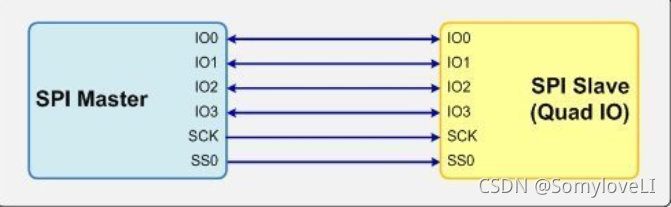

例如，四路I/O设备在与高速设备通信时可提供四倍于标准4线SPI接口的性能。图4显示了单个四通道IO从站配置的示例。
3. SPI总线事务
SPI协议没有定义数据流的结构; 数据的组成完全取决于组件设计者。但是，许多设备遵循相同的基本格式来发送和接收数据，从而允许来自不同供应商的部件之间的互操作性。
3.1 简单SPI写事务

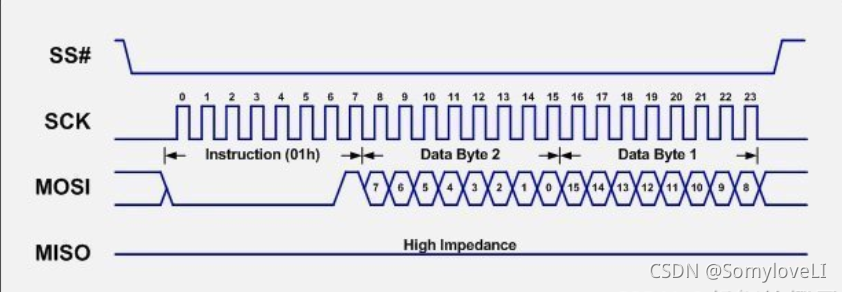

大多数SPI闪存都有一个写状态寄存器命令，用于写入一个或两个字节的数据，如图5所示。要写入状态寄存器，SPI主机首先启用当前器件的从选择线。然后，主设备输出适当的指令，后跟两个数据字节，用于定义预期的状态寄存器内容。由于事务不需要返回任何数据，因此从设备将MISO线保持在高阻抗状态，并且主设备屏蔽任何输入数据。最后，从机选择信号被取消以结束事务。

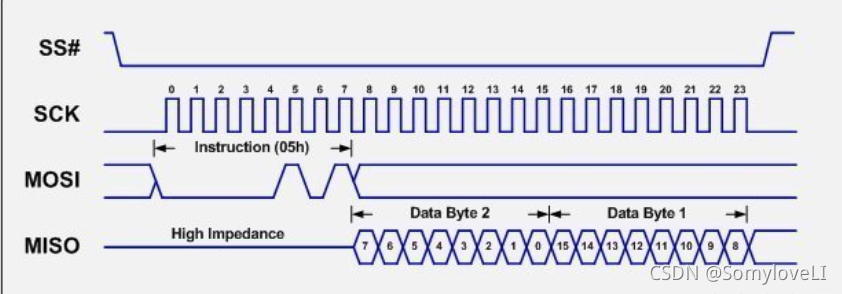

3.2 简单SPI读事务
状态寄存器读取事务与写入事务类似，但现在利用从器件返回的数据，如图6所示。在发送读取状态寄存器指令后，从器件开始以MISO线路传输数据，数率为每八个时钟周期一个字节。主机接收比特流并通过取消SS信号来完成事务。
3.3 四线IO事务
由于其性能的提高，四线IO在闪存中越来越受欢迎。四线IO没有使用单输出和单输入接口，而是使用4条独立的半双工数据线来传输和接收数据，其性能是标准四线SPI的四倍。

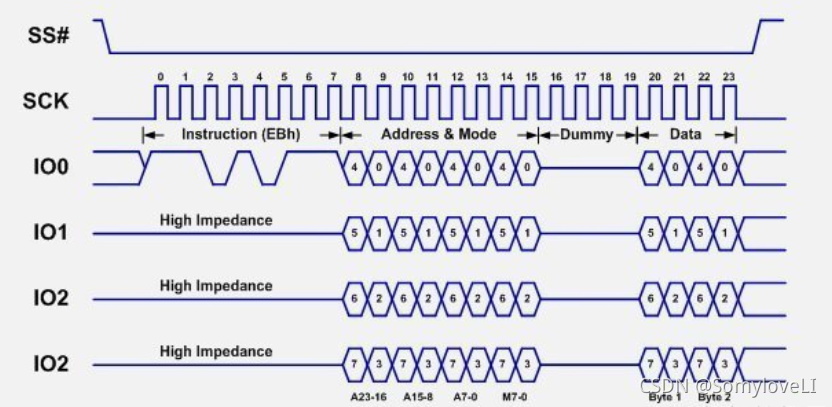

图7显示了Spansion S25FL016K串行NorFLASH器件的读取示例命令。要从器件读取，主器件首先在第一个IO线上发送快速读取命令（EBh），而其他所有命令都处于三态。接下来，主机发送地址; 由于接口现在有4条双向数据线，因此它可以利用它们在8个时钟周期内发送一个完整的24位地址和8个模式位。然后，该地址跟随2个虚拟字节（4个时钟周期），以允许器件有额外的时间来设置初始地址。
在主机发送地址周期和虚拟字节之后，组件开始发送数据字节; 每个时钟周期由分布在4个IO线上的数据半字节组成，每个数据字节总共有两个时钟周期。
2.使用0.96寸OLED显示屏显示数据

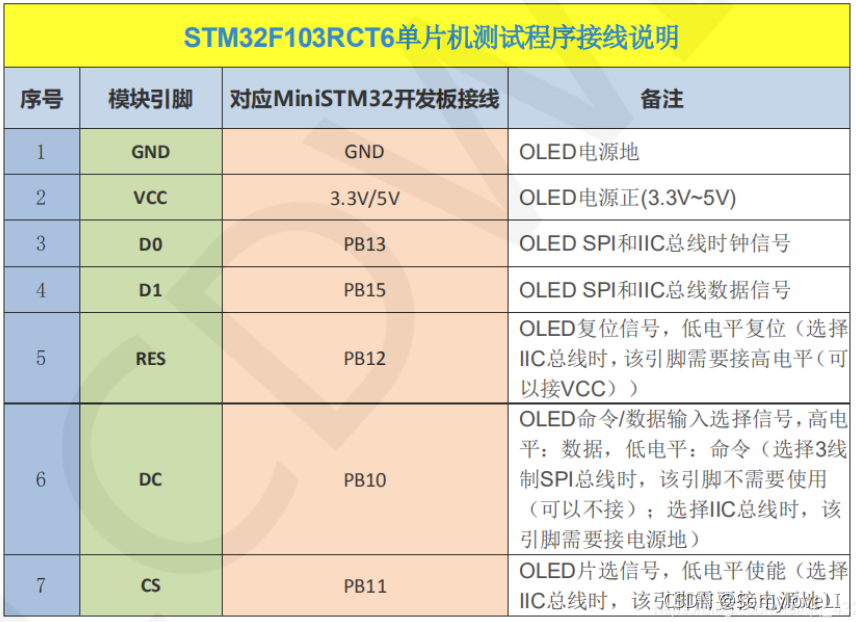

1.连线指引：
2.找到姓名的中文点阵
李科–汉字点阵编码：
//U+674E(李)
0x01,0x00,0x01,0x00,0x7F,0xFC,0x05,0x40,0x09,0x20,0x11,0x10,0x60,0x0C,0x0F,0xC0,
0x00,0x80,0x01,0x00,0x7F,0xFC,0x01,0x00,0x01,0x00,0x07,0x00,0x00,0x00,0x00,0x00,
//U+79D1(科)
0x00,0x10,0x06,0x90,0x38,0x50,0x08,0x50,0x09,0x10,0x7E,0x90,0x08,0x90,0x18,0x1C,
0x1D,0xF0,0x2A,0x10,0x48,0x10,0x08,0x10,0x08,0x10,0x08,0x10,0x00,0x00,0x00,0x00,

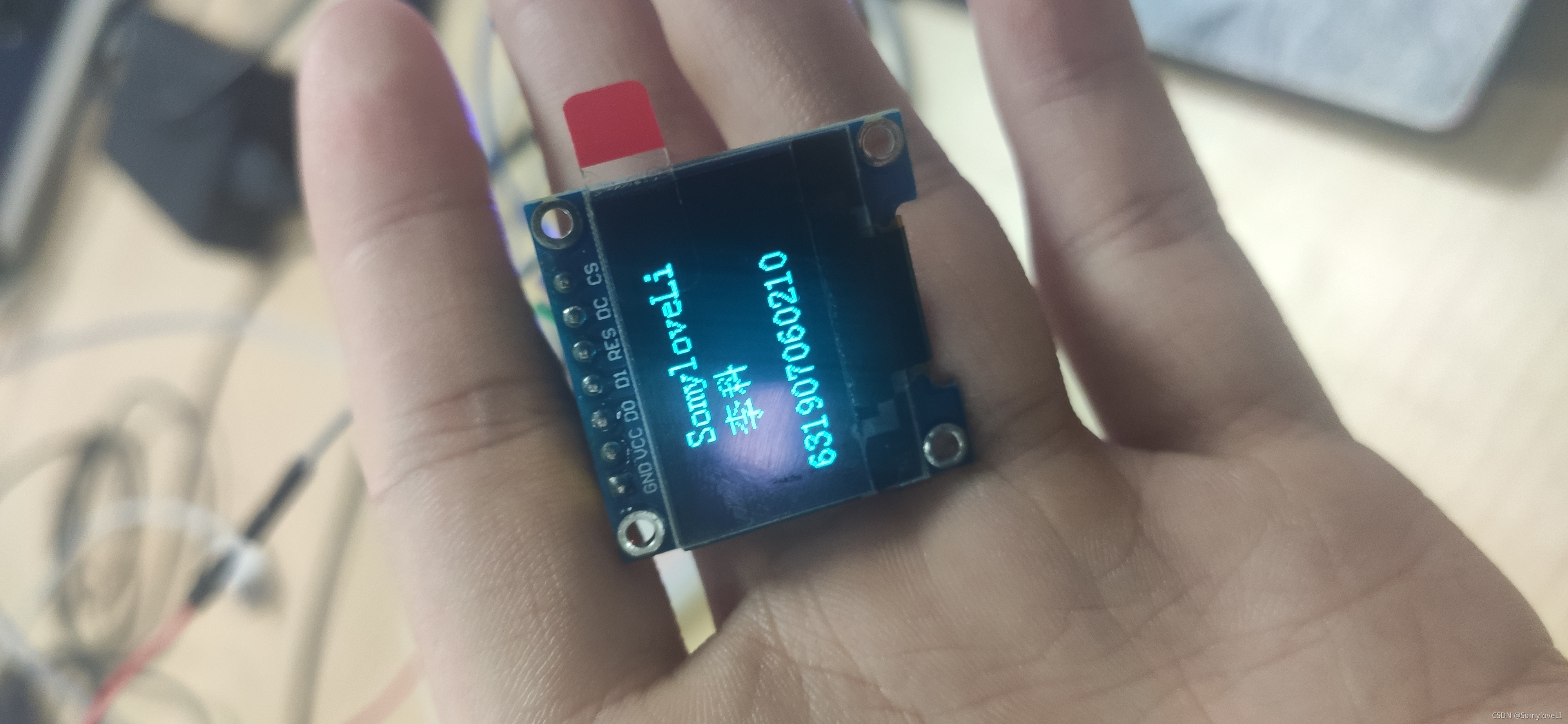

编写显示函数
void TEST_MainPage(void)
{
GUI_ShowCHinese(28,20,16,"李静",1);//中文姓名
GUI_ShowString(4,48,"631907060311",16,1);//数字详细
delay_ms(1500);
delay_ms(1500);
}
修改main函数
int main(void)
{
delay_init(); //延时函数初始化
OLED_Init(); //初始化OLED
OLED_Clear(0); //清屏（全黑）
while(1)
{
TEST_MainPage(); //界面显示
}
}
3.OLED滑动显示长字符
水平向左向右滚动
OLED_WR_Byte(0x2E,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x26,OLED_CMD); //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 7
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
垂直滚动
OLED_WR_Byte(0x2e,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x29,OLED_CMD); //水平垂直和水平滚动左右 29/2a
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 1
OLED_WR_Byte(0x01,OLED_CMD); //垂直滚动偏移量
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
二.对将要显示的汉字进行取模
显示：他朝若能同淋雪，此生也算共白头
"他",0x08,0x40,0x08,0x40,0x0A,0x48,0x12,0x58,0x12,0xE8,0x37,0x48,0x52,0x48,0x12,0x48,
0x12,0x48,0x12,0x58,0x12,0x40,0x12,0x04,0x12,0x04,0x11,0xFC,0x00,0x00,0x00,0x00,
"朝",0x08,0x00,0x08,0x7C,0x7F,0x44,0x08,0x44,0x3E,0x44,0x22,0x7C,0x3E,0x44,0x22,0x44,
0x3E,0x7C,0x08,0x44,0x7F,0x44,0x08,0x84,0x08,0x84,0x09,0x1C,0x00,0x00,0x00,0x00,
"若",0x08,0x20,0x08,0x20,0x7F,0xFC,0x0A,0x20,0x02,0x00,0x7F,0xFC,0x04,0x00,0x08,0x00,
0x1F,0xF0,0x68,0x10,0x08,0x10,0x08,0x10,0x0F,0xF0,0x08,0x10,0x00,0x00,0x00,0x00,
"能",0x08,0x40,0x10,0x4C,0x22,0x70,0x7F,0x44,0x01,0x44,0x00,0x3C,0x3E,0x00,0x22,0x44,
0x3E,0x48,0x22,0x70,0x3E,0x40,0x22,0x44,0x22,0x44,0x26,0x3C,0x00,0x00,0x00,0x00,
"同",0x3F,0xFC,0x20,0x04,0x20,0x04,0x2F,0xF4,0x20,0x04,0x20,0x04,0x27,0xE4,0x24,0x24,
0x24,0x24,0x24,0x24,0x27,0xE4,0x20,0x04,0x20,0x04,0x20,0x1C,0x00,0x00,0x00,0x00,
"淋",0x01,0x10,0x21,0x10,0x11,0x10,0x07,0xBC,0x41,0x10,0x23,0x30,0x03,0xB8,0x15,0x58,
0x15,0x54,0x29,0x90,0x21,0x10,0x41,0x10,0x41,0x10,0x01,0x10,0x00,0x00,0x00,0x00,
"雪",0x1F,0xF0,0x01,0x00,0x7F,0xFC,0x41,0x04,0x5D,0x74,0x01,0x00,0x1D,0x70,0x00,0x00,
0x3F,0xF8,0x00,0x08,0x1F,0xF8,0x00,0x08,0x3F,0xF8,0x00,0x08,0x00,0x00,0x00,0x00,
",",0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x00,0x20,0x00,0x20,0x00,0x00,0x00,
"此",0x04,0x40,0x04,0x40,0x04,0x40,0x24,0x48,0x24,0x48,0x27,0x50,0x24,0x60,0x24,0x40,
0x24,0x40,0x24,0x40,0x24,0x40,0x27,0x44,0x78,0x44,0x00,0x3C,0x00,0x00,0x00,0x00,
"生",0x01,0x00,0x11,0x00,0x11,0x00,0x1F,0xF8,0x21,0x00,0x21,0x00,0x41,0x00,0x01,0x00,
0x1F,0xF0,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x7F,0xFC,0x00,0x00,0x00,0x00,
"也",0x01,0x00,0x01,0x00,0x11,0x30,0x11,0xD0,0x13,0x10,0x1D,0x10,0x71,0x10,0x11,0x10,
0x11,0x10,0x11,0x30,0x11,0x04,0x10,0x04,0x10,0x04,0x0F,0xFC,0x00,0x00,0x00,0x00,
"算",0x10,0x40,0x3F,0x7C,0x44,0x90,0x1F,0xF0,0x10,0x10,0x1F,0xF0,0x10,0x10,0x1F,0xF0,
0x10,0x10,0x1F,0xF0,0x04,0x40,0x7F,0xFC,0x08,0x40,0x10,0x40,0x00,0x00,0x00,0x00,
"共",0x08,0x20,0x08,0x20,0x08,0x20,0x3F,0xF8,0x08,0x20,0x08,0x20,0x08,0x20,0x08,0x20,
0x7F,0xFC,0x00,0x00,0x08,0x20,0x10,0x10,0x20,0x08,0x40,0x04,0x00,0x00,0x00,0x00,
"白",0x04,0x00,0x08,0x00,0x3F,0xF8,0x20,0x08,0x20,0x08,0x20,0x08,0x20,0x08,0x3F,0xF8,
0x20,0x08,0x20,0x08,0x20,0x08,0x20,0x08,0x3F,0xF8,0x20,0x08,0x00,0x00,0x00,0x00,
"头",0x04,0x40,0x02,0x40,0x02,0x40,0x10,0x40,0x08,0x40,0x08,0x40,0x00,0x40,0x7F,0xFC,
0x00,0x80,0x00,0xA0,0x01,0x10,0x02,0x08,0x0C,0x04,0x30,0x04,0x00,0x00,0x00,0x00,
三.实现代码
在显示文字的代码基础上，修改main函数
main.c
#include "delay.h"
#include "sys.h"
#include "oled.h"
#include "gui.h"
#include "test.h"
int main(void)
{
delay_init(); //延时函数初始化
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0); //清屏（全黑）
OLED_WR_Byte(0x2E,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x27,OLED_CMD); //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 7
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD); //虚拟字节
TEST_MainPage();
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
}
修改显示函数TEST_MainPage
void TEST_MainPage(void)
{
GUI_ShowCHinese(10,20,16,"昨夜西风凋碧树，独上高楼，望尽天涯路。欲寄彩笺兼尺素，山水长阔知何处。",1);
delay_ms(1500);
delay_ms(1500);
}
运行代码，结果显示：
三.总结
此次实验了解到在温湿度能够成功采集的基础上，为STM32配置相关引脚，将温湿度传感器的数据通过处理传输到OLED上，根据相关文字显示的要求，如中文要利用汉字点库转换才能在OLED上显示。
OLED显示屏显示自己名字过程主要是对应字库的一个了解，以及怎么实现将点阵格式转换成十六进制格式。出来了给出的几个中文的点阵之外，其他的显示也都是依据点阵进行的存储。其实，整个显示屏也是一个点阵，显示过程就是将显示屏整个点阵中的每个小点进行改变，从而实现显示。
OLED屏滚动显示文字，在直接显示文字的基础上，只需添加滚动命令，只有在汉字取模写点阵时要耗费点功夫，其它过程都比较简单。
四.参考文献
https://blog.csdn.net/qq_43279579/article/details/111414037.
https://blog.csdn.net/qq_45659777/article/details/121454312?spm=1001.2014.3001.5501.
https://blog.csdn.net/qq_45659777/article/details/121456548?spm=1001.2014.3001.5501.
完整代码参考点击此处.
