一、I2C协议简介

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。
??I2C(芯片间)总线接口连接微控制器和串行I2C总线。它提供多主机功能，控制所有I2C总线特定的
时序、协议、仲裁和定时。支持标准和快速两种模式，同时与SMBus 2.0兼容。
I2C模块有多种用途，包括CRC码的生成和校验、SMBus(系统管理总线—System Management
Bus)和PMBus(电源管理总线—Power Management Bus)。
根据特定设备的需要，可以使用DMA以减轻CPU的负担。
??
??所谓硬件I2C对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的；软件I2C一般是用GPIO管脚，用软件控制管脚状态以模拟I2C通信波形。
硬件I2C的效率要远高于软件的，而软件I2C由于不受管脚限制，接口比较灵活。
模拟I2C 是通过GPIO，软件模拟寄存器的工作方式，而硬件（固件）I2C是直接调用内部寄存器进行配置。如果要从具体硬件上来看，可以去看下芯片手册。因为固件I2C的端口是固定的，所以会有所区别。

二、采集温湿度数据

1.main.c代码

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"


int main(void)
{
	delay_init();     //?óê±oˉêy3?ê??ˉ
	uart_init(115200);	 //′??ú3?ê??ˉ?a115200
	IIC_Init();
		while(1)
	{
		printf("温度湿度显示");
		read_AHT20_once();
		delay_ms(1500);
  }
}

2.AHT20芯片的使用过程

void  read_AHT20_once(void)
{
	delay_ms(10);

	reset_AHT20();//重置AHT20芯片
	delay_ms(10);

	init_AHT20();//初始化AHT20芯片
	delay_ms(10);

	startMeasure_AHT20();//开始测试AHT20芯片
	delay_ms(80);

	read_AHT20();//读取AHT20采集的到的数据
	delay_ms(5);
}

3.AHT20芯片读取数据

void read_AHT20(void)
{
	uint8_t   i;

	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}
	I2C_Start();//I2C启动

	I2C_WriteByte(0x71);//I2C写数据
	ack_status = Receive_ACK();//收到的应答信息
	readByte[0]= I2C_ReadByte();//I2C读取数据
	Send_ACK();//发送应答信息

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();//I2C停止函数
	//判断读取到的第一个字节是不是0x08，0x08是该芯片读取流程中规定的，如果读取过程没有问题，就对读到的数据进行相应的处理
	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("读取失败！！！");

	}
	printf("\r\n");
	//根据AHT20芯片中，温度和湿度的计算公式，得到最终的结果，通过串口显示

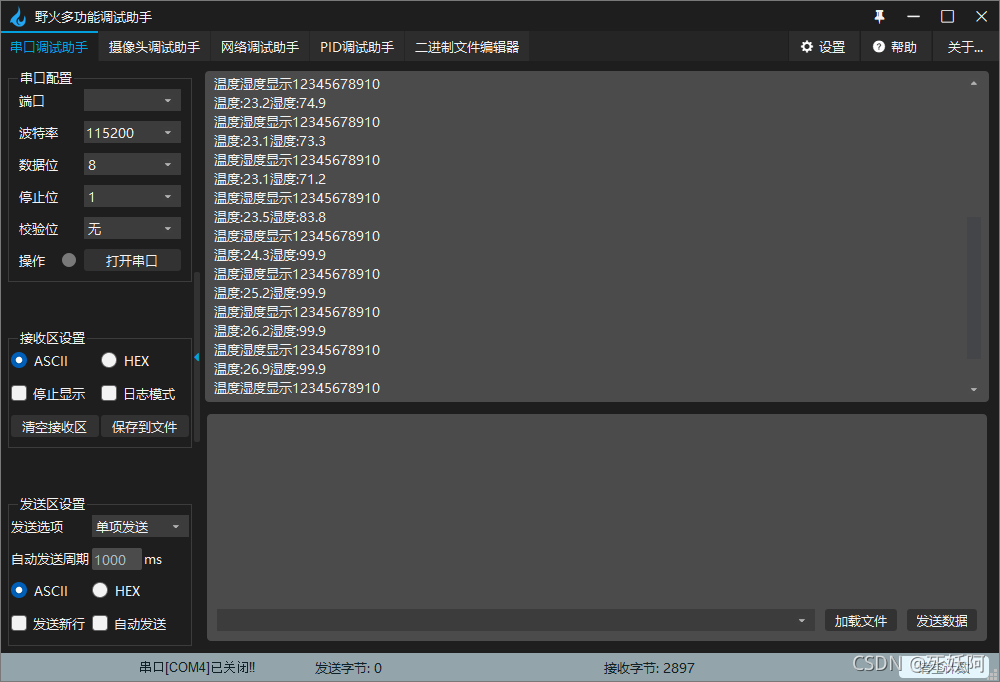

	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");
}

4.温湿度传感器具体接法

由于本程序采用的软件I2C实现的，采用GPIO引脚是PB6，PB7。具体定义代码如下
#define SDA_IN() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}
#define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}
#define IIC_SCL PBout(6) //SCL
#define IIC_SDA PBout(7) //SDA
#define READ_SDA PBin(7)
所以，SCL连接PB6，SDA连接PB7。
