1. 前言
本实验介绍如何使用ZYNQ芯片PS端的定时器资源。通过定时器来每秒触发一次定时器中断，并通过中断服务函数给串口打印一条信息。
ZYNQ芯片中有两个Cortex-A9处理器，每个Cortex-A9处理器都有自己私有的32位定时器和32位看门狗定时器。两个处理器共享一个64位的全局定时器。这些定时器的工作时钟频率为CPU工作时钟频率的一半。

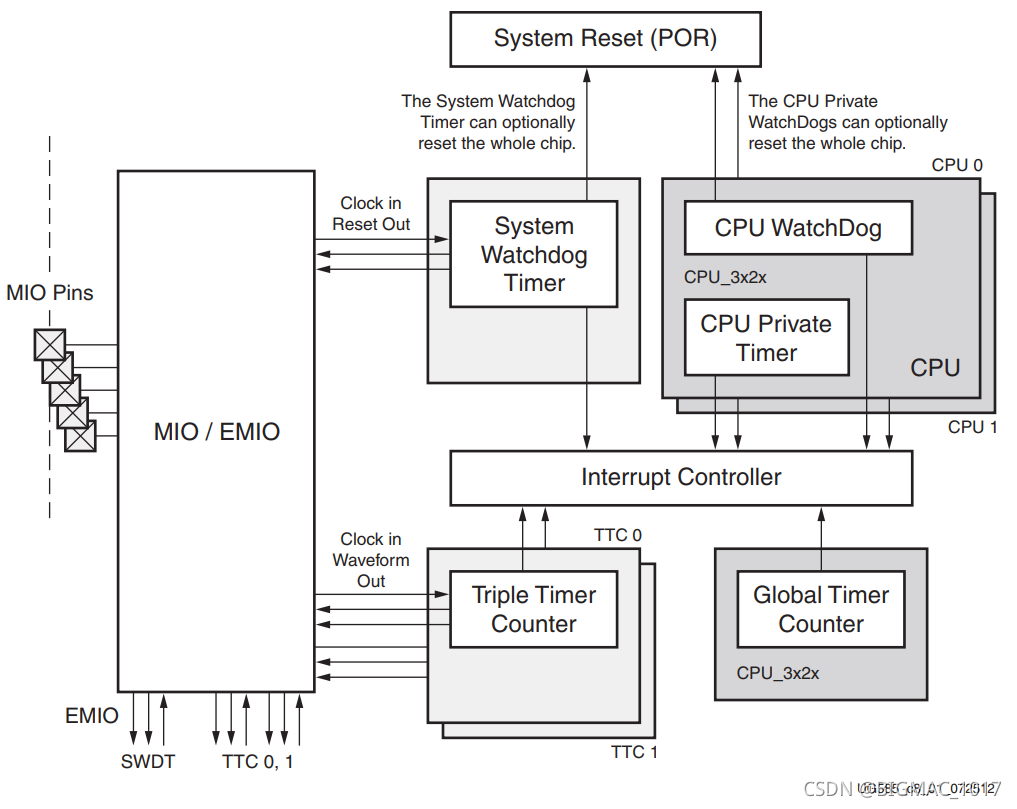

本实验使用的定时器为Cortex-A9处理器的私有定时器，即下图中的“CPU Private Timer”，ZYNQ定时器结构图如下图所示：
2. 中断介绍

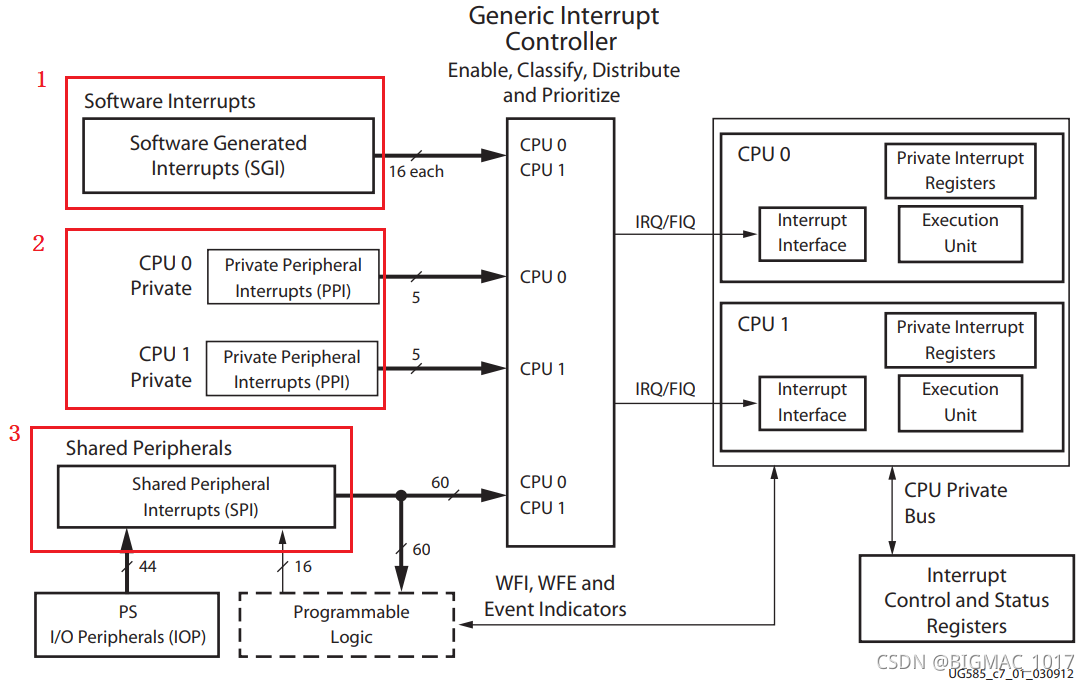

Zynq中断大致可分为三个部分，如下图所示：
第一部分，SGI，软件生成的中断，共16个端口；
第二部分，为PPI，CPU私有外设中断，有5个；
第三部分，为 SPI，共享外设中断，来自于44个PS端的IO外设以及16个PL端的中断。
中断控制器（GIC），用于对中断进行使能、关闭、掩码、设置优先等。

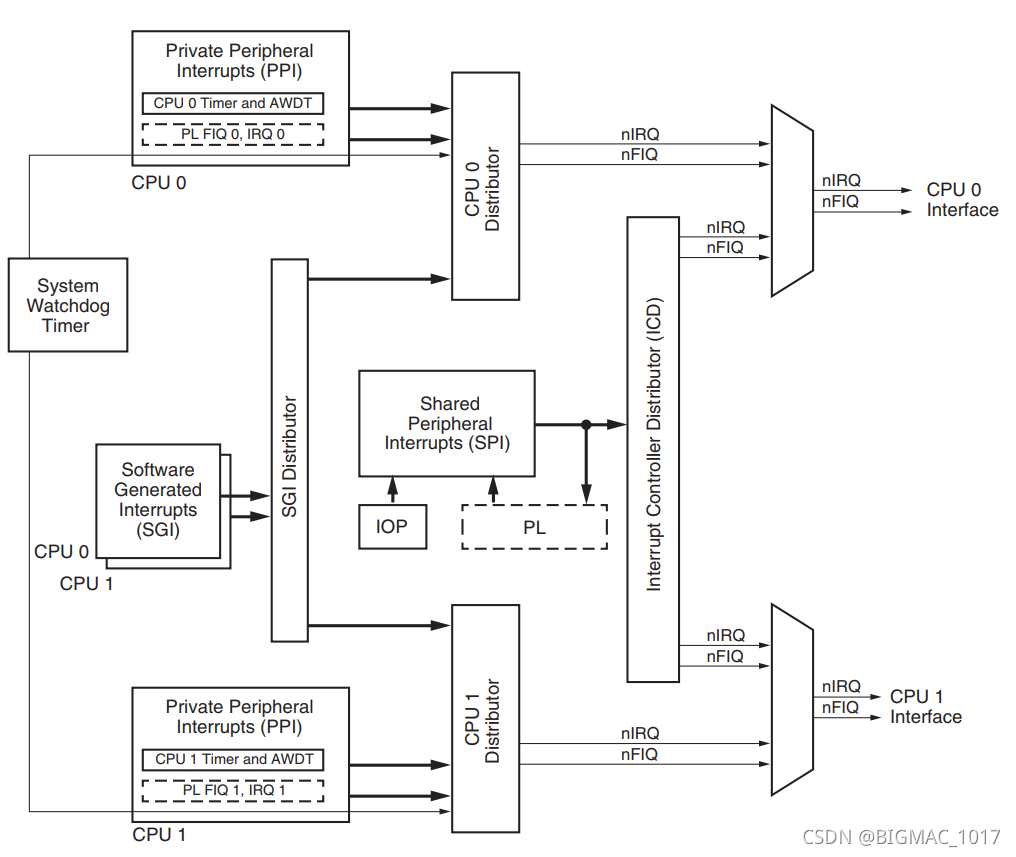

以下为中断控制器框图，主要的控制器部分为ICC和ICD，ICC连接SGI和PPI， ICD连接SPI，可配置两者的寄存器来控制中断。
2.1. SGI中断（软件产生中断）
每个CPU可以使用软件生成的中断(SGI)中断自己、另一个CPU或两个CPU。软件产生的中断共有16个，如下表所示。 通过编写SGI中断号至ICDSGIR寄存器可以指定相应的CPU产生SGI中断。
2.2. PPI中断（CPU私有外设中断）

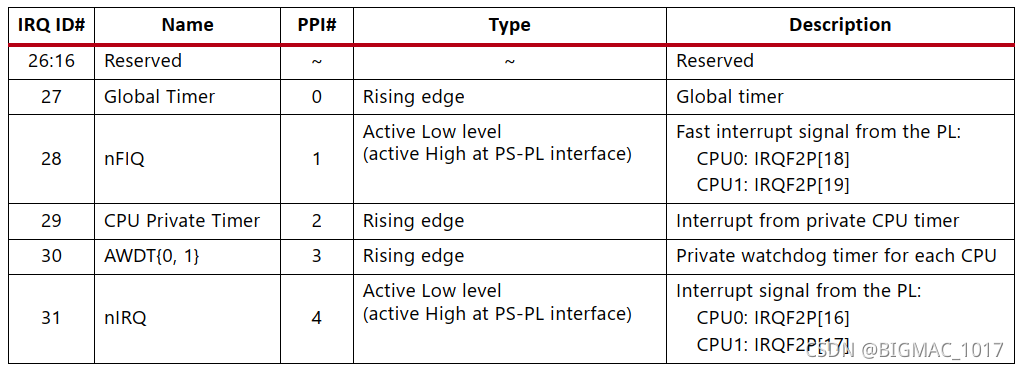

每个CPU有5个私有的外设中断，如下表所示，共5个IRQ ID号。
2.3. SPI中断

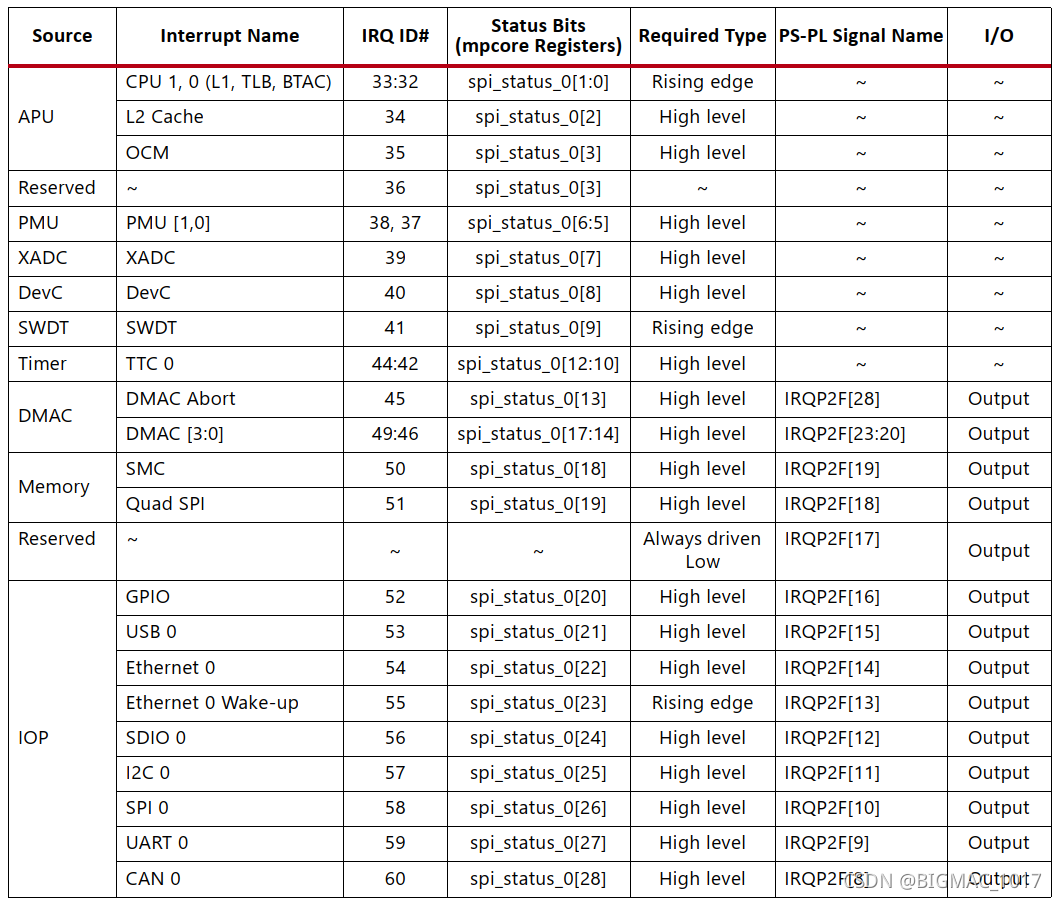

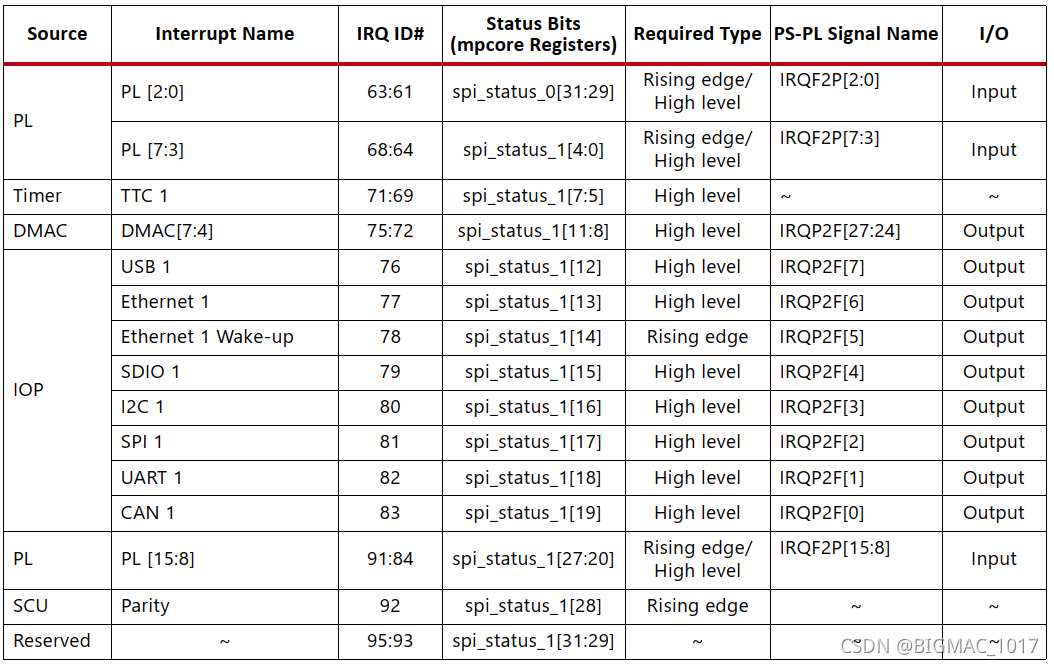

共享的外设中断如下表所示，共60个IRQ ID号。
3. Vivado工程编写
虽然本实验仅仅使用了FPGA的PS端，但是还要建立一个Vivado工程，用来配置PS管脚。虽然PS端的ARM是硬核，但是在ZYNQ当中也要将ARM硬核添加到工程当中才能使用。本实验使用的Vivado版本为Vivado2021.1。
本实验使用的Vivado工程同《ZYNQ 串口打印输出——FPGA Vitis篇》中使用的Vivado工程相同，大家可以查看该文章来了解Vivado工程的建立。
4. Vitis工程编写
（1）打开Vitis工程；

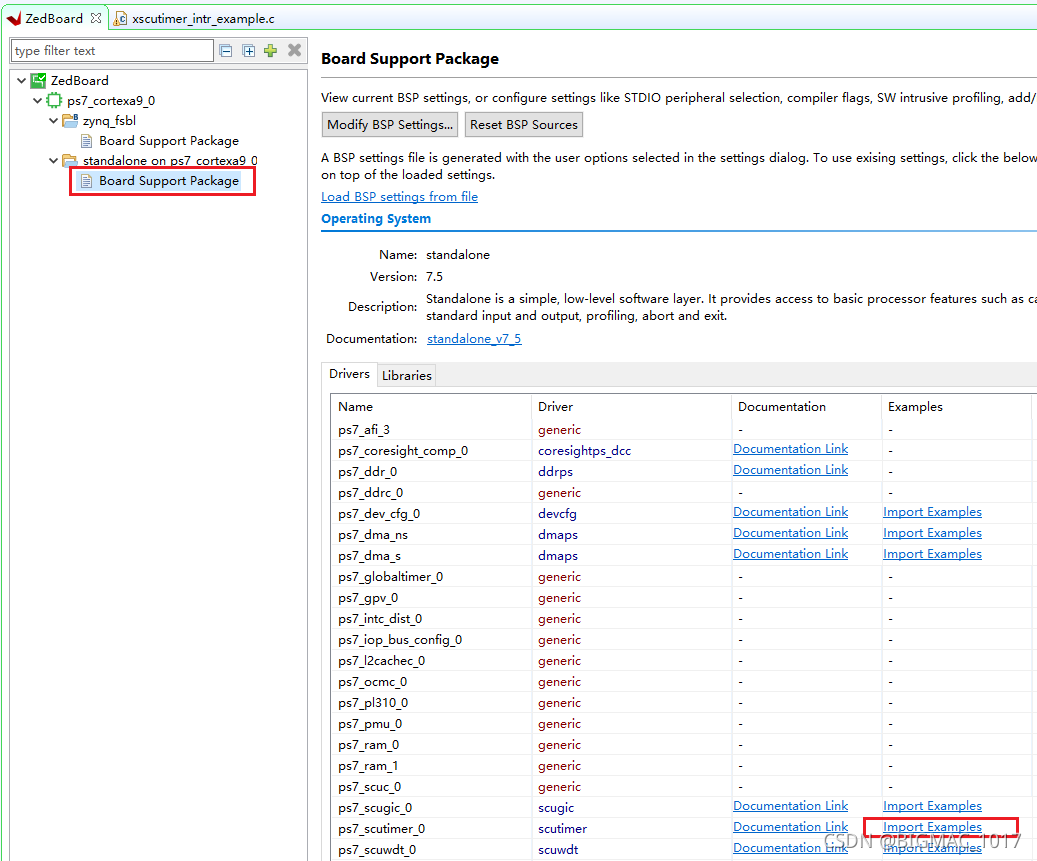

Vitis工程也延用《ZYNQ 串口打印输出——FPGA Vitis篇》中使用的Vitis工程。打开Vitis工程，点击“Board Support Package”，通过选择“ps7_scutimer_0”的“Import Examples”，可以导入官方提供的定时器中断例程。

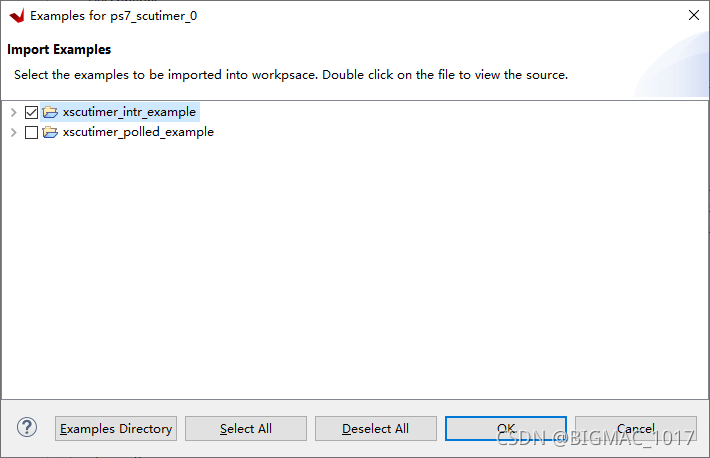

（2）选择“xscutimer_intr_example”，导入定时器中断例程。

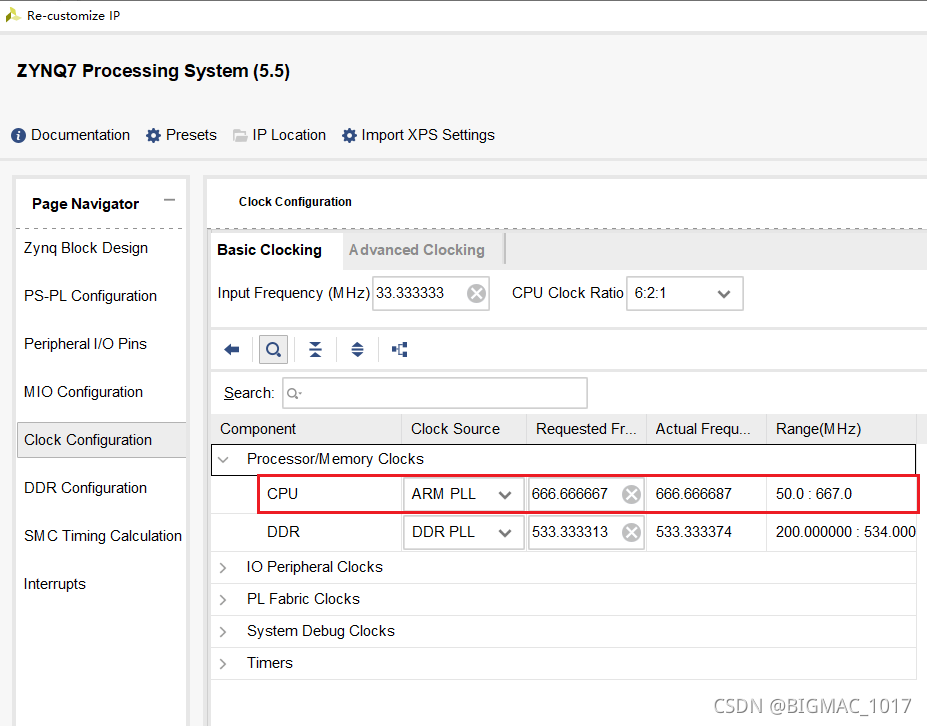

（3）通过Xilinx官方文档UG585可知，Cortex-A9处理器自己私有的32位定时器工作时钟频率为CPU工作时钟频率的一半。实验使用的ZedBoard的CPU工作时钟频率为666.667MHz，即定时器的时钟频率为333.333MHz。

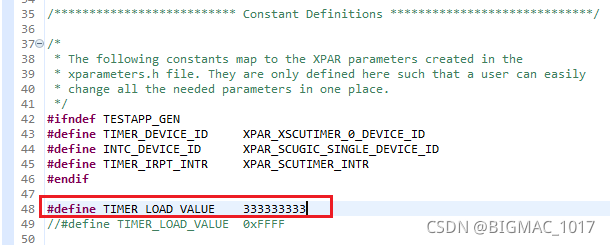

因此，如果我们想实现每1秒钟触发1次定时器中断，可以将“TIMER_LOAD_VALUE”宏修改为333333333。
（4）我们想让定时器每1秒触发一次中断，并且触发10次后停止。需要修改的代码如下：

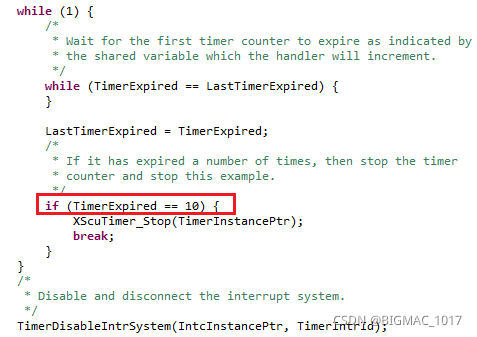

“ScuTimerIntrExample”函数中，将TimerExpired次数修改为10。

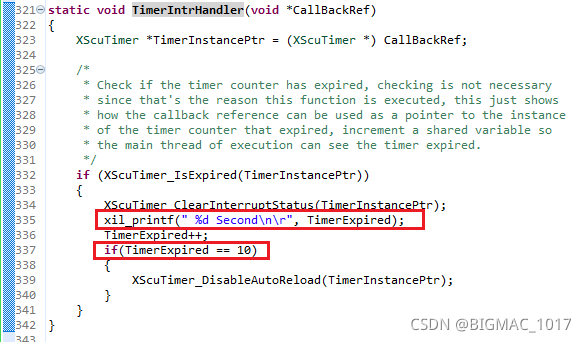

“TimerIntrHandler”函数中，增加打印信息，将TimerExpired次数修改为10。

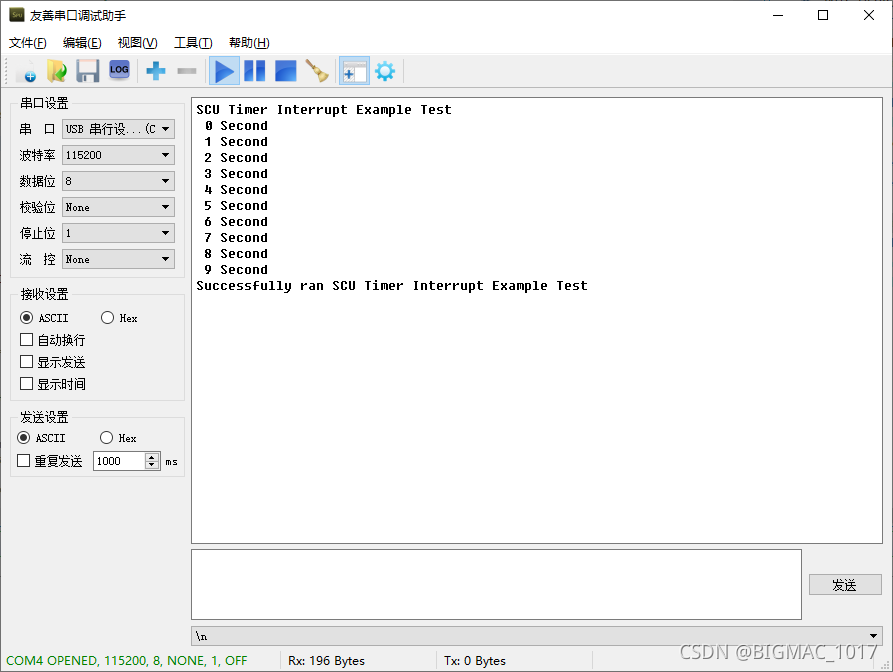

（5）编译工程，将工程下载到硬件板卡上（编译和下载方式见《ZYNQ 串口打印输出——FPGA Vitis篇》），打开串口助手。串口助手将在每秒收到板卡发来的信息，总共收到10次。
5. 实验总结
了解一下中断控制器的使用，主要分为几个步骤：

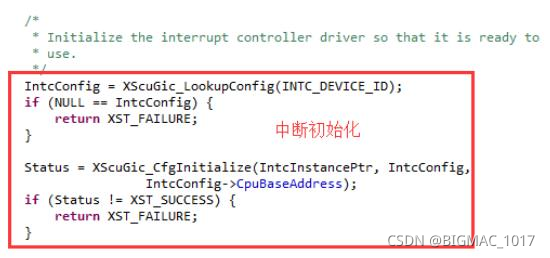

（1）初始化中断控制器GIC；

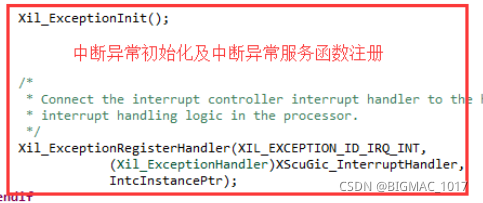

（2）初始化中断异常；
（3）中断服务函数注册；
（4）在中断控制器中使能中断；
（5）使能外设中断；
（6）使能中断异常。
有两步需要注意，在中断控制器中使能中断是要根据中断号使能相应的中断，比如本实验介绍的Timer为私有定时器，中断号为29，是在中断控制器GIC中的操作。
如果是外设中断，需要在外设中打开它的中断，正常情况下是不打开的，打开之后就可以产生中断传递到中断控制器GIC。
6. 工程源码下载
该工程对应的源码可以通过关注该微信公众号，找到对应的原创文章进行下载，工程采用的是Vivado2021.1版本。
如果大家对我们的文章感兴趣，可以关注我们的微信公众号：“图灵研究院”：
