项目编号：mcuclub-309
设计简介：
资料下载网址：www.mcuclub.cn
项目名：基于单片机的智能衣柜除湿消毒的设计
单片机：STC89C52
功能简介：
1、通过DHT11检测衣柜内温湿度，当湿度大于设置最大值，进行风扇通风除湿；
2、通过DS1302获取当前时间，并能定时进行衣柜内紫外线消毒；
3、通过按键控制衣柜门状态，打开时，消毒灯关闭，LED照明灯自动打开
4、通过按键修改时间、设置消毒灯打开和关闭时间、设置湿度阈值
5、通过LCD1602显示时间、温湿度值、衣柜门状态
资料预览

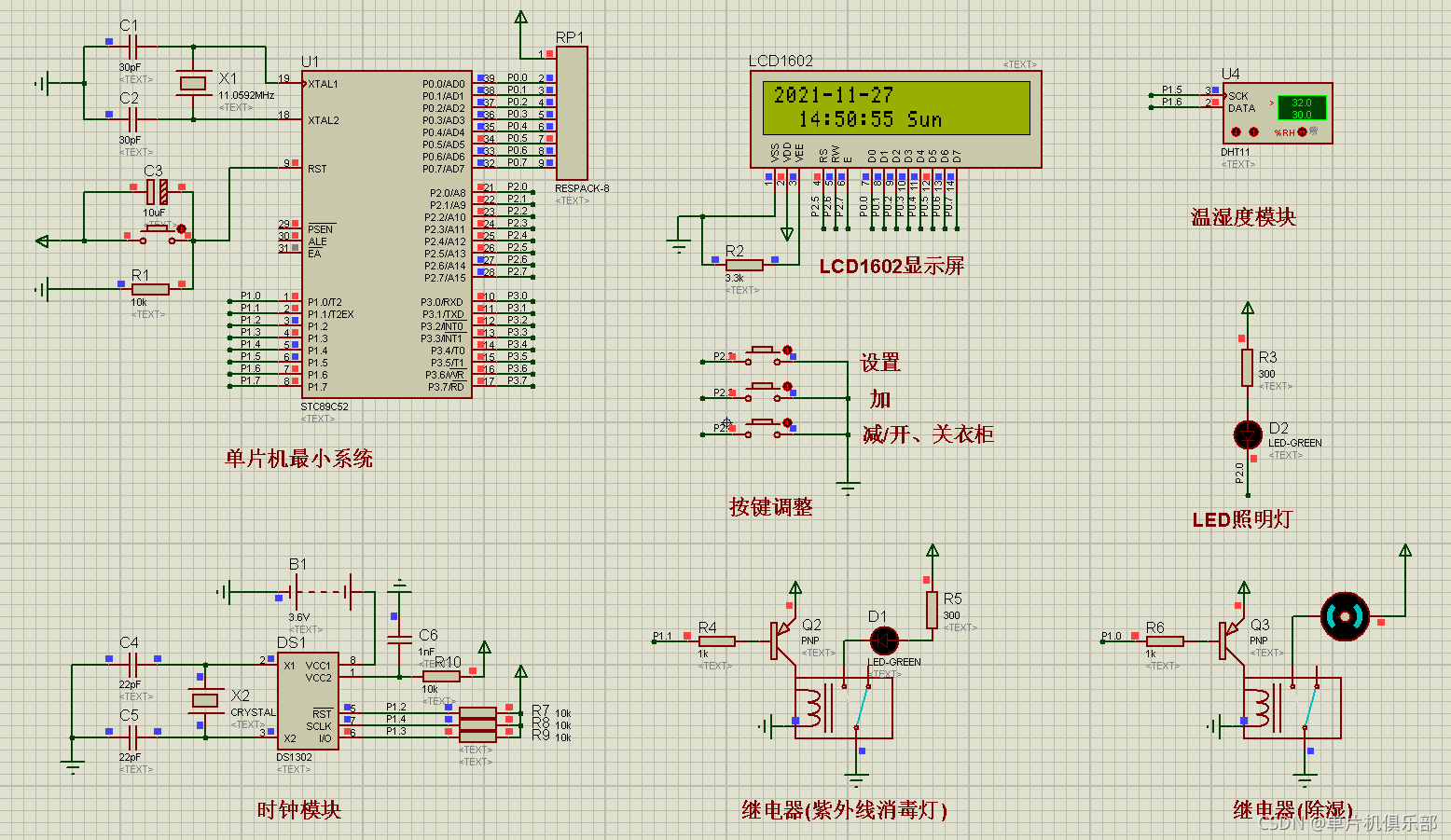

仿真图：

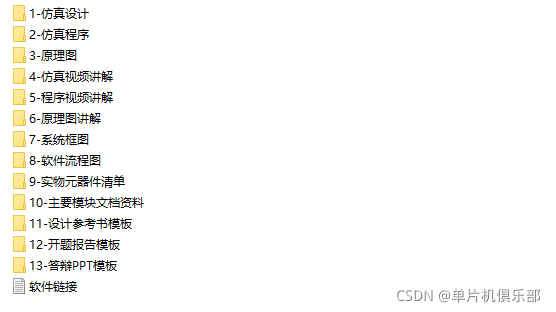

总体资料：

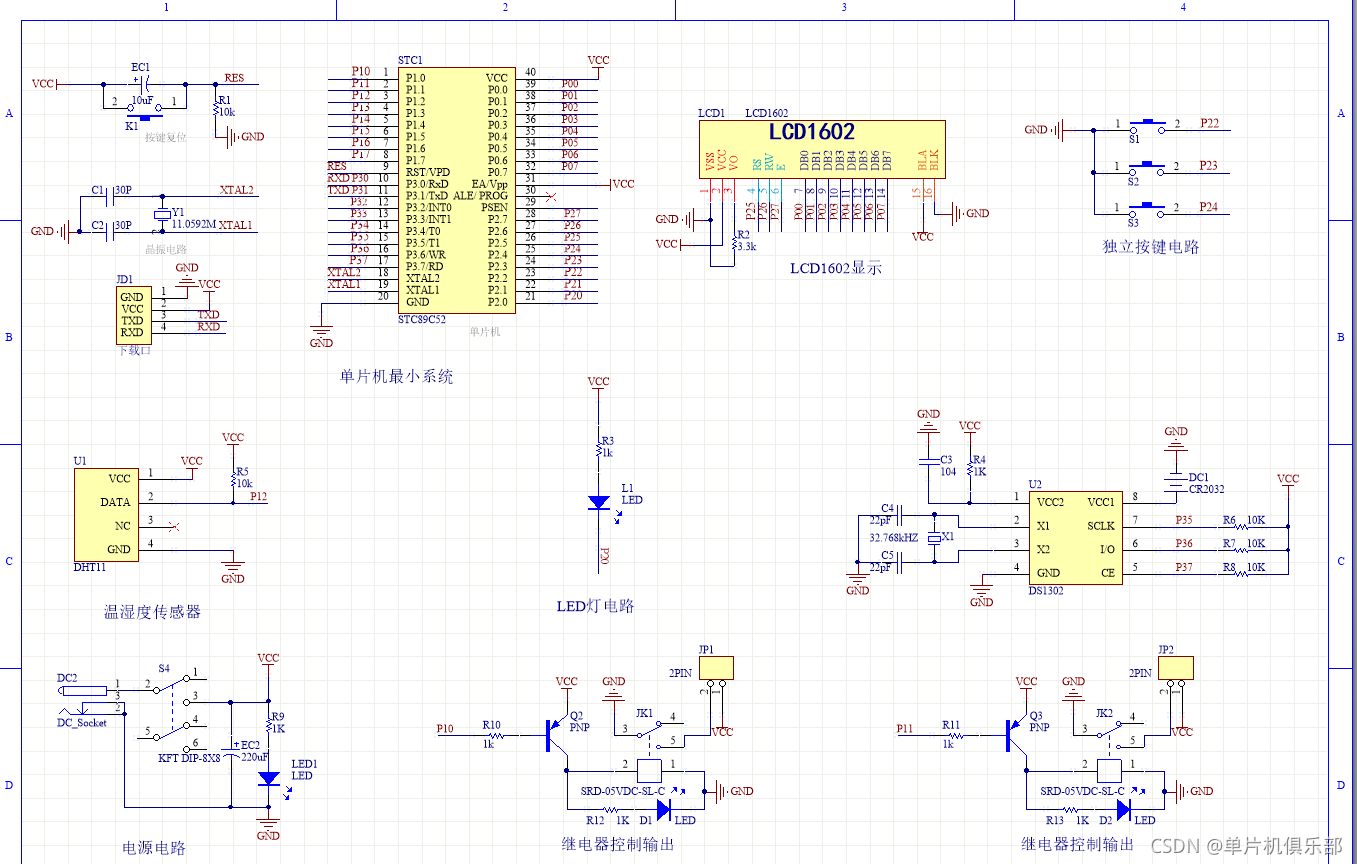

原理图：

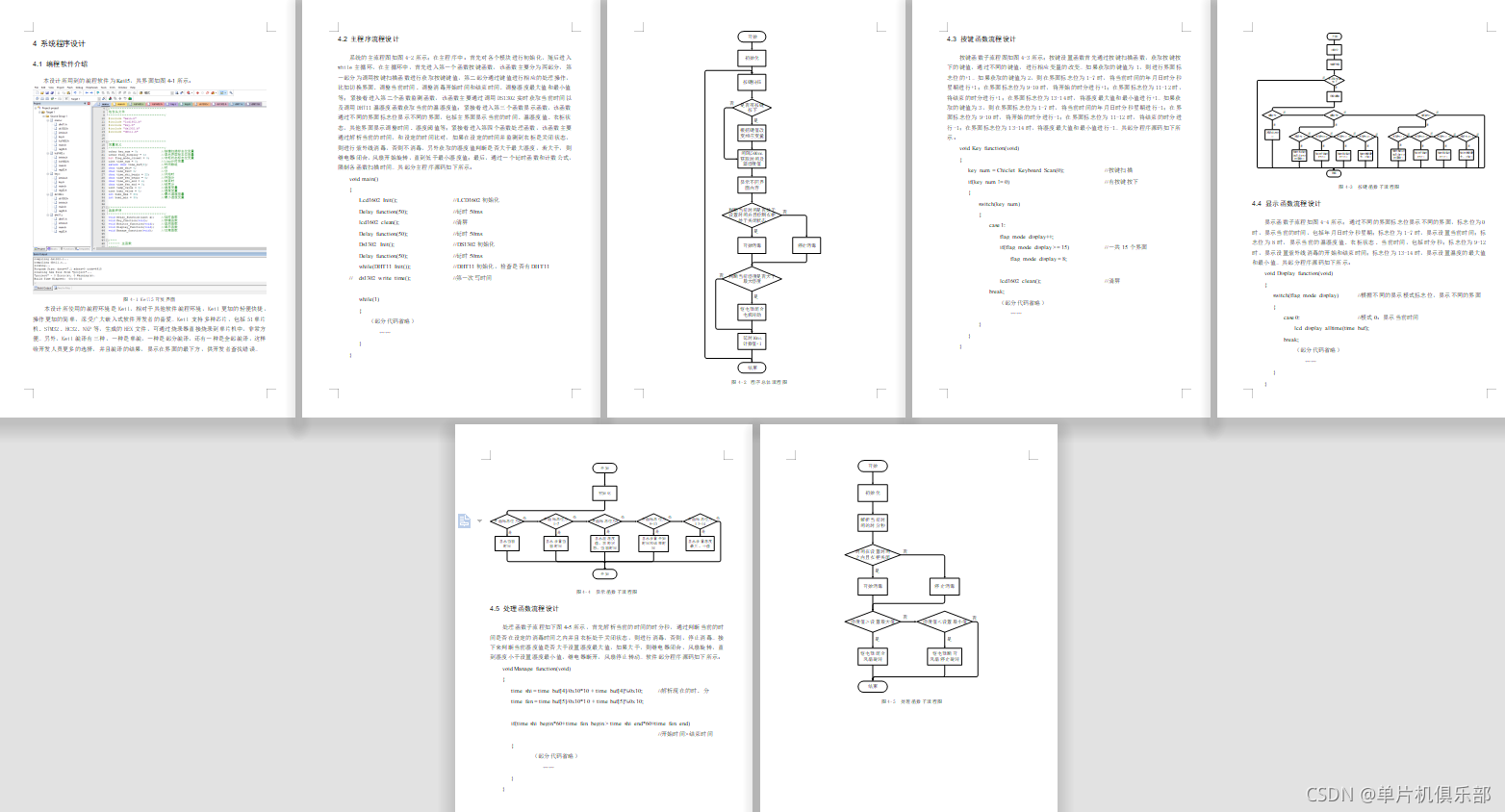

软件设计流程：

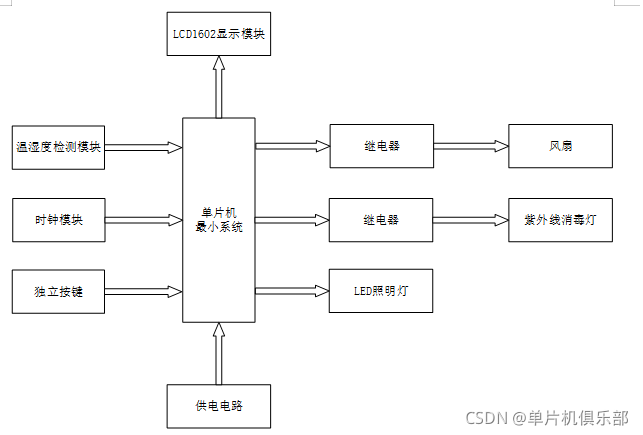

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成衣柜除湿消毒的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DHT11温湿度检测模块，通过该模块可检测当前的温湿度值；第二部分是DS1302时钟模块，通过该模块可获取当前时间；第三部分是独立按键，通过三个独立按键切换界面和调整时间及湿度阈值；第四部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前时间、温湿度值、衣柜状态、设置时间等；第二部分是继电器控制风扇，当湿度大于设置最大值时，继电器闭合，风扇旋转，进行除湿；第三部分是继电器控制紫外线消毒灯，通过消毒灯，可进行衣柜消毒；第四部分是LED照明灯，当打开衣柜时，LED照明灯自动打开。

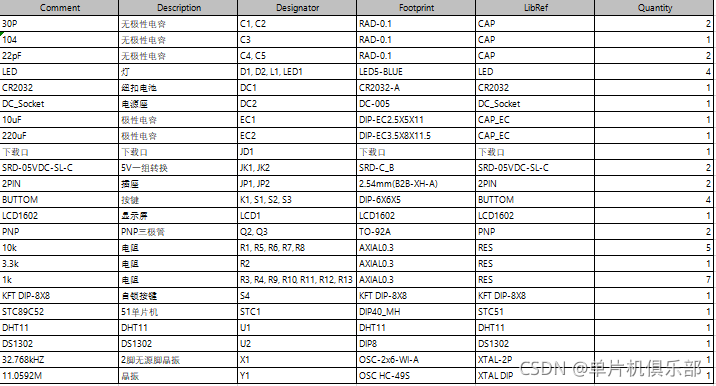

硬件清单：
