[嵌入式]stm32g431使用CubeMX配置按键与使用

stm32g431使用CubeMX配置按键与使用

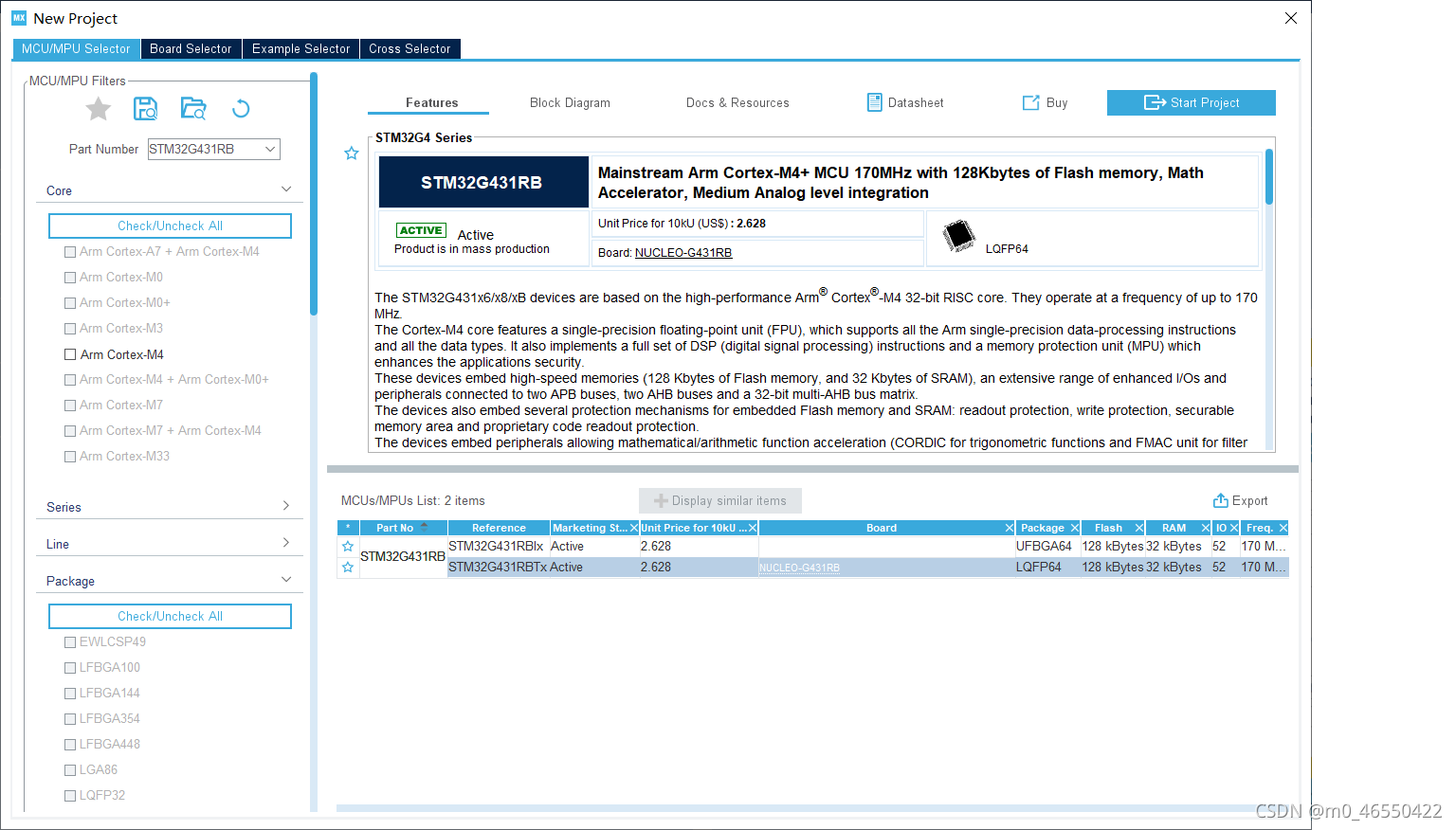

使用cubemx新建一个工程

在这里插入图片描述

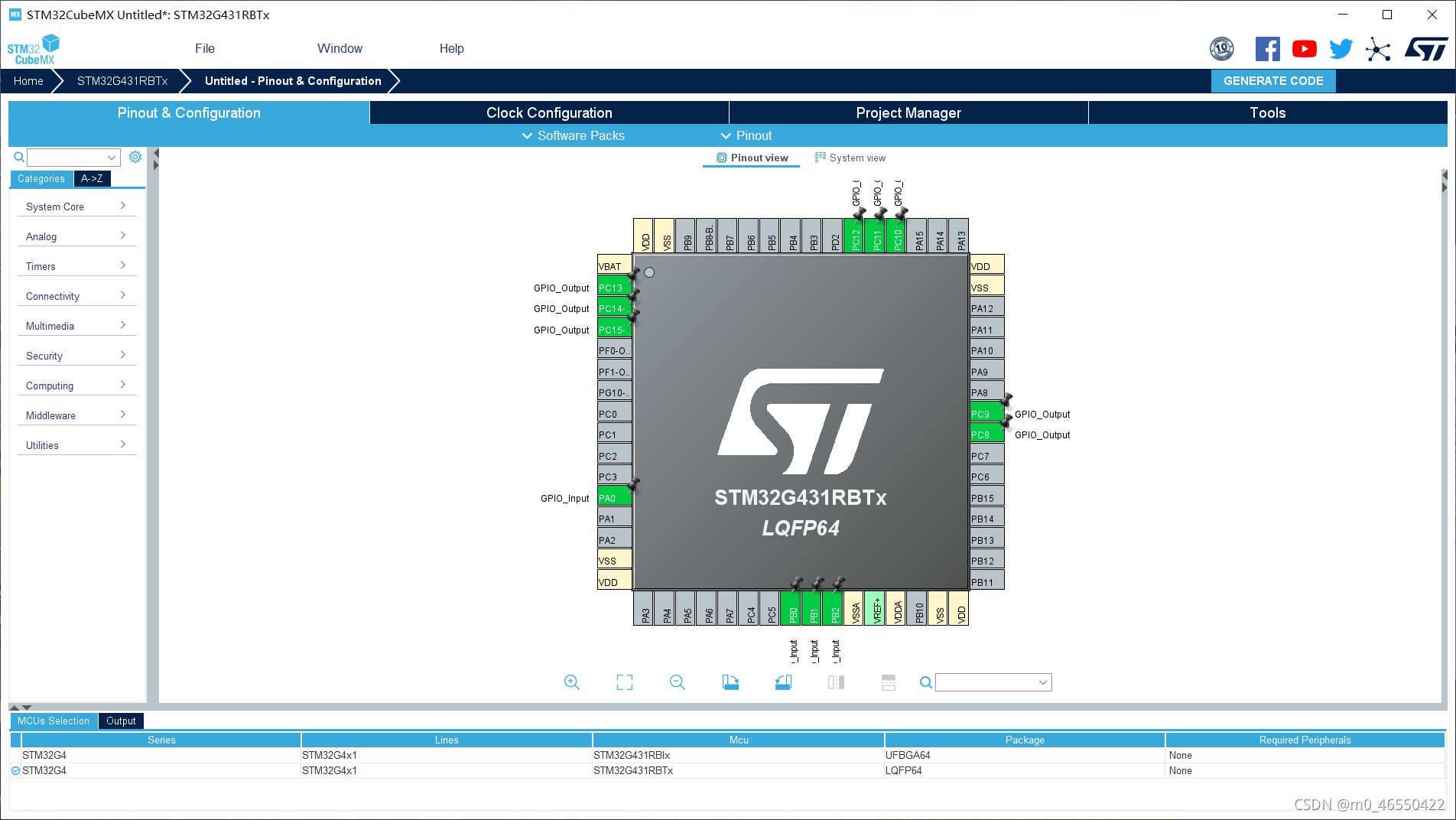

配置八个LED的GPIO口为输出(GPIO_Output)，四个按键的GPIO口为输入（GPIO_Input）

在这里插入图片描述

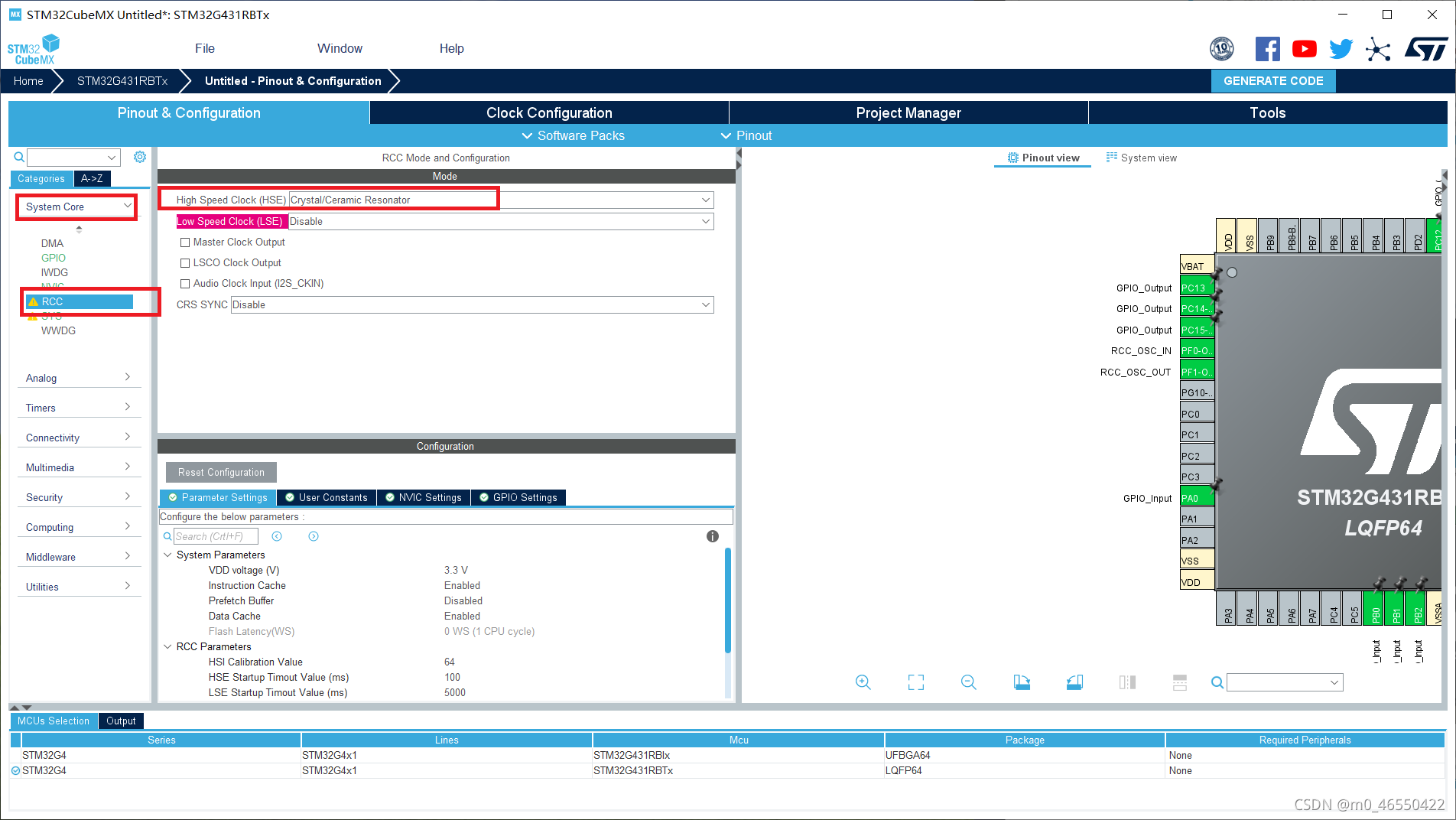

设置晶振

在这里插入图片描述

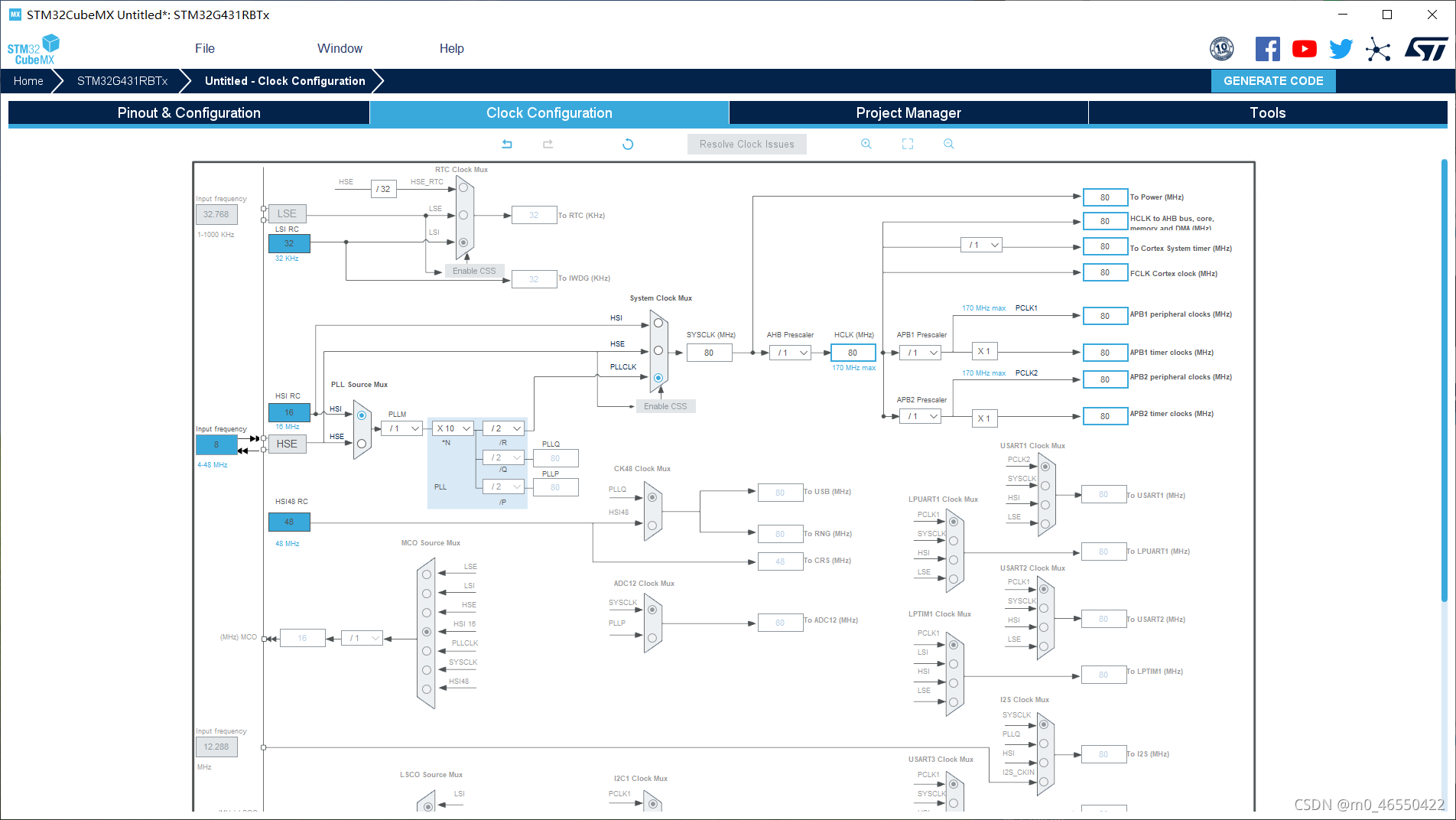

配置时钟

在这里插入图片描述

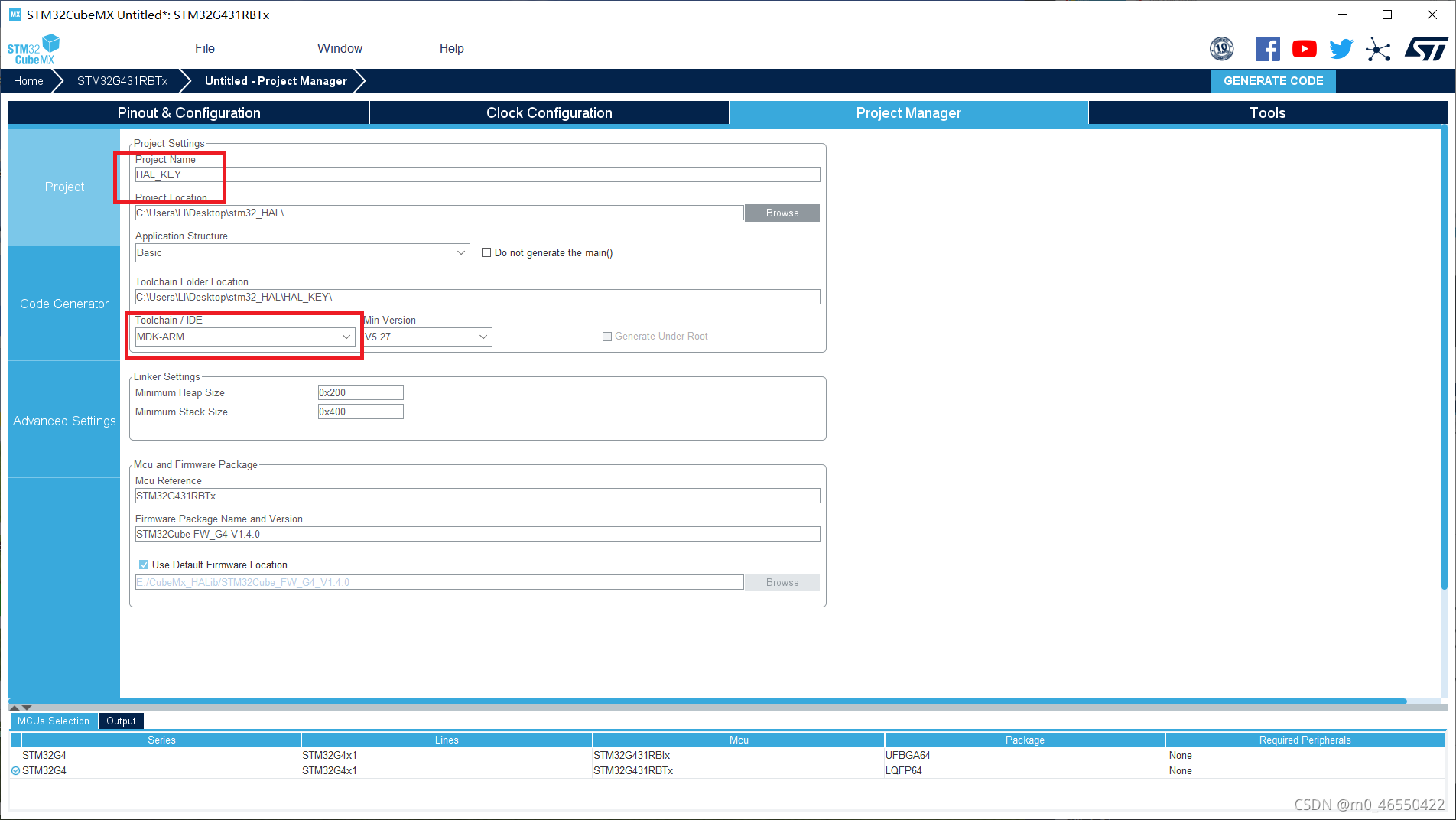

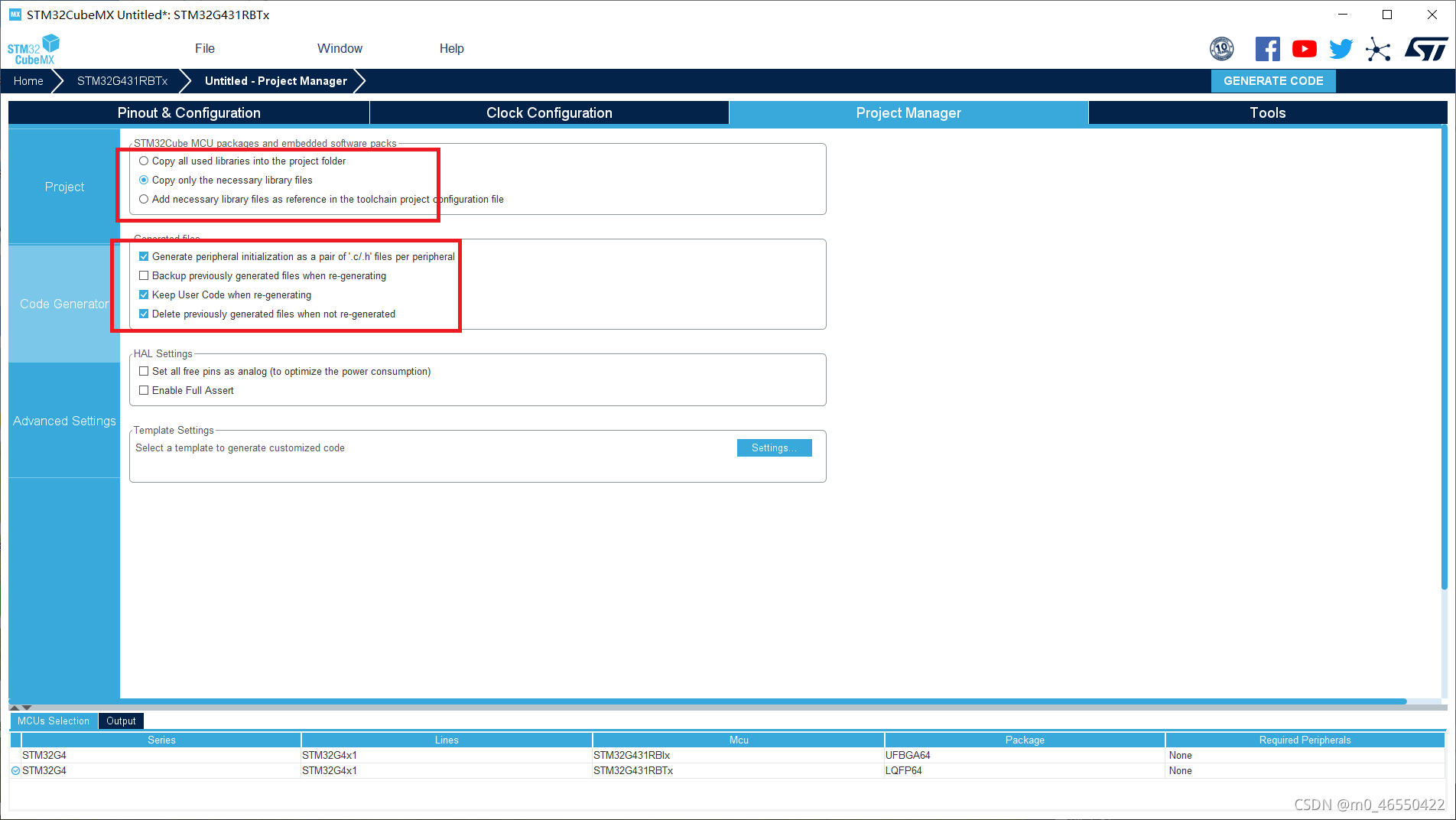

生成工程

在这里插入图片描述

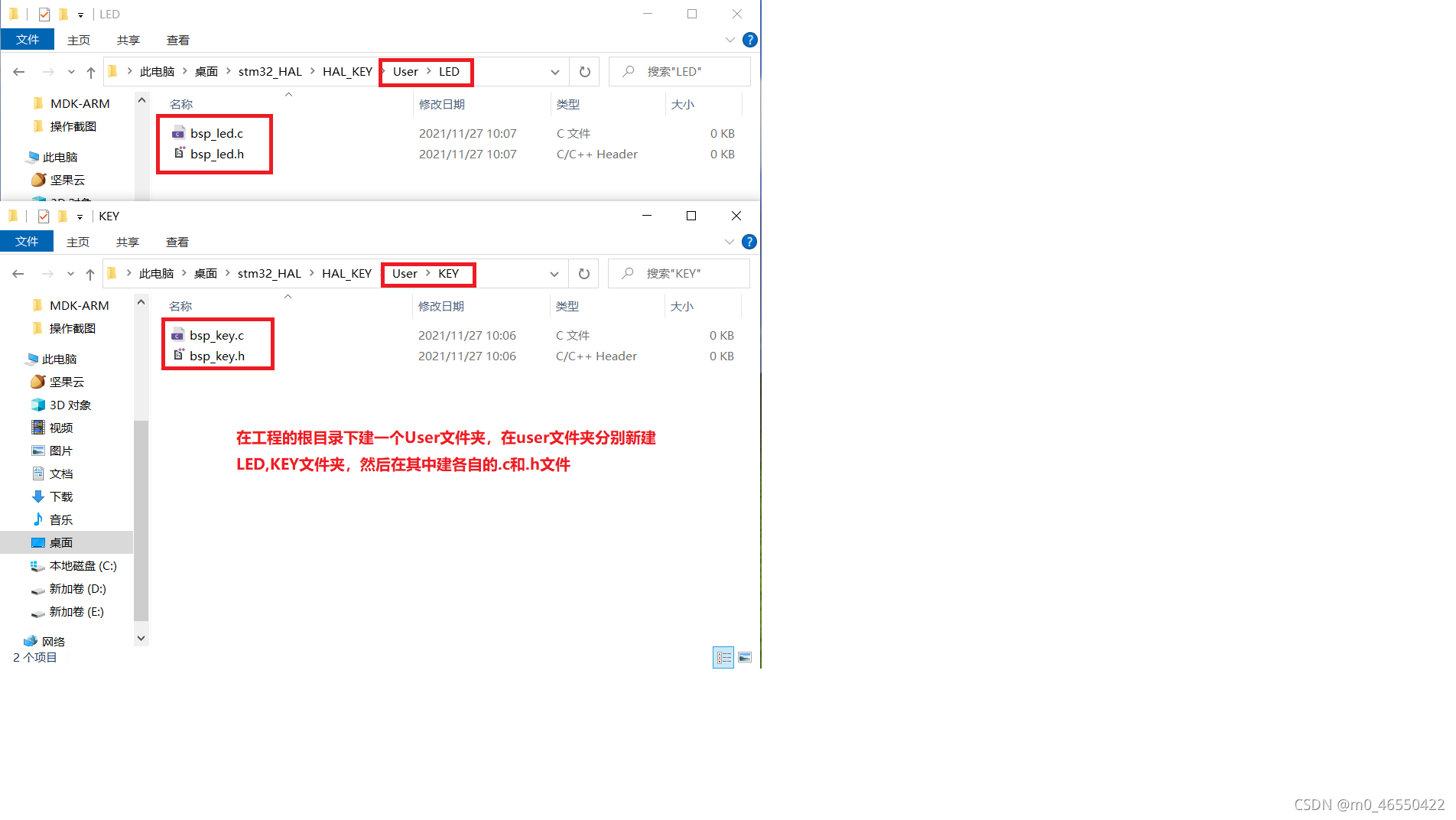

工程生成之后在工程目录下新建这些文件夹和文件，这样方便后期管理代码

在这里插入图片描述

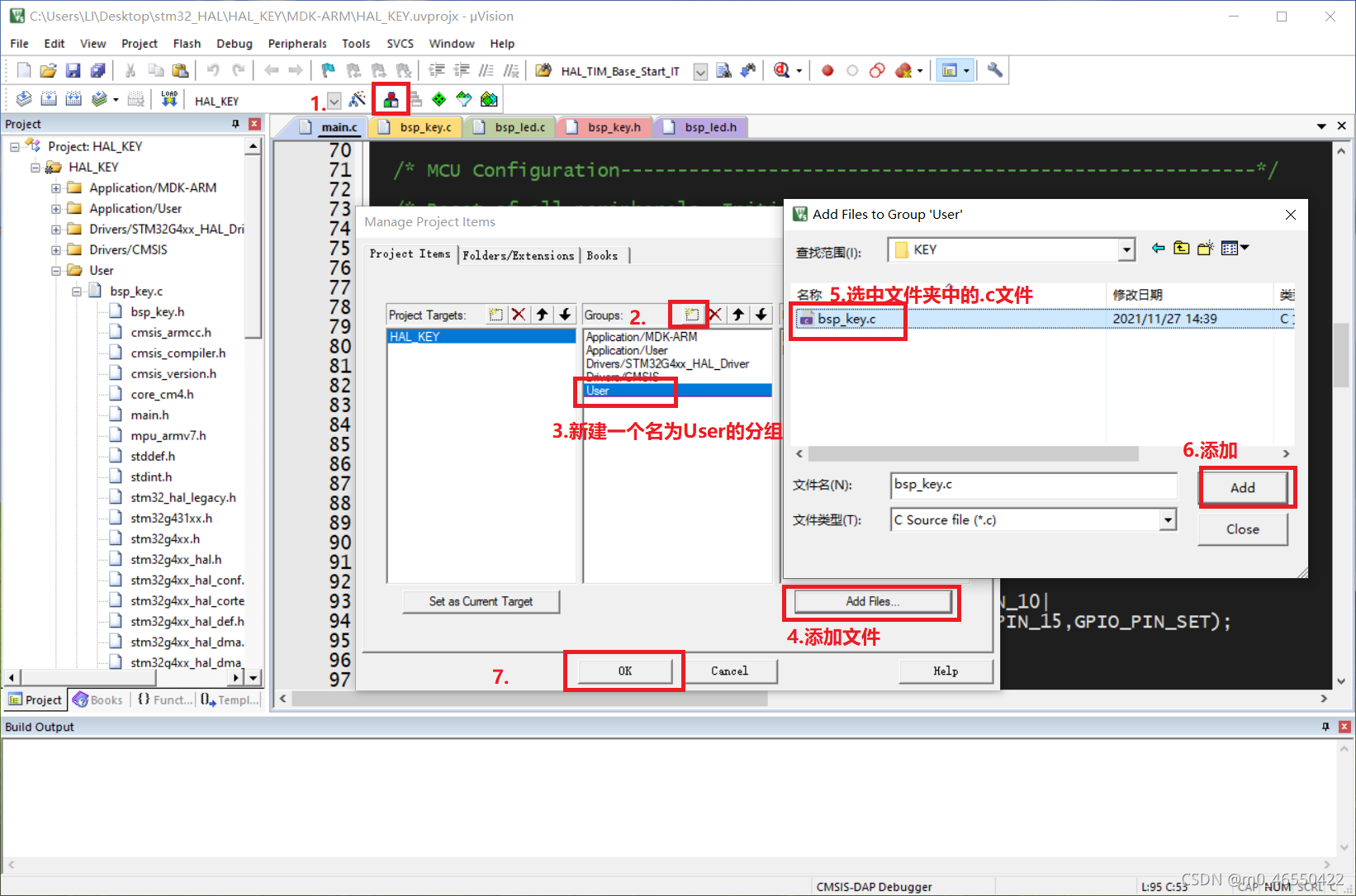

之后打开工程，将新建的文件添加到工程中
在这里插入图片描述

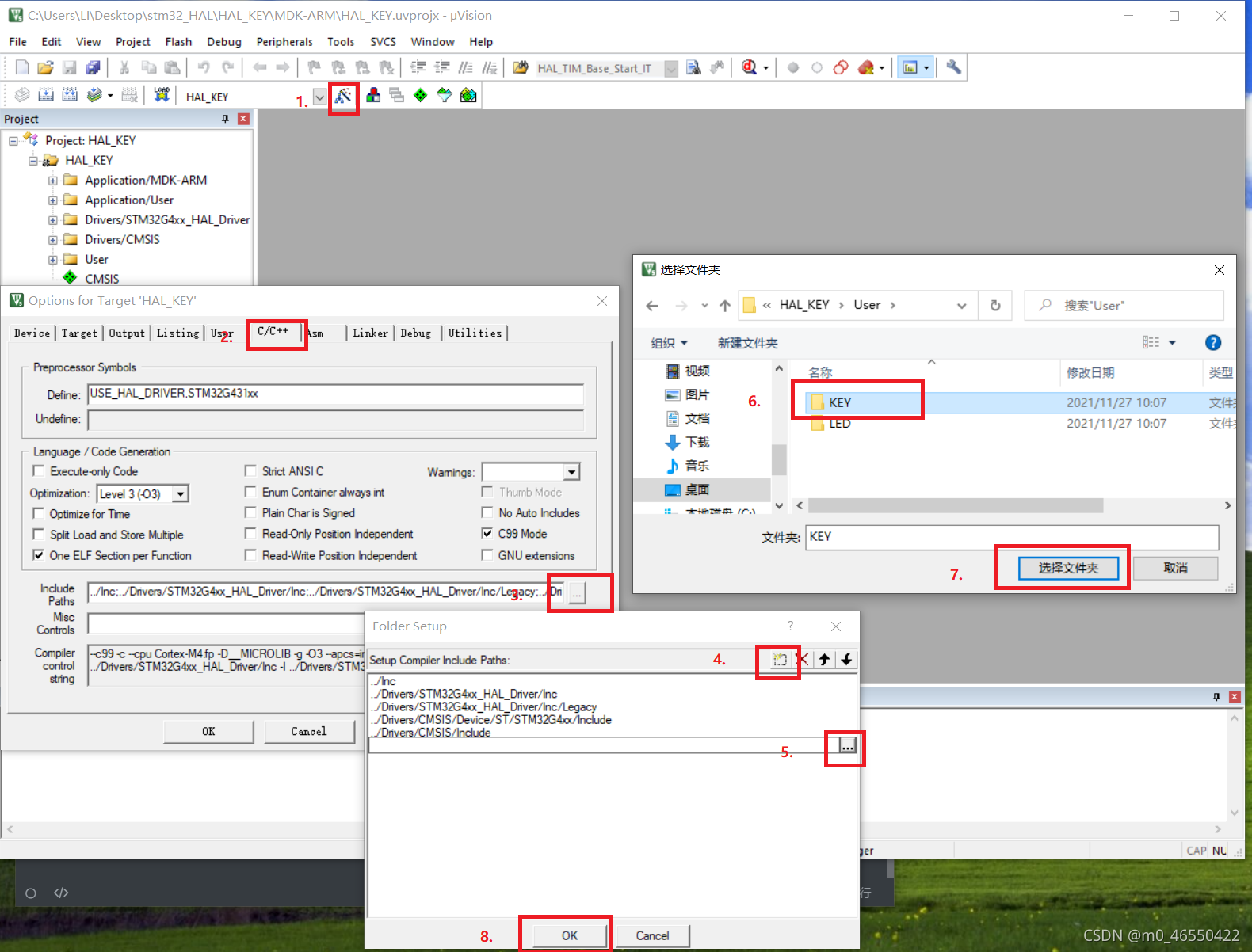

添加路径

在这里插入图片描述

注意LED和KEY都要添加，后多时候报错都是由于没有添加路径造成的

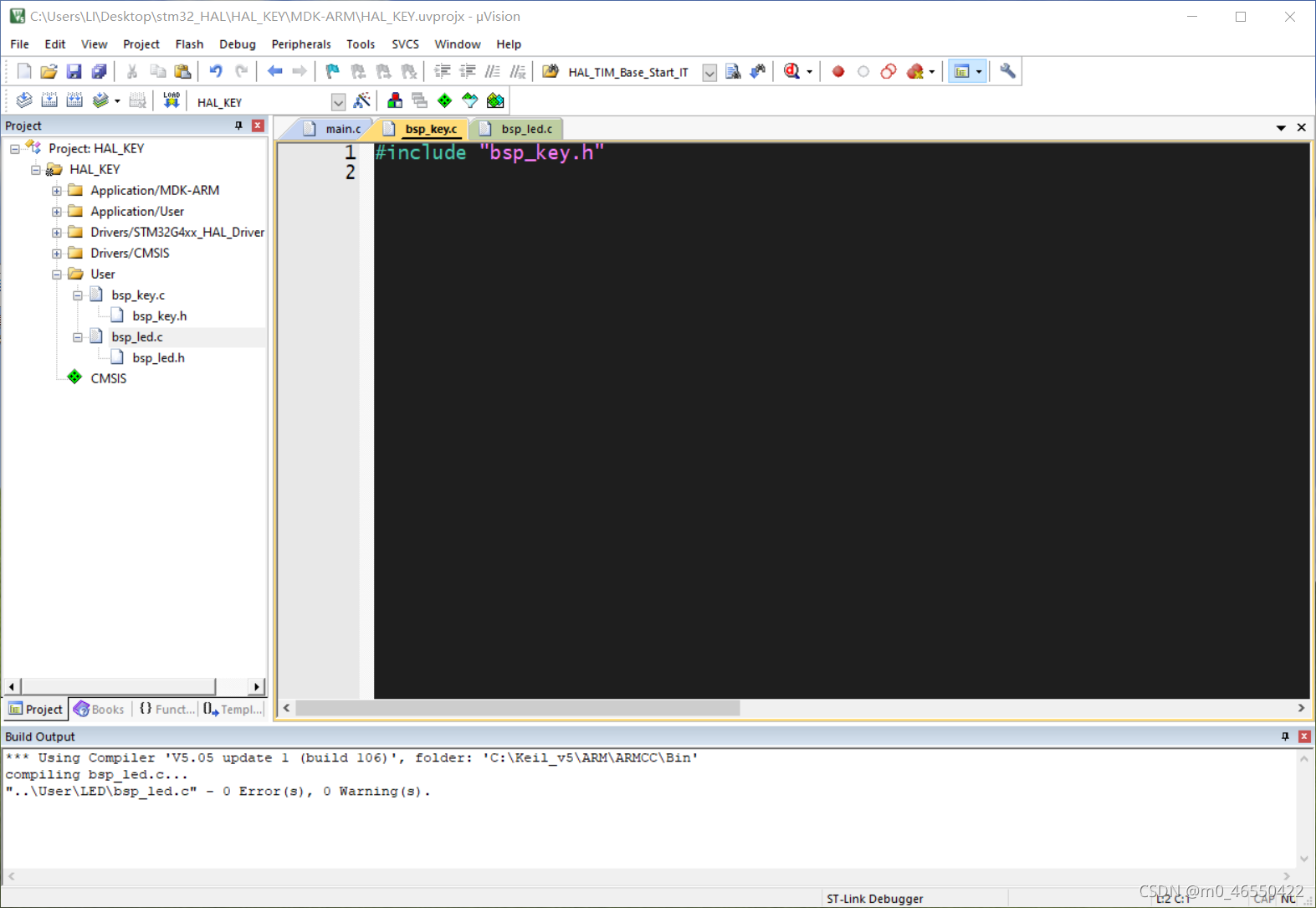

接下来打开两个.c文件包含头文件然后编译一下，他们的.h文件会自动添加到工程中

在这里插入图片描述

分别在两个.c文件中写各自的初始化函数和调用函数

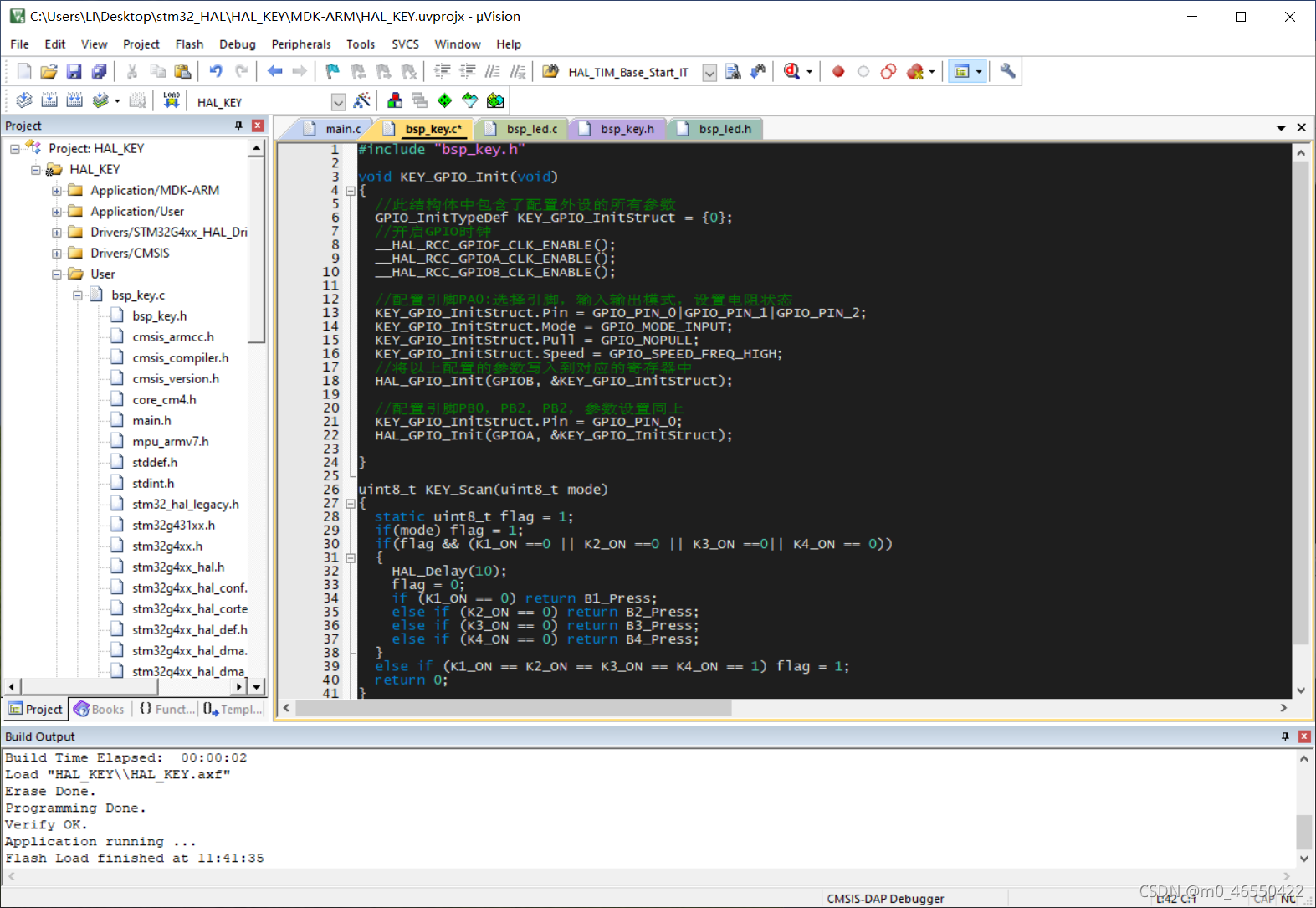

按键

在这里插入图片描述

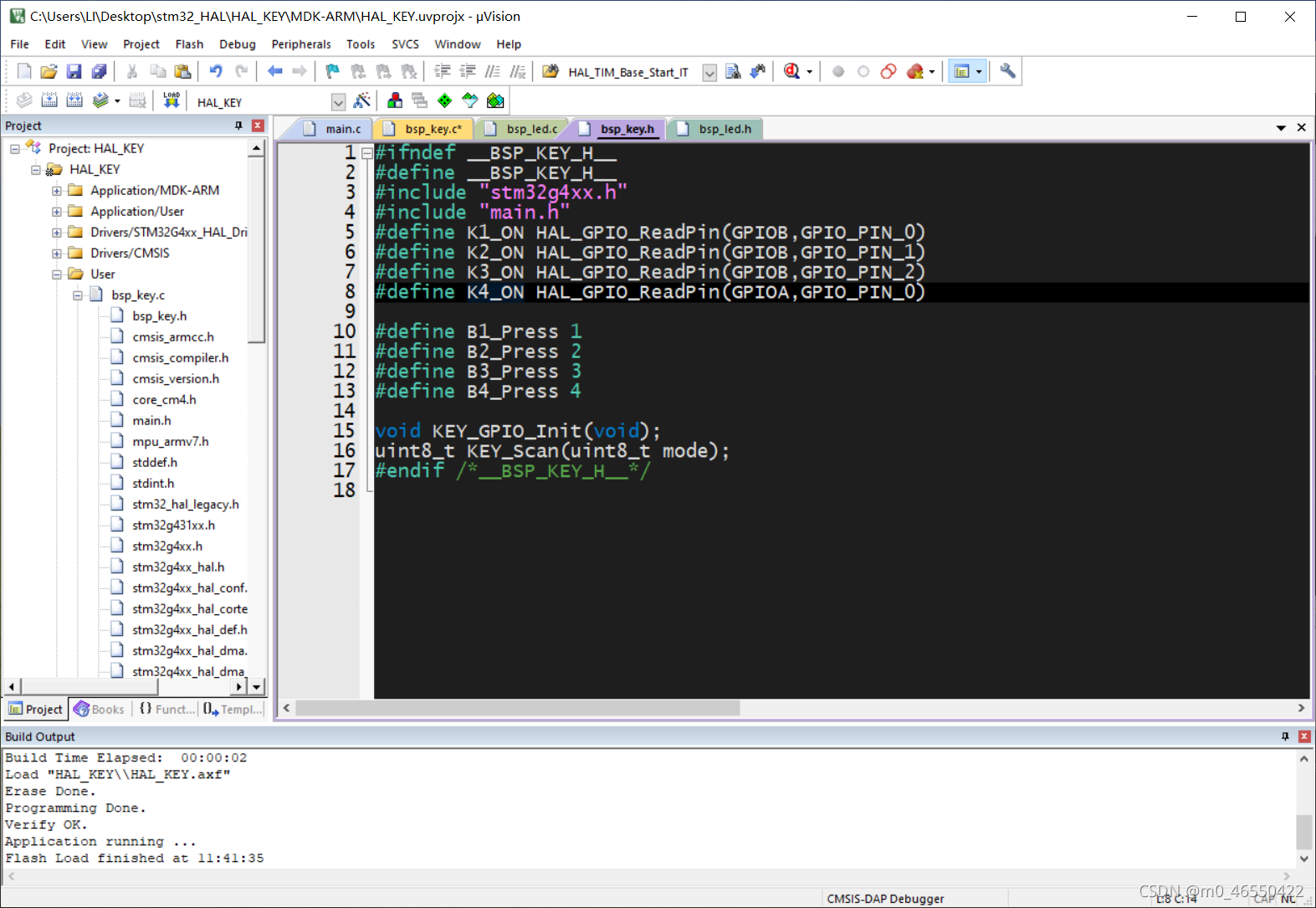

此按键函数借鉴正点原子，其中按键扫描函数中的参数mode的值可为0或1,0不支持连按，1支持连按。相应头文件中的宏定义和函数声明如下

在这里插入图片描述

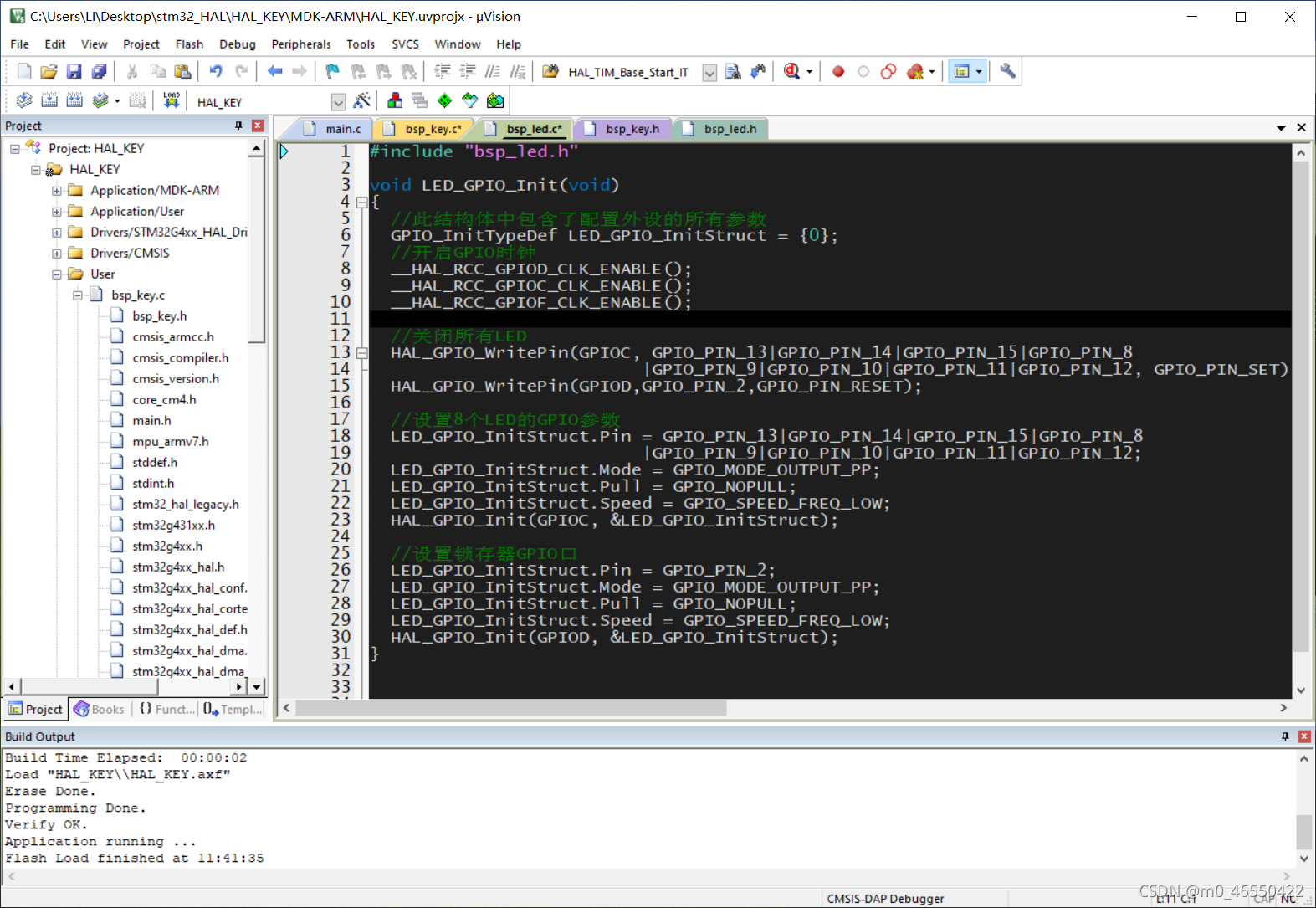

LED

在这里插入图片描述

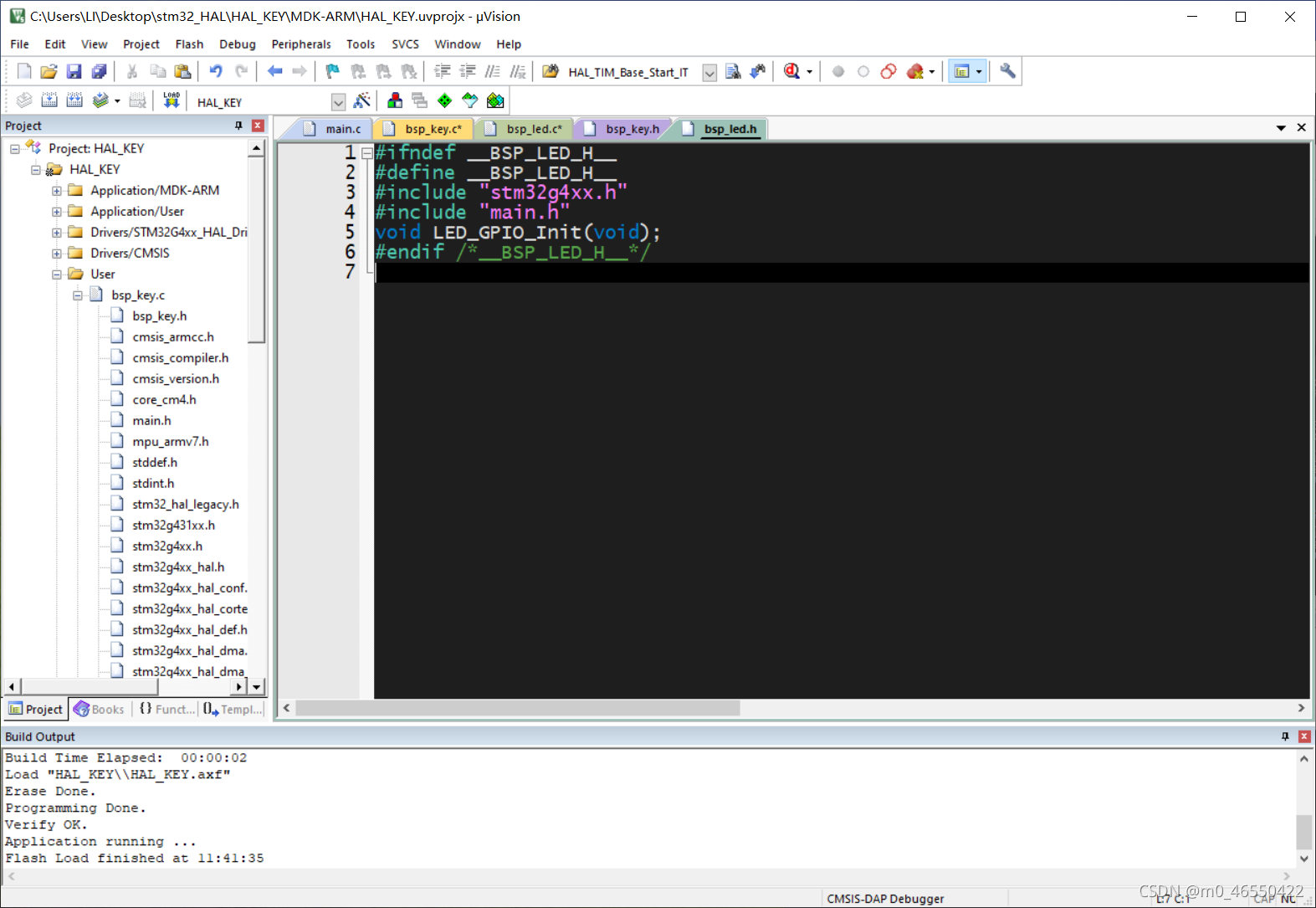

相应头文件

在这里插入图片描述

至此，初始化函数和按键扫描函数都写好了，接下来在主函数进行调用，编写程序

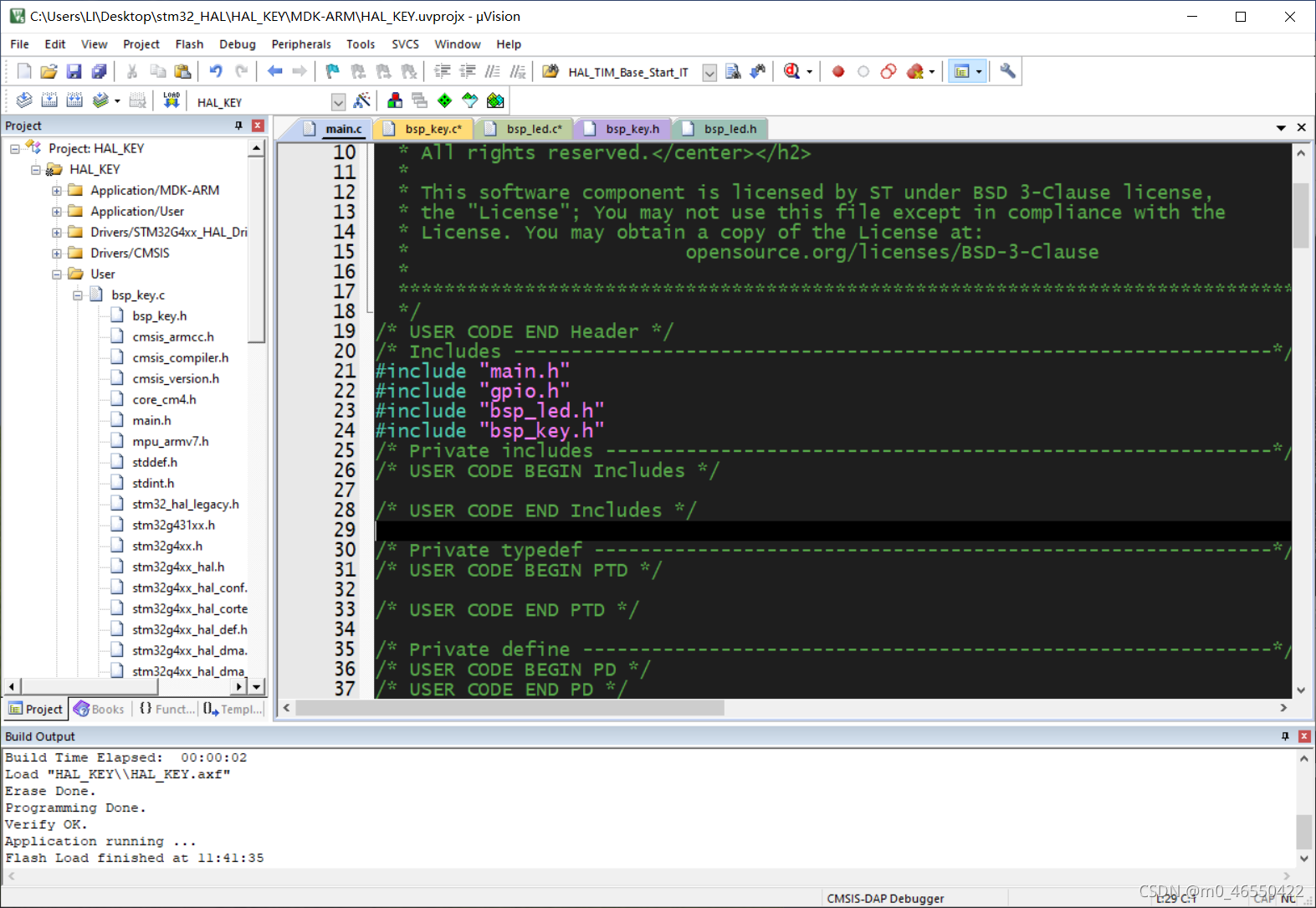

包含头文件

在这里插入图片描述

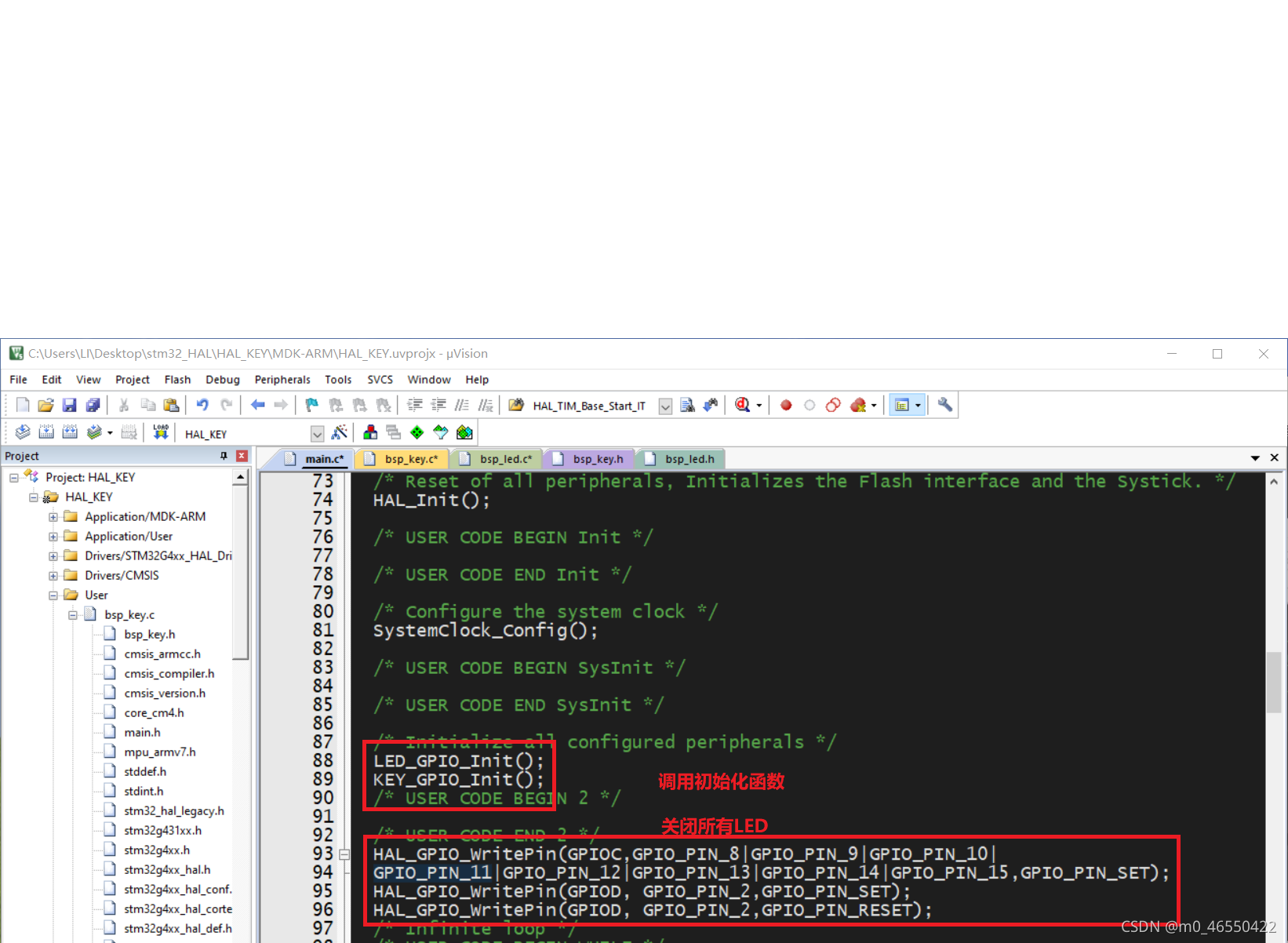

调用函数

在这里插入图片描述

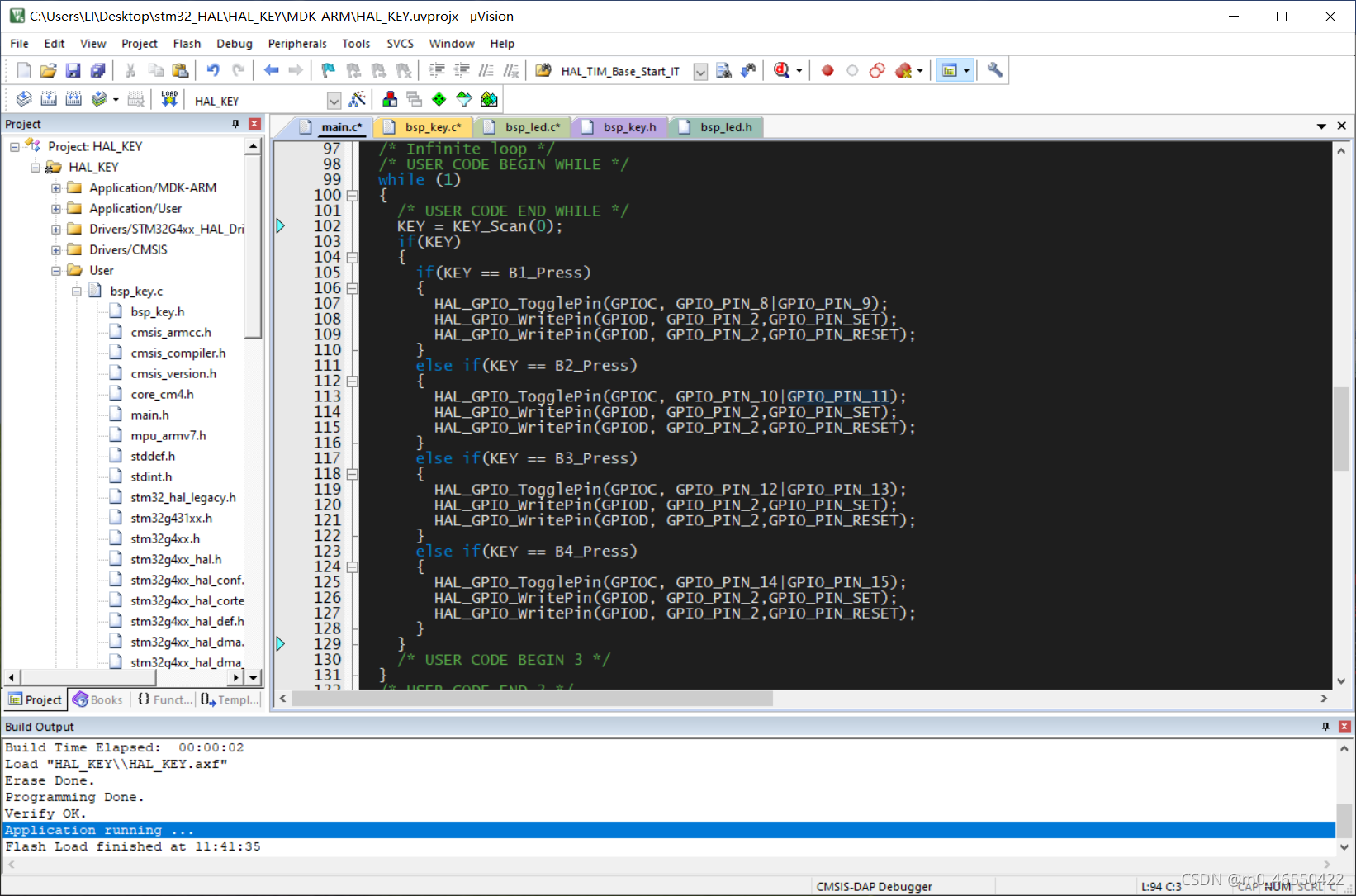

使用按键点亮LED的程序

在这里插入图片描述

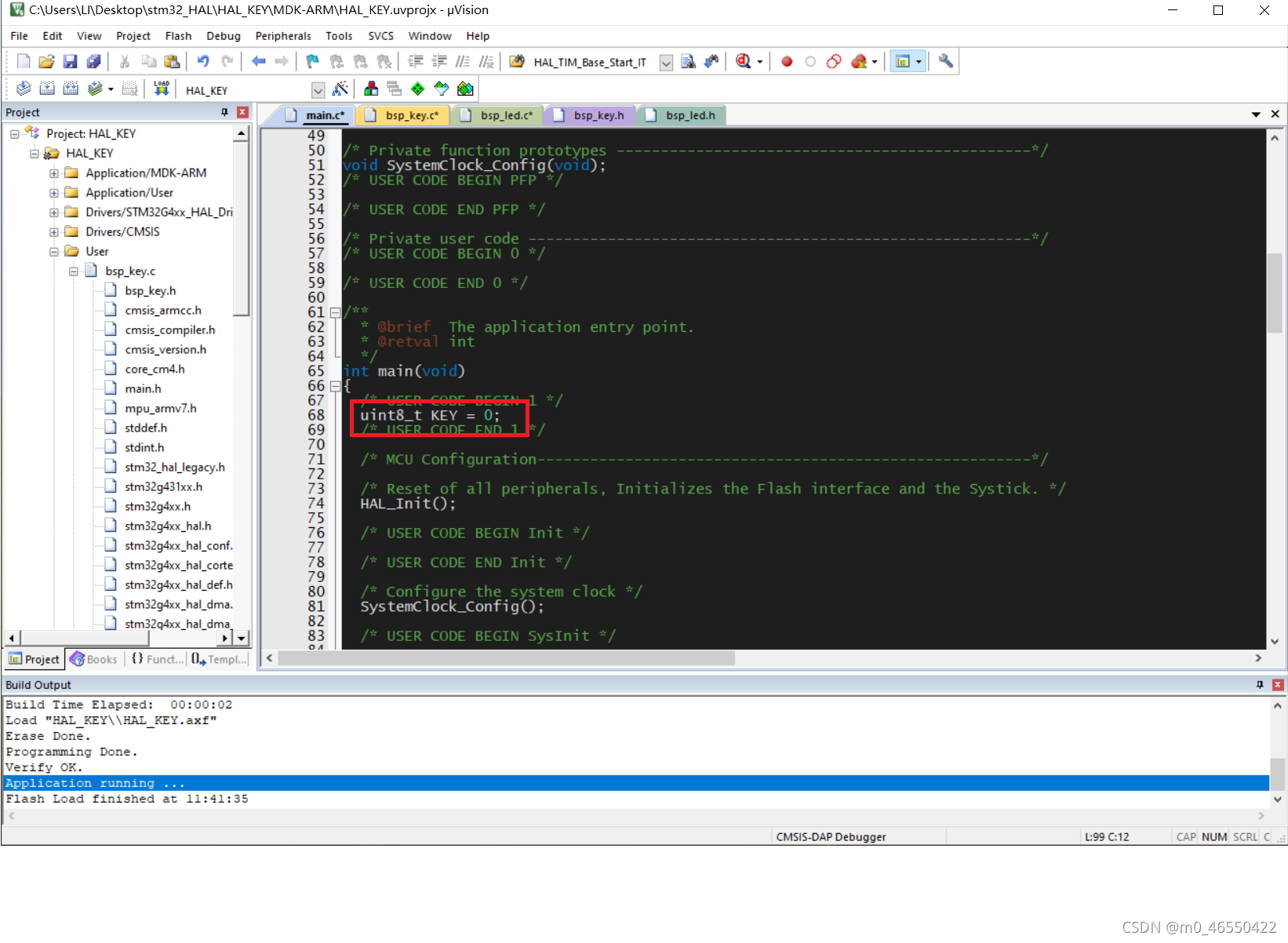

在此之前定义一个变量接受按键扫描函数的返回值

在这里插入图片描述

其中主函数中HAL_GPIO_TogglePin（）函数的作用是反转GPIO口的电平每调用一次，电平翻转一次，此函数传入两个参数，GPIOx和GPIO_PIN_x。该函数直接在HAL中写好，我们只需调用它即可。还需注意的是，每次对GPIO口写入的时候，即使用HAL_GPIO_WritePin（）函数时，我们都要使能锁存器的IO口，如下：

HAL_GPIO_WritePin(GPIOx,GPIO_PIN_x,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2,GPIO_PIN_RESET)

GPIO_PIN_2,GPIO_PIN_SET);
HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2,GPIO_PIN_RESET)

最后，编译程序，下载到板子上，成功点亮
