一、概念相关
1.SPI是什么
SPI是串行外设接口（Serial Peripheral Interface）的缩写，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如AT91RM9200。
2.SPI协议
SPI总线是一种4线总线，因其硬件功能很强，所以与SPI有关的软件就相当简单，使中央处理器（Central Processing Unit，CPU）有更多的时间处理其他事务。正是因为这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如AT91RM9200。SPI是一种高速、高效率的串行接口技术。
SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。也是所有基于SPI的设备共有的，它们是MISO（主设备数据输入）、MOSI（主设备数据输出）、SCLK（时钟）、CS（片选）。
（1）MISO– Master Input Slave Output，主设备数据输入，从设备数据输出；
（2）MOSI– Master Output Slave Input，主设备数据输出，从设备数据输入；
（3）SCLK – Serial Clock，时钟信号，由主设备产生；
（4）CS – Chip Select，从设备使能信号，由主设备控制。
二、0.96寸OLED显示屏显示
1.显示汉字及数字
（1）准备工作
①工具：keil + STM32F103C8最小开发版 + 0.96寸OLED显示屏

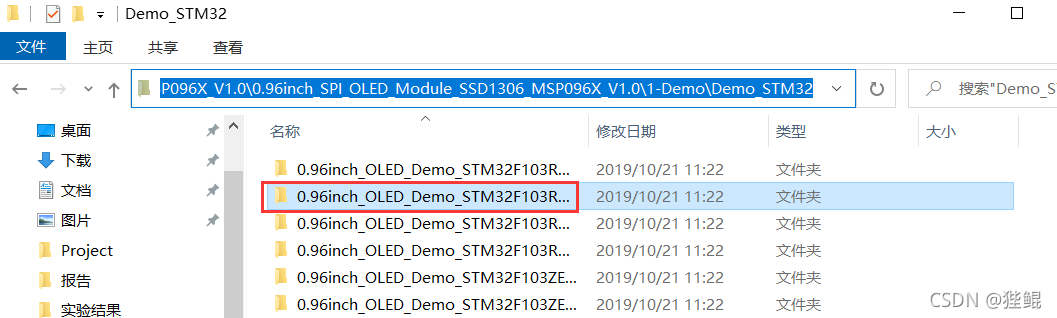

②DEMO程序：下载链接

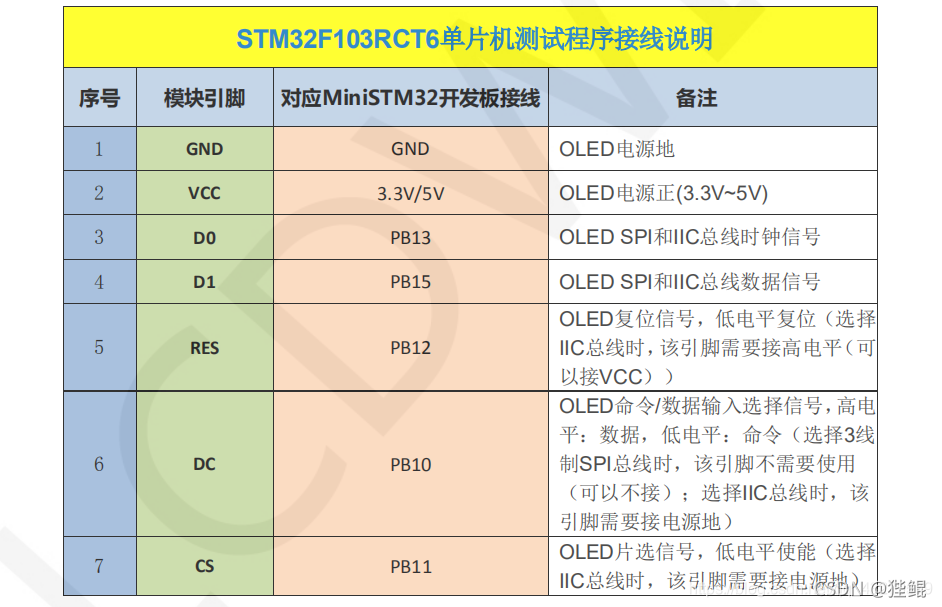

③串口连线（按照下表对应连接即可）：
④字模准备

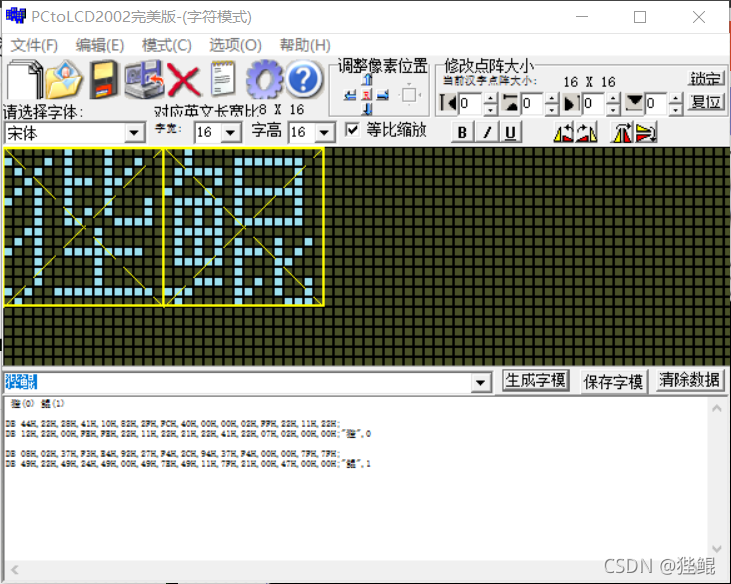

需要使用PCtoLCD2002工具，直接在网上搜索下载即可。

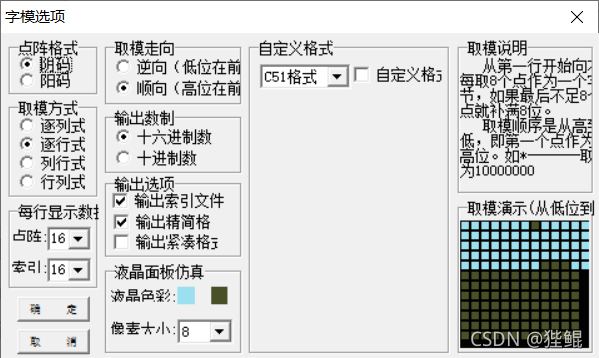

打开软件即可进行字模的生成，但是需要注意修改设置。
（2）代码修改
由于使用的样本代码，并没有STM32F103C8这个种类，就用同一个系列的STM32F103RC。

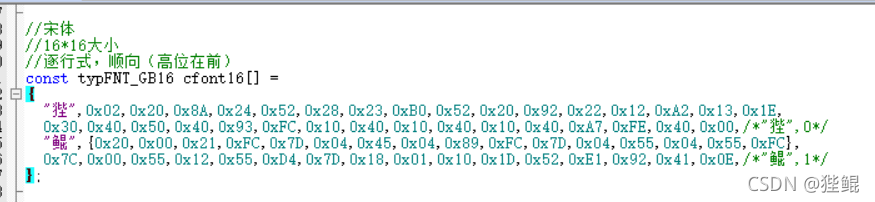

打开gui.c里的oledfont.h文件，可以在这里增加自己定义的字模。
定义函数
void TEST_MainPage(void)
{
GUI_ShowCHinese(28,24,16,"狴鲲",1);//显示中文名
GUI_ShowString(4,48,"111222333444",16,1);//显示学号
delay_ms(1500);
delay_ms(1500);
}
main函数
int main(void)
{
delay_init(); //延时函数初始化
OLED_Init(); //初始化OLED
OLED_Clear(0); //清屏（全黑）
while(1)
{
TEST_MainPage(); //界面显示
}
}

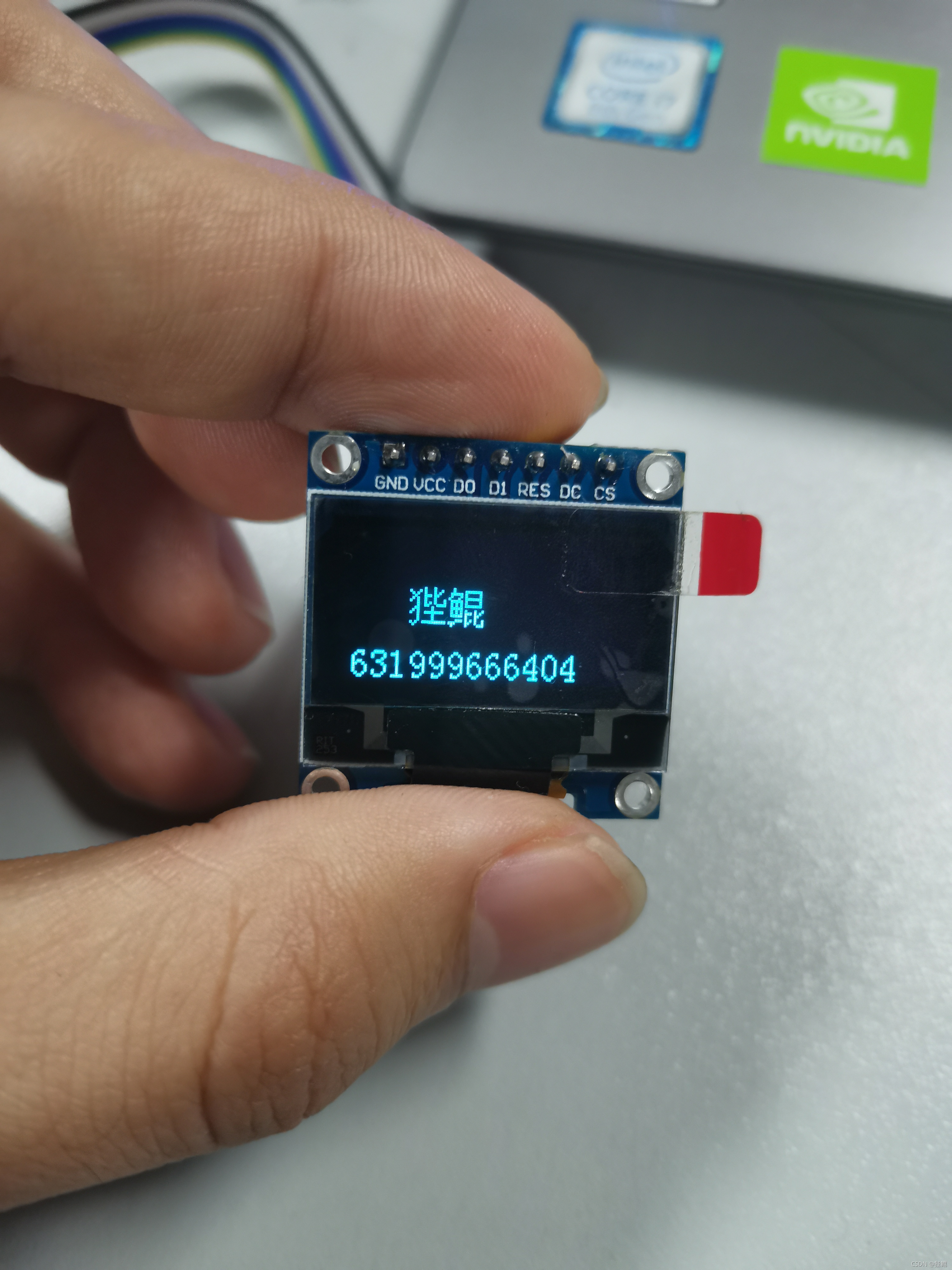

（3）运行结果
2.字符滚动
（1）代码修改
水平左右滚动
OLED_WR_Byte(0x2E,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x26,OLED_CMD); //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 7
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
垂直和水平滚动
OLED_WR_Byte(0x2e,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x29,OLED_CMD); //水平垂直和水平滚动左右 29/2a
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 1
OLED_WR_Byte(0x01,OLED_CMD); //垂直滚动偏移量
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
main函数
int main(void)
{
delay_init(); //延时函数初始化
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0);
OLED_WR_Byte(0x2E,OLED_CMD); //关闭滚动
OLED_WR_Byte(0x27,OLED_CMD); //水平向左或者右滚动 26/27
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0x00,OLED_CMD); //起始页 0
OLED_WR_Byte(0x07,OLED_CMD); //滚动时间间隔
OLED_WR_Byte(0x07,OLED_CMD); //终止页 7
OLED_WR_Byte(0x00,OLED_CMD); //虚拟字节
OLED_WR_Byte(0xFF,OLED_CMD); //虚拟字节
TEST_MainPage(); //主界面显示
OLED_WR_Byte(0x2F,OLED_CMD); //开启滚动
}
数据定义
void TEST_MainPage(void)
{
GUI_ShowCHinese(10,0,16,"帝王将相几抔土",1);
delay_ms(1500);
delay_ms(1500);
}
（2）运行结果
不会有人这么晚了才交作业吧
3.配合AHT20显示温度和湿度
1.准备工作

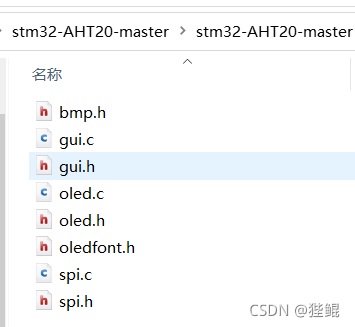

①导入文件：将上面OLED显示的文件导入AHT20的代码文件内
②同时在keil内也需要导入
（2）代码修改
增加show_info函数，将信息显示到OLED屏上
void show_info(){
GUI_ShowCHinese(10,10,16,"温湿度显示",1);
GUI_ShowString(5,50,"温度:",16,1);
GUI_ShowNum(40,50,T1/100,1,16,1);
GUI_ShowNum(49,50,(T1/10)%10,1,16,1);
GUI_ShowString(56,50,".",16,1);
GUI_ShowNum(58,50,T1%10,1,16,1);
GUI_ShowString(70,50,"湿度:",16,1);
GUI_ShowNum(100,50,H1/100,1,16,1);
GUI_ShowNum(109,50,(H1/10)%10,1,16,1);
GUI_ShowString(116,50,".",16,1);
GUI_ShowNum(118,50,H1%10,1,16,1);
}
main函数
int main(void)
{
delay_init();
uart_init(115200);
IIC_Init();
NVIC_Configuration(); //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
OLED_Init(); //初始化OLED
OLED_Clear(0); //清屏（全黑）
while(1)
{
printf("温度湿度显示");
read_AHT20_once();//读取温湿度
show_info();//显示
delay_ms(5000);//延时
OLED_Clear(0);//清屏
read_AHT20_once();//读取温湿度
show_info();
delay_ms(5000);
OLED_Clear(0);
}
}
（3）运行结果
下次再晚交作业我就去操场倒立
三、总结
本次实验学会了如何使用OLED进行字符的显示，学会了如何利用AHT20配合OLED进行温湿度显示。
