一．实现功能

注：预留OLED0.96程序，简单更改也可用OLED0.96显示
上电后串口打印AD值和光强值单位（LUX）

二．硬件清单

TEMT6000模块
STM32F103C8T6/STC89C52RC
SWD或JLINK仿真器（直接用CH340串口模块烧录也行，不过注意配置BOOT）
杜邦线若干

三．资料清单

程序代码

在这里插入图片描述

文档资料

在这里插入图片描述

四．模块简介

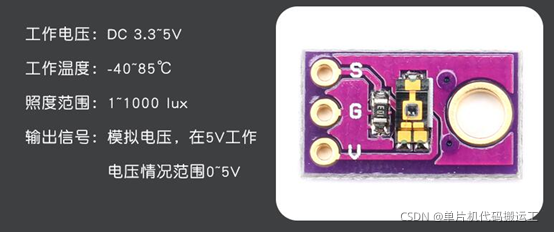

1.基本参数

在这里插入图片描述

2.引脚说明

在这里插入图片描述

五．接线

基于STM32 +模块接线


模块------------- ------------------- STM32
VCC-----------------------------------5V
GND-----------------------------------GND
S----------------- --------------- - GPIOA_0(AD1通道0)

基于51 +模块接线


模块-------- PCF8591------------STC89C52RC
VCC-------------------------------------5V
GND-------------------------------------GND
S--------------AIN2 ----------------- - P3.7


---------------VCC----------------------5V
---------------GND---------------------GND
---------------SCL---- ----------------- P2.0
T--------------SDA----- -------------- - P2.1

六．代码说明

以下以32代码为例，

1. AD参数与相关引脚配置


/**
  * @brief  ADC GPIO 初始化
  * @param  无
  * @retval 无
  */
static void ADCx_GPIO_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	// 打开 ADC IO端口时钟
	ADC_GPIO_APBxClock_FUN ( ADC_GPIO_CLK, ENABLE );

	// 配置 ADC IO 引脚模式
	// 必须为模拟输入
	GPIO_InitStructure.GPIO_Pin = ADC_PIN;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;

	// 初始化 ADC IO
	GPIO_Init(ADC_PORT, &GPIO_InitStructure);
}

/**
  * @brief  配置ADC工作模式
  * @param  无
  * @retval 无
  */
static void ADCx_Mode_Config(void)
{
	ADC_InitTypeDef ADC_InitStructure;

	// 打开ADC时钟
	ADC_APBxClock_FUN ( ADC_CLK, ENABLE );

	// ADC 模式配置
	// 只使用一个ADC，属于独立模式
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;

	// 禁止扫描模式，多通道才要，单通道不需要
	ADC_InitStructure.ADC_ScanConvMode = DISABLE ;

	// 连续转换模式
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;

	// 不用外部触发转换，软件开启即可
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;

	// 转换结果右对齐
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;

	// 转换通道1个
	ADC_InitStructure.ADC_NbrOfChannel = 1;

	// 初始化ADC
	ADC_Init(ADCx, &ADC_InitStructure);

	// 配置ADC时钟为PCLK2的8分频，即9MHz
	RCC_ADCCLKConfig(RCC_PCLK2_Div8);

	// 配置 ADC 通道转换顺序和采样时间
	ADC_RegularChannelConfig(ADCx, ADC_CHANNEL, 1,
	                         ADC_SampleTime_55Cycles5);

	// ADC 转换结束产生中断，在中断服务程序中读取转换值
	ADC_ITConfig(ADCx, ADC_IT_EOC, ENABLE);

	// 开启ADC ，并开始转换
	ADC_Cmd(ADCx, ENABLE);

	// 初始化ADC 校准寄存器
	ADC_ResetCalibration(ADCx);
	// 等待校准寄存器初始化完成
	while(ADC_GetResetCalibrationStatus(ADCx));

	// ADC开始校准
	ADC_StartCalibration(ADCx);
	// 等待校准完成
	while(ADC_GetCalibrationStatus(ADCx));

	// 由于没有采用外部触发，所以使用软件触发ADC转换
	ADC_SoftwareStartConvCmd(ADCx, ENABLE);
}

static void ADC_NVIC_Config(void)
{
  NVIC_InitTypeDef NVIC_InitStructure;
	// 优先级分组
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

  // 配置中断优先级
  NVIC_InitStructure.NVIC_IRQChannel = ADC_IRQ;
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);
}


/**
  * @brief  ADC初始化
  * @param  无
  * @retval 无
  */
void ADCx_Init(void)
{
	ADCx_GPIO_Config();
	ADCx_Mode_Config();
	ADC_NVIC_Config();
}

2. AD中断服务函数


void ADC_IRQHandler(void)
{
	if (ADC_GetITStatus(ADCx,ADC_IT_EOC)==SET)
	{
		// 读取ADC的转换值
		ADC_ConvertedValue = ADC_GetConversionValue(ADCx);
	}
	ADC_ClearITPendingBit(ADCx,ADC_IT_EOC);
}

3. 主函数


/**
  * @brief  主函数
  * @param  无
  * @retval 无
  */
int main(void)
{

	// ADC 初始化
	ADCx_Init();
	DelayInit();
	USART_Config();
//	OLED_Init();
//	OLED_Clear();
	while (1)
	{
		ADC_ConvertedValueLocal =(float) ADC_ConvertedValue/4096*3.3;
		ADC_ConvertedValueLux =(float) ADC_ConvertedValue/4096*1000;
		printf("AD_VO:%.3fV",ADC_ConvertedValueLocal);
		printf("  ValueLux:%f Lux",ADC_ConvertedValueLux);
		printf("  AD_VA:%d\r\n",ADC_ConvertedValue);

		//预留OLED0.96接口程序，直接可用
//		sprintf(Dis_AD_VO_Buf,"AD_VO:%.3fV",ADC_ConvertedValueLocal);
//		sprintf(Dis_VA_Buf,"AD_VA:%d",ADC_ConvertedValue);
//		OLED_ShowString(0,0,Dis_AD_VO_Buf,16);
//		OLED_ShowString(0,2,Dis_VA_Buf,16);
		 DelayMs(100);

	}
}
