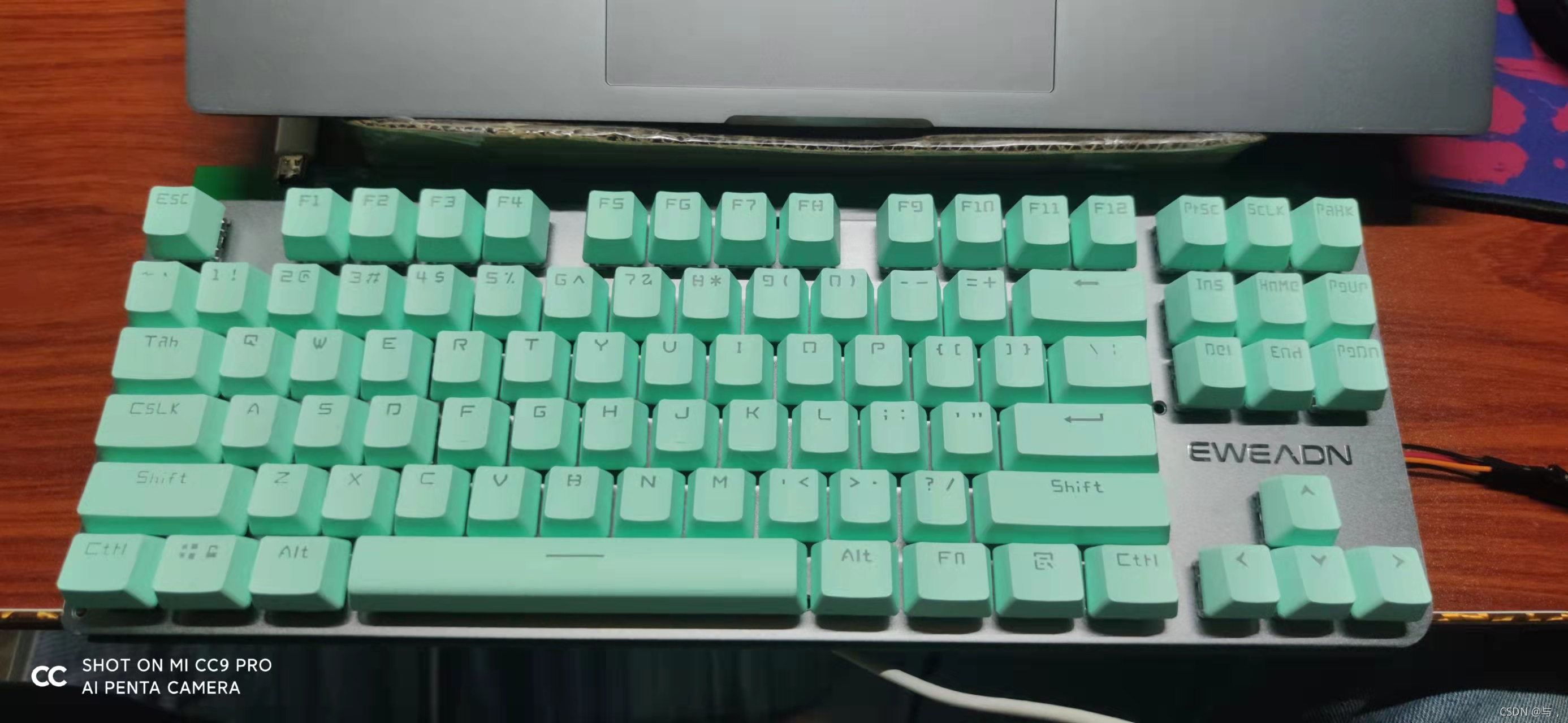

键盘图片

请添加图片描述

硬件介绍

键盘采用STM32f103RCT6做主控，采用HT16K33作为LED驱动，TP4056作为锂电池充电管理芯片，蓝牙采用BT-05模块。

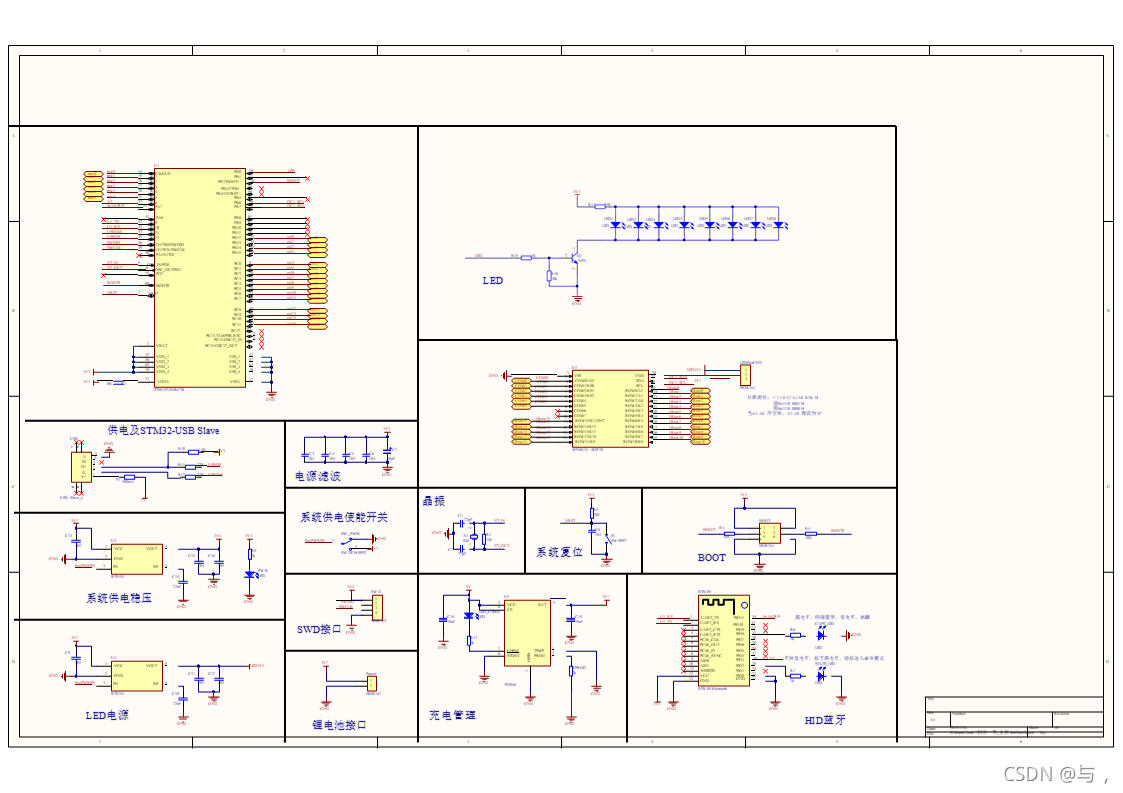

原理图

在这里插入图片描述

这张原理图是b站那位老哥做的，为了省事我就直接用这张图画的PCB。
USB上接在D+的那个1.5k上拉电阻是接到3V3的USB协议识别电阻，之前以为没用，PCB上就没接那颗电阻导致不识别。

PCB

请添加图片描述 PCB那位老哥资料里面已经有，但我还是仿照他的自己画了一板

3D 效果图

效果还是不错的在这里插入图片描述

PCB打样

在这里插入图片描述
这是4块板的价格，原价是141，因为生产过程中损坏一块，所以只有四块。

程序

我在原来的基础上增加了灯的控制，

void Press_light(void)
{
	unsigned char i,j;
	Press_light_Flag = 1;
	LED_WakeUp();

	if(myKeyBoard_KeyStateChangedFlag_Ex)
	{
		myKeyBoard_KeyStateChangedFlag_Ex = 0;
		for(i = 0; i < 6; i++ )
		{
			for(j = 0; j < 16; j++)
			{
				if(myKeyBoard_KeyState[i][j] == KEYPRESSED)
				{
					LED_DrawPoint(i,j,1);

					key_led_time[key_time_chance][0] = i;	//X
					key_led_time[key_time_chance][1] = j;	//y
					key_led_time[key_time_chance][2] = 30;	//time

					key_time_chance++;
					if(key_time_chance==40)
					{
						key_time_chance= 0;
					}
				}
			}
		}
	}
	LED_FreashRam();
	LED_SetBrightness(16);
	LED_SetDisplay(1,LED_FLASH_OFF);
	LED_Status = 1;
}

中断代码

if(Press_light_Flag)					//每50毫秒更新灯
			Press_light();						//按谁谁亮

		for(int i = 0; i < 40; i++)
		{
			if(key_led_time[i][2] > 0)			//判断生命周期是否大于0
			{
				key_led_time[i][2]--;
			}
			else if(key_led_time[i][2] == 0)
			{
				LED_DrawPoint(key_led_time[i][0],key_led_time[i][1],0);  //生命周期为0关闭灯
				key_led_time[i][0] = 0;										//用过的数组清零
				key_led_time[i][1] = 0;
				key_led_time[i][2] = 0;
			}
		}

代码的主要功能是按哪个哪个亮一段时间，当按键按下之后用一个二维数组保存一个键按下的x，y坐标和生命周期。每50ms进一次中断生命周期减一，当生命周期为0时，关闭灯。

芯片一定不能贪便宜！！！

这里说下一个坑，之前在淘宝上买了一片RCT6焊到PCB上，先写了一个点灯的程序可以正常运行，然后用STM32cubeMX软件写了一个hid程序，用数据线连接电脑后就一直弹出USB设备无法识别，起初是怀疑软件有问题，但是程序是用cubemx生成的不可能有问题，就用开发版试可以正常识别，然后又怀疑芯片没工作，就在hid程序上加了LED闪烁程序，LED正常闪烁然后又去查PCB是不是有问题 stm32一共就连着 D-D+和电源四根线不可能有问题啊，，一时之间摸不到头脑，最后才怀疑芯片有问题，找了一个RCT6的开发版把芯片换上去，完美解决。
一定不要贪便宜！！！
