[嵌入式]掌上实验室V8系列教程（二）跑马灯

目录

1 项目功能

2 电路原理

3 软件流程

4 程序设计

5.参考资源

1 项目功能

循环点亮LED4, LED5, LED6, LED7

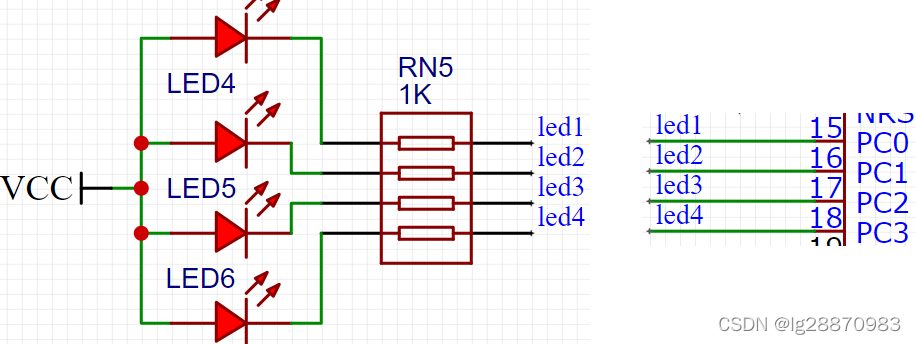

2 电路原理

根据硬件电路图，PC0输出“0”，点亮LED4；PC0输出“1”，熄灭LED4。同理PC1、PC2、PC3分别对应LED5、LED6和LED7。所以PC0、PC1、PC2和PC3应该分别设置成输出模式。

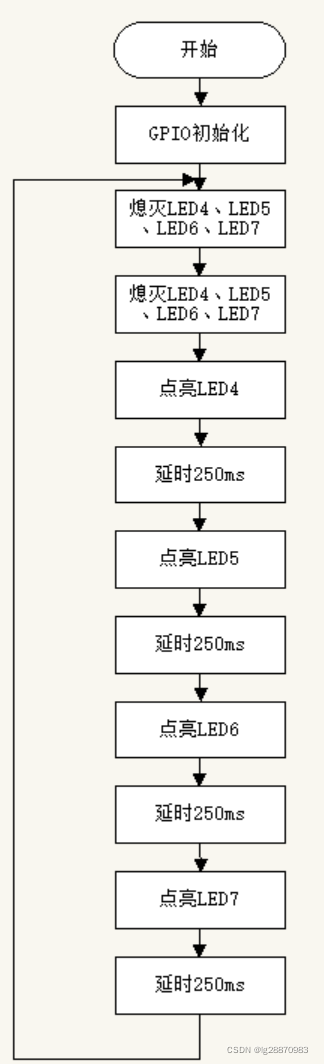

3 软件流程

4 程序设计

项目建立请参考《掌上实验室V8系列教程（一）新建Keil项目》

4.1 延时程序设计

? ? ? ? 最简单的延时程序，就是通过循环进行空操作，代码如下：

void delay_ms(int ms)
{
    for(;ms>0;ms--)
    {
        for(int i=0;i<4000;i++);
    }
}

这样代码有个问题就是和MCU的运行速度有关联，需要根据MCU的运行速度调整循环次数，并且延时时间也不够精确。还有一个问题是，如果配置了C语言编译优化，编译器可能会把这些代码优化掉，因为编译器会认为这些代码什么事也没做。

所以我们必须找一种可以精确延时的方式，这儿我们使用M4内核的Systick节拍定时器来进行精确延时。Systick是一个24位减计数定时器。

void delay_us(int us)
{
	SysTick->LOAD = us * system_core_clock/1000000;
	SysTick->VAL = 0;
	SysTick->CTRL = 0x5; //Systick采用系统时钟为时钟源，并启动
	while((SysTick->CTRL & (1<<16))==0);
	SysTick->CTRL = 0;	 //停止Systick
}

void delay_ms(int ms)
{
	for(;ms>0;ms--)
		delay_us(1000);
}

4.2 完整代码

#include "at32f403a_407_conf.h"

void gpio_pins_init(void)
{
	//打开GPIOC时钟
	crm_periph_clock_enable(CRM_GPIOC_PERIPH_CLOCK, TRUE);

	//配置PC0~PC3为输出
	gpio_init_type gpio_init_struct;

	gpio_init_struct.gpio_pins  = GPIO_PINS_0 | GPIO_PINS_1 | GPIO_PINS_2 | GPIO_PINS_3;
	gpio_init_struct.gpio_mode = GPIO_MODE_OUTPUT;
	gpio_init_struct.gpio_out_type = GPIO_OUTPUT_PUSH_PULL;
	gpio_init_struct.gpio_pull = GPIO_PULL_NONE;
	gpio_init_struct.gpio_drive_strength = GPIO_DRIVE_STRENGTH_STRONGER;

	gpio_init(GPIOC, &gpio_init_struct);
}

void delay_us(int us)
{
	SysTick->LOAD = us * system_core_clock/1000000;
	SysTick->VAL = 0;
	SysTick->CTRL = 0x5; //Systick采用系统时钟为时钟源，并启动
	while((SysTick->CTRL & (1<<16))==0);
	SysTick->CTRL = 0;	 //停止Systick
}

void delay_ms(int ms)
{
	for(;ms>0;ms--)
		delay_us(1000);
}

int main(void)
{
	gpio_pins_init();

	for(;;){
		gpio_bits_set(GPIOC, GPIO_PINS_0 | GPIO_PINS_1 | GPIO_PINS_2 | GPIO_PINS_3);//全部熄灭
		delay_ms(250);
		gpio_bits_reset(GPIOC, GPIO_PINS_0); //点亮LED4
		delay_ms(250);
		gpio_bits_reset(GPIOC, GPIO_PINS_1); //点亮LED5
		delay_ms(250);
		gpio_bits_reset(GPIOC, GPIO_PINS_2); //点亮LED6
		delay_ms(250);
		gpio_bits_reset(GPIOC, GPIO_PINS_3); //点亮LED7
		delay_ms(250);
	}
}

5.参考资源

《掌上实验室V8》 原理图

AT32F403A AT32F407 固件库2.0.2 应用说明
