[嵌入式]proteus教程——使能端口控制8255

**使能端口控制8255 *

该教程代码是使能端口，而不是操作内存，操作内存WR和RD

sbit wr = P3^6;
sbit rd = P3^7;

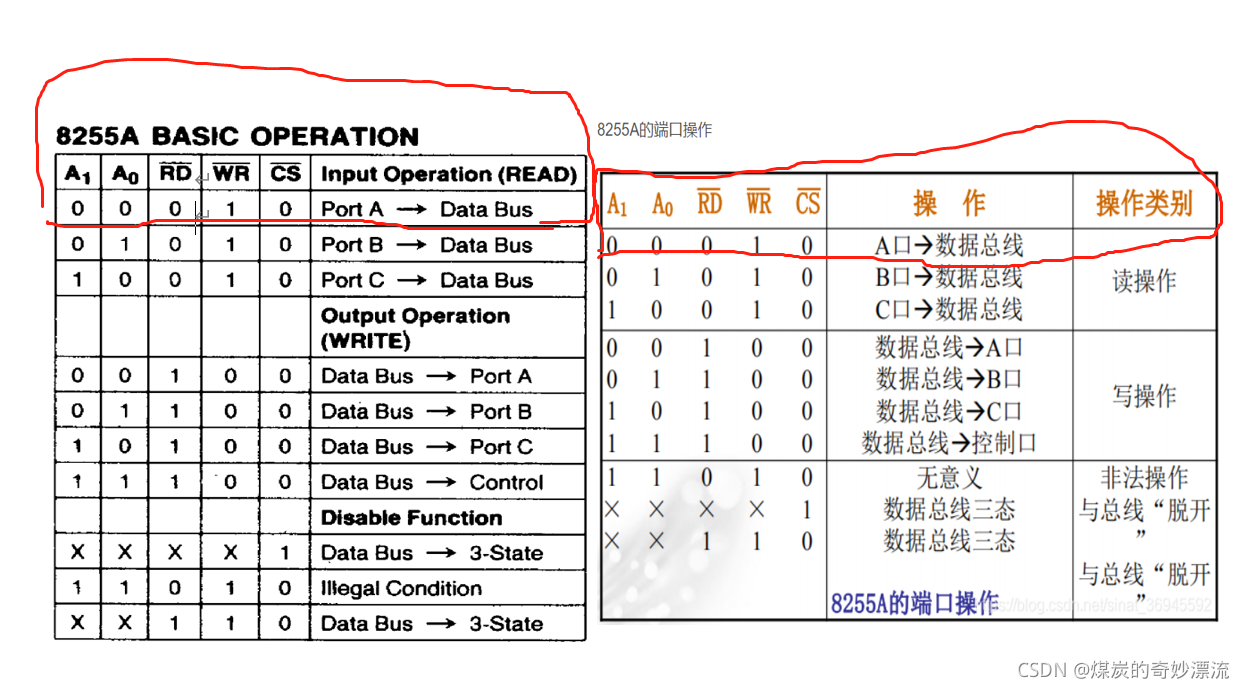

在我们使用 8255 可编程外设界面之前，我建议您查看它的工作原理、引脚图、模式、如何选择端口（A、B、C 和控制寄存器），以及如何为使能控制字端

在这里，我们将使用 0 模式下的 8255 端口 A，使用引脚 P1.0 和 8051 的 P1.1 进行编程。

sbit A0 = P1^0;
sbit A1 = P1^1;

电路图

C 代码使用 8255 与 8051 接口 LED

1.程序解释：P2口高低4位相互翻转，该程序没有通过8255读数据，所以P3只用到写位

2.控制A0，A1

#include<reg52.h>
sbit A0 = P1^0;
sbit A1 = P1^1;
sbit wr = P3^6;
sbit rd = P3^7;

void delay(unsigned int ms) // to provide a delay in ms
{
     unsigned int i;
     for(i=0;i<=ms;i++);
}

void main()
{
     P1 = 0x00; // 消隐
     P2 = 0x00; // 消隐
     P3 = 0x00; // 消隐
     delay (10000); // Delay before starting to write

     rd = 1; // 禁用读取
     wr = 0; // 使能写
     P2 = 0x80; // Making all ports output
     A0 = 1; // Selecting control reg
     A1 = 1; // Selecting control reg

     while(1)
     {
          wr = 1;
          A0 = 0; // Select Port A as output
          A1 = 0;
          delay (10000); // Sufficient delay is to be provided to see the blinking
          P2 = 0x0F; // To make LEDs connected to higher nibble glow as we’re using method 1
          wr = 0;
          // You can also write P2 = ~0x0F to make LEDs connected to lower nibbles light up.

          wr = 1;
          A0 = 0; // Select Port A as output
          A1 = 0;
          delay (10000); // Sufficient delay is to be provided to see the blinking
          P2 = 0xF0; // To make LEDs lower nibble light up as we’re using method 1
          wr = 0;
     }
}

结束
