1 资源链接

可以直接运行
https://download.csdn.net/download/qq_39542170/54700586

2 预期功能

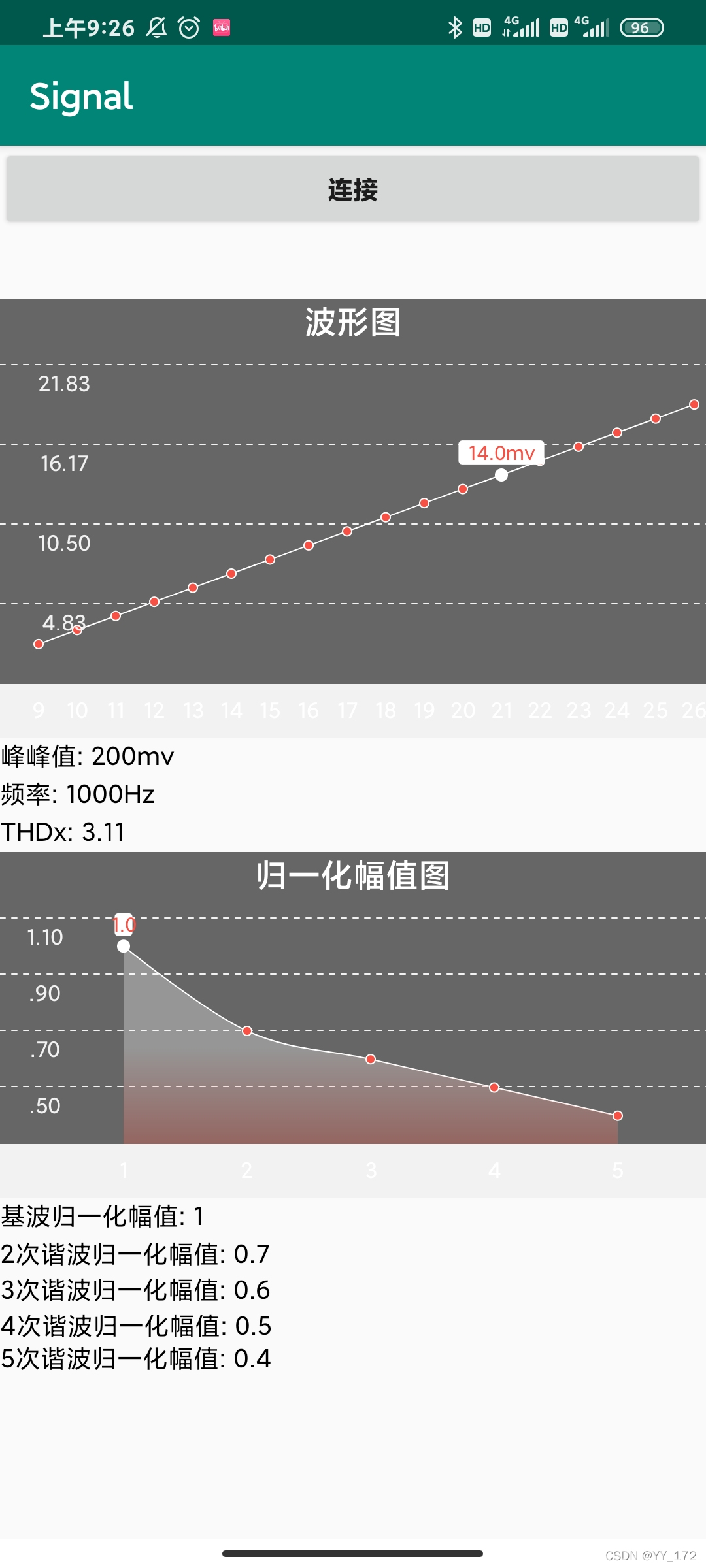

在这里插入图片描述
■点击“连接”按钮与周围的蓝牙设备进行配对，自动接收规定格式的信号，并显示对应的波形图、峰峰值、频率、THDx、五次谐波的归一化幅值

正常运转时，“连接”按钮下方会显示“send”

发送信号的格式：“send，THDx值，2次谐波值，3次谐波值，4次谐波值，5次谐波值，待画波形幅度值，待画波形频率值，待画波形（长度不限），end ” 举个栗子：“send,3.11,0.7,0.6,0.5,0.4,200,1000,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,end”

3 具体实现

开发环境

开发语言： java
开发软件：Android Studio 2020.3.1

各个模块

这里po一些核心代码，算了你们还是直接看原文件吧，我懒得写了 (lll￢ω￢)

布局

连接按钮
??Button：id = connectButton， text=“连接”

正常接收时，连接按钮下方显示send
??ScrollView：id = receiveScrolView
显示text
??TextView： id = textView7， text=“波形图”
??TextView： id = textViewxA， text="峰峰值: "
??TextView： id = textViewxF， text="频率: "
??TextView： id = textViewTHDx， text="THDx: "
??TextView： id = textView3， text=“归一化幅值图”
??TextView： id = textViewj， text=“基波归一化幅值: 1”
??TextView： id = textViewx3， text="3次谐波归一化幅值: "
??TextView： id = textViewx4， text="4次谐波归一化幅值: "
??TextView： id = textViewx5， text="5次谐波归一化幅值: "
画布
??com.example.btcontroller.LineChartView：id = lineChartView
??com.example.btcontroller.LineChartView：id = lineChartView2

蓝牙连接

//连接按钮响应
        final Button connectButton = findViewById(R.id.connectButton);
        connectButton.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {

                if (mBluetoothAdapter.isEnabled() == false) {
                    Toast.makeText(getApplicationContext(), " 请先打开蓝牙", Toast.LENGTH_LONG).show();
                    return;
                }

                //如果未连接设备则打开DevicesListActivity搜索设备
                if (mBluetoothSocket == null) {
                    Intent serveIntent = new Intent(getApplicationContext(), DevicesListActivity.class); //跳转活动
                    startActivityForResult(serveIntent, 1); //设置返回宏定义
                } else {
                    //关闭连接socket
                    try {
                        bRun = false;
                        Thread.sleep(2000);

                        is.close();
                        mBluetoothSocket.close();
                        mBluetoothSocket = null;

                        connectButton.setText("连接");
                    } catch (InterruptedException e) {
                        e.printStackTrace();
                    } catch (IOException e) {
                        e.printStackTrace();
                    }
                }
            }
        });

        // 设置设备可以被搜索
        new Thread() {
            public void run() {
                if (mBluetoothAdapter.isEnabled() == false) {
                    mBluetoothAdapter.enable();
                }
            }
        }.start();

这部分网上有很多可以用的demo

接收数据线程

//接收线程
            while(true){
                try{
                    while(is.available()==0){
                        while(bRun == false){}
                    }

                    while(true){
                        if(!bThread)//跳出循环
                            return;
                        num = is.read(buffer);         //读入数据
                        n=0;

                        if (smsg.indexOf("end")!=-1){
                            //存在包含关系，因为返回的值不等于-1
                            smsg = "";
                        }

                        String s0 = new String(buffer,0,num);
                        for(i=0;i<num;i++){
                            if((buffer[i] == 0x0d)&&(buffer[i+1]==0x0a)){
                                buffer_new[n] = 0x0a;
                                i++;
                            }else{
                                buffer_new[n] = buffer[i];
                            }
                            n++;
                        }

                        String s = new String(buffer_new,0,n);
                        smsg+=s;   //写入接收缓存
                        if(is.available()==0)break;  //短时间没有数据才跳出进行显示
                    }

                    //发送显示消息，进行显示刷新
                    handler.sendMessage(handler.obtainMessage());
                }catch(IOException e){
                }
            }

大致的思想就是，因为蓝牙一次传输的字符数有限，所以咱们要把多次接收的结果拼在一起 smsg+=s，直到收到“end”, 开始显示smsg的具体内容，并将结果清零 smsg = “”，进行下一波数据的接收。

数据显示

//消息处理队列
    Handler handler= new Handler() {
        ArrayList<ChartEntity> data = new ArrayList<>();
        ArrayList<ChartEntity> data2 = new ArrayList<>();

        public void handleMessage(Message msg) {
            super.handleMessage(msg);
            tv_in.setText(smsg);   //显示数据
            scrollView.scrollTo(0, tv_in.getMeasuredHeight()); //跳至数据最后一页

            // show valves
            String[] sArray = smsg.split(",");
            tv_THDx = findViewById(R.id.textViewTHDx);
            tv_x2 = findViewById(R.id.textViewx2);
            tv_x3 = findViewById(R.id.textViewx3);
            tv_x4 = findViewById(R.id.textViewx4);
            tv_x5 = findViewById(R.id.textViewx5);
            tv_A = findViewById(R.id.textViewxA);
            tv_F = findViewById(R.id.textViewxF);
            smsg_THDx = "THDx: " + String.valueOf(sArray[1]);
            smsg_x2 = "2次谐波归一化幅值: " + String.valueOf(sArray[2]);
            smsg_x3 = "3次谐波归一化幅值: " + String.valueOf(sArray[3]);
            smsg_x4 = "4次谐波归一化幅值: " + String.valueOf(sArray[4]);
            smsg_x5 = "5次谐波归一化幅值: " + String.valueOf(sArray[5]);
            smsg_A = "峰峰值: " + String.valueOf(sArray[6]) + "mv";
            smsg_F = "频率: " + String.valueOf(sArray[7]) + "Hz";
            tv_THDx.setText(smsg_THDx);
            tv_x2.setText(smsg_x2);
            tv_x3.setText(smsg_x3);
            tv_x4.setText(smsg_x4);
            tv_x5.setText(smsg_x5);
            tv_A.setText(smsg_A);
            tv_F.setText(smsg_F);

            // draw
            data = new ArrayList<>();
            for (int i = 9; i < sArray.length - 1; i++) {
                data.add(new ChartEntity(String.valueOf(i), Float.parseFloat(sArray[i])));
            }
//            lineChartView.setShadow(true);
            lineChartView.setUnitText("mv");
            lineChartView.setDataChart(data);

            // draw2
            data2 = new ArrayList<>();
            data2.add(new ChartEntity(String.valueOf(1), Float.parseFloat("1")));
            for (int i = 2; i < 6; i++) {
                data2.add(new ChartEntity(String.valueOf(i), Float.parseFloat(sArray[i])));
            }
            lineChartView2.setShadow(true);
            lineChartView2.setDataChart(data2);
        }
    };
