前言

很多同学在学习单片机过程中遇到了很多的问题，比如串口，串口是单片机的一块重要知识，学不好学不会都将对单片机而言是一种缺憾，最近我遇到了问题，怎样设置波特率，SMOD是波特率加倍的一个困惑之地，见后续

正文内容

一、了解什么是波特率，干什么用？

官方：

指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数，如每秒钟传送240个字符，而每个字符格式包含10位（1个起始位，1个停止位，8个数据位），这时的波特率为240Bd，比特率为10位*240个/秒=2400bps……。

我的理解：

波特率就是单片机发送和接收数据时双方的一种约定，是用高低电平代表数字0-1传送数据比特（bit）的一种方式，比如我们采用9600波特率发送数据，意思是一秒可以传送9600个bit，8个bit为一个字节（byte），可以换算，比如我们发送1个字节的数据0X0A(展开：00001010，十进制也就是10)，这个波特率让串口端口引脚高低电平变换00001010高低电平切换，每1/9600秒发送一个0-1电平。

关于为什么加这种约定：

**就是为了避免通信双方约定波特率不同，导致误码，A以1/9600的速率发送了 01 B接受时用1/4800速率接受，这样只能接受到电平1，因此B获得到的电平是1，漏掉了0，这就是波特率不同导致的问题。

二、计算波特率与串口通信

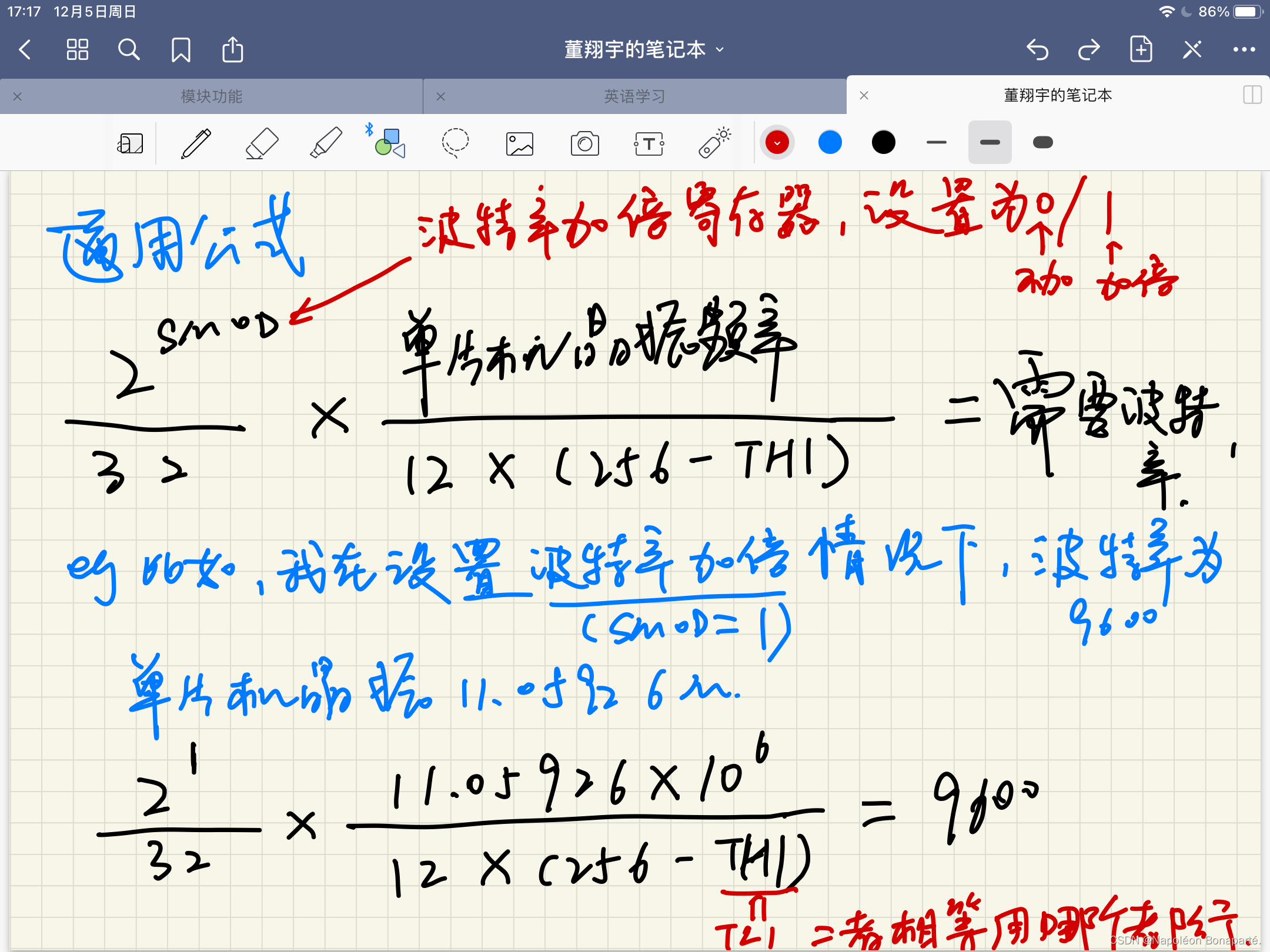

1.公式

请添加图片描述在这里插入图片描述
上面就是计算波特率的通用公式，任何请况下都能使用，可以理解一下。

2.12M和11.05926M晶振区别

我们用上面的11.05926M时，计算9600波特率时，得到的TH1极其接近250，但是当我们用12M晶振时，计算9600波特率便会发现，TH1=249.5多点，而转换为16进制，没法带小数部分，因此就要进行四舍五入，将TH1近似为250或者249，此处我近似为249，作为初始装载值，但是由于一点一点误差的积累，便带来了某个数据的错误，因此就出现了个别数据的误码。

要避免上述误码，可以换一种波特率，比如4800，自己可以尝试计算一下TH1就行，看看多大的误差。肯定越小越好!

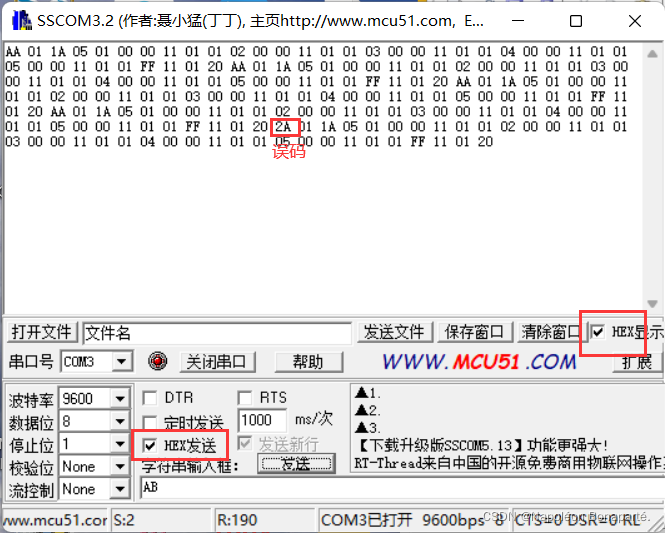

在这里插入图片描述
偶尔误码情况！

3.串口通信收发代码

直接运行即可，加了一个串口中断，发送数据时可引发中断，上传数据包中的数据！我这是12M****晶振下的串口收发！读者注意！！！
如果是11.0592M晶振请用上面公式计算TH1=TL1的初始值

#include "reg51.h"			 //
#include <intrins.h>
typedef unsigned int u16;
typedef unsigned char u8;
unsigned int array[]={0XAA, 0X01 ,0X1A, 0X05,0X01, 0X00, 0X00, 0X11, 0X01, 0X01,0X02 ,0X00 ,0X00 ,0X11 ,0X01 ,0X01,0X03 ,0X00 ,0X00 ,0X11 ,0X01 ,0X01,0X04, 0X00,0X00 ,0X11 ,0X01 ,0X01 ,0X05 ,0X00, 0X00 ,0X11, 0X01, 0X01 ,0XFF,0X11,0X01,0X20};//根据实际数据情况，我这是随便写的！嘿嘿
unsigned int array1[2];
sbit led = P2^1;
sbit led1 = P2^0;
void Delay5ms()		//@12.000MHz
{
	unsigned char i, j;
	i = 59;
	j = 90;
	do
	{
		while (--j);
	} while (--i);
}
void Delay1000ms()		//@12.000MHz
{
	unsigned char i, j, k;
	_nop_();
	_nop_();
	i = 46;
	j = 153;
	k = 245;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
void usartinit()
{
	SCON=0X50;//?êDí′?DD?óêü￡?????·?ê??t??DD8??×??ˉ??×°??
	TMOD=0X20;//???ˉ?¨ê±?÷1 1¤×÷?￡ê?2 8??×??ˉ??×°??
	PCON=0X80;//2¨ì??ê±??μ
	//4800 4800波特率情况下无误码率
	//TH1=0XF3;
	//TL1=0XF3;
	//9600 装载值，存在个别数据误码
	TH1=0XF9;
	TL1=0XF9;

	TR1=1;
	ES=1;//′ò?a′??ú?D??
	EA=1;//′ò?a×ü?D??
}

void usart() interrupt 4  //2?òa??μ?à¨o? ′??ú?D??4
{
	u8 reivedata;
	u8 num;
	if(RI)//接收数据，RI变成1
	{
		reivedata=SBUF;接受的东西存放到reivedata中，这里没使用
		RI=0;//接受中断清空
		for(num=0;num<38;num++)
		{
			SBUF = array[num];//中断控制循环发送数据包
			Delay5ms();//必须加一定延时，否则发送不完也会导致误码情况的发生！
		}
		led=~led;//灯反转 检测是否进入串口中断！
	}
	if(TI)
	{
		TI=0;//清空发送中断标志位
	}
}
void main()
{
	u8 i;
	usartinit();//初始化
	while(1)
	{
		Delay1000ms();//时间偏长了
		for(i=0;i<38;i++)
		{
			SBUF = array[i];//循环发送数据包
			Delay5ms();
		}
		led1=~led1;//检测while()循环是否正常，防止程序卡死到其他位置
	}
}
