前言
- RT-Thread PM框架主要用于PM（电源管理）、功耗调优（降低功耗），组件默认【关闭】，如果需要使用需要手动开启
- 部分用户对【功耗管理】并不专业，更不清楚如何使用RT-Thread PM框架管理产品的功耗
- 部分用户对【PM框架】使用存在【二义性】，理解片面，影响使用的体现，实际产品中很难应用起来
问题主线
- RT-Thread PM 框架的开启
- RT-Thread PM 框架的调试运行
- RT-Thread PM 框架的管理思想
- RT-Thread PM 框架的持续优化
PM框架文件

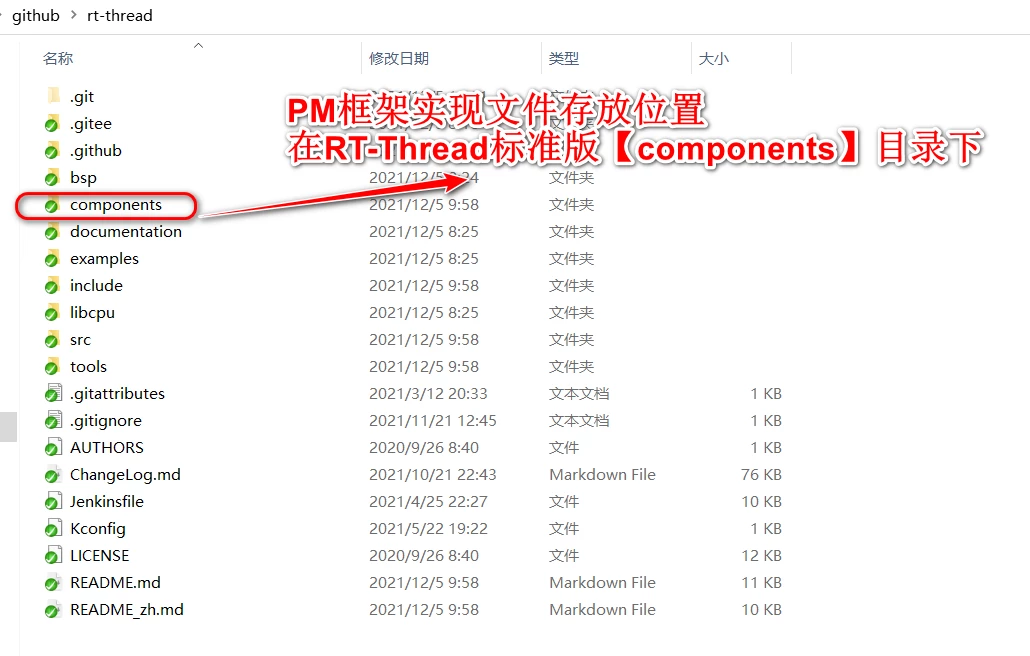

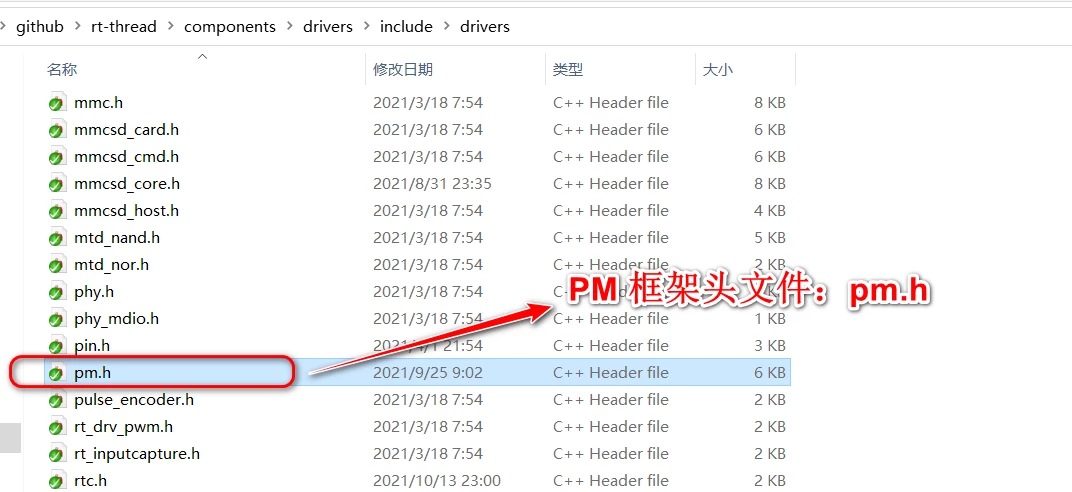

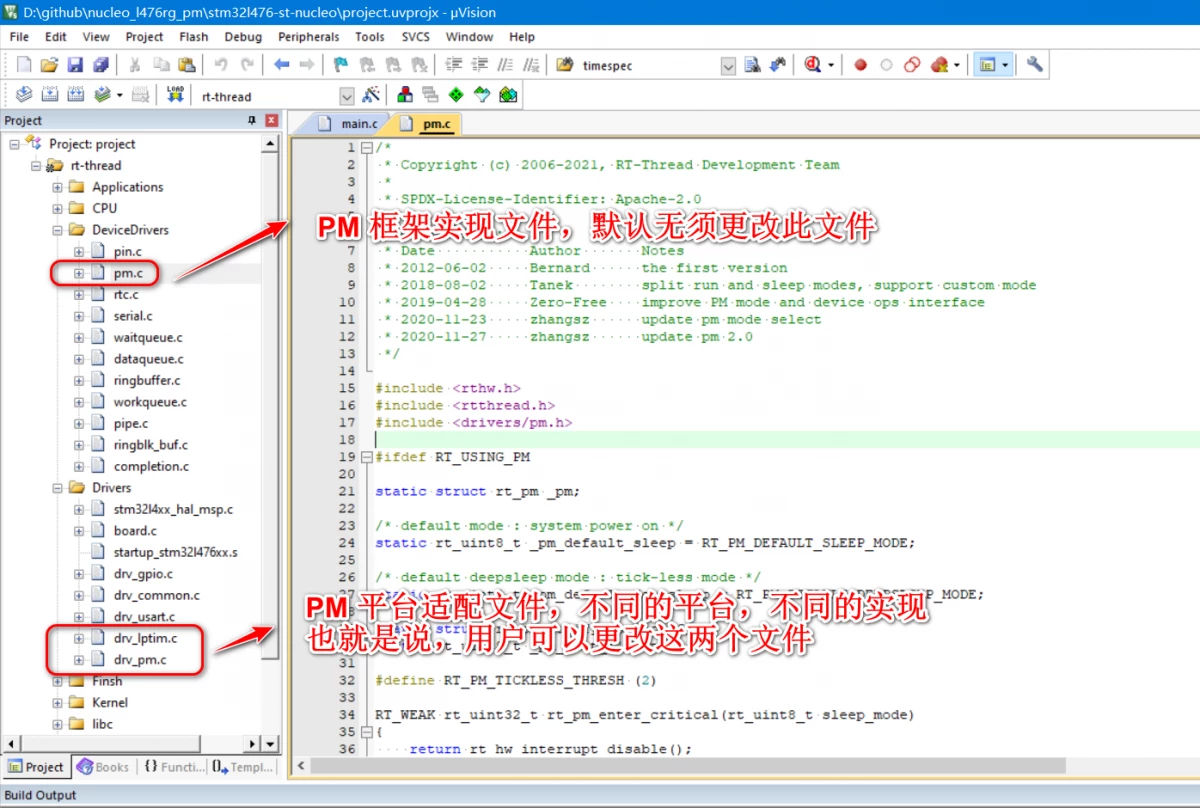

- 首先查看PM框架的实现文件的存放位置
- RT-Thread PM框架，目前在RT-Thread【标准版】中实现，Nano版中暂无法使用（后期会适配）
- PM 框架目前在BSP中适配了STM32L4平台，这个平台支持lptimer（低功耗定时器），可以使用PM框架的完整管理功能，但这不代表PM框架只适用于这个平台，其他的BSP平台稍做适配，依旧可以使用PM框架

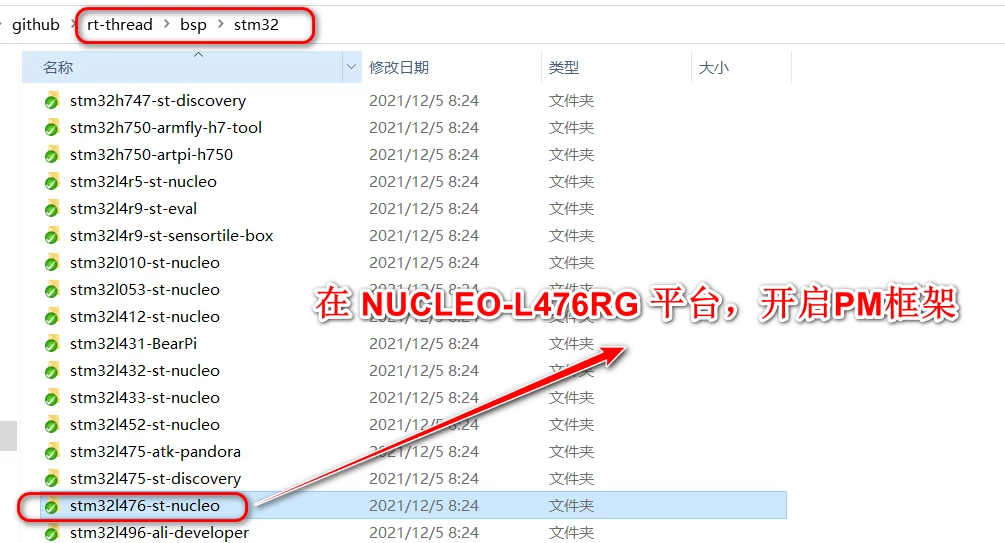

- 本次【实例】在【NUCLEO-L476RG】开发板上实现PM框架的适配，开发板MCU：STM32L476RGT6
最小系统搭建

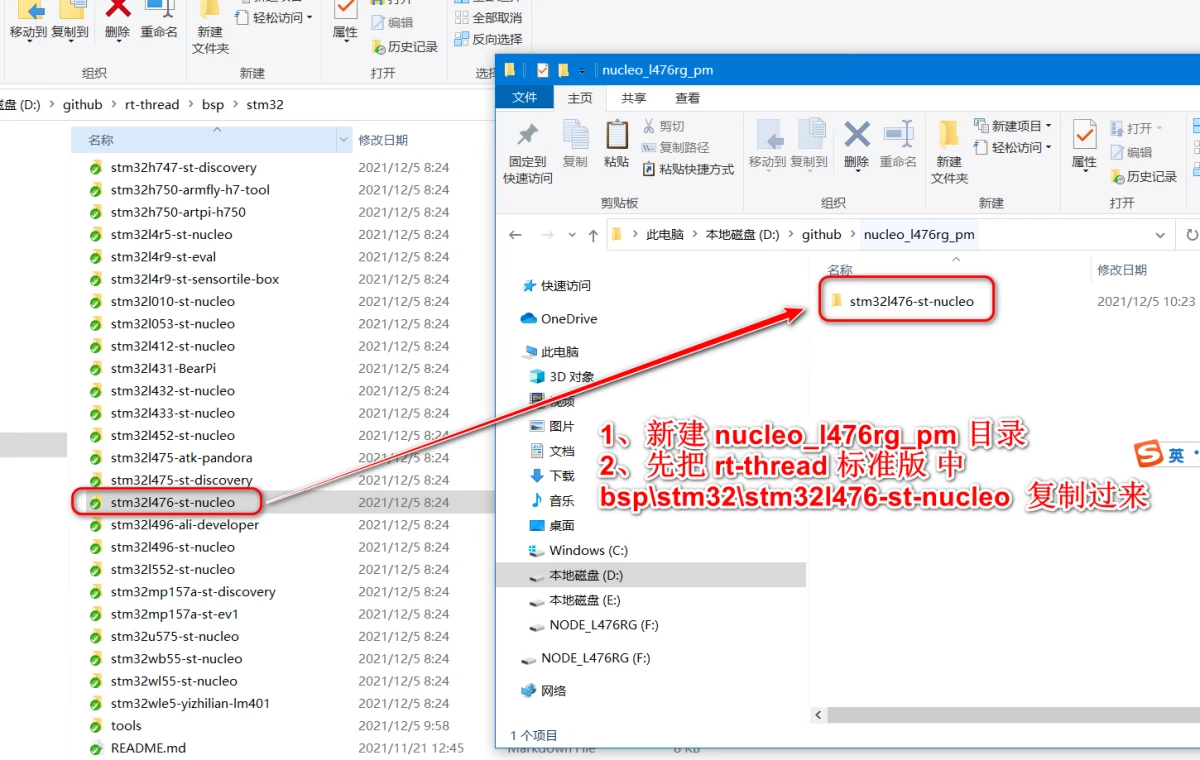

- 为了不影响默认RT-Thread源码架构，我把这个 【stm32l476-st-nucleo】单独重新复制出来做成独立的工程，用于PM框架功能验证。
- 注意只有STM32 BSP的project工程，没有STM32的libraries 与 RT-Thread 内核代码，无法使用。

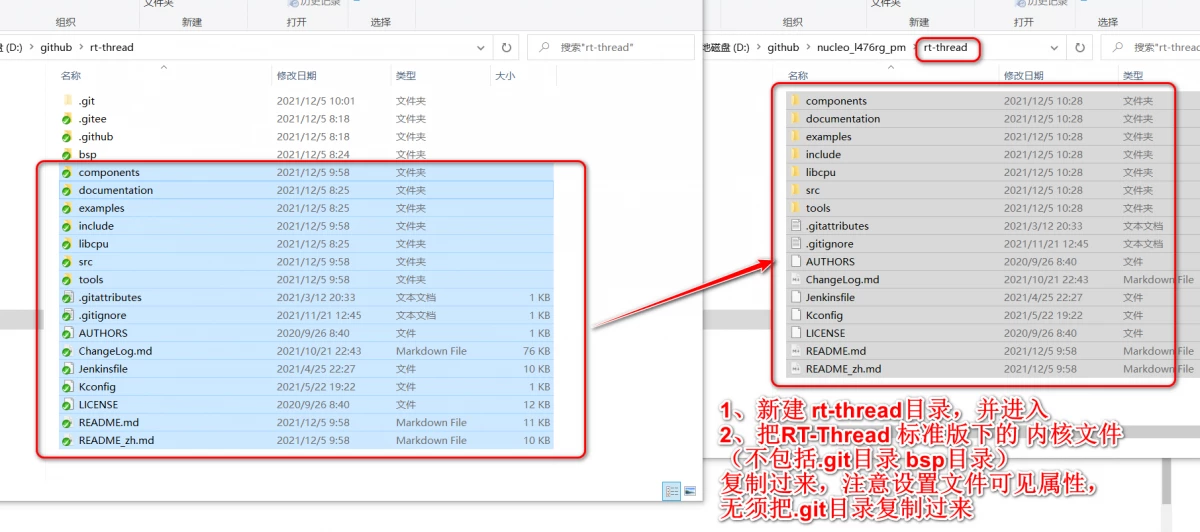

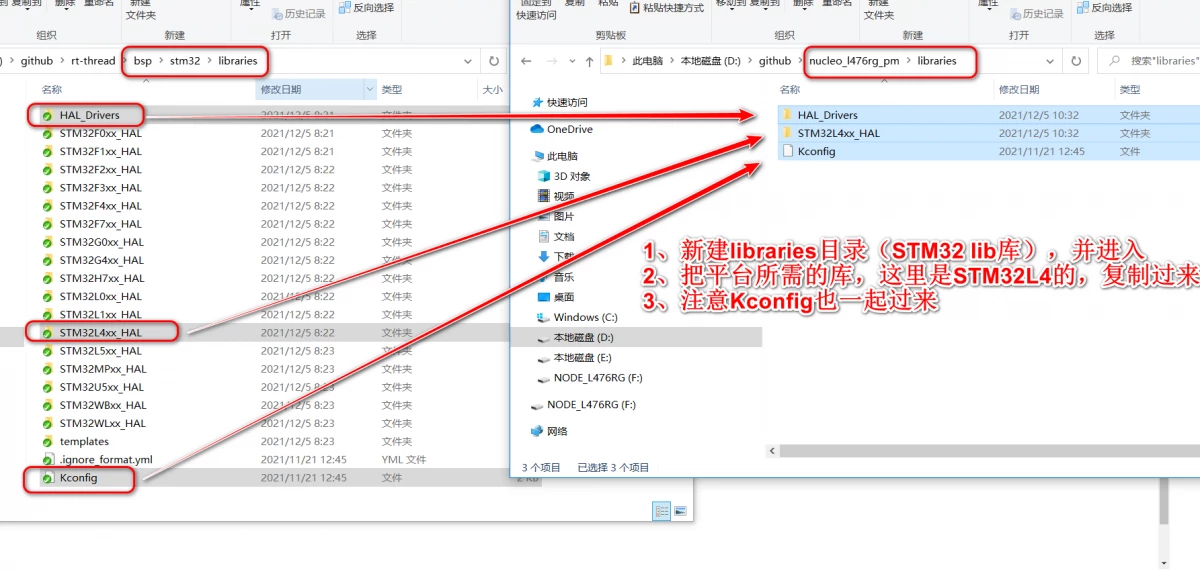

- 把RT-Thread 内核代码与STM32 libraries 复制到新建的工程目录
-
工程目录已经就绪。
-

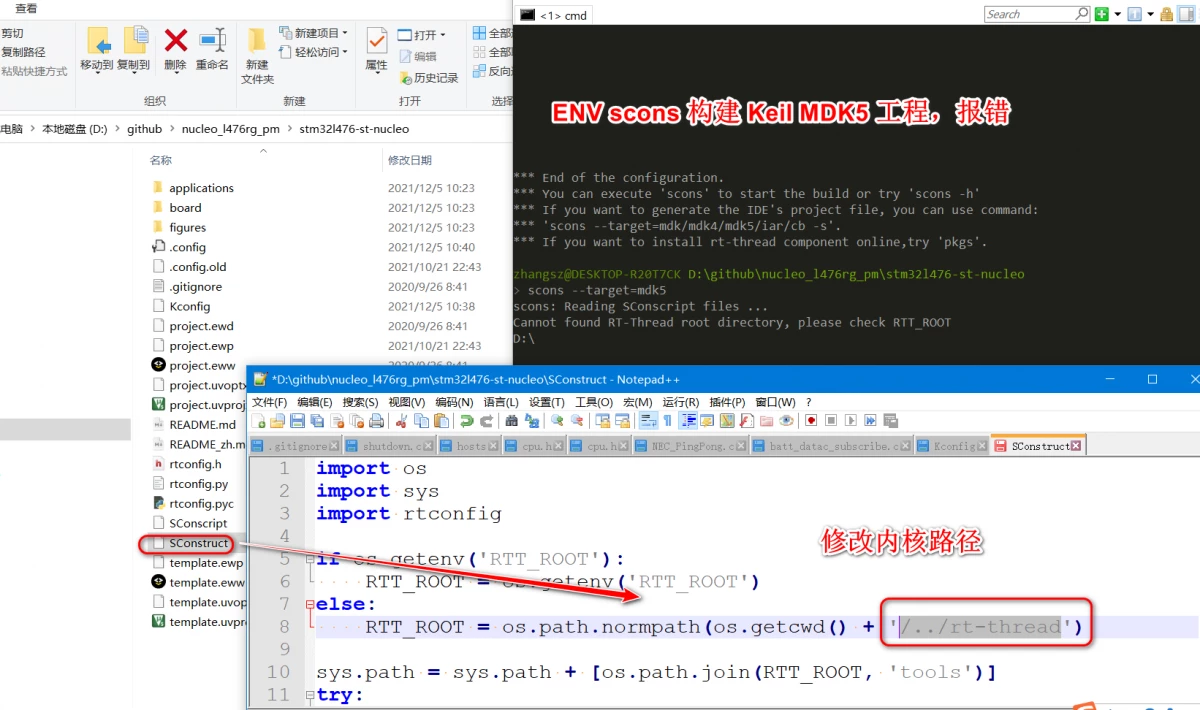

接下来修改构建文件与Kconfig路径，用于工程的正确构建

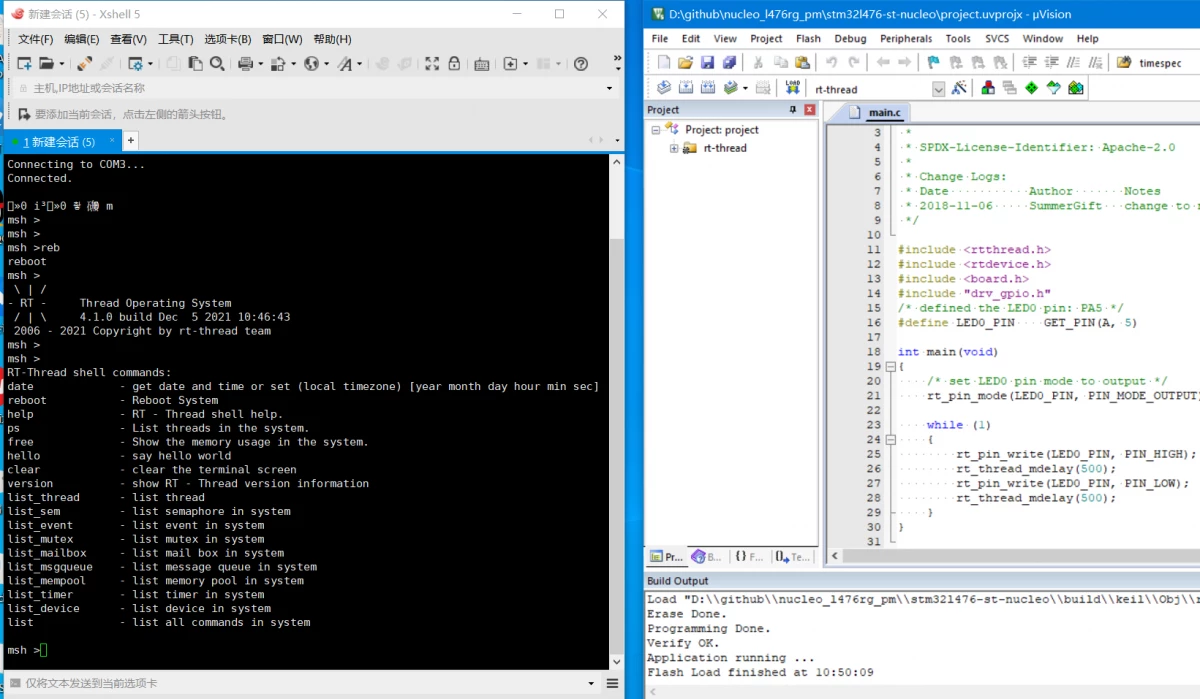

- 自此基于【NUCLEO-L476RG】最小RT-Thread 标准版工程搭建完成
开启PM框架
- 通过RT-Thread ENV工具： menuconfig开启（如果不懂ENV、menuconfig操作，抓紧先去【磨刀】）
.config - RT-Thread Configuration
→ RT-Thread Components
→Device Drivers
→ [*] Using Power Management device drivers
- 配置menuconfig后，需要重新构建工程：
scons --target=mdk5

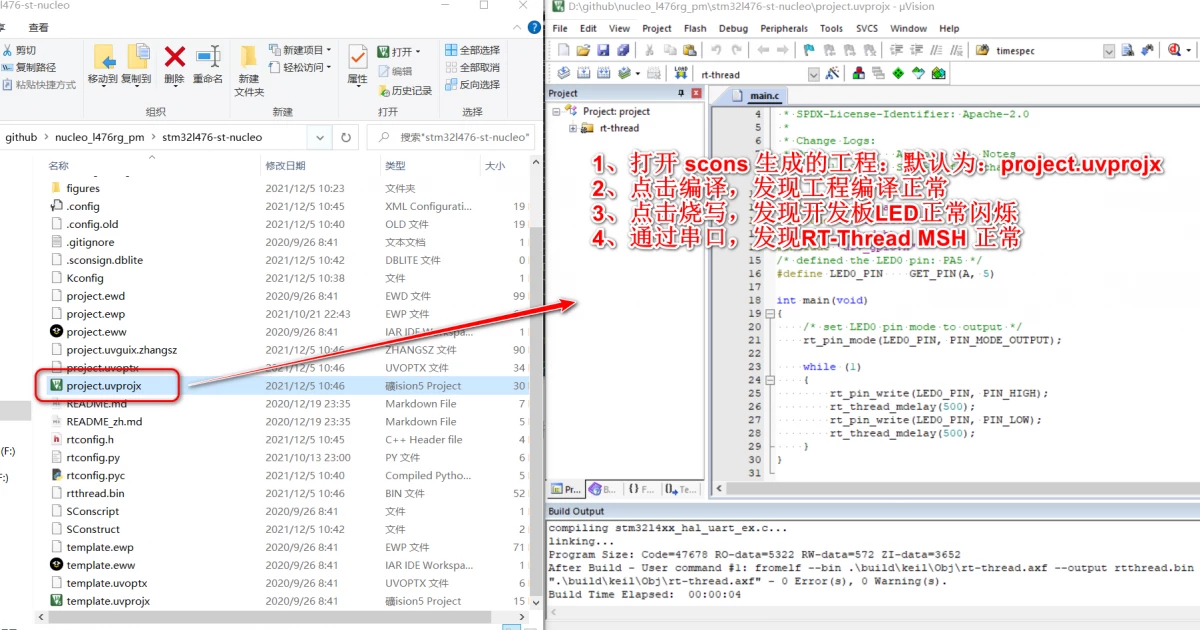

- 构建完工程，需要重新编译，并下载到开发板
PM框架的调试
- PM框架并不是一个【纯软件】玩具，它的运行，离不开【平台MCU电源模式】【系统时钟配置】【外设开关】【引脚配置】等
- PM框架，通过适配后，可以真实的自动管理系统的【睡眠】【唤醒】【电源运行模式】
- PM框架的几个主要的msh 串口命令使用如下：
pm_release - release power management mode
pm_release_all - release power management mode count
pm_request - request power management mode
pm_module_releas - release module power mode
pm_module_releas - release power management mode count
pm_module_reques - request power management mode
pm_module_delay - module request delay sleep
pm_run - switch power management run mode
pm_dump - dump power management status
- 【答疑点一】开机后的【睡眠模式】，默认是 【PM_SLEEP_MODE_NONE】，如果开启PM框架后，发现系统无法【深睡眠】，注意这个问题。
- 通过pm_dump，可以明显的发现有个【模块】请求了【PM_SLEEP_MODE_NONE 0】这个模式。
- 为何PM框架，上来就请求一个【不睡眠】，还不自动释放？原因注意是开机后，此时用户没有请求，如果马上睡眠，系统可能无法正常的初始化。所以，开机时不睡眠的。

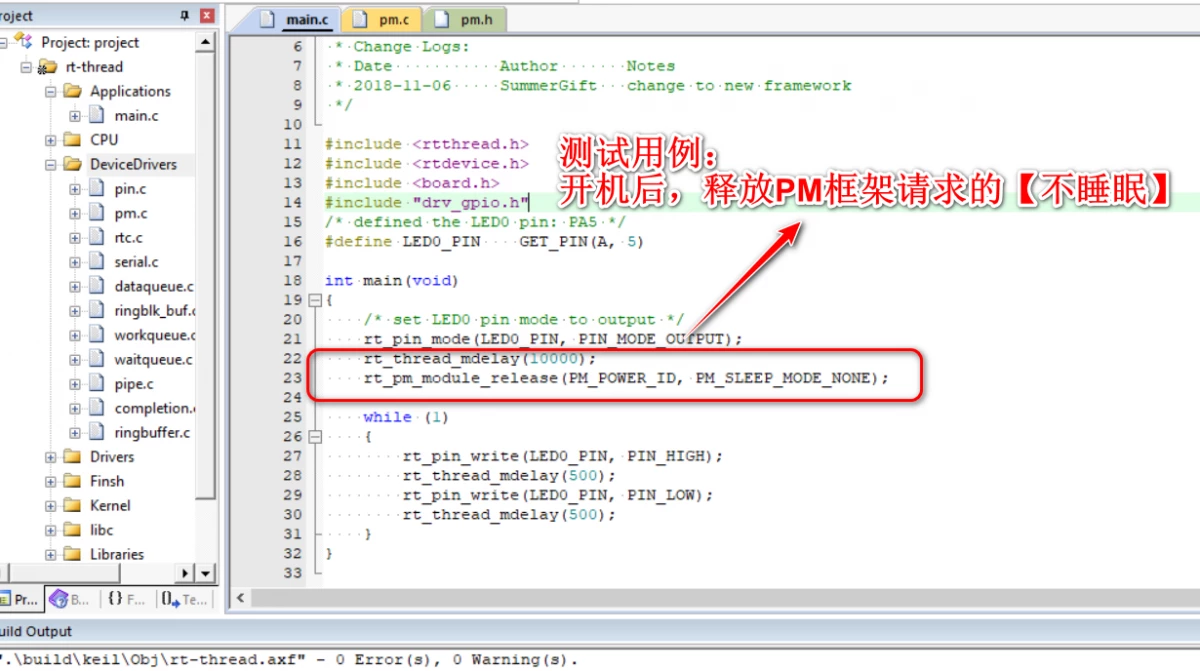

- 如果移除开机的【不睡眠】：用户在初始化完成后，手动调用：
rt_pm_module_release(PM_POWER_ID, PM_SLEEP_MODE_NONE);
- 【好像进入深睡眠了】，系统卡死，串口不能使用？是的，进入深睡眠，默认平台MCU如STM32，进入了STOP模式，串口外设已经不能使用了，
- 接下来讨论如何手动请求某个模式
- 开机后不请求模式，释放PM框架的【不睡眠】后，默认就进入了【DEEP模式】，还咋玩？
- 注意：
pm_request 1请求了【IDLE】模式后，如果不释放，就会一直运行这个模式 - 【睡眠模式】有优先级的，有多个电源模式请求，运行【高功耗的】模式。
- 手动释放这个请求的模式：
pm_request 0，系统发现没有其他的请求，就默认进入深睡眠了 - 注意【引用计数】：多次请求，需要多次释放，如下：Idle 模式请求了 2次，需要释放2次，才能真正释放这个模式
- 也就是说，pm请求与释放，最好【成对出现】
msh >pm_dump
| Power Management Mode | Counter | Timer |
+-----------------------+---------+-------+
| None Mode | 0 | 0 |
| Idle Mode | 2 | 0 |
| LightSleep Mode | 0 | 0 |
| DeepSleep Mode | 0 | 1 |
| Standby Mode | 0 | 0 |
| Shutdown Mode | 0 | 0 |
+-----------------------+---------+-------+
pm current sleep mode: Idle Mode
pm current run mode: Normal Speed
| module | busy | start time | timeout |
+--------+------+------------+-----------+
+--------+------+------------+-----------+
- 代码中如何请求与释放电源模式：
/* 传统接口 */
rt_pm_request(PM_SLEEP_MODE_IDLE);
rt_pm_release(PM_SLEEP_MODE_IDLE);
rt_pm_release_all(PM_SLEEP_MODE_IDLE);
/* 带电源模块ID的方式请求与释放 */
rt_pm_module_request(PM_I2C_ID, PM_SLEEP_MODE_IDLE);
rt_pm_module_release(PM_I2C_ID, PM_SLEEP_MODE_IDLE);
rt_pm_module_release_all(PM_I2C_ID, PM_SLEEP_MODE_IDLE);
-
PM框架，默认没有请求，就会进入默认的 【PM_SLEEP_MODE_DEEP】深睡眠模式，所以用户无须手动请求 【PM_SLEEP_MODE_DEEP】，只需要请求与释放【轻睡眠】模式，如NONE、IDLE、LIGHT。
-
延迟睡眠的接口，请求一段时间的不睡眠，超时自动释放掉，类似于请求+延时+释放的操作，只是这个延时不是【原地等待】
/* 请求一个100ms的不睡眠 */
rt_pm_module_delay_sleep(PM_LCD_ID, 100);
小结
- RT-Thread PM框架的使用，需要实际上手的操作
- 本篇注意注重PM框架的环境的搭建、基础睡眠的操作。
