一、时钟RTC

RTC (Real Time Clock)：实时时钟

RTC是个独立的定时器。RTC模块拥有一个连续计数的计数器，在相应的软件配置下，可以提供时钟日历的功能。修改计数器的值可以重新设置当前时间和日期 RTC还包含用于管理低功耗模式的自动唤醒单元。

1.1 简介

实时时钟的缩写是RTC(Real_Time Clock)。RTC 是集成电路，通常称为时钟芯片。
-实时时钟是一个独立的定时器。RTC模块拥有一组连续计数的计数器，在相应软件配置下，可提供时钟日历的功能。修改计数器的值可以重新设置系统当前的时间和日期。
RTC模块和时钟配置系统(RCC_BDCR寄存器)处于后备区域，即在系统复位或从待机模式唤醒后， RTC的设置和时间维持不变。
系统复位后，对后备寄存器和RTC的访问被禁止，这是为了防止对后备区域(BKP)的意外写操作。执行以下操作将使能对后备寄存器和RTC的访问：
● 设置寄存器RCC_APB1ENR的PWREN和BKPEN位，使能电源和后备接口时钟
● 设置寄存器PWR_CR的DBP位，使能对后备寄存器和RTC的访问。

1.2 RTC特征

可编程的预分频系数：分频系数最高为220。
● 32位的可编程计数器，可用于较长时间段的测量。
● 2个分离的时钟：用于APB1接口的PCLK1和RTC时钟(RTC时钟的频率必须小于PCLK1时钟
频率的四分之一以上)。
● 可以选择以下三种RTC的时钟源：
— HSE时钟除以128；
— LSE振荡器时钟；
— LSI振荡器时钟(详见6.2.8节RTC时钟)。
● 2个独立的复位类型：
— APB1接口由系统复位；
— RTC核心(预分频器、闹钟、计数器和分频器)只能由后备域复位(详见6.1.3节)。
● 3个专门的可屏蔽中断：
— 闹钟中断，用来产生一个软件可编程的闹钟中断。
— 秒中断，用来产生一个可编程的周期性中断信号(最长可达1秒)。
— 溢出中断，指示内部可编程计数器溢出并回转为0的状态。

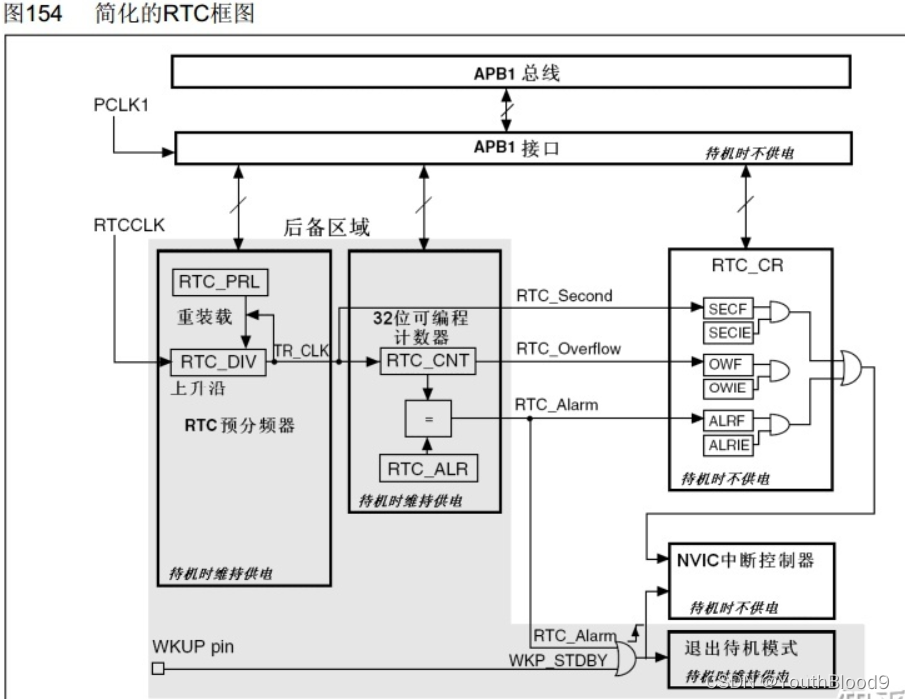

1.3 RTC组成

APB1接口：用来和APB1总线相连。通过APB1接口可以访问RTC的相关寄存器（预分频值，计数器值，闹钟值）。
RTC核心：由一组可编程计数器组成。分两个主要模块。
第一个是RTC预分频模块，它可以编程产生最长1秒的RTC时间基TR_CLK。如果设置了秒中断允许位，可以产生秒中断。
第二个是32位的可编程计数器，可被初始化为当前时间。系统时间按TR_CLK周期累加并与存储在RTC_ALR寄存器中的可编程时间相比，当匹配时候如果设置了闹钟中断允许位，可以产生闹钟中断。
在这里插入图片描述

RTC内核完全独立于APB1接口，软件通过APB1接口对RTC相关寄存器访问。但是相关寄存器只在RTC APB1时钟进行重新同步的RTC时钟的上升沿被更新。所以软件必须先等待寄存器同步标志位（RTC_CRL的RSF位）被硬件置1才读。

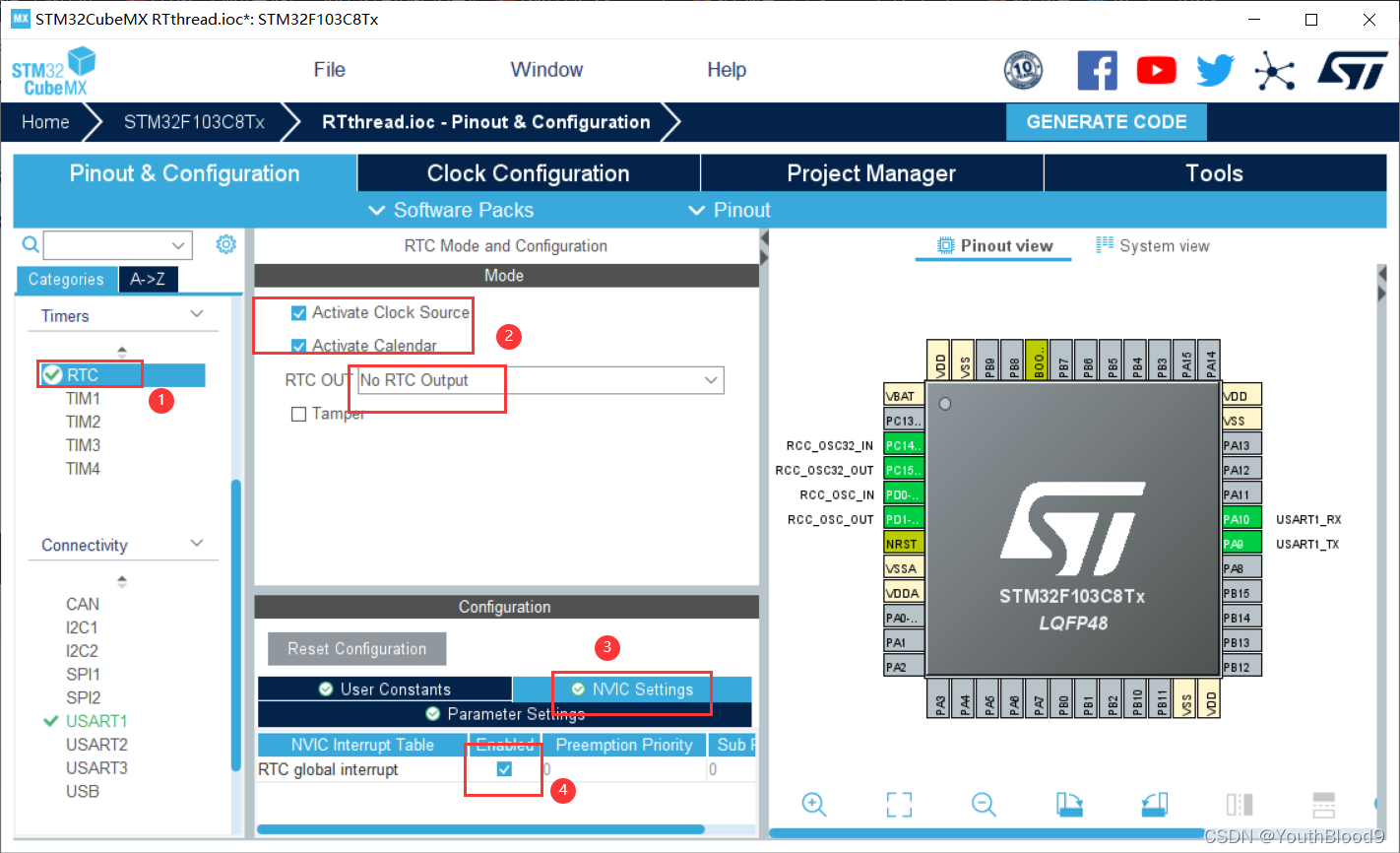

二、CubeMX创建工程

在这里插入图片描述

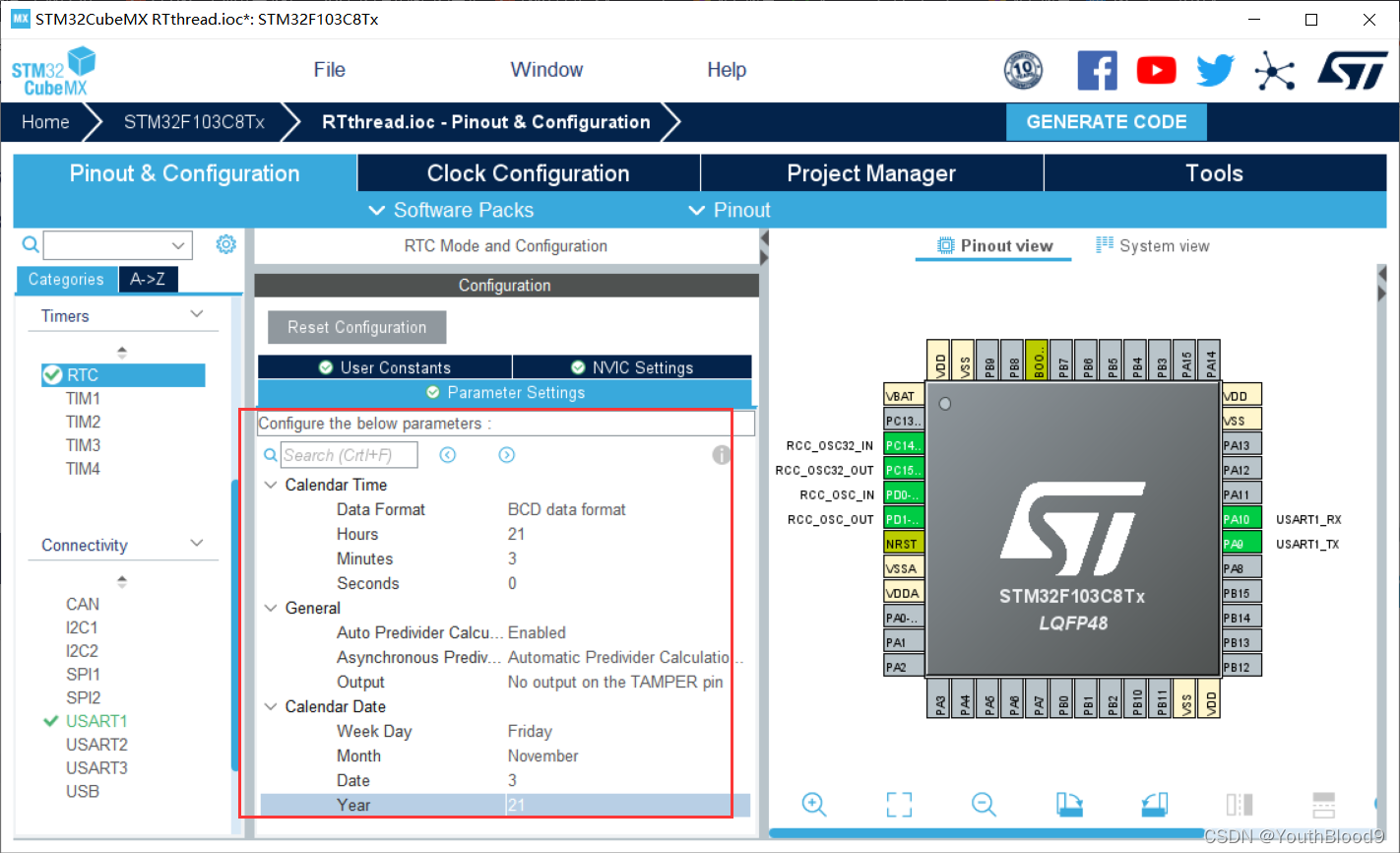

初始化时间，设置时间为21年11月3号21点3分，周五

在这里插入图片描述

使能USART1

在这里插入图片描述

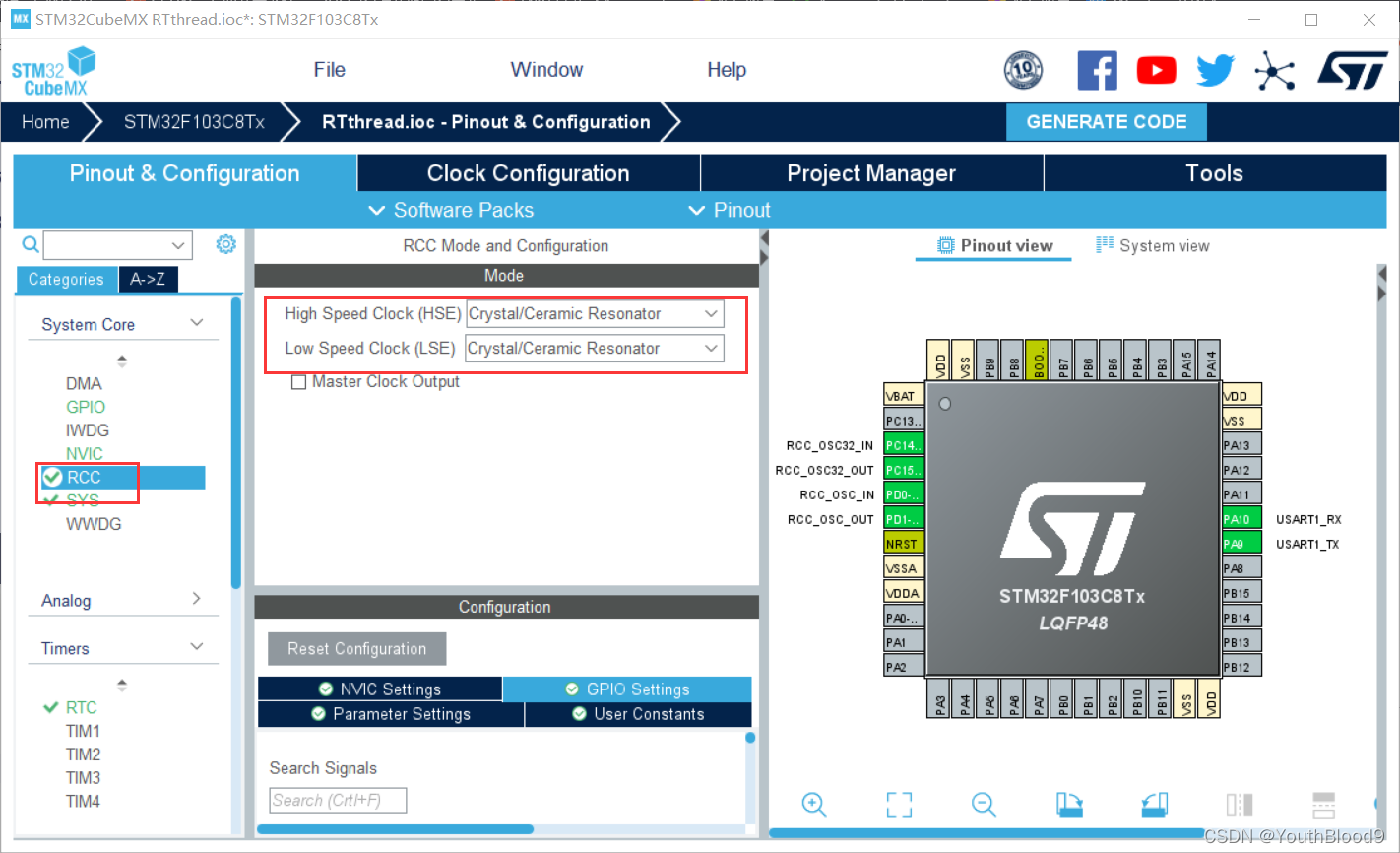

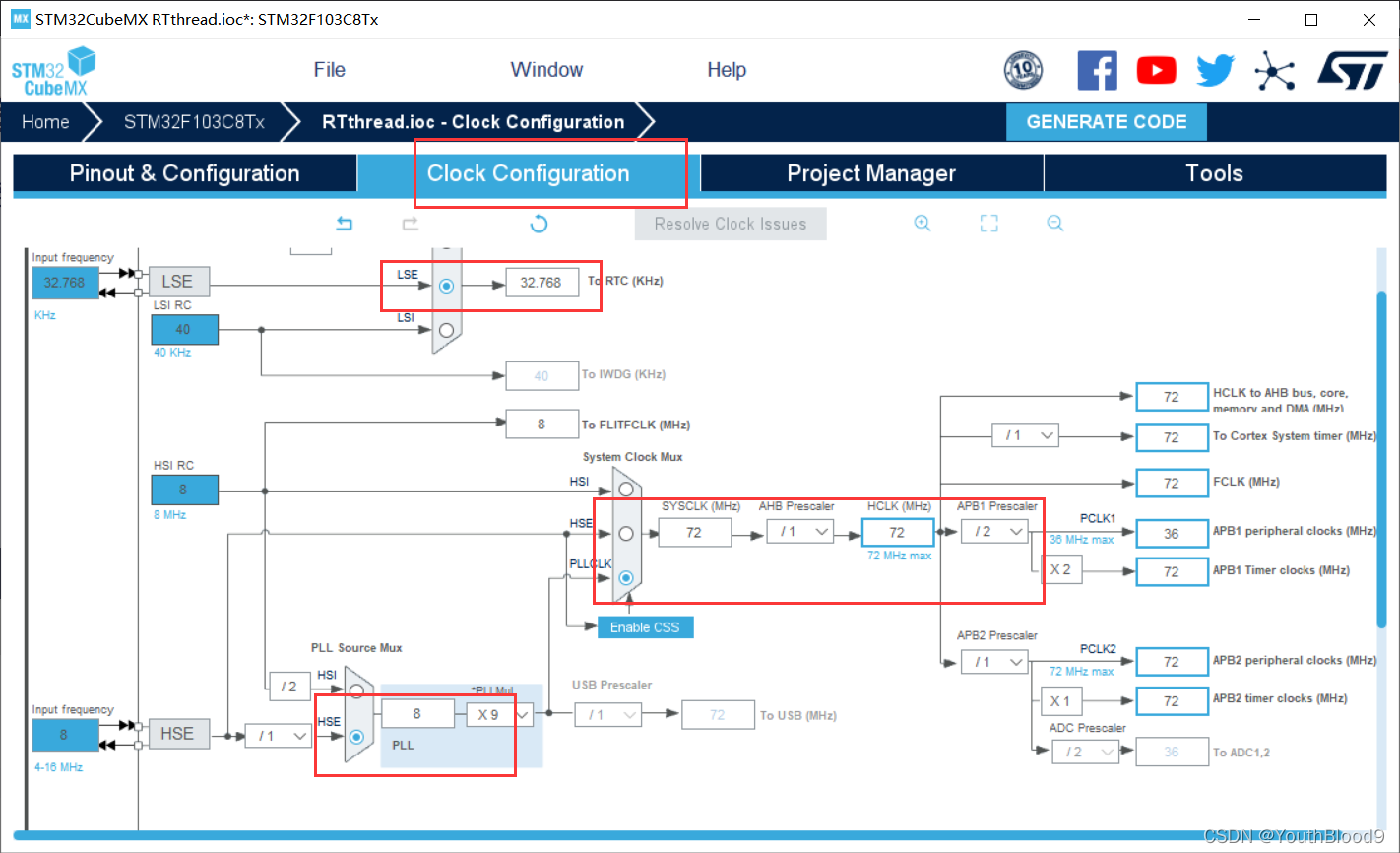

时钟，注意比对

在这里插入图片描述

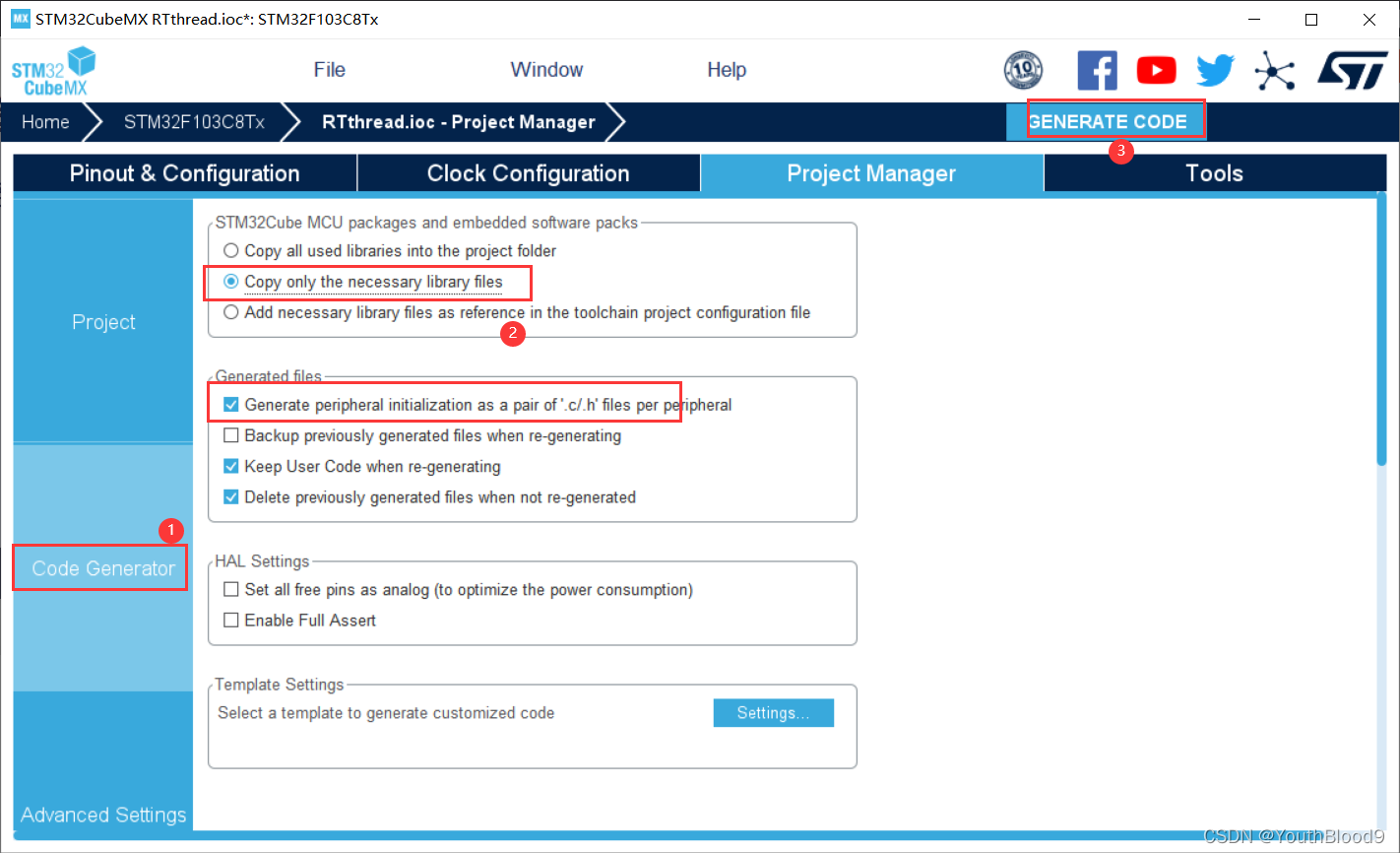

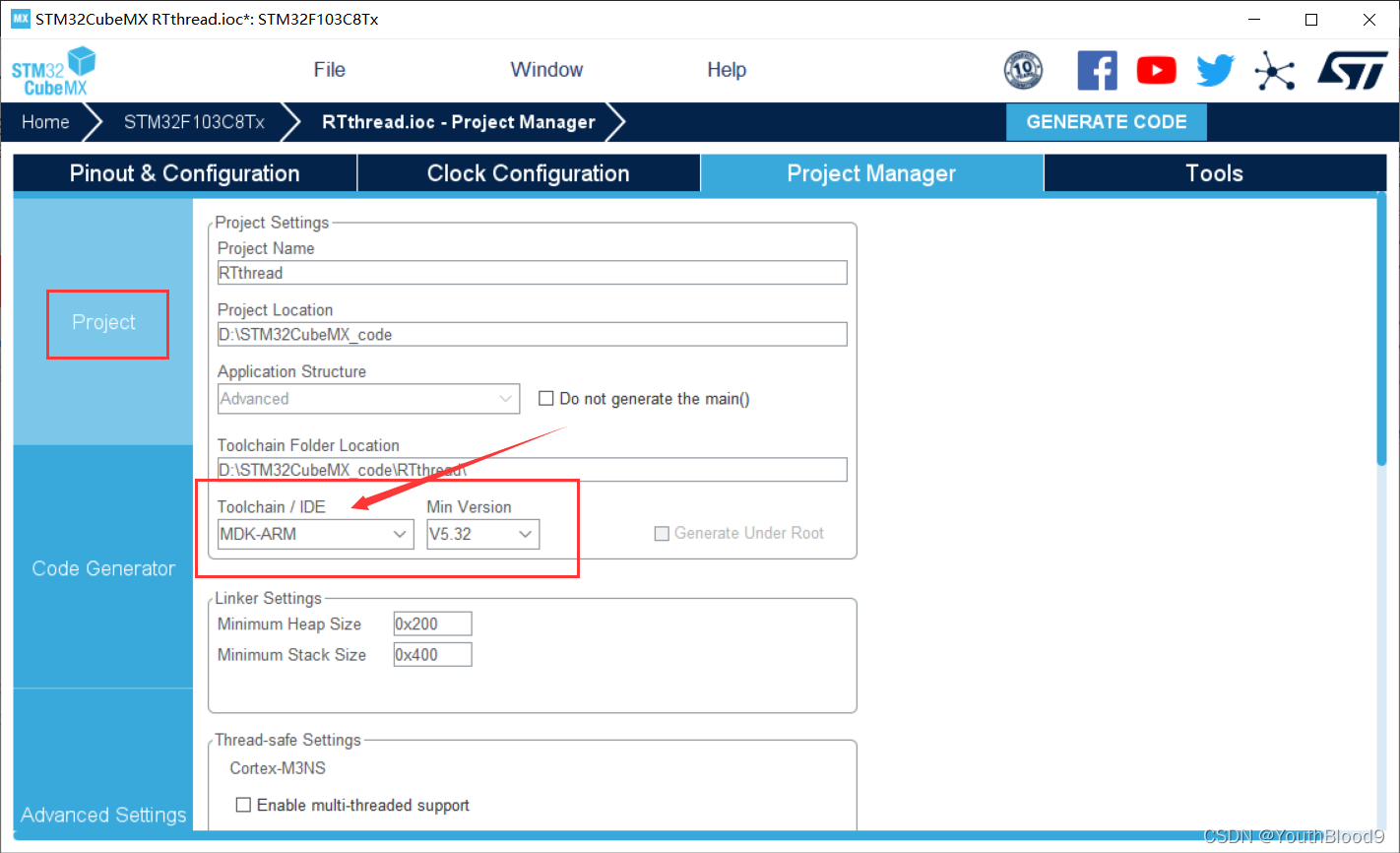

项目设置

在这里插入图片描述

在Keil里打开

三、代码

3.1 重点函数代码

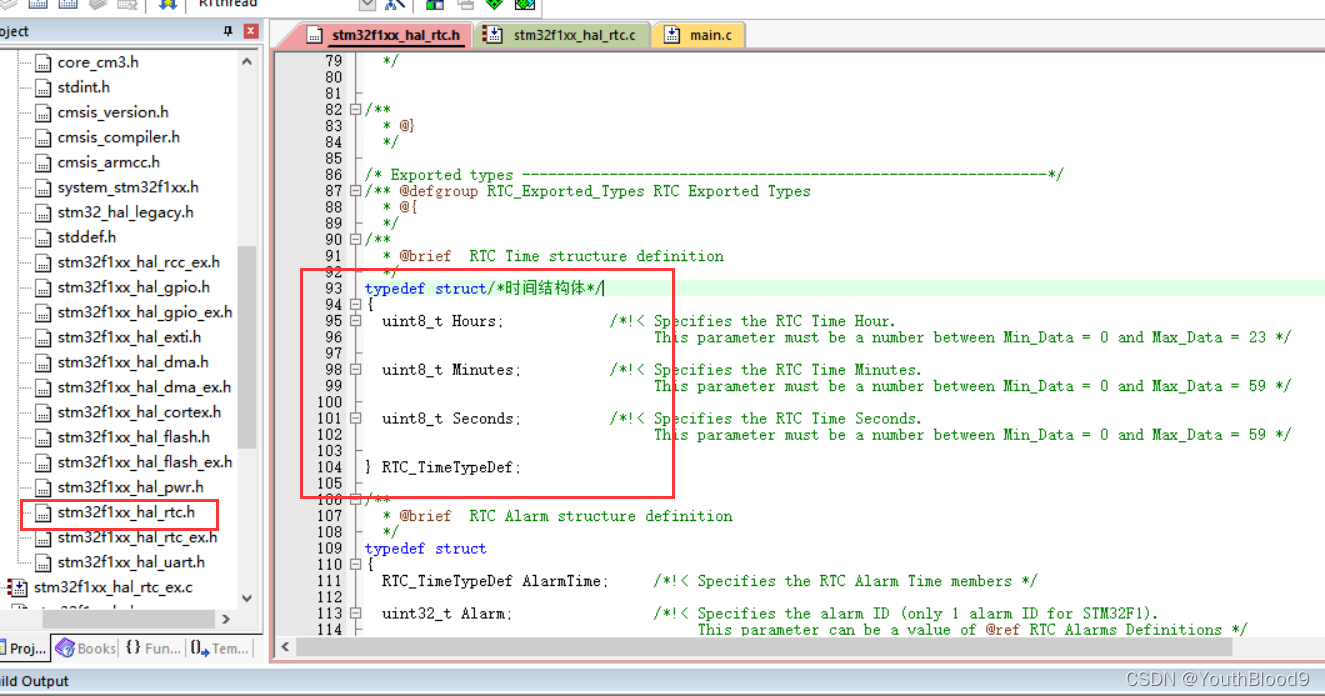

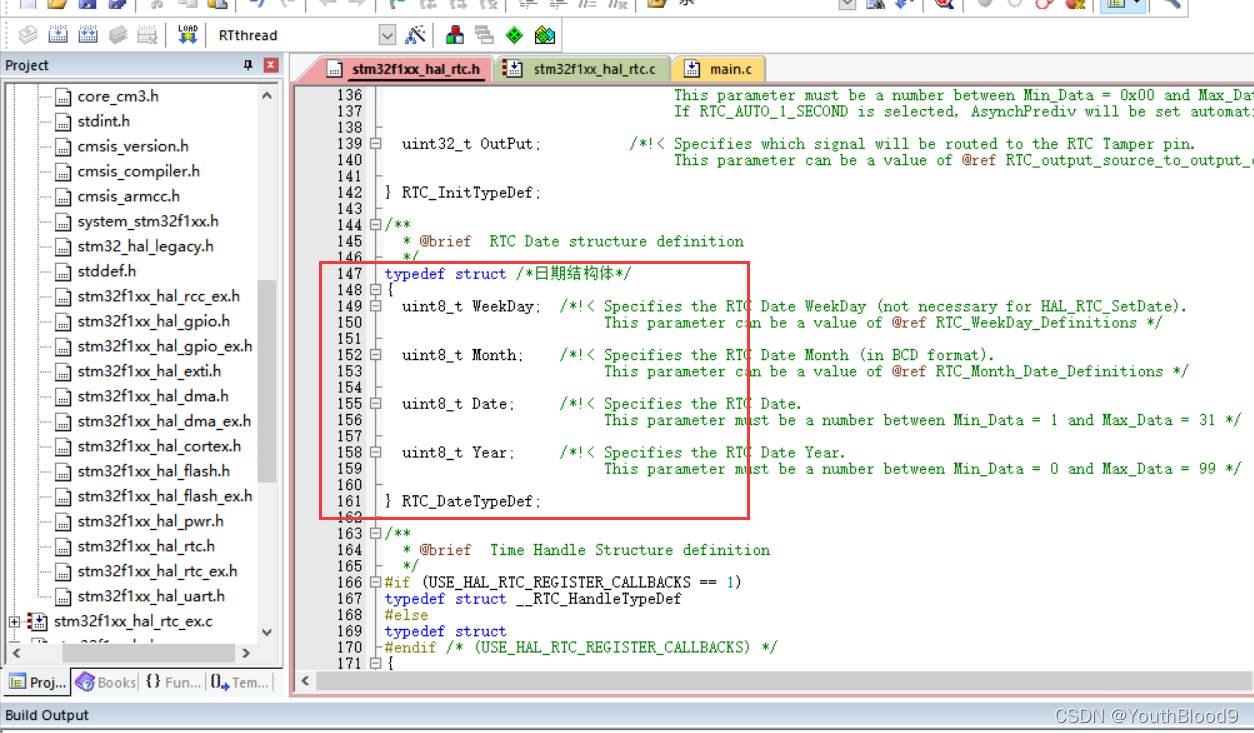

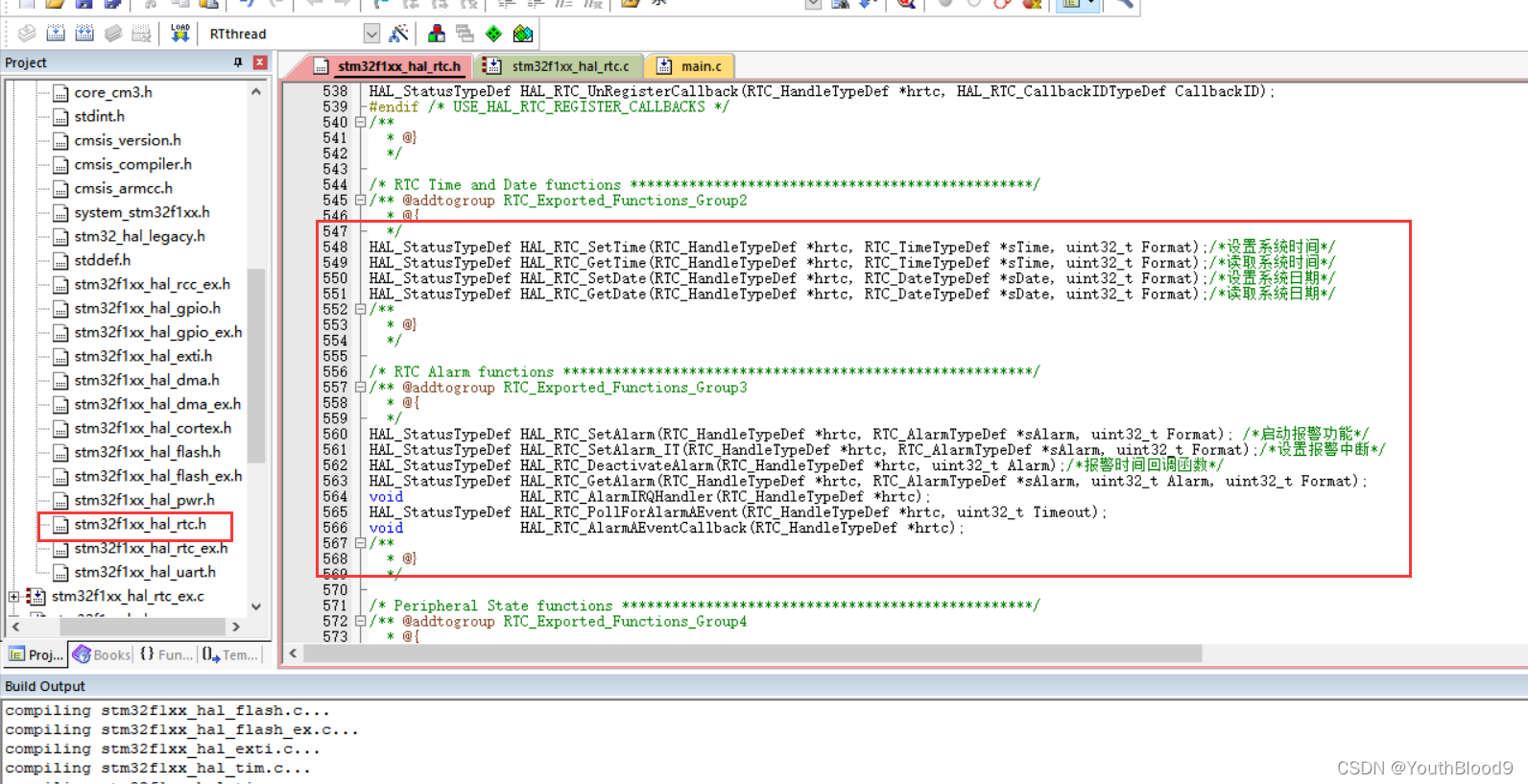

可见在stm32f1xx_hal_rtc.h，可以看到以下函数

在这里插入图片描述

3.2 修改添加代码

在main.c里面添加代码，重写fputc函数，完成printf函数的重定向

//添加头文件#include "stdio.h"
int fputc(int ch,FILE *f){
 uint8_t temp[1]={ch};
 HAL_UART_Transmit(&huart1,temp,1,2);
 return ch;
}

在main.c的main函数中定义时间和日期的结构体用来获取时间和日期

RTC_DateTypeDef GetData;  //获取日期结构体

RTC_TimeTypeDef GetTime;   //获取时间结构体

在while循环中添加

/* Get the RTC current Time */
	    HAL_RTC_GetTime(&hrtc, &GetTime, RTC_FORMAT_BIN);
      /* Get the RTC current Date */
      HAL_RTC_GetDate(&hrtc, &GetData, RTC_FORMAT_BIN);

      /* Display date Format : yy/mm/dd */
      printf("%02d/%02d/%02d\r\n",2000 + GetData.Year, GetData.Month, GetData.Date);
      /* Display time Format : hh:mm:ss */
      printf("%02d:%02d:%02d\r\n",GetTime.Hours, GetTime.Minutes, GetTime.Seconds);

      printf("\r\n");

      HAL_Delay(1000);

三、烧录运行

烧录：老规矩，烧录时Boot0一定要置1.
运行：Boot0置0，并RESET.
实验结果：

请添加图片描述

四、输出星期

4.1 添加代码

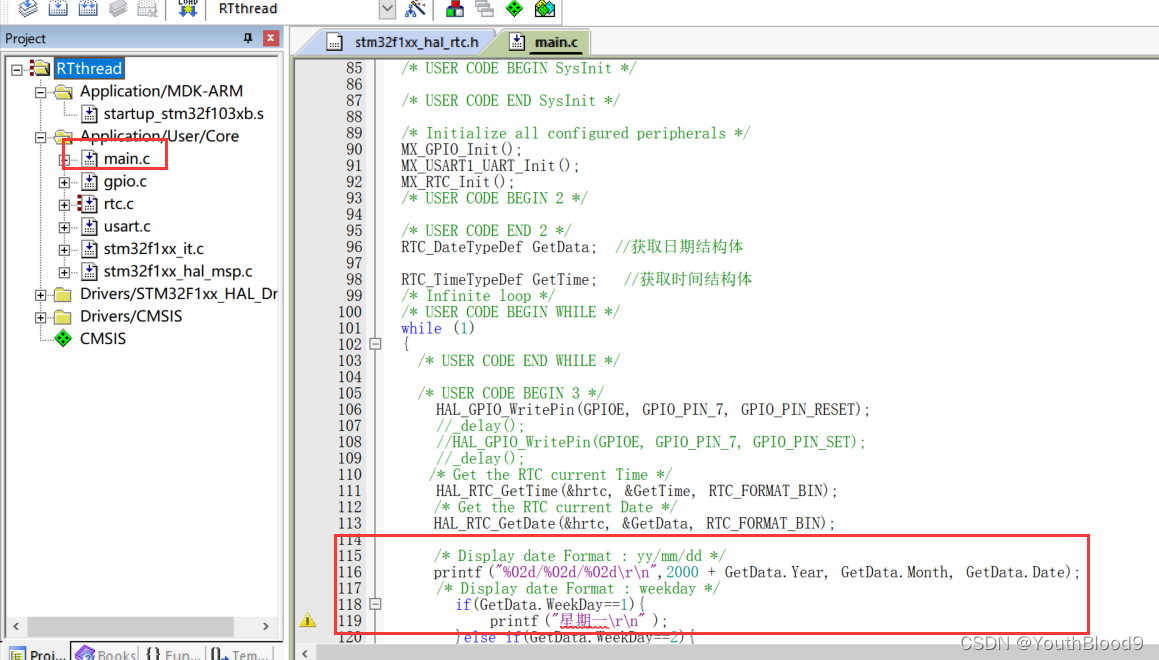

在下面代码后：

在这里插入图片描述

添加输出星期几

/* Display date Format : weekday */
		if(GetData.WeekDay==1){
			printf("星期一\r\n");
		}else if(GetData.WeekDay==2){
			printf("星期二\r\n");
		}else if(GetData.WeekDay==3){
			printf("星期三\r\n");
		}else if(GetData.WeekDay==4){
			printf("星期四\r\n");
		}else if(GetData.WeekDay==5){
			printf("星期五\r\n");
		}else if(GetData.WeekDay==6){
			printf("星期六\r\n");
		}else if(GetData.WeekDay==7){
			printf("星期日\r\n");
		}
