上一节介绍了如何创建一个空白的库函数工程模板，那么本章，笔者通过使用固件库在WB32开发板上点亮LED灯，让大家走进WB32固件库开发的世界。
本章内容重在教会初学者快速上手WB32固件库开发，其中部分原理细节不过多探究，只要大家能够根据教程循序渐进的学习，那么掌握WB32固件库开发并根据基础教程开发项目也就信手拈来了。
4.1使用固件库点亮LED硬件设计
在本章教程中，我们要点亮开发板上的LED灯。

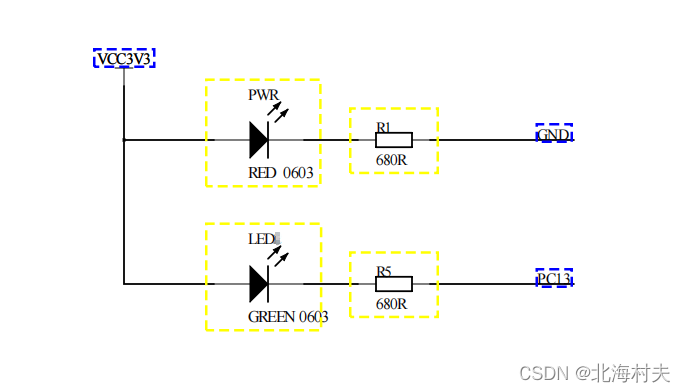

从WB32最小系统原理图中，可以看到上方的LED正极接在3.3V供电上，负极连接GND，单片机上电后即可点亮，即上方的红色LED为电源指示灯。下方的LED正极接在3.3V供电上，负极连接PC13，我们只需控制该GPIO引脚的电平输出状态，即可控制相对应LED的亮灭。
如果你不想使用板载LED进行实验，也可使用面包板对应下图LED电路进行搭建，想要使用低电平点亮LED仅需按照下方图示连接，想要使用高电平点亮则需将LED负极接地，LED正极连接在开发板GPIO上。注意，无论使用任何点亮方法，务必在电路中串联一个合适的电阻，以免烧毁LED。
（最小系统原理图文件放在文末下载链接当中）
4.2使用固件库点亮LED软件设计
在编写代码时，初学者往往按照从上到下的顺序来编写程序，寥寥几行的代码还易观看。而工程一旦复杂，在前期程序的编写和后期的代码维护就会变得异常复杂。
所以，为了使工程更加有条理，我们需要将控制LED的程序代码独立存储，方便阅读和未来的移植工作。

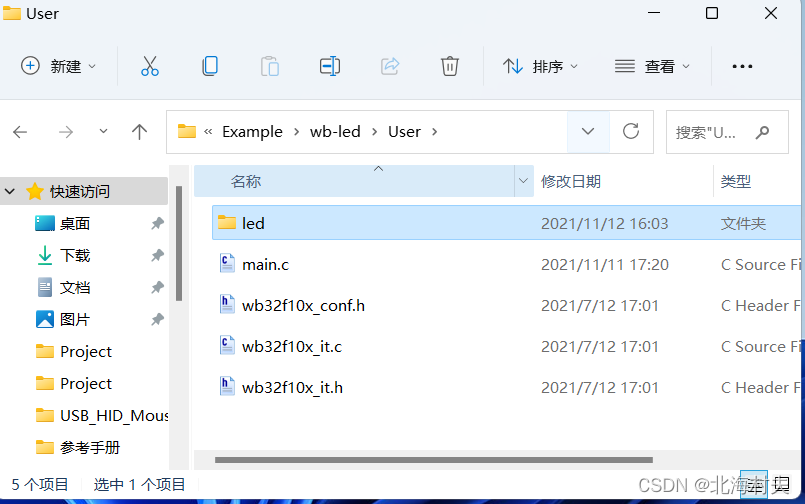

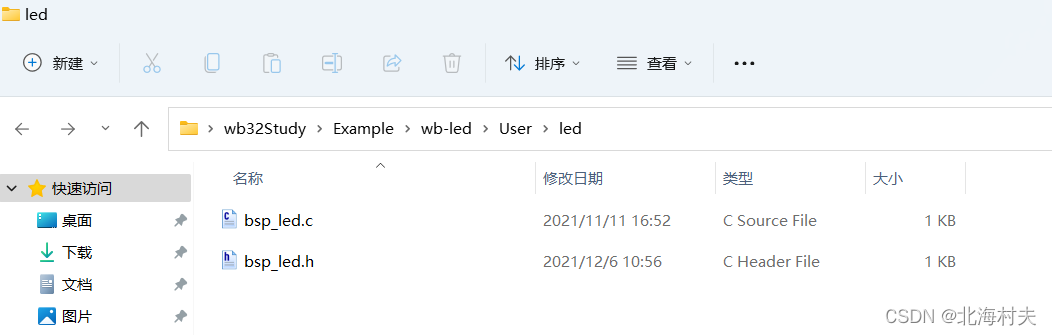

接下来，复制一份空白工程模板到桌面（或你觉得合适的位置，最好不要放在中文目录下）。进入USER目录下，并新建名为" led " 的文件夹。在" led “文件夹下，新建两个文本文件，并分别重命名为"bsp_led.c"与"bsp_led.h”（文件夹及文件名亦可按照自己的习惯命名，并无强制要求）。
接下来进入Project文件夹中，点击工程文件进入工程。

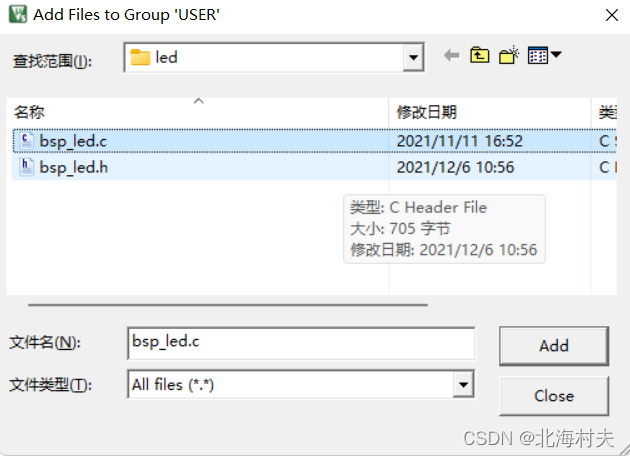

进入MDK工程中，将鼠标移至USER处，右击鼠标点击“ Add existing Files To Group ‘User’ ”找到"bsp_led.c"文件位置并添加。
添加后
但此时是看不到bsp_led.h文件的，首先在bsp_led.c文件中编写如下代码
此时编译文件会报错，显示
我们上一章介绍了如何包含头文件这个问题，如果不会可以参考一下，也可留言讨论。
4.2.1编程要点
1）使能GPIO时钟并初始化GPIO端口
2）编写简单测试程序，控制GPIO输出高低电平来控制LED的亮灭状态。
没有接触过固件库开发的朋友们可能刚上手理解会有困难，不用担心，目前最主要的是点亮这个LED灯。
4.2.2代码分析
1）LED引脚宏定义
在编写程序时，为了后续修改和移植程序方便，在修改程序时不至于“牵一发而动全身”，可以把硬件相关的部分使用宏来封装。
所谓“宏”可以这样理解：周树人在酒店喝酒时被团团围住，带队的军官说要抓周树人，周树人淡定回答：“你们抓周树人关我鲁迅什么事？”然后逃过一劫。
在程序当中，宏就是“周树人”，而笔名“鲁迅”则是宏下的子类元素，宏下的元素可以按需修改，但宏定义好后在程序中起到的作用就像“周树人”在社会中的作用，是稳定不变的。
硬件相关宏定义一般存储在头文件中，即上一步建好的"bsp_led.h"中。
通过上述代码，我们就把GPIO引脚号、GPIO端口以及GPIO端口时钟封装起来了。
在这部分学习中会有不少初学者很头疼，GPIO_Pin_13是什么？GPIOC是什么？RCC_APB1Periph_GPIOC是什么？为什么一定要用这些名称？笔者在刚刚接触到时也是很头疼，总觉得自己什么都不会，压力好大。
实际上初学者只需按照教程跟着编写即可，细节原理会在后期教程中给大家一一讲解。
2）控制LED亮灭翻转的宏定义
为了方便控制LED，我们把LED的亮、灭和翻转也定义成宏。
通过上述代码，我们就把GPIO状态翻转（Toggle）、置位（Set）和复位(Reset)封装起来了。想要具体了解函数的原理和作用请等待后续教程。

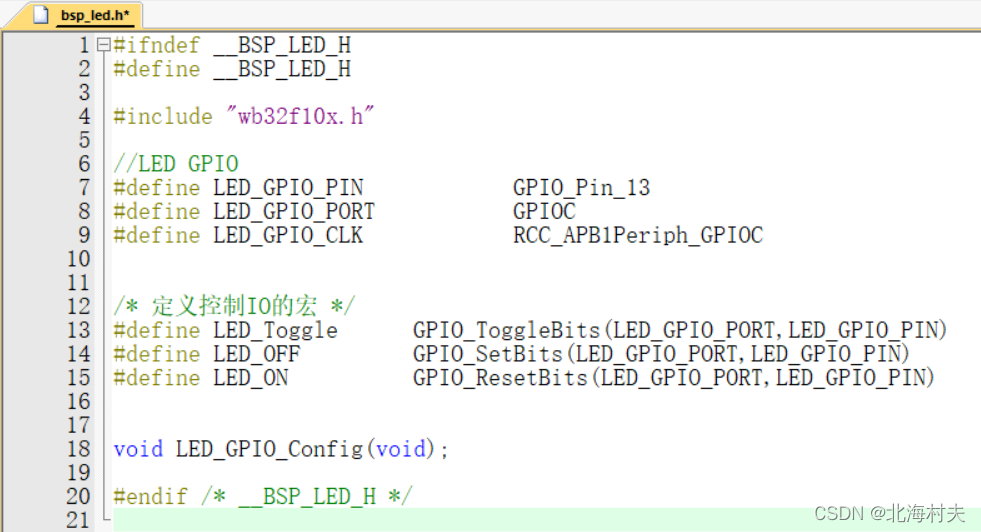

"bsp_led.h"头文件中全部代码如下：

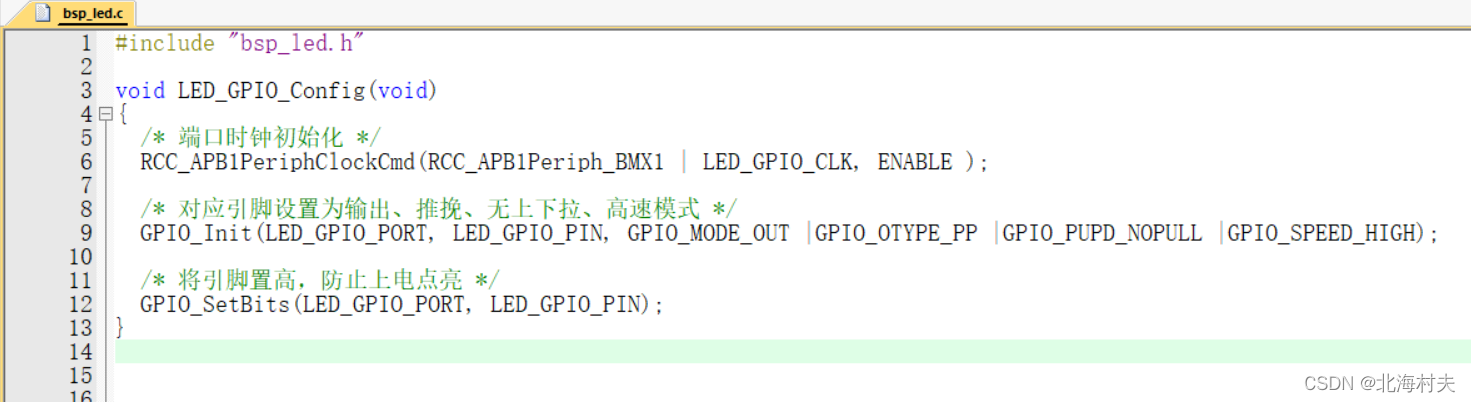

3）LED GPIO初始化函数
函数执行流程如下：
1.调用库函数RCC_APB1PeriphClockCmd来使能LED的GPIO端口时钟。
2.初始化GPIO，根据实际情况，调用GPIO_Init函数初始化GPIO引脚。如本例，想要通过改变GPIO引脚的输出状态来控制LED的亮灭，则需将GPIO初始化为高速推挽输出模式、无上下拉。
3.调用GPIO_SetBits函数，将GPIO引脚置位为高电平，使LED默认关闭。

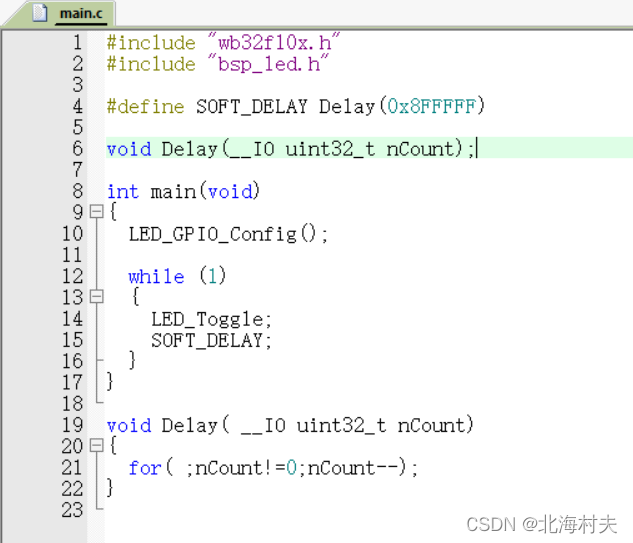

4）main函数
在main函数中，调用定义好的LED_GPIO_Config初始化LED控制引脚，然后才能调用控制LED亮灭的宏来实现LED的控制。
4.2.3下载验证
在完成文件的编写后，首先需要编译，编译成功没有错误后即可点击下载按键下载到开发板上观察了，可以看到LED灯交替亮灭。
本节内容已经结束，这里给初学的同学布置一个小作业，请你帮忙找一找GPIOC、RCC_APB1Periph_GPIOC和GPIO_SetBits函数的定义在哪儿。（提示：鼠标右击函数名，Go To Def即可）
最小开发板原理图下载地址：
链接：https://pan.baidu.com/s/1Mv8miSjpFl9kag4DUP2KeQ
提取码：CSDN
