项目编号：mcuclub-304
设计简介：
资料下载网址：www.mcuclub.cn
项目名：基于单片机的智能温控水杯的设计-普通版
单片机：STC89C52
功能简介：
1、通过DS18B20测得水杯中水温，当温度高于最大值或低于最小值，则进行制冷或加热
2、通过TDS检测水杯中的可溶性电解质容量
3、通过按键设定定时提醒喝水时间，当时间到后，蜂鸣器报警提醒，并利用舵机自动打开杯盖
4、通过按键设置温度上下限值、手动开关杯盖、手动加热或制冷
5、通过LCD1602显示水温、定时时间、TDS浓度、杯盖状态等
资料预览

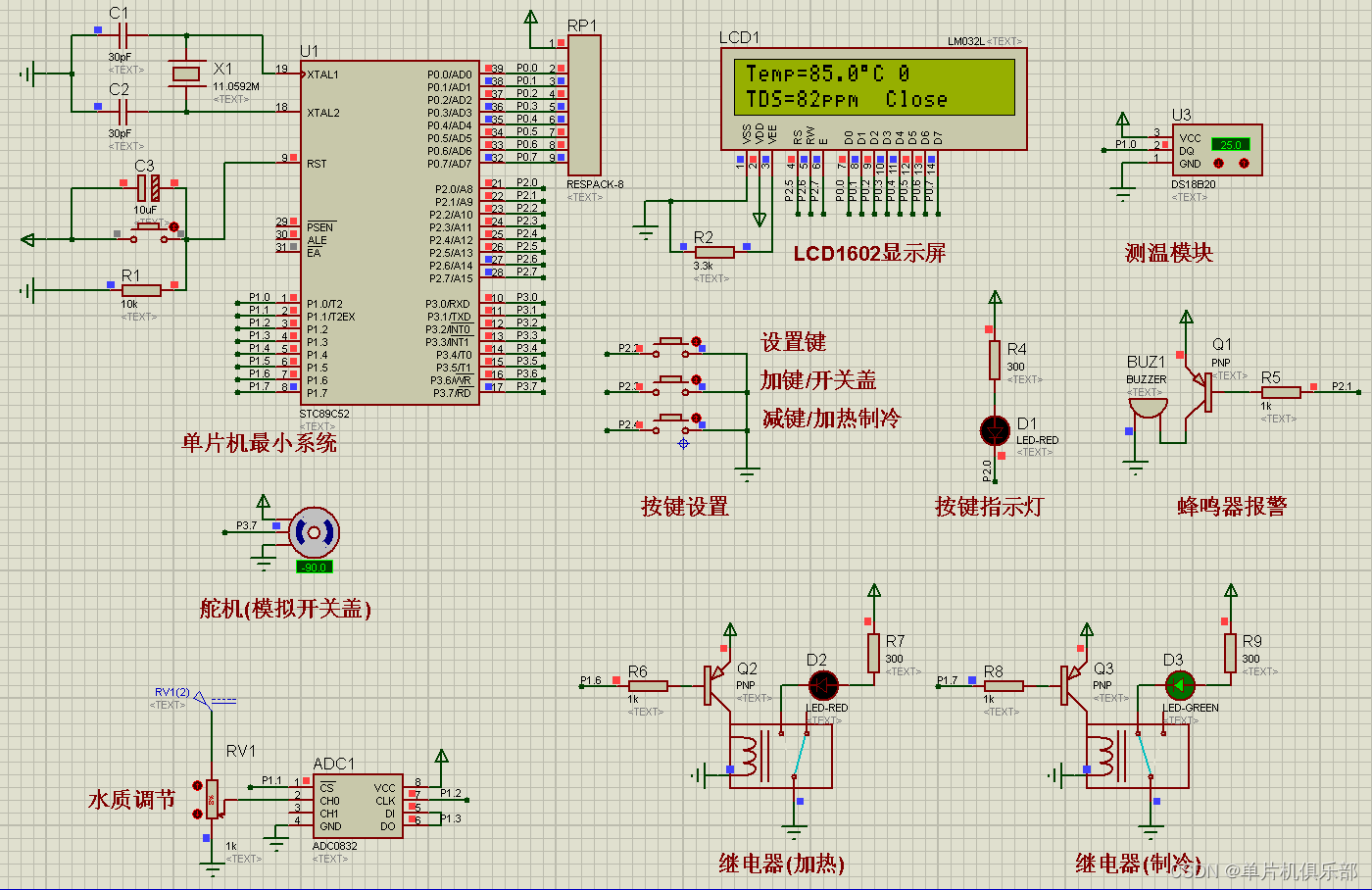

仿真图：

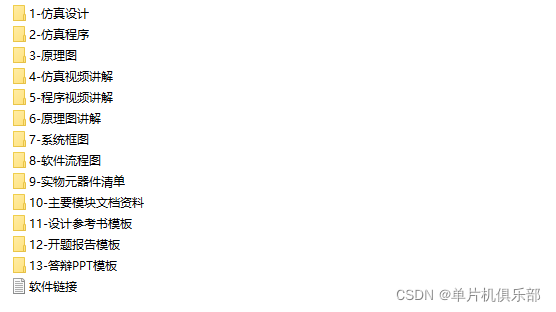

总体资料：

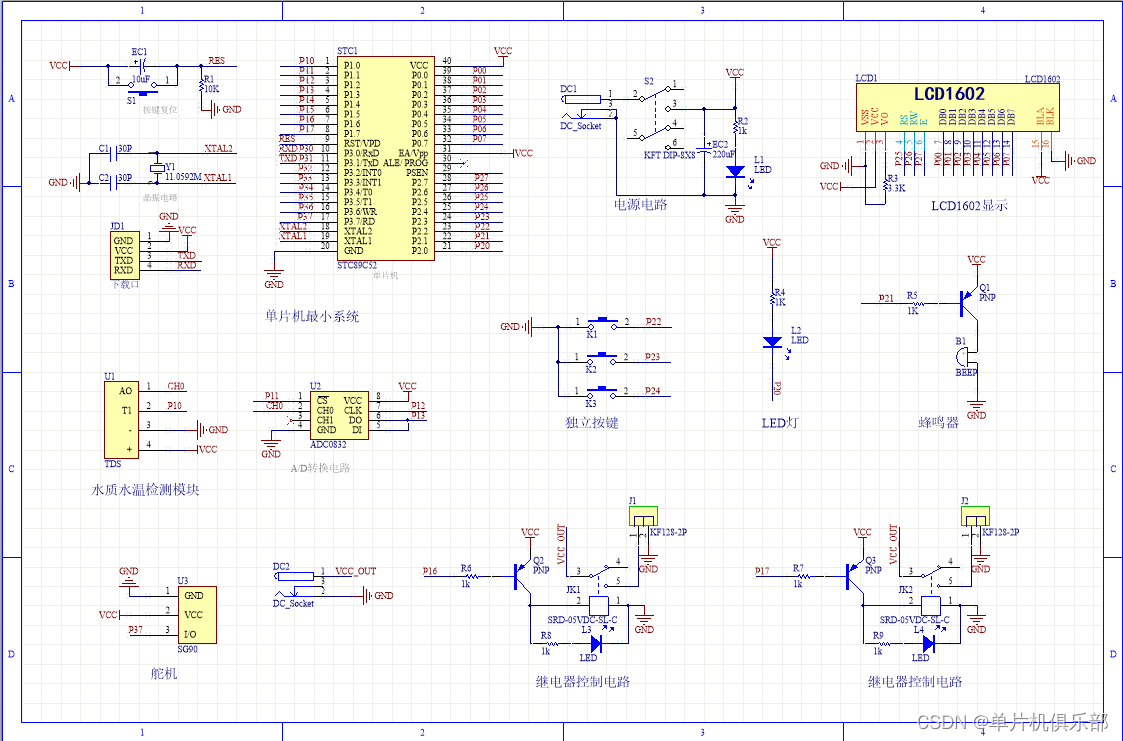

原理图：

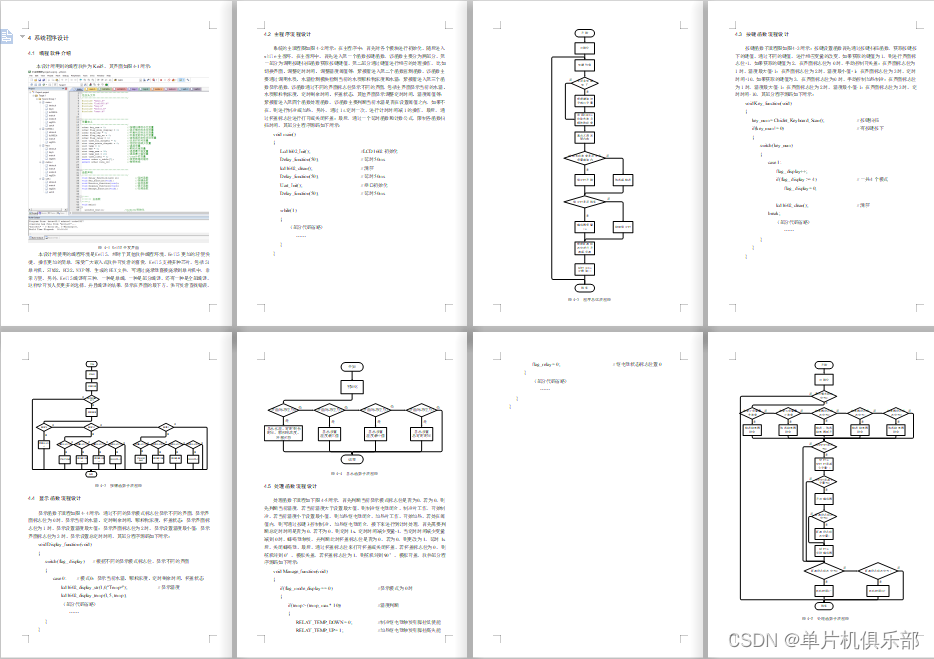

软件设计流程：

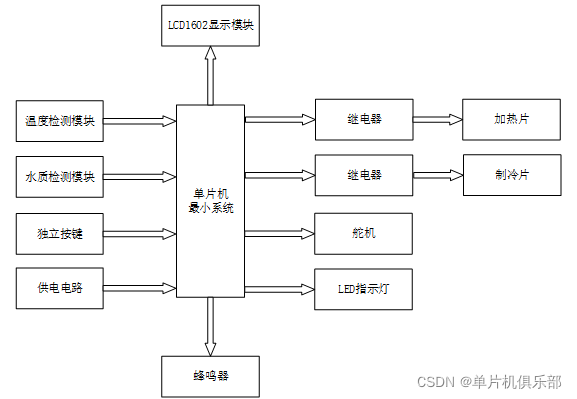

系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成智能水杯的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DS18B20温度检测模块，通过该模块可检测当前的水温值；第二部分是TDS水质检测模块，通过该模块可检测当前的颗粒物浓度；第三部分是独立按键，通过三个独立按键切换界面和调整定时时间及温度阈值；第四部分是供电电路，给整个系统进行供电。输出由六部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前水温、定时剩余时间、水质颗粒物浓度、杯盖状态及修改界面等；第二部分是继电器控制加热片，当温度小于设置最小值时，加热继电器闭合，加热片工作，进行加热；第三部分是继电器控制制冷片，当温度大于设置最大值时，制冷继电器闭合，制冷片工作，进行制冷；第四部分是舵机，模拟开盖或关盖；第五部分是LED指示灯，每按一次按键，则指示灯亮一次；第六部分是蜂鸣器，当倒计时时间到达时，蜂鸣器进行1s的提醒。

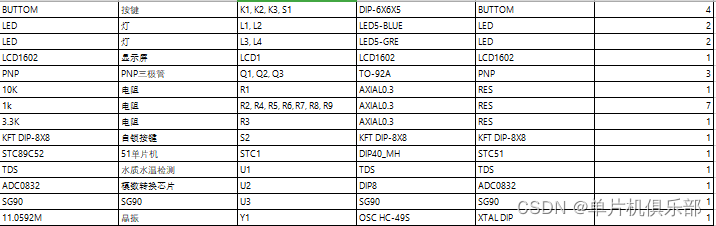

硬件清单：
