HCIA --- 华为认证的初级网络工程师
HCIP --- 华为认证的高级网络工程师
HCIE
?云技术 --- 云计算 --- 分布式计算
云存储 --- 百度网盘
计算机技术
抽象语言 --- 电信号
抽象语言 --- 编码? ? ? 应用层
编码 --- 二进制? ? ? ? ? 表示层
二进制 --- 电信号? ? ? ?介质（硬件）访问控制层
处理电信号? ? ? ? ? ? ? ? 物理层
通信技术
1946年2月14号? ? 第一台电子计算机诞生时间
1876年--贝尔获得电话专利--公共交换电话网--电路交换--1888年
阿帕网

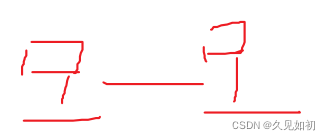

?对等网--最早的网络
1，增加网络节点数量
2，延长传输距离
?延长传输距离
放大器（中继器） --- 物理层 ---- 延长到5倍的传输距离
增加网络节点数量
网络拓扑结构

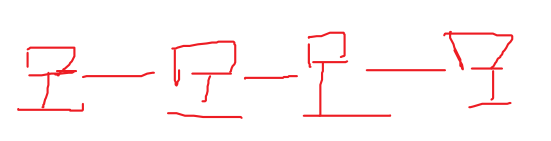

1，直线型拓扑（总线型）
2，环形拓扑

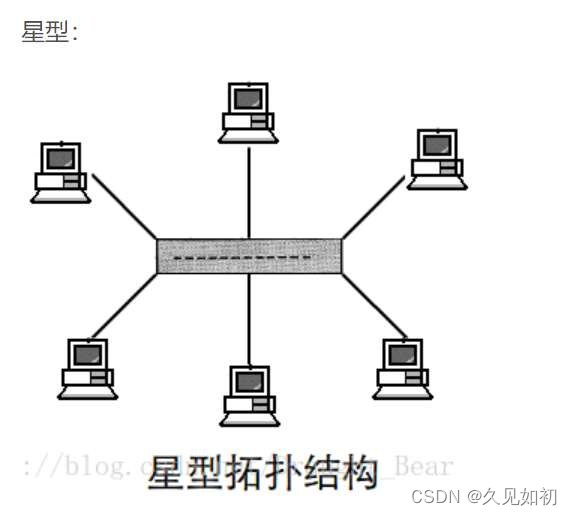

?3，星型拓扑

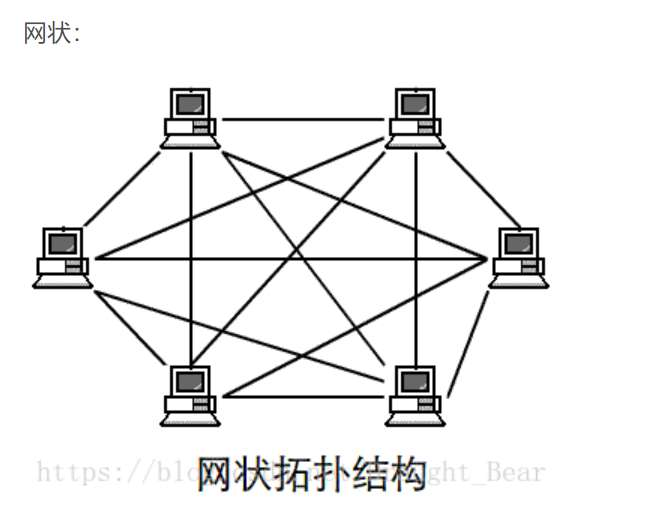

?4，网状拓扑
5，混合型 --- 多环型拓扑
?性价比最高的拓扑 --- 星型拓扑

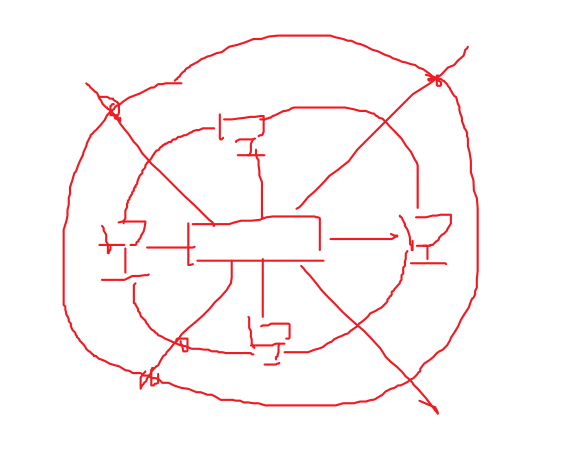

集线器（hub）--- 物理层
地址 --- 1，全球唯一；2，格式统一
MAC地址：芯片出厂时厂家烧录的串号，全球唯一，都是由48位二进制构成
MAC地址前24位代表厂商标识，后24位为厂商分配的串号 ---- 二层地址
物理地址: 20-1E-88-AF-F2-71
ipconfig /all ---- 在命令控制栏中查看MAC地址
冲突
安全
延迟
传输介质
RJ-45双绞线 --- 8根铜丝，分为四组，两两相绞
传递 --- 电信号；传输介质 --- 铜丝
超5类线 --- 1000Mbps --- 100米 --- 信号衰弱
屏蔽双绞线
非屏蔽双绞线
光纤
传递 --- 光信号；传输介质 --- 光导纤维
电信号 --- 光信号 ： 发光二极管，注入式激光二极管
光信号 --- 电信号 ： 光电二极管
单模光纤：注入式激光二极管 --- 信号畸变小
多模光纤：发光二极管
速率计算公式：100 / 8 * 0.85 = 10.6
二.
冲突 --- CSMA/CD 载波侦听多路访问/冲突检测 --- 排队
交换机的作用
0，提供端口密度
1，无限延长传输距离
2，完全解决冲突 --- 所有节点可以同时收发数据
3，实现单播 --- 一对一的通信
交换机 --- 二层设备
?交换机的转发原理：数据来到交换机，交换机先看源MAC，将源MAC和数据进入接口的对
应关系记录在MAC地址表中。之后看目标MAC，基于目标MAC去查看MAC地址表；如果表中
存在记录，则将直接按照记录进行单播；否则，则进行泛洪---处了数据进入的接口
外，将把数据向剩余所有接口进行转发。
泛洪范围
交换机的一个接口可以对应多个MAC地址，但是，一个MAC地址只能对应一个交换机的接
口
MAC地址泛洪攻击
MAC地址表存在老化时间---300S
路由器
应用层
表示层
网络层
介质访问控制层
物理层
路由器的作用：
1，隔离广播域---路由器的一个接口对应一个广播域
2，转发
IP ---互联网协议---IPV4 ---32位二进制构成---点分十进制
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? IPV6 ---128位二进制构成---冒分十六进制
IPv4 地址: 192.168.43.105
00000001 == 1
00000010 == 2
00000100 == 4
00001000 == 8
00010000 == 16
00100000 == 32
01000000 == 64
10000000 == 128
---次方轴
十进制---二进制---凑
192
128 64 32 16 8 4 2 1
11000000
168
10101000
43
00101011
105
01101001
二进制---十进制---加
11001101
128 64 32 16 8 4 2 1
128+64+8+4+1=205
11000101.11001111.00010101.01110001
197.207.21.113
网络位：网络位相同，则代表在同一个泛洪范围
主机位：区分同一个泛洪范围内的不同主机
192.168.43.105
11000000.10101000.00101011.01101001
11111111.11111111.11111111.00000000 ---1代表网络位，0代表主机位---子网掩
码---连续的0和1组陈
PING ---通过发送ICMP协议的数据包，实现网络连通信的检测
ARP协议---地址解析协议---通过一种地址获取另一种地址
广播--比交换机泛洪
广播地址---全F（48位全1的MAC地址）
广播域== 泛洪范围
ARP的工作原理：ARP以广播的形式发送ARP请求包。所有收到广播包的设备会先记录数据
包源IP和源MAC的对应关系，记录在ARP缓存表；之后看请求的IP，如果请求IP不是自己
本地的IP，则将该数据包直接丢弃；否则，将以单播的形式回复ARP应答。在之后的数据
传输中，优先查看本地ARP缓存表中的记录，如果存在记录，则直接按照ARP缓存表中的
记录来发送；如果没有记录，则需要重新发送ARP请求。
ARP缓存表老化时间---180S
arp -a---查看本地的ARP缓存表
ARP欺骗
ARP的分类
正向ARP ：通过IP地址获取MAC地址
反向ARP ：通过MAC地址获取IP地址 ?RARP
免费ARP ：1，自我介绍；2，检测地址冲突
IP地址的分类
A，B，C，D，E
A，B，C ---单播地址（既可以做源IP使用，也可以做目标IP使用）
D ---组播地址---只能作为目标IP使用，不能作为源IP使用
E ---保留地址
A：0XXX XXXX ?----（0 -127）1 -126
B：10XX XXXX ?----128 -191
C：110X XXXX ?----192 -223
D：1110 XXXX ?----224 -239
E：1111 XXXX ? ----240 -255
A：255.0.0.0
B：255.255.0.0
C：255.255.255.0
1，127.0.0.1 -127.255.255.255 ---环回地址
2，255.255.255.255 ---受限广播地址---只能作为目标IP地址使用
3，主机位全1 ---192.168.1.255 ?----直接广播地址---只能作为目标IP使用
4，主机位全0 --- ?192.168.1.0 ---代表一个范围（192.168.1.1 -
192.168.1.254）---网段--网络号
5，0.0.0.0 ---1，可以代表没有地址；2，可以代表所有IP
6，169.254.0.0/16 ---自动私有地址/本地链路地址
VLSM
CIDR
VLSM ---可变长子网掩码---子网划分
192.168.1.0/24
192.168.1.0 0000000
192.168.1.00000000 /25 ? ? 192.168.1.0/25 192.168.1.1 -192.168.1.126
192.168.1.10000000 /25 ? ? 192.168.1.128/25 ?192.168.1.129 -192.168.1.254
172.16.0.0/16 ?---划分8个网段
单播---一对一的通信
组播---一对多（指同一个组播组）
广播---一对所有（广播域中所有）
三.OSI/RM -- 开放式系统互联参考模型
ISO --- 国际标准化组织
核心思想 --- 分层 --- 属于同一层的不同功能具有相同或相似的目的和
作用；每一层都在下一层提供服务的基础上再提更更高层次的服务
分层的作用 ： 1，更易于标准化
2，降低关联性
3，更容易学习或理解
应用层
表示层
会话层 ---- 维持网络应用和应用服务器之间的会话连接
传输层 --- 实现端到端的通讯 ---- 端口号 --- 区分和标定不同的应
用 --- 1 - 65535，1 - 1023 知名端口号
网络层
数据链路层 --- 介质访问控制层（MAC），逻辑链路控制层
（LLC） --- FCS（帧校验序列） --- 校验数据完整性 --- CRC（循环
冗余算法）
物理层

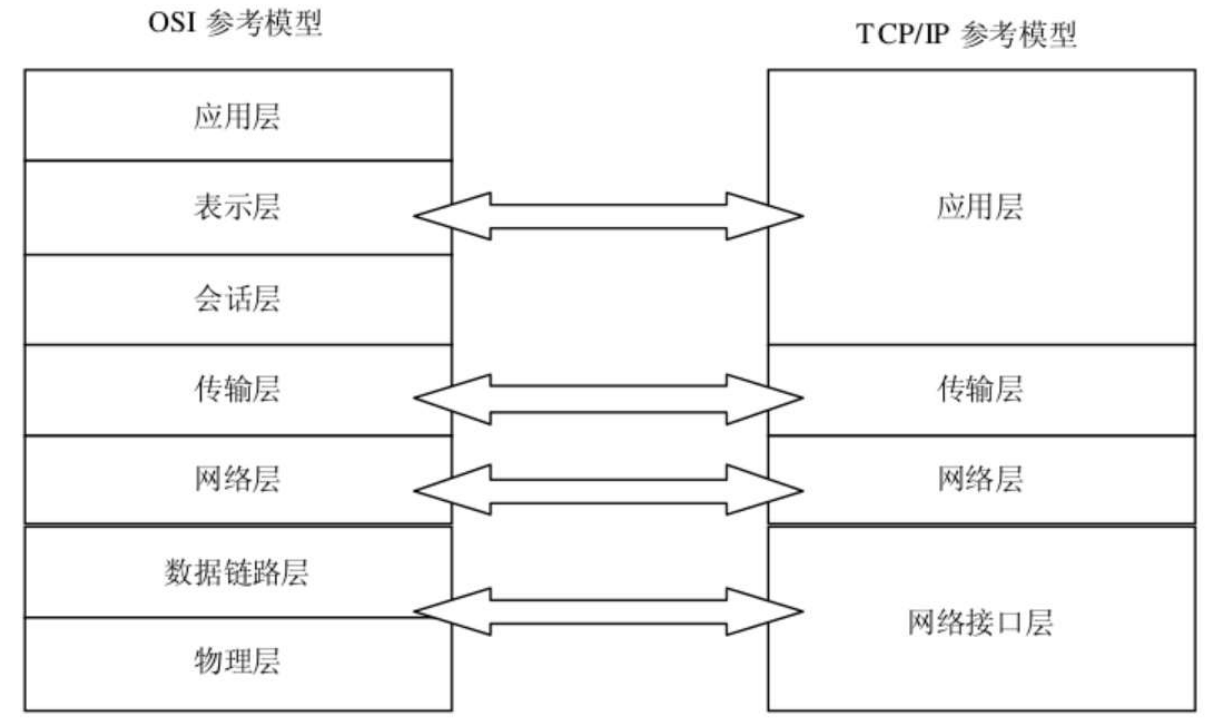

TCP/IP模型
?
?
四层模型 ---- TCP/IP标准模型
五层模型 ---- TCP/IP对等模型
PDU --- 协议数据单元
L1PDU
L2PDU
…
L7PDU
应用层 ---- 报文
传输层 ---- 段
网络层 ---- 包
数据链路层 ---- 帧
物理层 ----- 比特流
封装和解封装
应用层
传输层 --- 端口号 -- TCP UDP
网络层 --- IP地址 --- IP
数据链路层 --- MAC地址 --- 以太网协议 ---- 以太网：早期局域网
的解决方案，现在也用在广域网当中。就是依靠MAC地址寻址的一二层网
络。
物理层

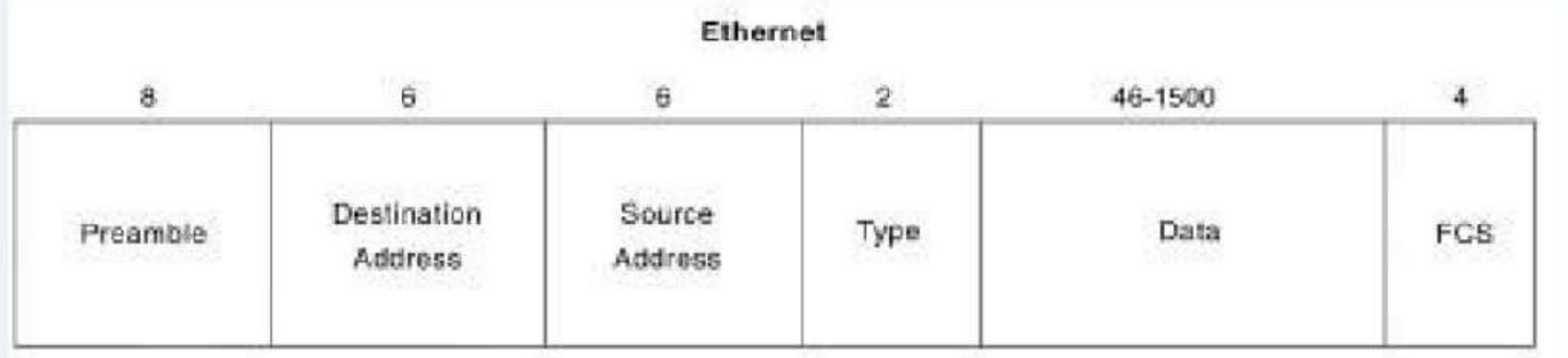

?以太网Ⅱ型帧
应用层 --- HTTP 超文本传输协议 TCP 80
HTTPS = HTTP + SSL/TLS --- TCP 443
FTP 文件传输协议 TCP 20/21
TFTP 简单文件传输协议 UDP 69
telnet 远程登录协议 --- TCP 23
SSH TCP 22
DHCP 动态主机配置协议 --- UDP 67/68
DNS 域名解析协议 --- UDP/TCP 53
传输层 --- 端口号 --- TCP/UDP
TCP和UDP的区别
1，TCP是面向连接的协议，UDP是无连接的协议；
2，TCP协议传输是可靠的，UDP协议传输“尽力而为”；
3，TCP可以进行流控，UDP不行；
4，TCP可以进行分段，UDP不行；
5，TCP传输速度较慢，占用资源较大；UDP传输速度较快，占用资源小；
TCP和UDP的应用场景：TCP更适合对传输可靠性要求较高，但是对速度要
求较低的场景；UDP更适合对速度要求较高，对可靠性要求较低的场景
（即时类通讯）
