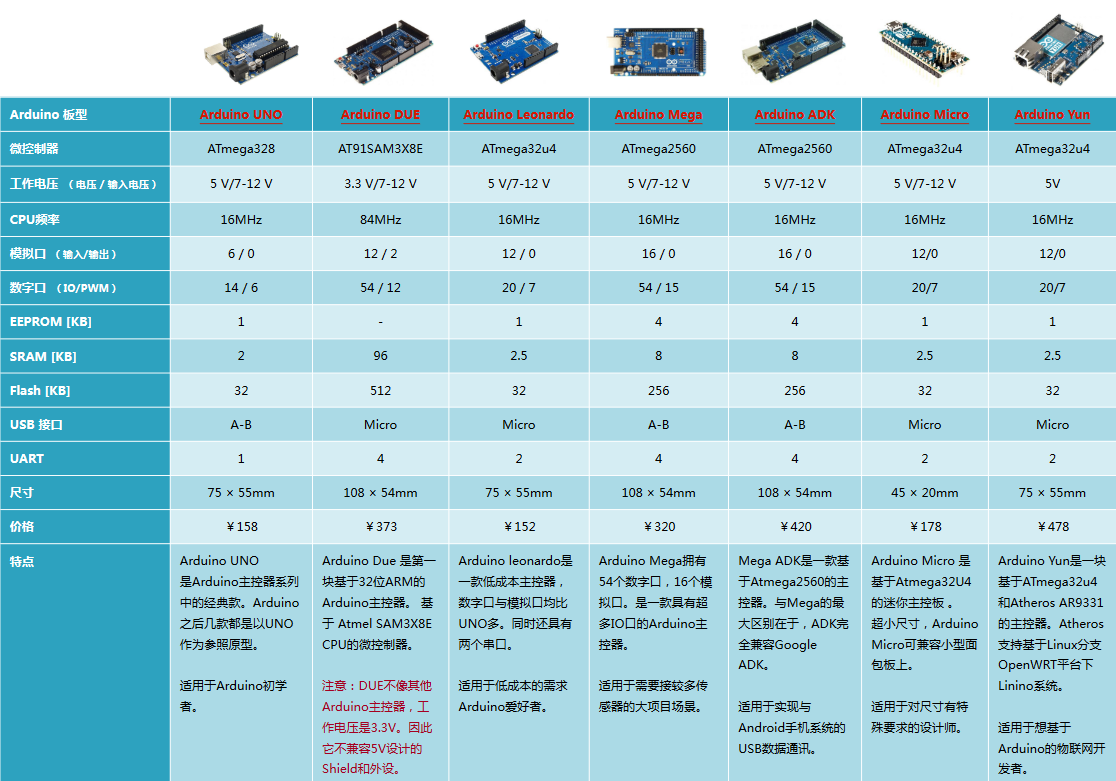

Arduino系列开发板按开发需要有多种板型可以选择
简单的说下Arduino NANO

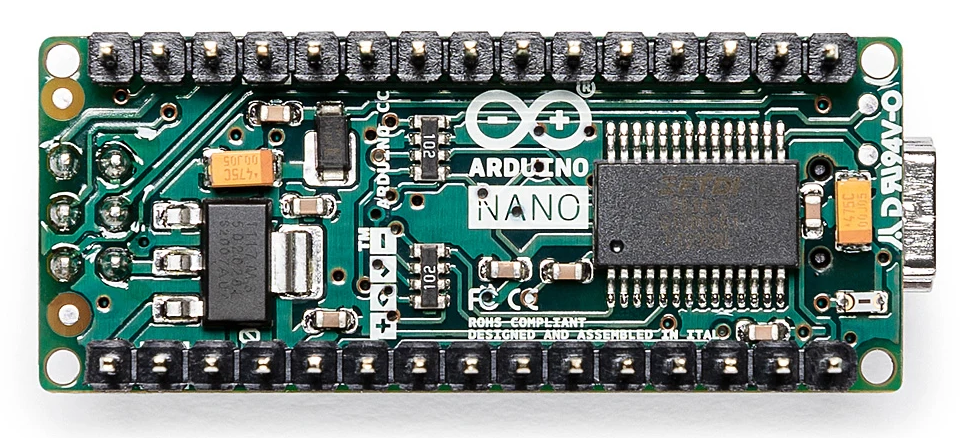

1.NANO简介
Arduino NANO是Arduino USB接口的微型版本，不同的是没有电源插座以及USB接口是Mini-B型插座

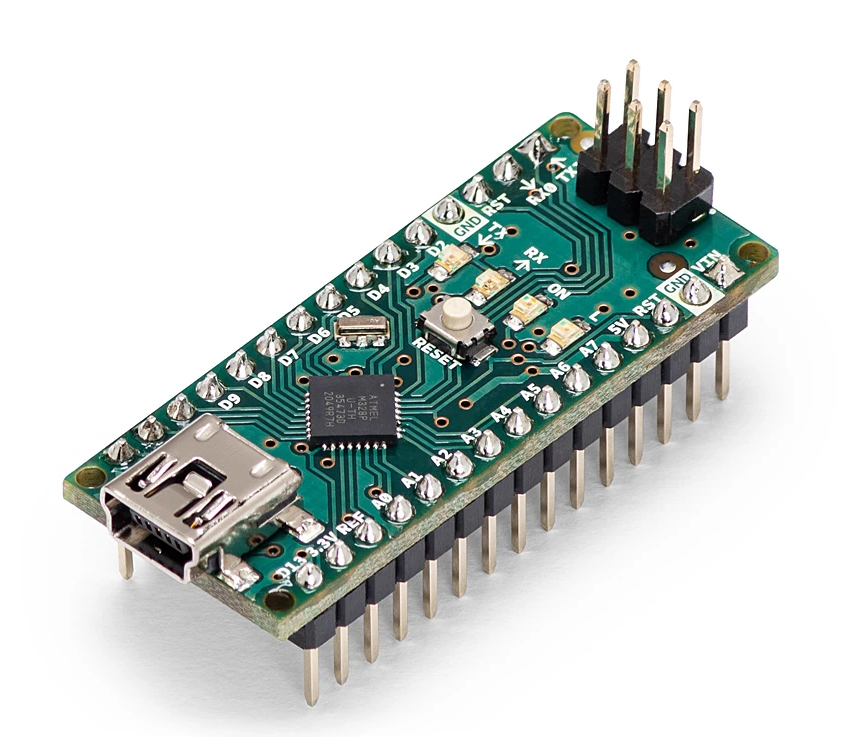

Arduino NANO是尺寸非常小的而且可以直接插在面包板上使用，其处理器核心是ATmega168（NANO 2.x）和ATmega328（NANO 3.0），同时具有14路数字输入/输出口（其中6路可作为PWM输出），8路模拟输入，一个16MHz晶体振荡器，一个mini-B USB口，一个ICSP header和一个复位按钮
与NANO功能相关或板型相似的开发板还有以下几个，可自行了解：
Arduino Nano 33 BLE
Arduino Nano 33 BLE SENSE
Arduino 33 IoT
Arduino Micro
技术规格
如下表
| 微控制器 | ATmega168（Nano2.x）/ATmega328（Nano3.0） |
|---|---|
| 架构 | AVR |
| 工作电压 | 5V |
| Flash | 32KB（2KB用于bootloader） |
| SRAM | 2KB |
| 时钟频率 | 16MHz |
| 模拟输入引脚 | 8 |
| EEPROM | 1KB |
| I/O引脚输出电流 | 40mA |
| 输入电压 | 7-12V |
| 数字引脚 | 22（6个支持PWM） |
| PWM输出 | 6 |
| 功耗 | 19mA |
| PCB规格 | 18x45mm |
| 重量 | 7g |

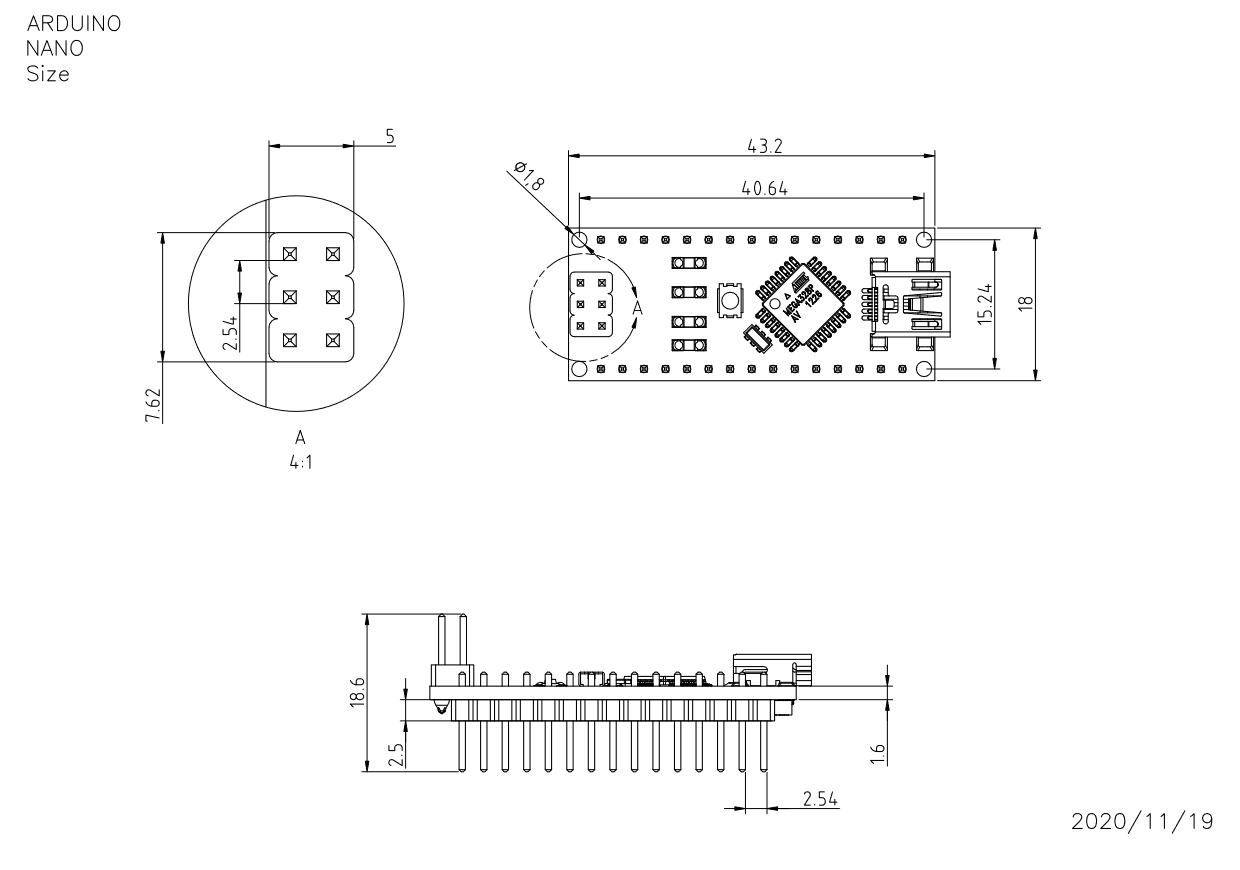

规格封装
引脚功能分布

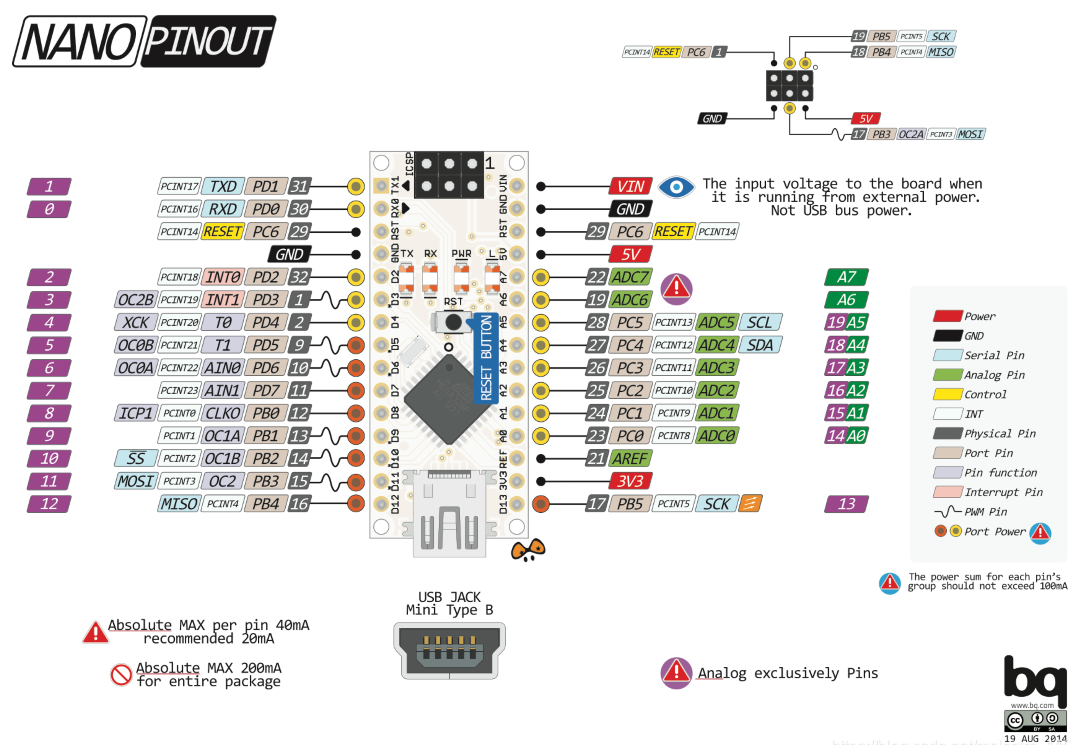

官方版本 – 正面引脚分布及引脚复用功能

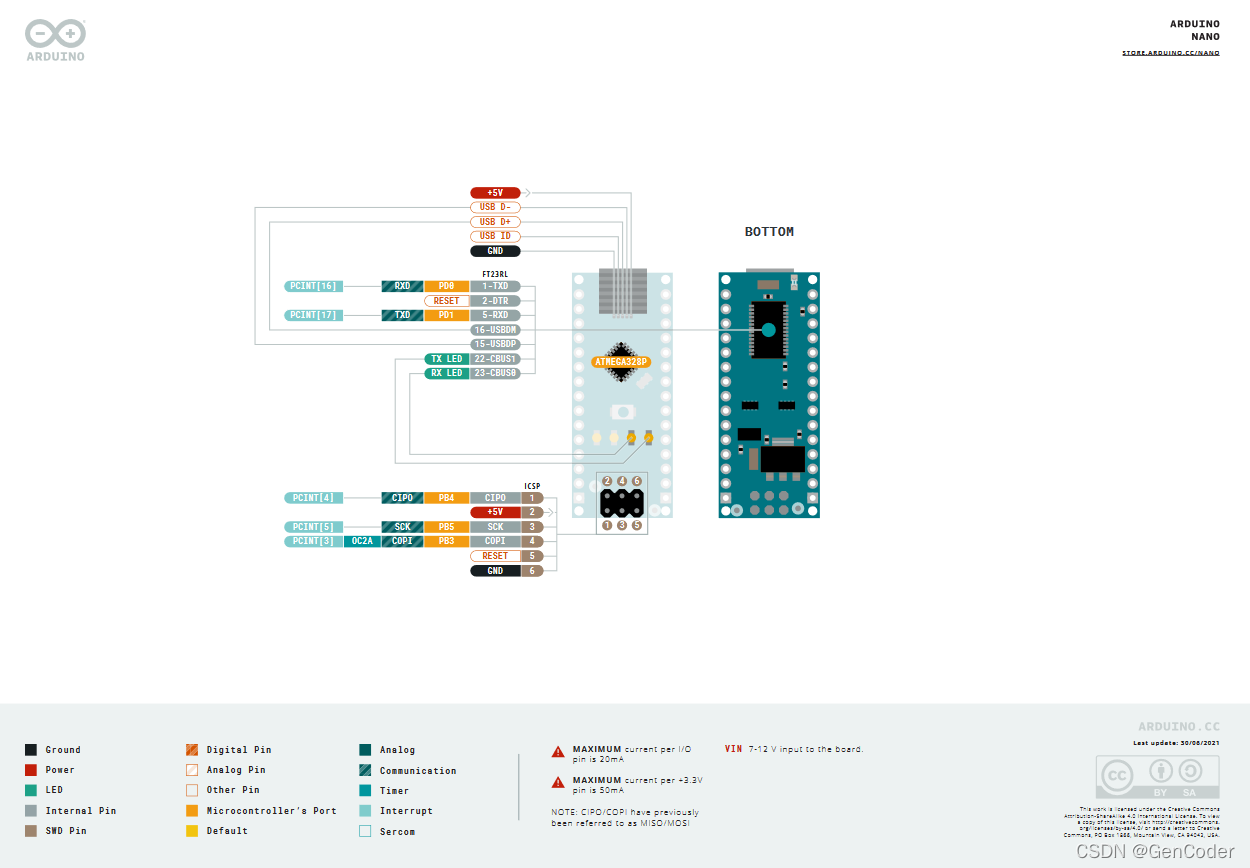

背面，串口芯片FT23RL电路连接和ICSP header引脚分布，国产的NANO一般会用CH340G来代替串口芯片

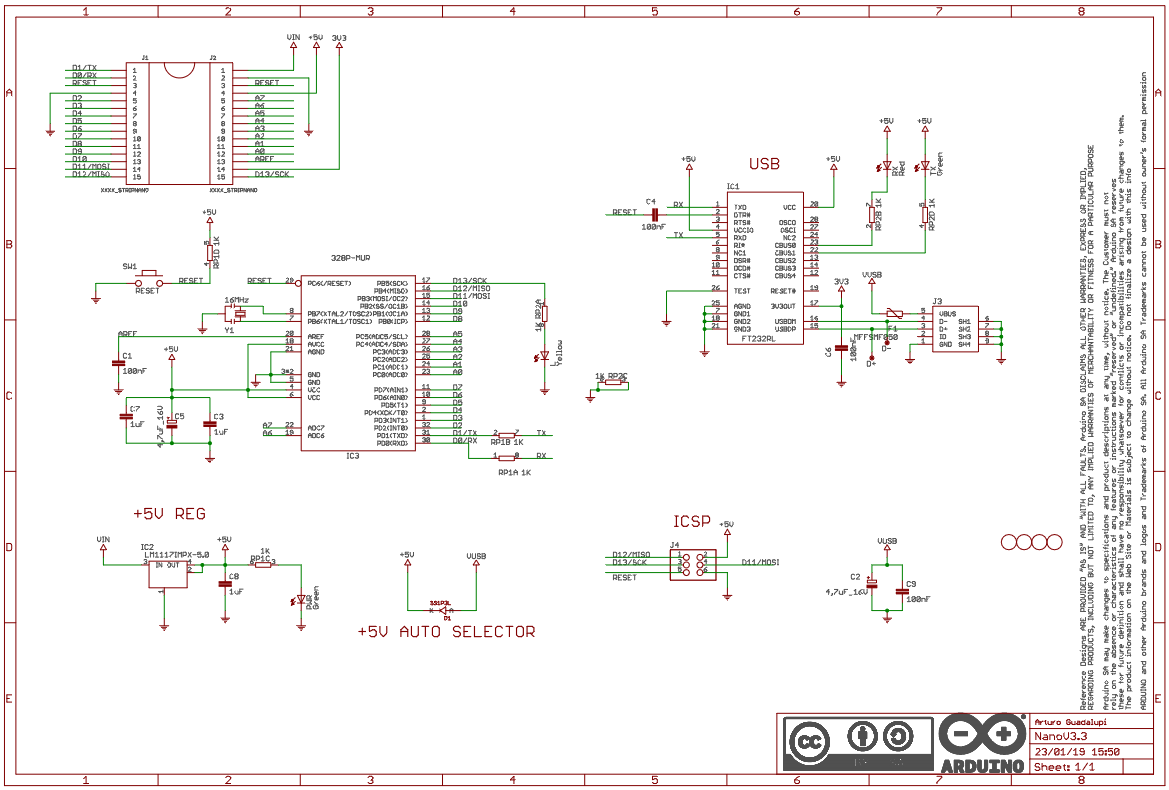

原理图
2.Arduino UNO 和 Arduino NANO 的区别
ATmega328p
UNO对于用过Arduino开发板的小伙伴来说应该是比较熟悉的了，主要说说NANO，UNO和NANO控制芯片同样用的ATmega328p，不同的是芯片封装不同，UNO是DIP28封装，NANO是TQFP32封装，NANO比UNO多了4个引脚出来
多出来的4个引脚分别是VCC，GND，ADC6，ADC7，在UNO上模拟输入引脚只到ADC4、ADC5，而NANO多引出了ADC6，ADC7
看一张比较明显的引脚输出图
对于模拟输入引脚A0 - A5来说，可作为数字口使用，但ADC6、ADC7只作为模拟输入使用（唯一功能）
程序兼容性
NANO因为控制器和UNO一样，经常会被认为是UNO的缩小版，但事实却不是这样，虽然比较明显的是比UNO少了一个DC插座，但UNO的程序不一定在NANO上面也能正常运行（小部分程序可以兼容UNO和NANO）
