定时器
一、将交通灯实验中数码管倒计时1s改为定时器实现
这个代码感觉逻辑上没问题，实际仿真出来倒计时的1s感觉要比实际的慢，可能是由于单片机执行语句时也需要耗费时间

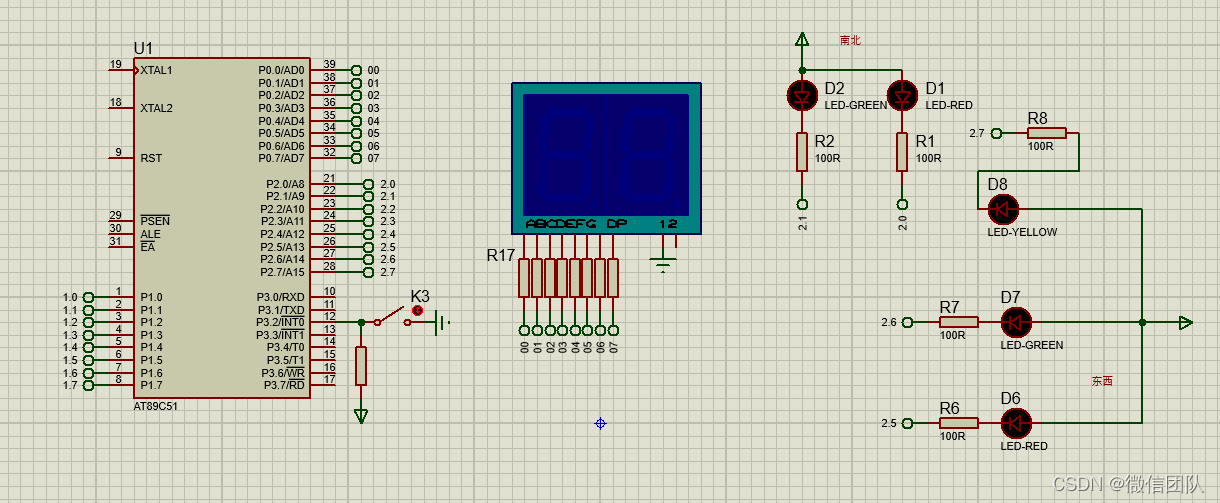

实验仿真图如下
代码如下（示例）：
#include <reg51.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
uchar code a[]={0x6f,0x7f,0x07,0x7d,0x6d,0x66,0x4f,0x5b,0x06,0x3f};//共阴数码管9到0
sbit red1=P2^0; //P2.0 南北红
sbit green1=P2^1; //P2.1 南北绿
sbit red2=P2^5; //P2.5 东西红
sbit green2=P2^6; //P2.6 东西绿
sbit yellow=P2^7; //P2.7 黄
char i=0;
void delay1s()//延时1s函数
{
uchar j;
j=i;
while(i<=20)
{;}
i=0;
}
void delay500ms()//延时0.5s函数
{
uchar j;
j=i;
while(i<=10)
{;}
i=0;
}
void timer_init() //定时器初始化
{
TMOD =0x10;//定时器T1方式1
//65536-50000=15536 转化为16进制为3cb0
TH1= 0x3c; //高四位
TL1=0xb0;//低四位
EA=1;//总中断允许
ET1=1;//允许定时器T1溢出的中断
TR1=1;//启动定时器T1
}
void main()
{
uchar j;
timer_init(); //定时器初始化
EX0=1;//允许外部中断0中断
IT0=1;//选择外部中断0为跳沿触发方式
PT1=1;//定时器T1中断为高优先级
while(1)//循环
{
for(j=6;j<=9;j++)//数码管从3开始倒计时
{
//P2=0xde;// de是1101 1110 南北红灯亮，东西红灯亮 ·
red1=0;green1=1;red2=0;green2=1;yellow=1;
delay1s();
P0=a[j];//数码管逐个亮
}
for(j=0;j<=9;j++)//数码管从9开始倒计时
{
//P2=0xbe;//be是1011 1110，南北红灯亮，东西绿灯亮
red1=0;green1=1;red2=1;green2=0;yellow=1;
delay1s();
P0=a[j];
}
for(j=6;j<=9;j++)//数码管从3倒计时
{
//P2=0x7e;//7e是0111 1110，南北红灯亮，黄灯亮
red1=0;green1=1;red2=1;green2=1;yellow=0;
delay500ms();
//P2=0xfe;//黄灯灭 形成闪烁
yellow=1;
delay500ms();
P0=a[j];
}
for(j=0;j<=9;j++)//数码管从9倒计时
{
//P2=0xdd;//dd是1101 1101，南北绿灯亮，东西红灯亮
red1=1;green1=0;red2=0;green2=1;yellow=1;
delay1s();
P0=a[j];
}
for(j=6;j<=9;j++)//数码管从3倒计时
{
//P2=0x5f;//5f 0101 1111，南北绿灯灭，东西红亮灯，黄灯亮
red1=1;green1=1;red2=0;green2=1;yellow=0;
delay500ms();
//P2=0xdf;//df是1101 1111，南北绿灯灭，东西红灯亮，黄灯灭，形成闪烁
yellow=1;
delay500ms();
P0=a[j];
}
for(j=0;j<=9;j++) //数码管从9倒计时
{
//P2=0xbe;//be是1011 1110，南北红灯亮，东西绿灯亮
red1=0;green1=1;red2=1;green2=0;yellow=1;
delay1s();
P0=a[j];
} }
}
void timer1() interrupt 3 //3是定时器T1的中断号，书上176页
{
TH1= 0x3c; //高四位 重新赋值
TL1=0xb0;//低四位
i++;
}
void int0() interrupt 0 //外中断0的中断函数
{
uchar j;
EX0=0; //禁止外部中断0中断
P2=0xde; //de是1101 1110，南北东西的两个红灯都亮
for(j=0;j<=9;j++)//数码管从9开始倒计时
{
P0=a[j];
delay1s();
EX0=1; //中断返回前，允许外部中断0中断
}
}
二、引入矩阵键盘，可以对路口红绿灯变换时间进行设置
按下连接中断的按键K3进行时间设置，把交通灯中可以更改时间的部分写为一个带参数的函数，按下不同的开关进行时间设置，不是很完善。

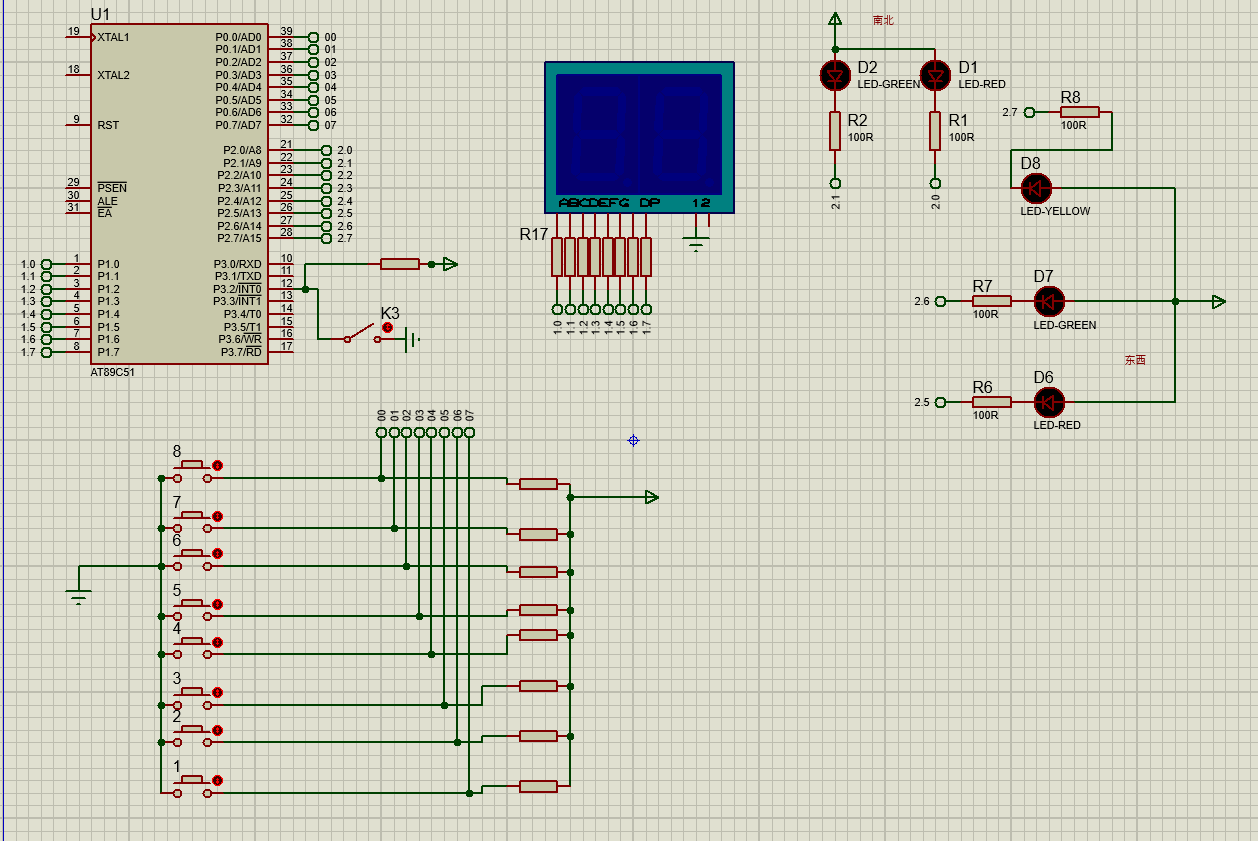

仿真原理图
代码如下（示例）：
#include <reg51.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
sbit L1=P1^0;
sbit L2=P1^1;
sbit L3=P1^2;
sbit L4=P1^3;
uchar code a[]={0x6f,0x7f,0x07,0x7d,0x6d,0x66,0x4f,0x5b,0x06,0x3f};//共阴数码管9到0
char i=0;
uchar n;
void anniu();
void delay1s()//延时1s函数
{
while(i<=20)
{;}
i=0;
}
void delay500ms()//延时0.5s函数
{
uchar j;
j=i;
while(i<=10)
{;}
i=0;
}
void timer_init() //定时器初始化
{
TMOD =0x10;//定时器T1方式1
//65536-50000=15536 转化为16进制为3cb0
TH1= 0x3c; //高四位
TL1=0xb0;//低四位
EA=1;//总中断允许
ET1=1;//允许定时器T1溢出的中断
TR1=1;//启动定时器T1
}
void deng(n);
void main()
{
uchar j;
timer_init(); //定时器初始化
EX0=1;//允许外部中断0中断
IT0=1;//选择外部中断0为跳沿触发方式
PT1=1;//定时器T1中断为高优先级
while(1){
for(j=6;j<=9;j++)//数码管从3开始倒计时
{
P2=0xde;// de是1101 1110 南北红灯亮，东西红灯亮 ·
delay1s();
P1=a[j];//数码管逐个亮
}
deng(0);}
}
void deng(n)
{
uchar j;
for(j=n;j<=9;j++)//数码管从9开始倒计时
{
P2=0xbe;//be是1011 1110，南北红灯亮，东西绿灯亮
delay1s();
P1=a[j];
}
for(j=6;j<=9;j++)//数码管从3倒计时
{
P2=0x7e;//7e是0111 1110，南北红灯亮，黄灯亮
delay500ms();
P2=0xfe;//黄灯灭 形成闪烁
delay500ms();
P1=a[j];
}
for(j=n;j<=9;j++)//数码管从9倒计时
{
P2=0xdd;//dd是1101 1101，南北绿灯亮，东西红灯亮
delay1s();
P1=a[j];
}
for(j=6;j<=9;j++)//数码管从3倒计时
{
//P2=0xdf;//df是1101 1111，南北绿灯灭，东西红灯亮
P2=0x5f;//5f 0101 1111，南北绿灯灭，东西红亮灯，黄灯亮
delay500ms();
P2=0xdf;//df是1101 1111，南北绿灯灭，东西红灯亮，黄灯灭，形成闪烁
delay500ms();
P1=a[j];
}
for(j=n;j<=9;j++) //数码管从9倒计时
{
P2=0xbe;//be是1011 1110，南北红灯亮，东西绿灯亮
delay1s();
P1=a[j];
}
}
void timer1() interrupt 3 //3是定时器T1的中断号，书上176页
{
TH1= 0x3c; //高四位 重新赋值
TL1=0xb0;//低四位
i++;
}
void int0() interrupt 0 //外中断0的中断函数
{
uchar temp;
do{
P0=0xff;//P0口作为输入
temp=P0;
P1=0x3f;
switch(temp)
{
case 254: deng(1);break;
case 253: deng(2);break;
case 251: deng(3);break;
case 247: deng(4);break;
case 239: deng(5);break;
case 223: deng(6);break;
case 191: deng(7);break;
case 127: deng(8);break;
}
}
while(1);
}
