目录
1.软件准备
(1)编程平台：Keil5
(2)CubeMX
(3)中景园移植代码——点我下载? ? ? 提取码：6666
2.硬件准备
(1)F1的板子，本例使用经典F103C8T6

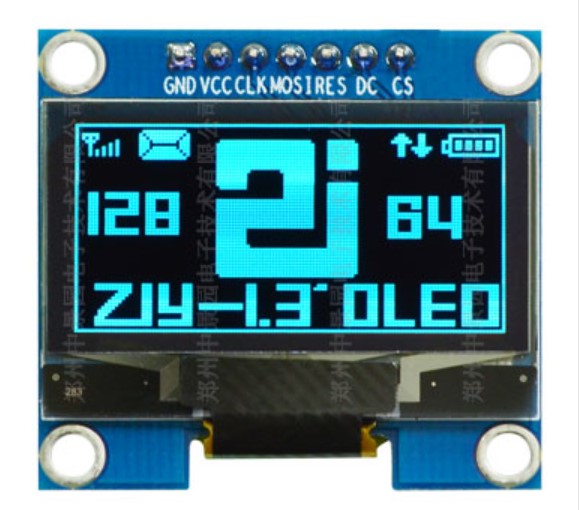

?(2)0.96'/1.3' OLED屏幕模块(7针)
(3)ST-link?下载器
(4)杜邦线若干
3.CubeMX配置

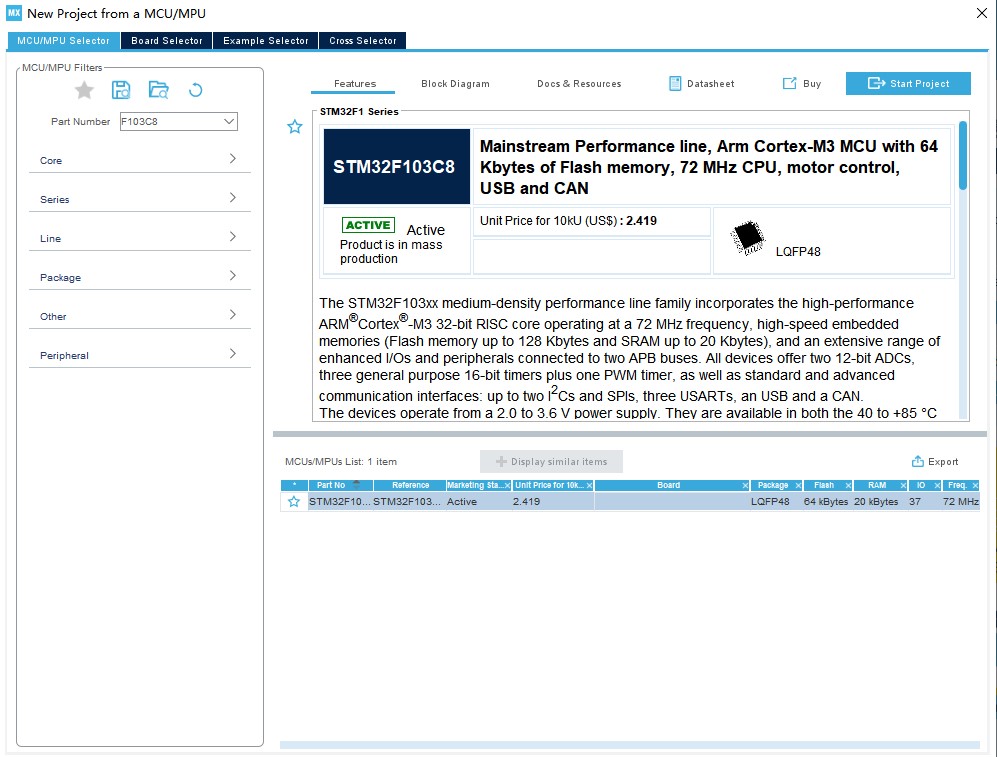

(1)芯片选择
?(2)配置RCC、SYS、时钟树
?(3)配置SPI
(4)配置GPIO
(5)生成代码工程
??
?4.代码移植
(1)复制文件

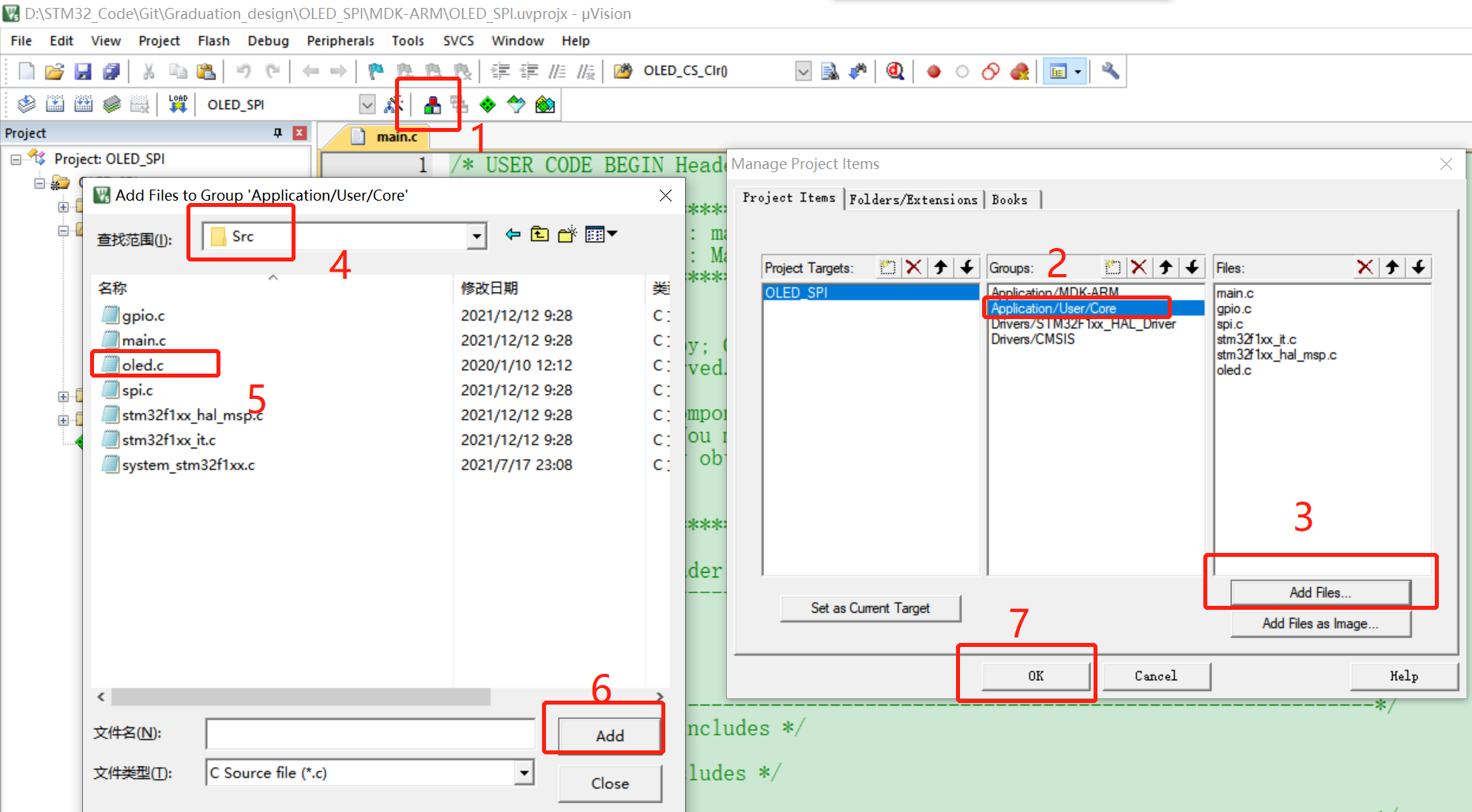

?(2)在Keil5里添加文件
(3)修改oled.h文件
//--------------------------------给各位复制的代码
//--------------------------------给各位复制的代码
//--------------------------------给各位复制的代码
#ifndef __OLED_H
#define __OLED_H
#include "main.h"
#include "stdlib.h"
#define u8 uint8_t
#define u16 uint16_t
#define u32 uint32_t
//-----------------OLED端口定义----------------
//#define OLED_SCL_Clr() GPIO_ResetBits(GPIOA,GPIO_Pin_0)//SCL
//#define OLED_SCL_Set() GPIO_SetBits(GPIOA,GPIO_Pin_0)
//#define OLED_SDA_Clr() GPIO_ResetBits(GPIOA,GPIO_Pin_1)//SDA
//#define OLED_SDA_Set() GPIO_SetBits(GPIOA,GPIO_Pin_1)
//#define OLED_RES_Clr() GPIO_ResetBits(GPIOA,GPIO_Pin_2)//RES
//#define OLED_RES_Set() GPIO_SetBits(GPIOA,GPIO_Pin_2)
//#define OLED_DC_Clr() GPIO_ResetBits(GPIOA,GPIO_Pin_3)//DC
//#define OLED_DC_Set() GPIO_SetBits(GPIOA,GPIO_Pin_3)
//
//#define OLED_CS_Clr() GPIO_ResetBits(GPIOA,GPIO_Pin_4)//CS
//#define OLED_CS_Set() GPIO_SetBits(GPIOA,GPIO_Pin_4)
//****************复位*********************
#define OLED_RES_Clr() HAL_GPIO_WritePin(OLED_RES_GPIO_Port,OLED_RES_Pin, GPIO_PIN_RESET)
#define OLED_RES_Set() HAL_GPIO_WritePin(OLED_RES_GPIO_Port,OLED_RES_Pin, GPIO_PIN_SET)
//****************数据/命令***************
#define OLED_DC_Clr() HAL_GPIO_WritePin(OLED_DC_GPIO_Port,OLED_DC_Pin, GPIO_PIN_RESET)
#define OLED_DC_Set() HAL_GPIO_WritePin(OLED_DC_GPIO_Port,OLED_DC_Pin, GPIO_PIN_SET)
//****************片选*********************
#define OLED_CS_Clr() HAL_GPIO_WritePin(OLED_CS_GPIO_Port,OLED_CS_Pin, GPIO_PIN_RESET)
#define OLED_CS_Set() HAL_GPIO_WritePin(OLED_CS_GPIO_Port,OLED_CS_Pin, GPIO_PIN_SET)
#define OLED_CMD 0 //写命令

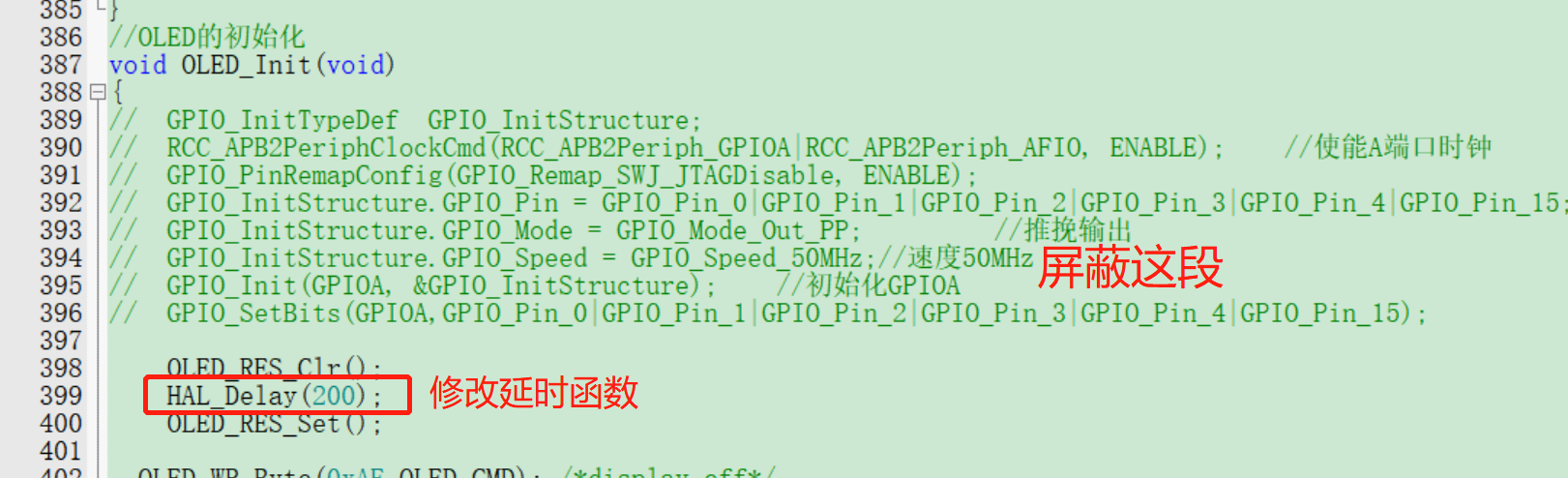

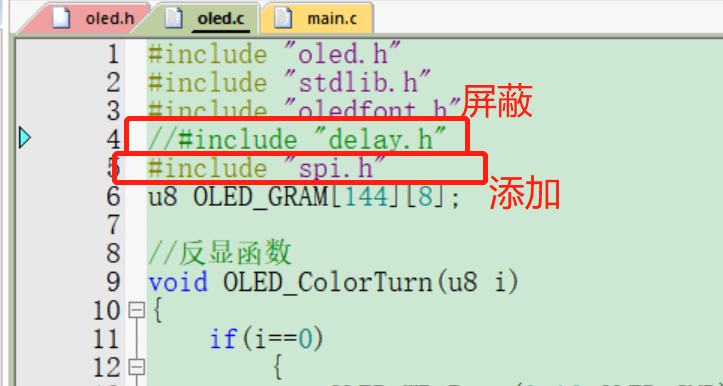

#define OLED_DATA 1 //写数据?(4)修改oled.c文件

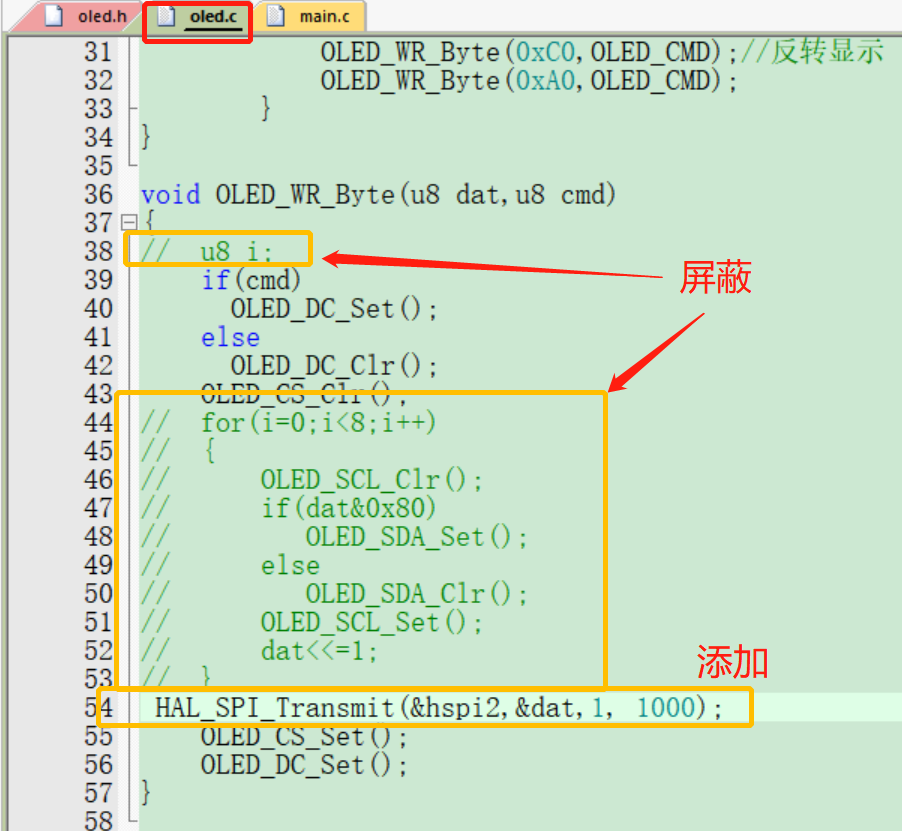

添加:? #include "spi.h"
?
?添加:???HAL_SPI_Transmit(&hspi2,&dat,1, 1000);?

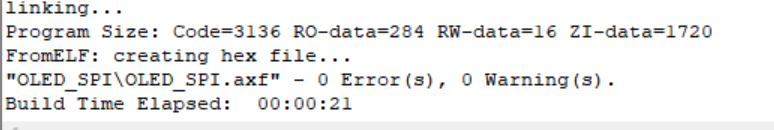

?完成到这里，此时编译不会报错

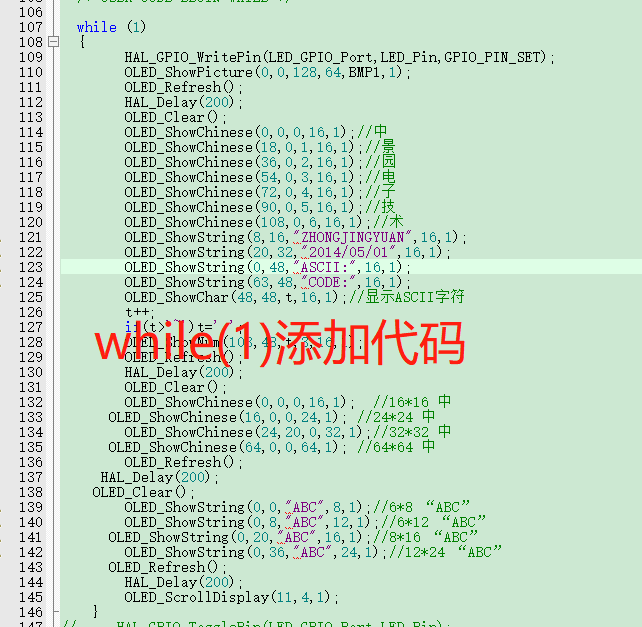

?(5)修改main.c函数

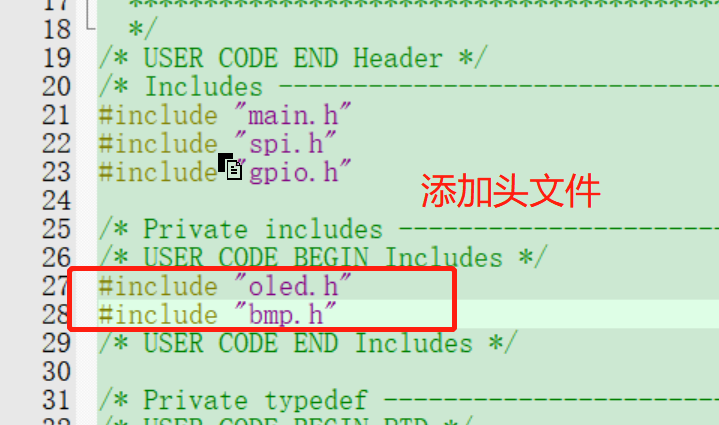

?添加:? ? ?#include "oled.h"
? ? ? ? ? ? ? #include "bmp.h"

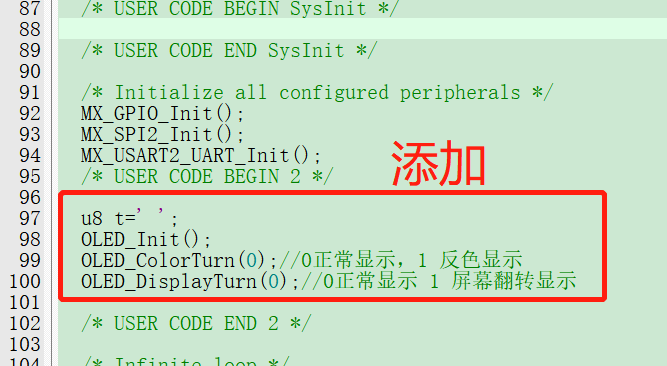

?? ? ? ? ? ? ? ? ? ? ? ? ?????????????????????????? ?添加:? ?u8 t=' ';
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ????????? ?????????????????? ?OLED_Init();
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? OLED_ColorTurn(0);//0正常显示，1 反色显示
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
//--------------------------给各位复制的代码
//--------------------------给各位复制的代码
//--------------------------给各位复制的代码
OLED_ShowPicture(0,0,128,64,BMP1,1);
OLED_Refresh();
HAL_Delay(200);
OLED_Clear();
OLED_ShowChinese(0,0,0,16,1);//中
OLED_ShowChinese(18,0,1,16,1);//景
OLED_ShowChinese(36,0,2,16,1);//园
OLED_ShowChinese(54,0,3,16,1);//电
OLED_ShowChinese(72,0,4,16,1);//子
OLED_ShowChinese(90,0,5,16,1);//技
OLED_ShowChinese(108,0,6,16,1);//术
OLED_ShowString(8,16,"ZHONGJINGYUAN",16,1);
OLED_ShowString(20,32,"2014/05/01",16,1);
OLED_ShowString(0,48,"ASCII:",16,1);
OLED_ShowString(63,48,"CODE:",16,1);
OLED_ShowChar(48,48,t,16,1);//显示ASCII字符
t++;
if(t>'~')t=' ';
OLED_ShowNum(103,48,t,3,16,1);
OLED_Refresh();
HAL_Delay(200);
OLED_Clear();
OLED_ShowChinese(0,0,0,16,1); //16*16 中
OLED_ShowChinese(16,0,0,24,1); //24*24 中
OLED_ShowChinese(24,20,0,32,1);//32*32 中
OLED_ShowChinese(64,0,0,64,1); //64*64 中
OLED_Refresh();
HAL_Delay(200);
OLED_Clear();
OLED_ShowString(0,0,"ABC",8,1);//6*8 “ABC”
OLED_ShowString(0,8,"ABC",12,1);//6*12 “ABC”
OLED_ShowString(0,20,"ABC",16,1);//8*16 “ABC”
OLED_ShowString(0,36,"ABC",24,1);//12*24 “ABC”
OLED_Refresh();
HAL_Delay(200);
OLED_ScrollDisplay(11,4,1);(6).代码下载
到这一步,如果编译没有错误就可以自行下载程序了。如果有错，就是哪里自己搞错了，回去重新仔细看一下。

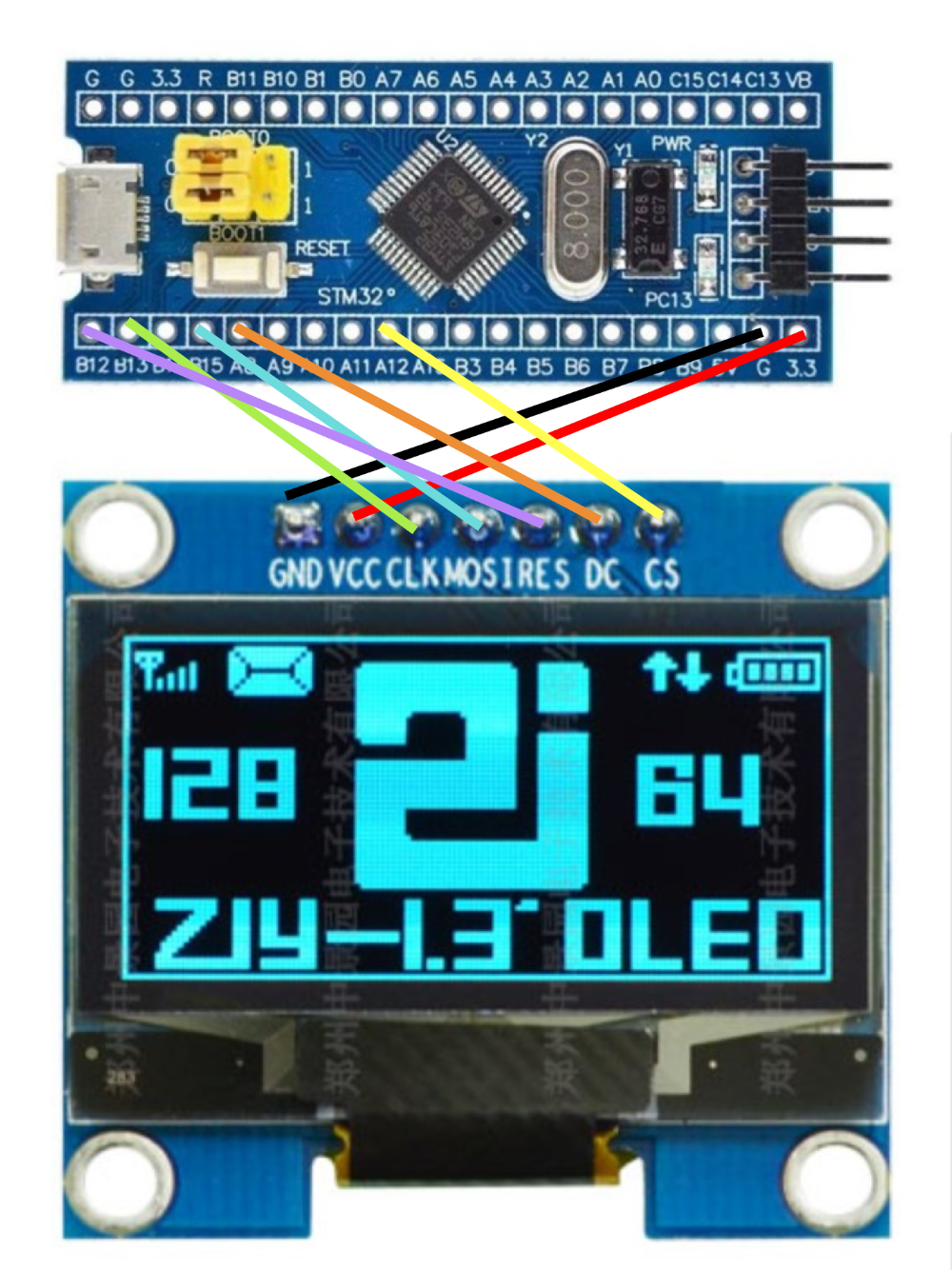

接线:? ? ? ? ? ? ? ?? ? (如引脚未按照上述例程配置，则自行通过自己映射的引脚接线即可)
5.最终效果
