STM32串口通信（STM32F103/STM32F407）
1.GPIO引脚复用AF机制
2.模块Clock时钟树，使能机制。（低功耗）
3.UART串口通信机制
4.NVIC中断配置机制
5.DMA搬移机制
6.Freertos串口
选择USART RX TX 引脚

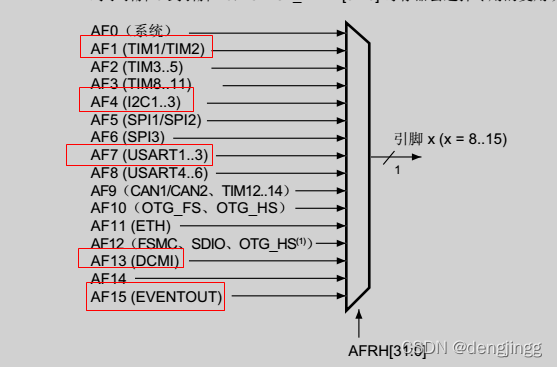

- GPIO 口复用 机制

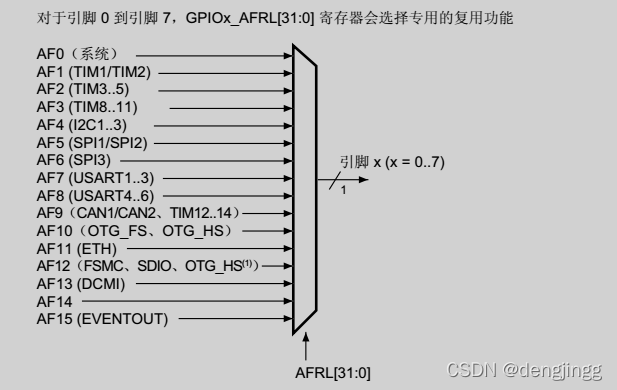

微控制器 I/O 引脚通过一个复用器连接到板载外设/模块，该复用器一次仅允许一个外设的复
用功能 (AF) 连接到 I/O 引脚。这可以确保共用同一个 I/O 引脚的外设之间不会发生冲突。
进行配置：
● 完成复位后，所有 I/O 都会连接到系统的复用功能 0 (AF0)。
● 外设的复用功能映射到 AF1 至 AF13。
● Cortex?-M4F EVENTOUT 映射到 AF15
PA9
PA10
复用端口的意义是SOC外设或者系统的模块的i/o功能有多路，需要配置到具体的引脚输出
引脚只是模块的输出通路，是工具人。
端口复用在datesheet中有描述，什么模块的端口事实上是指定的
PA9的复用AF7是串口TX。AF7系列是USART和I2S系列 引脚。

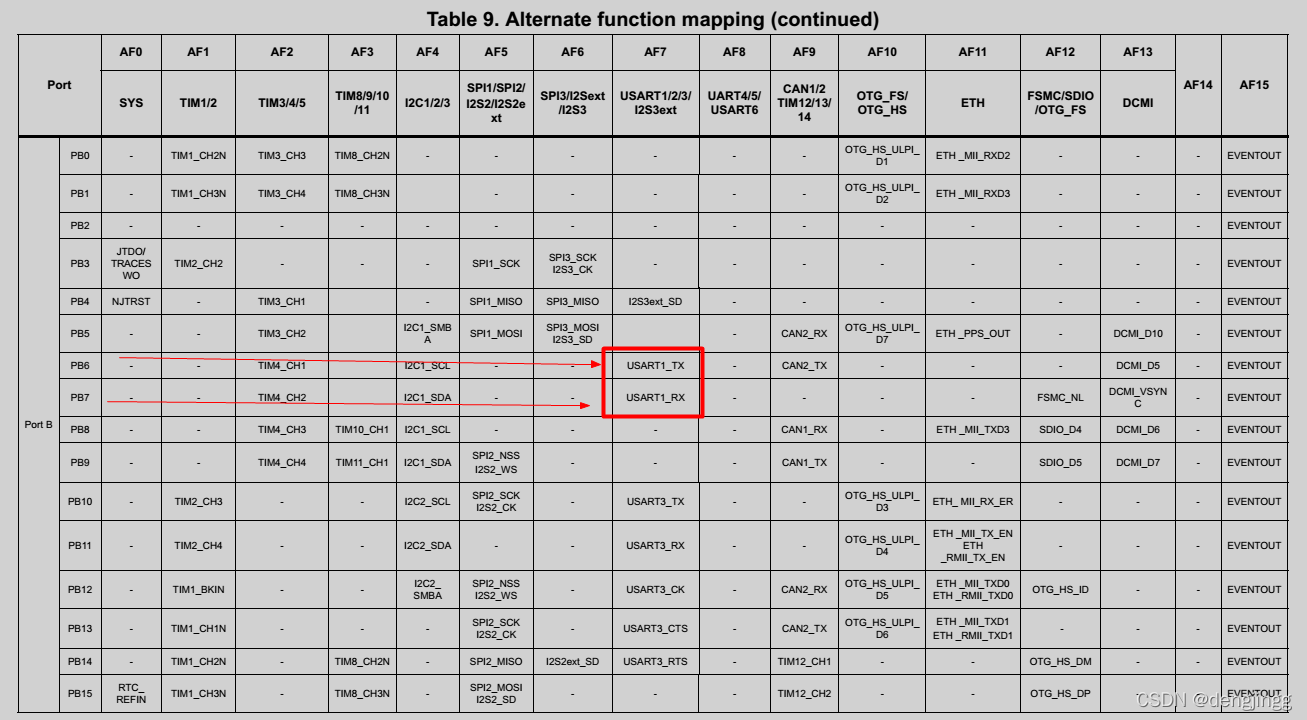

USART1 TX，RX的其中一条通路是PA9，PA10
另外一条通路是PB5 ，PB7

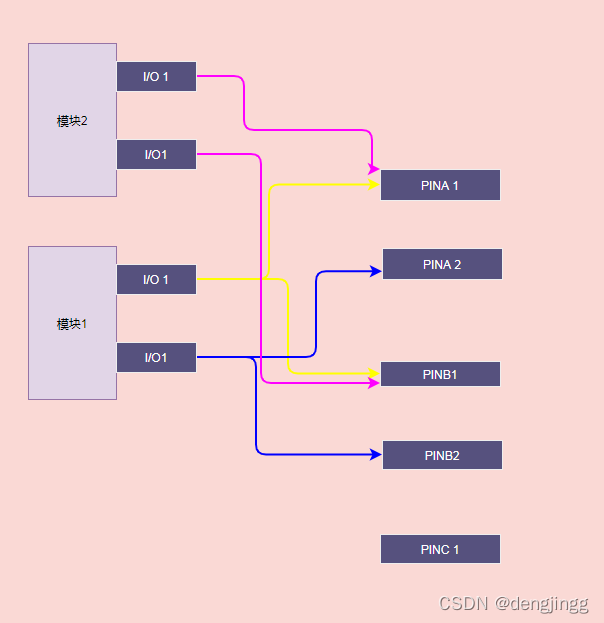

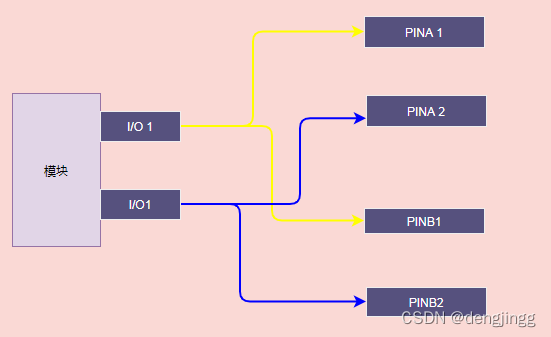

对于模块而言其功能的实现有多个PIN通路
对于PIN而言，他可能被多个模块链接
PIN越多可以同时实现模块功能就越多，复用通路只有一条，一但被选择那么其他的通路就无法联通。所以PIN越多，提供的外设能力就越大。

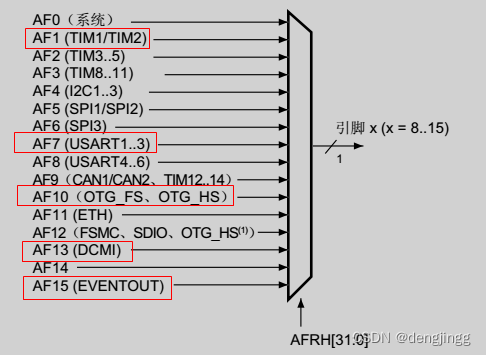

本节关键 Alternate function mapping
复用端口的配置
void GPIO_PinAFConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_PinSource, uint8_t GPIO_AF)
实现USART功能的复用需要选择复用AF7
GPIO_PinAFConfig(GPIOA,GPIO_PinSource9,GPIO_AF_USART1);
GPIO_PinAFConfig(GPIOA,GPIO_PinSource10,GPIO_AF_USART1);
配置PA9，PA10的串口功能
2.模块时钟使能
三条总线AHB，APB1，APB2，模块挂在相应的总线上。没有用到的模块就不需要开启，所以每个模块都有单独的时钟使能。
挂载哪条总线上就有哪个控制/管理
AHB1所管理的模块
AHB2 所管理的模块
APB管理的设备
APB2 管理的设备时钟
数据手册系统架构章节，对每条总线上的设备进行了列表，可以直接查询。

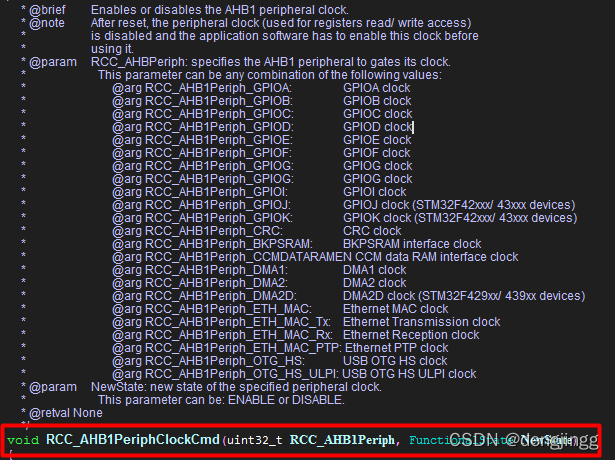

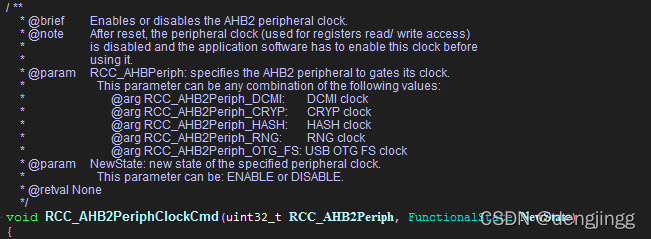

多数情况下，在库函数里面查看会更加方便
3.串口通信机制
UART 模块的输入和输出
TX发送口，RX接收口
发送的数据从TX发出从RX口接收。所以数据要发送通过本模块的TX。数据要接收通过本模块的RX。

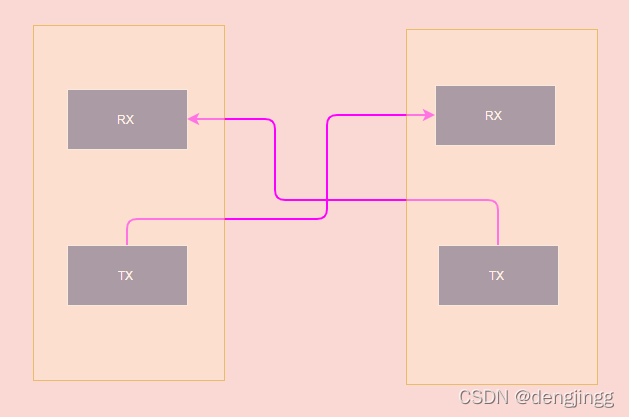

所以两个串口设备的连线入上图所示。
人说话，从口出，听声音从耳入。
我说话，从口出，声音进别人耳朵，别人听到。
逻辑非常清晰。线不能链接错
MCU串口模块属于CPU外设。在MCU片内，电平TTL机制
TTL电平范围小，不利于长距离传输，可以通过提高传输电压提高抗干扰能力常用RS232电平。
电平机制的转换一般MCU无法实现，所以需要中间的转换IC
线路的联通需要物理接口，所以又会有接口标准
接口和电平会随着时代的发展而变化，和使用的场景关系非常大。
很显然他们都是串口通信的一部分。所以通信具有分层机制
接口和电平属于物理层。
传输

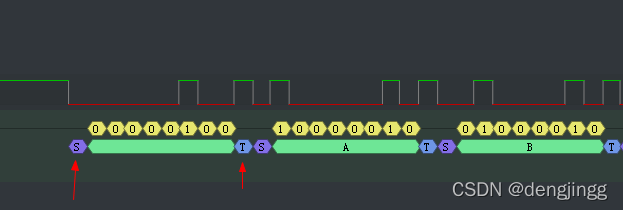

起始位，告知接收方数据开始发送，原则是和无信号的时候要有区别。约定无信息传递时高电平。开始传递时给低电平，表示开始
开始位S本身不不带有传输的信息，是告知对方“后面数据来了，请开始接收”
可以互相约定数据一次传输多少位 可以为5,6,7,8一般而言选择8位，代表一个字节。
发送完成数据后，需要表示传输完成，那么前面约定无信息传递时高电平。所以配备一个停止位T。
就这样重复的一个字节一个字节的传输。其实是一个Bit一个Bit传输。
为了适应跟多的情况，传输数据位可以配置，停止位也可以配置长度，需要双方约定好即可。
USART模块
可配置为 16 倍过采样或 8 倍过采样，因而为速度容差与时钟容差的灵活配置提供了可能
传输检测标志：
— 接收缓冲区已满
— 发送缓冲区为空
— 传输结束标志

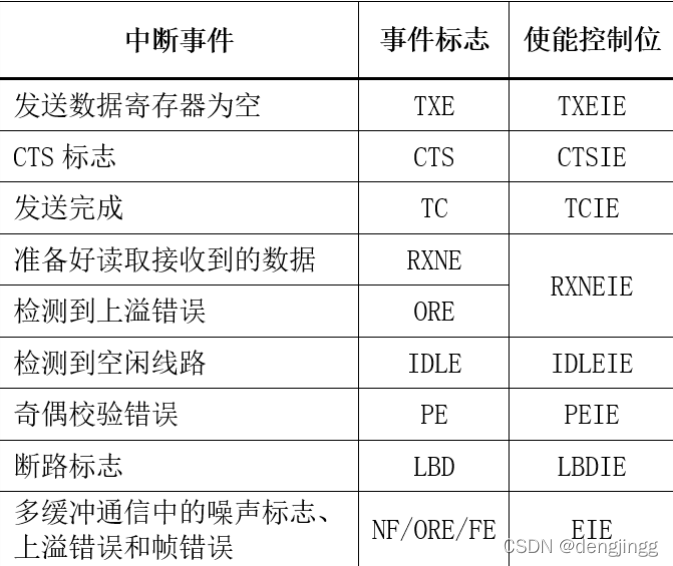

十个具有标志位的中断源：
— CTS 变化
— LIN 停止符号检测
— 发送数据寄存器为空
— 发送完成
— 接收数据寄存器已满
— 接收到线路空闲
— 溢出错误
— 帧错误
— 噪声错误
— 奇偶校验错误
TX ，RX外部引脚
发送数据，由外部（CPU、DMA）写入数据到发送数据寄存器（TDR），按位发送到TX端口
接收数据，RX数据按位移入接收移位寄存器，然后写入RDR，可以由CPU或者DMA读走。
TDR，RDR都是8位的，所以读满就要取走
发送控制器，接收控制器分别控制模块的 发送和接收功能。
中断控制识别传输的各种事件，上报中断待处理。
当发送使能位 TE 置 1 之后，发送器开始会先发送一个空闲帧 (一个数据帧长度的高电平)，接下
来就可以往 USART_DR 寄存器写入要发送的数据。在写入最后一个数据后，需要等待 USART 状
态寄存器 (USART_SR) 的 TC 位为 1，表示数据传输完成，如果 USART_CR1 寄存器的 TCIE 位置
1，将产生中断。
空闲帧

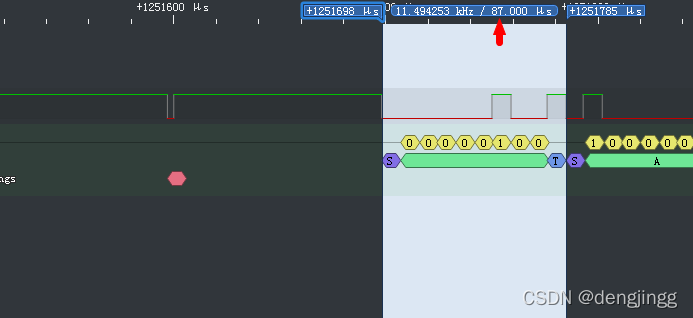

从起始位开始到结束位结束，测量时间大概87us 。波特率115200. 理论时间（(1/115200 ) * 10 bit =86.8us）
这个时间87us是一帧的时间

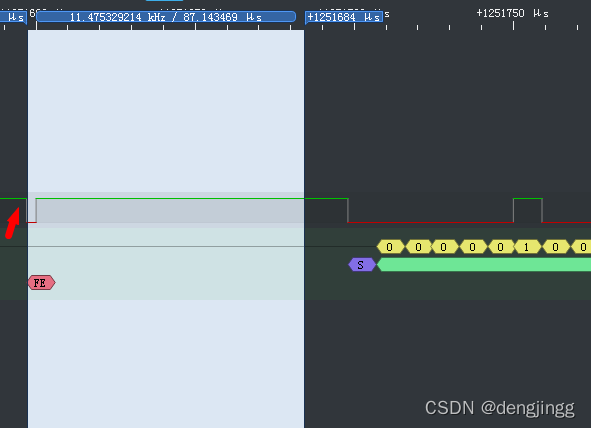

空闲帧的开始是TX拉低的时候，也是大概87us
在发送数据时，编程的时候有几个比较重要的标志位我们来总结下。
如果将 USART_CR1 寄存器的 RE 位置 1，使能 USART 接收，使得接收器在 RX 线开始搜索
起始位。在确定到起始位后就根据 RX 线电平状态把数据存放在接收移位寄存器内。接收完成
后就把接收移位寄存器数据移到 RDR 内，并把 USART_SR 寄存器的 RXNE 位置 1，同时如果
USART_CR2 寄存器的 RXNEIE 置 1 的话可以产生中断。
为得到一个信号真实情况，需要用一个比这个信号频率高的采样信号去检测，称为过采样，这个
采样信号的频率大小决定最后得到源信号准确度，一般频率越高得到的准确度越高，但为了得到
越高频率采样信号越也困难，运算和功耗等等也会增加，所以一般选择合适就好。

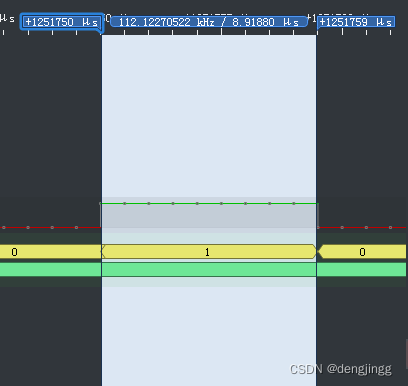

在测量一个bit周期的时候，测量值8.91us 和理论时间8.68存在误差，这是由于采样频率造成的。频率越高就越能还原原始信号。
STM32F407 UART 可以进行16或者8倍的过采样频率。
传输完成或者接收完成需要通知外界，一般使用中断
也就是说，USART内部产生事件，要不要传递出去到NVIC中断控制器，由各自的使能位决定。

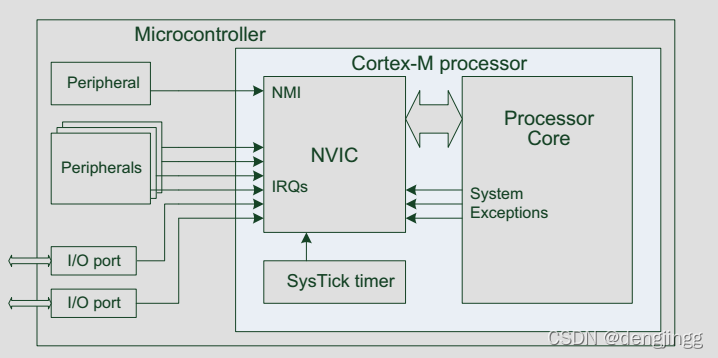

ARM cortex M4 NVIC中断控制器
USART 模块属于peripherals ，内部的事件使能后，以IRQs的形式传达给NVIC。
typedef struct
{
uint8_t NVIC_IRQChannel; /*!< Specifies the IRQ channel to be enabled or disabled.
This parameter can be an enumerator of @ref IRQn_Type
enumeration (For the complete STM32 Devices IRQ Channels
list, please refer to stm32f4xx.h file) */
uint8_t NVIC_IRQChannelPreemptionPriority; /*!< Specifies the pre-emption priority for the IRQ channel
specified in NVIC_IRQChannel. This parameter can be a value
between 0 and 15 as described in the table @ref MISC_NVIC_Priority_Table
A lower priority value indicates a higher priority */
uint8_t NVIC_IRQChannelSubPriority; /*!< Specifies the subpriority level for the IRQ channel specified
in NVIC_IRQChannel. This parameter can be a value
between 0 and 15 as described in the table @ref MISC_NVIC_Priority_Table
A lower priority value indicates a higher priority */
FunctionalState NVIC_IRQChannelCmd; /*!< Specifies whether the IRQ channel defined in NVIC_IRQChannel
will be enabled or disabled.
This parameter can be set either to ENABLE or DISABLE */
} NVIC_InitTypeDef;

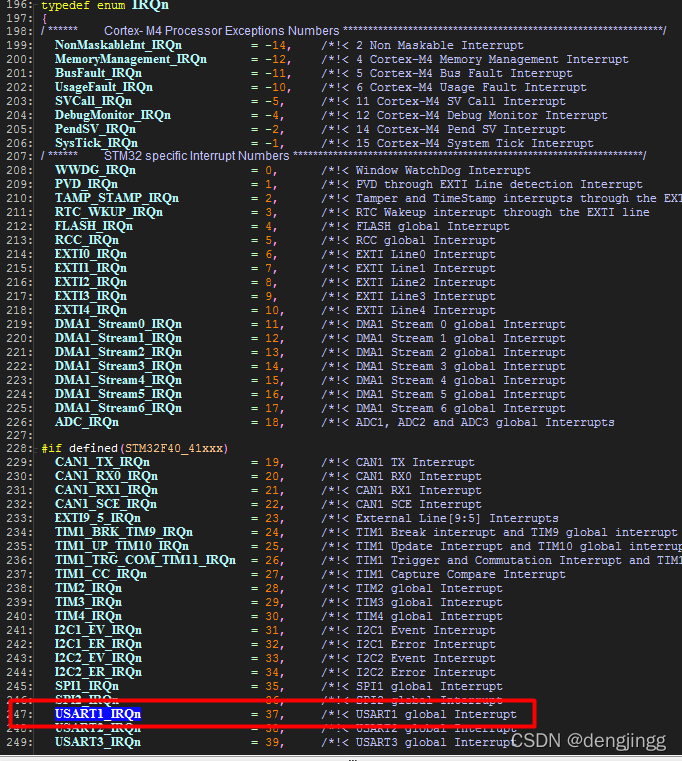

NVIC_IRQChannel
USART1_IRQn
上图称之为中断索引，当中断可以处理的时候，会通过索引去中断向量表上找到处理函数入口。
USART1 所有的中断，都是以USART1_IRQn的方式上报给NVIC。
USART内部的中断非常多，如何识别，通过
ITStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT)
ITStatus USART_GetITStatus(USART_TypeDef* USARTx, uint16_t USART_IT)
{
uint32_t bitpos = 0x00, itmask = 0x00, usartreg = 0x00;
ITStatus bitstatus = RESET;
/* Check the parameters */
assert_param(IS_USART_ALL_PERIPH(USARTx));
assert_param(IS_USART_GET_IT(USART_IT));
/* The CTS interrupt is not available for UART4 and UART5 */
if (USART_IT == USART_IT_CTS)
{
assert_param(IS_USART_1236_PERIPH(USARTx));
}
/* Get the USART register index */
usartreg = (((uint8_t)USART_IT) >> 0x05);
/* Get the interrupt position */
itmask = USART_IT & IT_MASK;
itmask = (uint32_t)0x01 << itmask;
if (usartreg == 0x01) /* The IT is in CR1 register */
{
itmask &= USARTx->CR1;
}
else if (usartreg == 0x02) /* The IT is in CR2 register */
{
itmask &= USARTx->CR2;
}
else /* The IT is in CR3 register */
{
itmask &= USARTx->CR3;
}
bitpos = USART_IT >> 0x08;
bitpos = (uint32_t)0x01 << bitpos;
bitpos &= USARTx->SR;
if ((itmask != (uint16_t)RESET)&&(bitpos != (uint16_t)RESET))
{
bitstatus = SET;
}
else
{
bitstatus = RESET;
}
return bitstatus;
}
这样可以获知USART内部具体是发生了什么事件而产生中断，在去做对应的处理。
NVIC所管理的称为全局中断。
NVIC的使能比较简单，因变对NVIC来说只有USART1_IRQn.不需要关注USART内部的各种事件。
NVIC_InitStructure_uart.NVIC_IRQChannel = USART1_IRQn;
NVIC_InitStructure_uart.NVIC_IRQChannelPreemptionPriority = 1;
NVIC_InitStructure_uart.NVIC_IRQChannelSubPriority = 1;
NVIC_InitStructure_uart.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure_uart);
定义中断处理函数

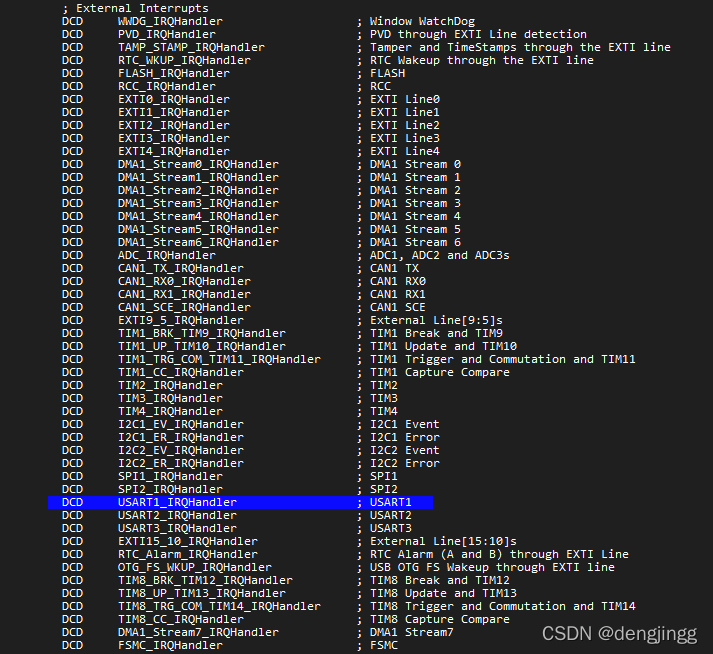

在启动文件中 ; External Interrupts 写明了USART产生的中断服务函数 叫 USART1_IRQHandler
我们可以去修改这个函数名称，不过不建议这么做，保持S文件的原始性，也方便代码移植。
可以通过define的方式来定义中断服务函数。
一般来说，接收数据完成后会产生中断，这个时候把数据从寄存器中拿出来，放入我们准备好的缓存当中，这个时候数据是一个字节。
一个字节对于我们来说可能是一段话的而一部分，需要等待多个字节来组合一段有意义的内容。
所以把它占时放在缓存中
我们可以在缓存中对数据进行判断，识别数据包，或者一句话等等
unsigned char buff_index=0;
void USART1_IRQHandler(void)
{
uint8_t ucTemp;
if (USART_GetITStatus(USART1,USART_IT_RXNE)!=RESET) {
ucTemp = USART_ReceiveData( USART1 );
UART1_BUFFER[buff_index] = ucTemp;
buff_index++;
if(buff_index > UART1_BUFFER_SIZE)
{
buff_index = 0;
memset(UART1_BUFFER,0,sizeof(UART1_BUFFER));
}
}
}
启用在线调试，观察UART1_BUFFER的内容。
0x0D（ascii码是13） 指的是“回车” \r是把光标置于本行行首
0x0A（ascii码是10） 指的是“换行” \n是把光标置于下一行的同一列
DMA数据搬移

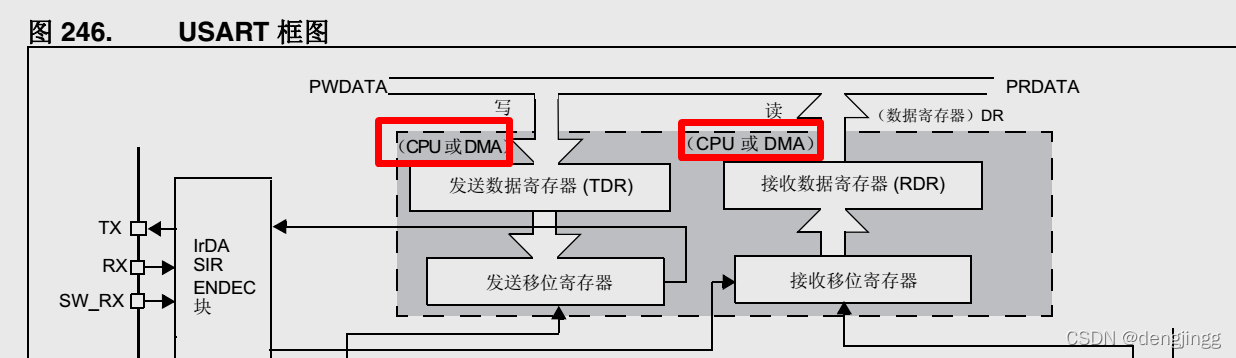

串口的USART框图如图所示。数据寄存器（发送数据，接收数据寄存器）只能通过CPU或者DMA访问。
CPU访问数据寄存器的流程：数据寄存器接收满或者发送完毕会产生事件，事件传入NVIC中断模块后上报给CPU，CPU通过中断服务读取。这条链路在执行就会使用CPU，增加系统的负担。如果通过DMA可以在CPU不参与的情况下自己搬运数据，就好像不执行指令就能
做事一样。DMA模块本身的内容比较复杂，这里注重实现。
DMA的初始化结构体比较长，最后会附上dma的初始化代码。
DMA_InitTypeDef dma_init_struct;
dma_init_struct.DMA_Channel = DMA_Channel_4;

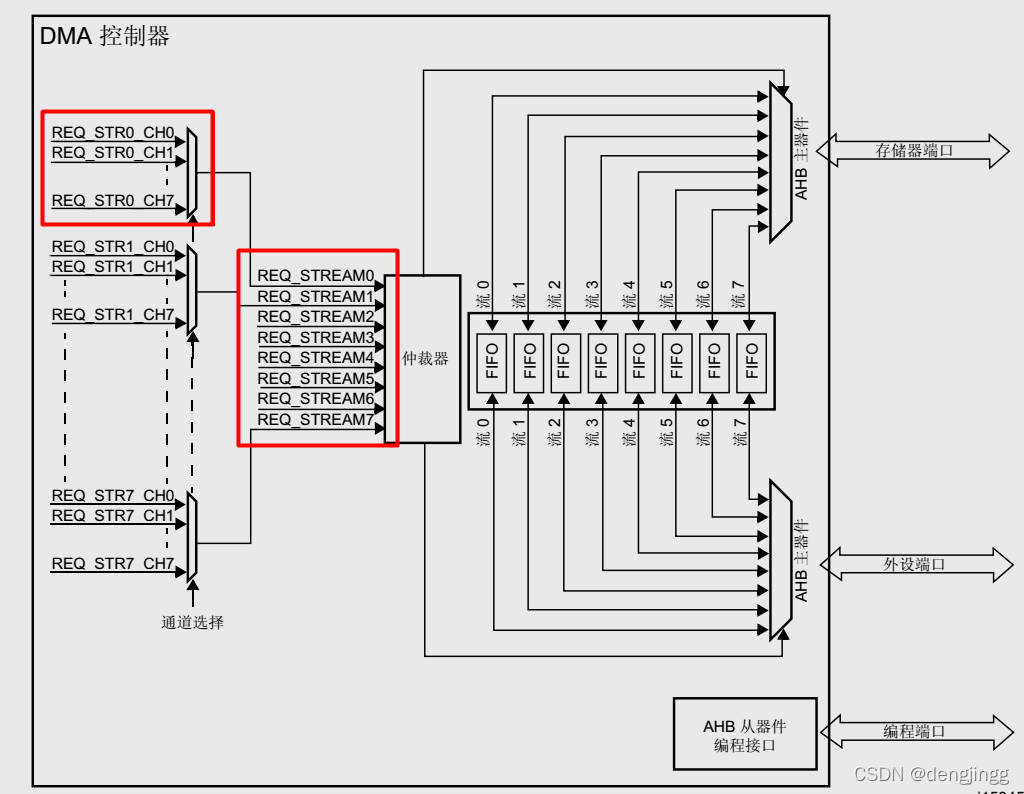

DMA的信号通道选择和GPIO的复用结构有点相识。
DMA本身只管理STREAM0~STREAM7,只有这8条通路，然后STREAMx(x = 1,2,3,…8)通过多路复用器，和REQ_STRx_CH链接。
REQ_STRx_CH负责链接到具体的外设。
串口USART1 RX在数据流5（STREAM5）的通道4上。所以dma_init_struct.DMA_Channel = DMA_Channel_4;
初始化USART1 的代码如下所示
static void DMA_config(void)
{
DMA_InitTypeDef dma_init_struct;
extern unsigned char UART1_BUFFER[120];
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2, ENABLE);
DMA_DeInit(DMA2_Stream5);
while (DMA_GetCmdStatus(DMA2_Stream5) != DISABLE) {
}
dma_init_struct.DMA_Channel = DMA_Channel_4;
dma_init_struct.DMA_BufferSize = 120;
dma_init_struct.DMA_DIR = DMA_DIR_PeripheralToMemory;
dma_init_struct.DMA_FIFOMode = DMA_FIFOMode_Disable;
dma_init_struct.DMA_FIFOThreshold = DMA_FIFOThreshold_Full;
dma_init_struct.DMA_Memory0BaseAddr = (unsigned int)UART1_BUFFER;
dma_init_struct.DMA_MemoryBurst = DMA_MemoryBurst_Single;
dma_init_struct.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
dma_init_struct.DMA_PeripheralDataSize =DMA_PeripheralDataSize_Byte;
dma_init_struct.DMA_MemoryInc = DMA_MemoryInc_Enable ;
dma_init_struct.DMA_PeripheralInc =DMA_PeripheralInc_Disable ;
dma_init_struct.DMA_Mode =DMA_Mode_Circular;
dma_init_struct.DMA_PeripheralBaseAddr =(USART1_BASE+0x04);
dma_init_struct.DMA_PeripheralBurst =DMA_PeripheralBurst_Single;
dma_init_struct.DMA_Priority = DMA_Priority_Medium;
DMA_Init(DMA2_Stream5, &dma_init_struct);
DMA_Cmd(DMA2_Stream5, ENABLE);
while (DMA_GetCmdStatus(DMA2_Stream5) != ENABLE) {
}
}
把外围 设备的数据放到内存的BUFFER
dma_init_struct.DMA_DIR = DMA_DIR_PeripheralToMemory;
第一步把DR数据寄存器的数据取出来
1.DR寄存器地址
dma_init_struct.DMA_PeripheralBaseAddr =(USART1_BASE+0x04);
2.一次取多少数据，总共取多少次，取满次数怎么办
dma_init_struct.DMA_PeripheralDataSize =DMA_PeripheralDataSize_Byte;
dma_init_struct.DMA_BufferSize = 120;
dma_init_struct.DMA_Mode =DMA_Mode_Circular;
3。下一次取要不要取另外地址的数据
dma_init_struct.DMA_PeripheralInc =DMA_PeripheralInc_Disable ;
第二部 DMA获得数据
第三部 DMA写入数据到目标内存
1.内存地址
dma_init_struct.DMA_Memory0BaseAddr = (unsigned int)UART1_BUFFER;
2.写入地址会不会变化
dma_init_struct.DMA_MemoryInc = DMA_MemoryInc_Enable ;
根据以上的逻辑可以理清楚DMA结构体初始化的过程。
最后在主函数中使能 UART DMA
USART_DMACmd(USART1,USART_DMAReq_Rx,ENABLE);

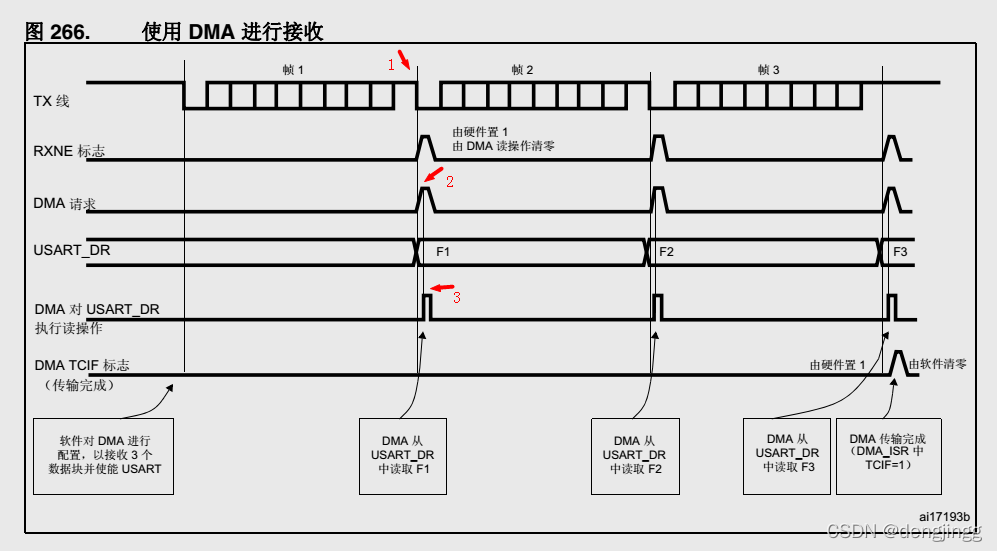

1.对面发送端的TX完成了一帧的数据传输，USART 接收完成标志RXNE置位，
2.DMA收到请求源请求
3,读取USART DR寄存器数据值
关掉CPU搬移数据。
最后开启调试，全速运行。
操作系统（Freertos）下的UART
OS下的USART
UART的数据接收是通过硬件进行，硬件没有缓存，所以一但接收数据寄存器满，就要及时的取出来
这个时候有两种方法
1.NVIC 中断服务函数处理

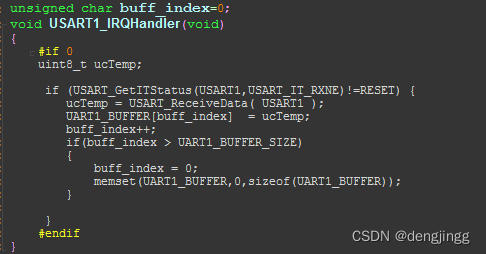

void USART1_IRQHandler(void)
{
#if 1
uint8_t ucTemp;
if (USART_GetITStatus(USART1,USART_IT_RXNE)!=RESET) {
ucTemp = USART_ReceiveData( USART1 );
UART1_BUFFER[buff_index] = ucTemp;
buff_index++;
if(buff_index > UART1_BUFFER_SIZE)
{
buff_index = 0;
memset(UART1_BUFFER,0,sizeof(UART1_BUFFER));
}
}
#endif
}
2.使用DMA处理
数据从DR寄存器拿出来后放入指定的缓存，这个时候是否要通知CPU来对数据进行判别
数据是否可用。串口UART是基本的通信，它只有帧的概念 也就是起始位和结束位之间的数据。
没有数据包的概念。起始位和结束位之间的数据一般是一个字节
这是UART协议简单的缘故，应为简单所以普及。视乎有点矛盾。
其他的通信协议只是在这套基础上加入一些逻辑信息。
那么我们可以给串口加入 帧的概念
通信是 接收方和发送方的数据交互，所以都需要约定好。意思就是说，发送方接收方都要加入帧的概念。
我们约定一个字符 # 作为帧的开始 字符 &作帧结束。或者其他的约定好的字符都可以。
这样我们在OS中可以在适当的时候做帧识别。关键在于串口信息事件处理的实时性要求高不高。
嵌入式实时性一般摆在第一位，也就是说，如果优先级高就放在中断做，这样响应快
如果不是那么非常重要就可以用DMA搬运到BUFFER
用信号量或者互斥量去唤醒帧识别 函数处理任务。
void uart_rx_isr(uart_device_t *dev)
{
int32_t ch = -1;
if (!dev)
{
return;
}
hw_interrupt_disable();
while (1)
{
ch = dev->ops->getc(dev);
if (ch == -1)
{
break;
}
ch &= 0xFF;
sw_fifo_put(&dev->rx_fifo, (const uint8_t *)&ch, 1, SW_FIFO_TYPE_COVER);
if (dev->rx_indicate.cb)
{
dev->rx_indicate.cb(dev->rx_indicate.para);
}
}
hw_interrupt_enable();
}
dev->rx_indicate.cb是一个回调函数，当接收数据后执行一个函数，这个时候可以做数据的处理或者发送信号量。
