[嵌入式]内部温度传感器

1. ?STM32有一个内部的温度传感器,可以用来测量CPU及周围的温度(TA)。

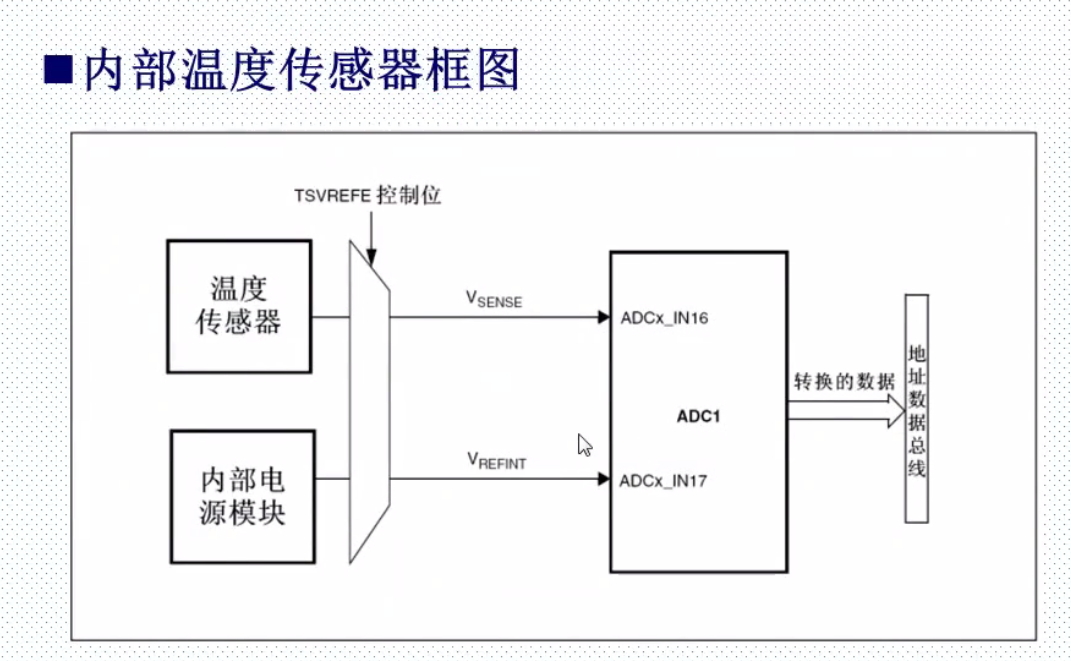

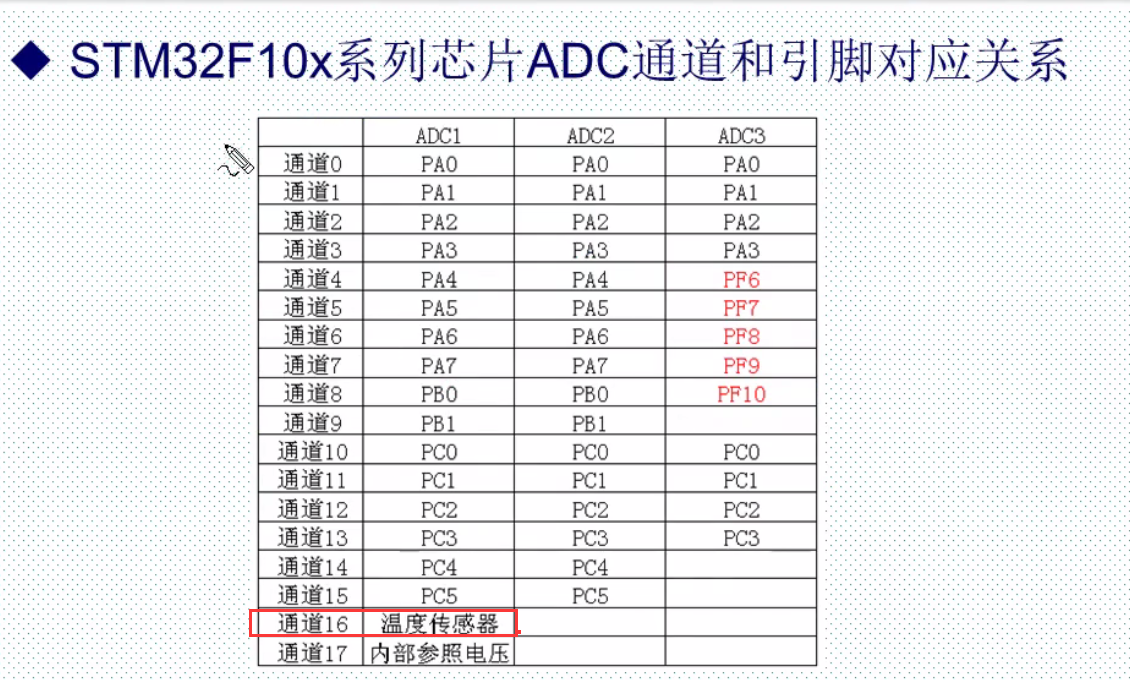

2. 该温度传感器在内部和ADCX_IN16输入通道相连接,此通道把传感器输出的电压转换成数字值。
3. 温度传感器模拟输入推荐采样时间是17.1us。
4. STM32的内部温度传感器支持的温度范围为:-40~125度。精度比较差,为土1.5℃左右。
5. 内部温度传感器更适合于检测温度的变化,而不是测量绝对温度。如果需要测量绝度温度,应该使用一个外部温度传感器。

?开启内部温度传感器步骤:

1. 选择ADC_IN16输入通道。
2. 设置采样时间大于17.1us

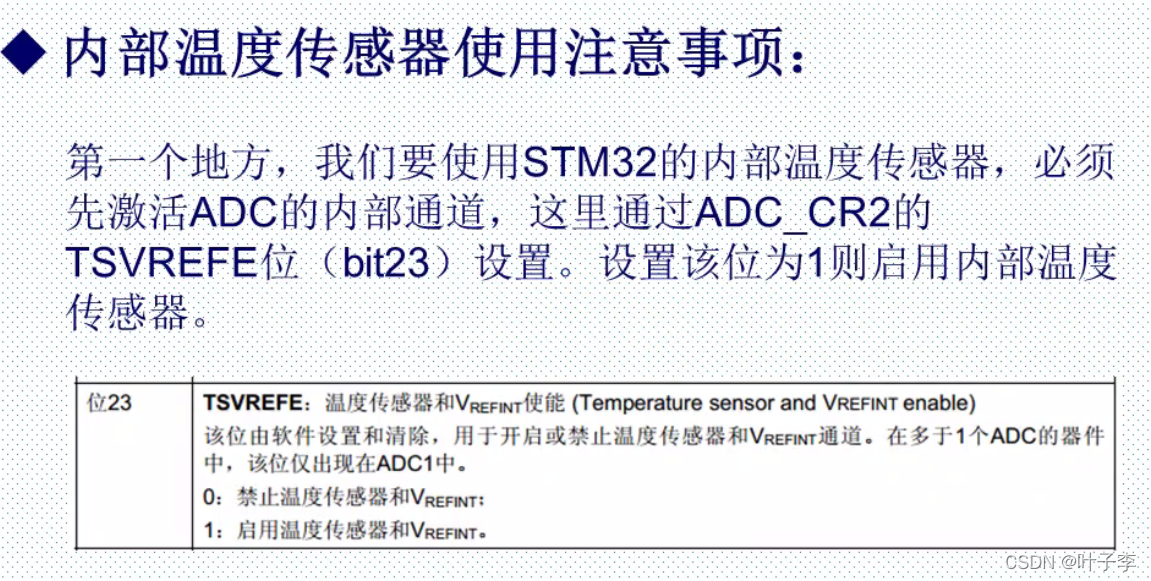

3. 设置ADC_CR2的TSVREFE位,打开内部温度传感器4设置ADON位启动转换
4. 读取ADC结果
5. 计算。

?主函数

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "tsensor.h"



 int main(void)
 {
	short temp;
	delay_init();
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	uart_init(115200);
	LED_Init();
  	LCD_Init();
 	T_Adc_Init();
	POINT_COLOR=RED;
	LCD_ShowString(30,50,200,16,16,"WarShip STM32");
	LCD_ShowString(30,70,200,16,16,"Temperature TEST");
	LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK");
	LCD_ShowString(30,110,200,16,16,"2015/1/14");
	POINT_COLOR=BLUE;
	LCD_ShowString(30,140,200,16,16,"TEMPERATE: 00.00C");
	while(1)
	{
		temp=Get_Temprate();
		if(temp<0)
		{
			temp=-temp;
			LCD_ShowString(30+10*8,140,16,16,16,"-");
		}else LCD_ShowString(30+10*8,140,16,16,16," ");
		LCD_ShowxNum(30+11*8,140,temp/100,2,16,0);
		LCD_ShowxNum(30+14*8,140,temp%100,2,16, 0X80);
		LED0=!LED0;
		delay_ms(250);
	}
}

传感器函数

#include "tsensor.h"
#include "delay.h"
#include "sys.h"

void T_Adc_Init(void)
{
	ADC_InitTypeDef ADC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1	, ENABLE );

	RCC_ADCCLKConfig(RCC_PCLK2_Div6);

  ADC_DeInit(ADC1);

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;
	ADC_InitStructure.ADC_NbrOfChannel = 1;
	ADC_Init(ADC1, &ADC_InitStructure);

	ADC_TempSensorVrefintCmd(ENABLE);


	ADC_Cmd(ADC1, ENABLE);

	ADC_ResetCalibration(ADC1);

    while(ADC_GetResetCalibrationStatus(ADC1));
	ADC_StartCalibration(ADC1);

	while(ADC_GetCalibrationStatus(ADC1));
}
u16 T_Get_Adc(u8 ch)
	{

	ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 );

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);
	while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));
	return ADC_GetConversionValue(ADC1);
	}


u16 T_Get_Temp(void)
	{
	u16 temp_val=0;
	u8 t;
	for(t=0;t<10;t++)
		{
		temp_val+=T_Get_Adc(ADC_Channel_16);
		delay_ms(5);
		}
	return temp_val/10;
	}


u16 T_Get_Adc_Average(u8 ch,u8 times)
{
	u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=T_Get_Adc(ch);
		delay_ms(5);
	}
	return temp_val/times;
}

short Get_Temprate(void)
{
	u32 adcx;
	short result;
 	double temperate;
	adcx=T_Get_Adc_Average(ADC_Channel_16,20);

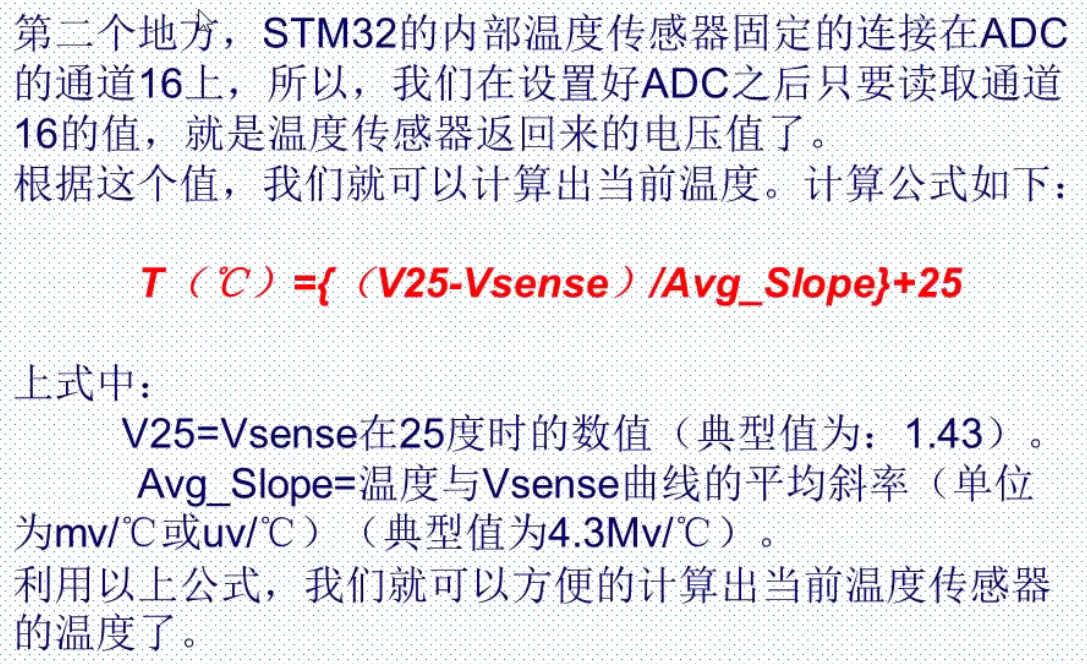

	temperate=(float)adcx*(3.3/4096);
	temperate=(1.43-temperate)/0.0043+25;
	result=temperate*=100;
	return result;
}

?
