[嵌入式]单片机实验报告实验七：定时器实验

1. 掌握定时器编程的初始化设置；

2. 掌握定时器查询和中断两种不同的编程思路。

练习内容

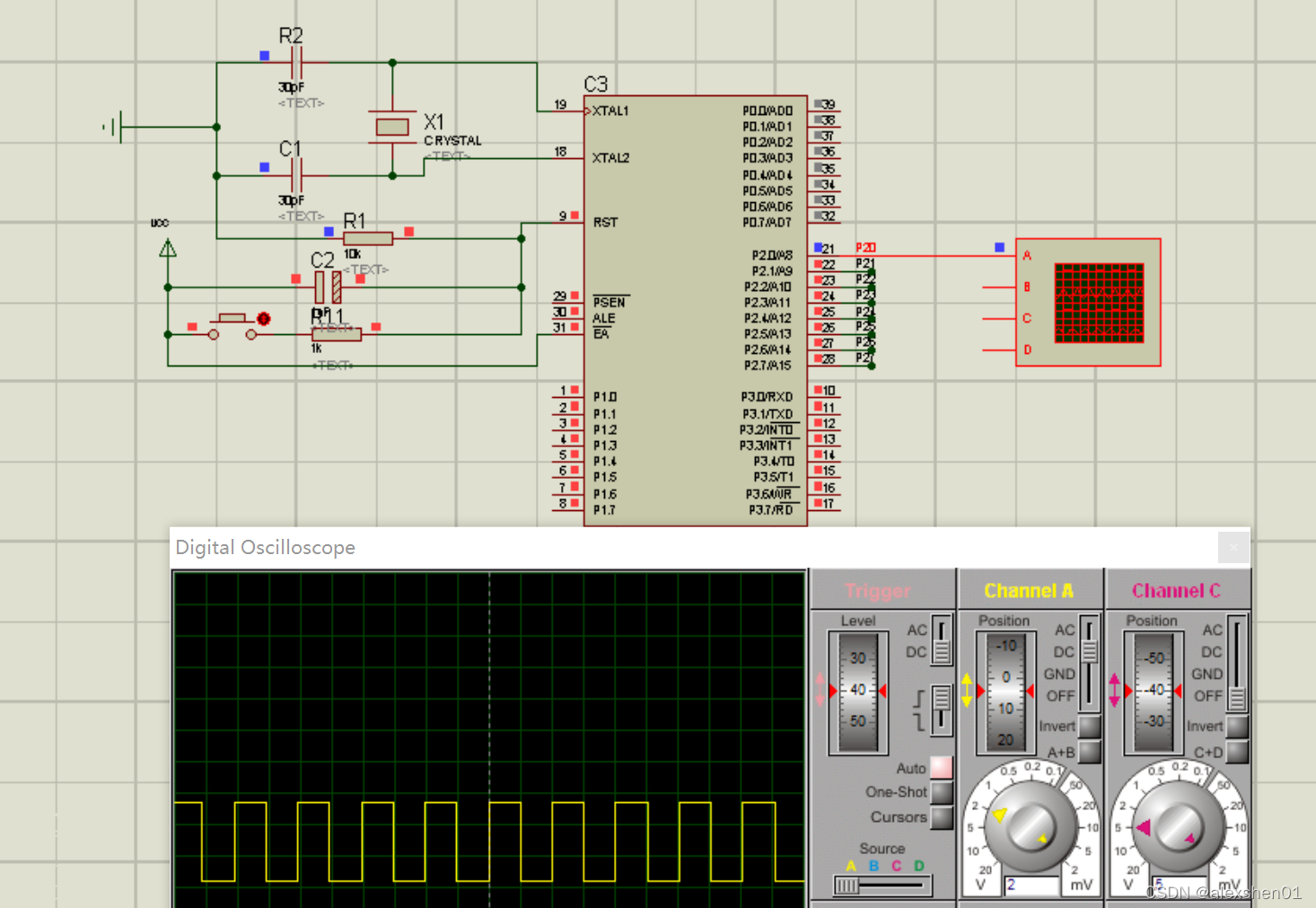

1、用T1作为信号发生器来使用，要求从P1.0产生周期性（周期值自定）方波；

2、分别采用查询方式一和中断方式二来实现。

一、练习程序编写：

?

查询方式

#include <REGX52.H>
sbit P20=P2^0;
void main()
{	char i=100;
	TMOD=0x01;
	TH0=(65536-500)/256;
	TL0=(65536-500)%256;

	TR0=1;

	while(1)
	{	for(;i>0;i--)
		{
			while(!TF0);
			TF0=0;
			TH0=(65536-500)/256;
			TL0=(65536-500)%256;
		}
		P20=!P20;
		i=10;
	 }
}

中断的

#include <REGX52.H>
sbit P20=P2^0;
unsigned char i=100;
void main()
{
	IE=0x82;
	TMOD=0x01;
	TR0=1;
	TH0=(65536-500)/256;
	TL0=(65536-500)%256;
	while(1);
}
void INTO_(void) interrupt 1
{
    TH0=(65536-500)/256;
	  TL0=(65536-500)%256;
	  i--;
	  if(i<=0){P20=~P20;i=10;}
}

二、如果晶振频率调整为24MHz，如果要求周期不变，则定时器初始值怎么计算？

计算过程：12*(1/24)=0.5us

一个机器周期为0.5us

若要2ms周期，即1ms翻转一次

THL=（65535-2000）/256;

THL=(65535-2000)%256
