一、问题：

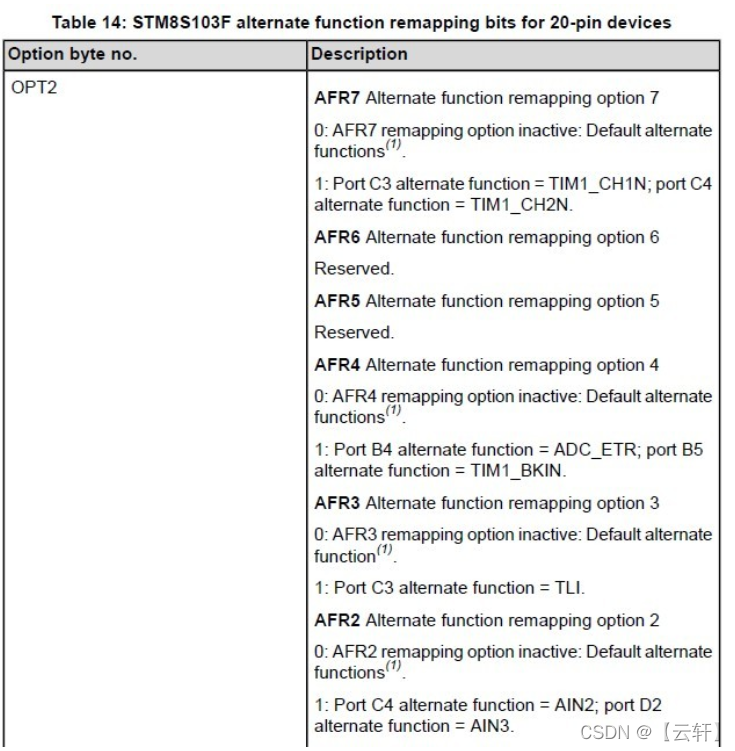

在STM8S103F2的手册中，有一个AFR2可以选择，但是在STVP中这个选项却是保留的，请问是为什么？

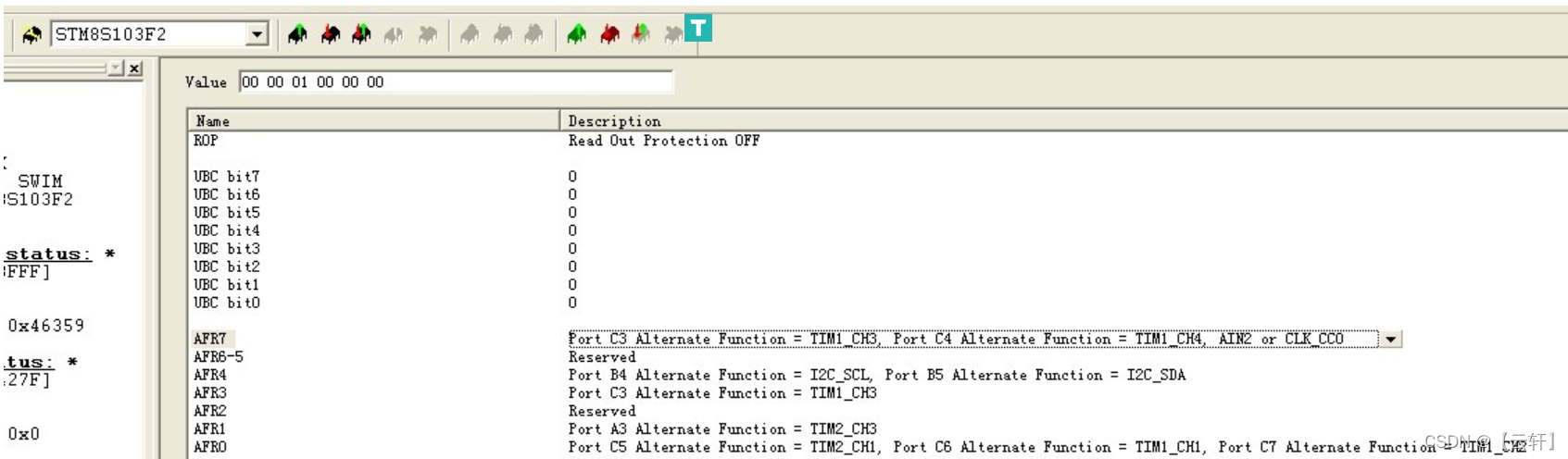

下图是STVP中的OPTION BYTE

在这里插入图片描述

二、解决方案

注意是STM8S系列的，其它的芯片配置字节可能是不一样的

#define FLASH_EOP 0X04  //标志位
#define FLASH_DUL 0X08  //标志位
void FLASH_Init(void)  //端口重映射初始化函数，在此将PC5映射为TIM2_CH1
{
    unsigned char *flash_OPT2;
    unsigned char *flash_NOPT2;
    flash_OPT2=(unsigned char*)0x4803;   //OPT2寄存器的ADDR
    flash_NOPT2=(unsigned char*)0x4804;  //NOPT2寄存器的ADDR,此寄存器的值是OPT2的取反值
    //-------------------------------------------------------------
    //第一步  初始化FLASH
    while( (FLASH_IAPSR & FLASH_DUL) == 0X00 )
    {
        FLASH_DUKR = 0XAE;
        FLASH_DUKR = 0X56;
    } //一旦配置失败，此处将陷入死循环。实际使用请加入超时机制，在此省略
    //-------------------------------------------------------------
    //第二步  对OPT进行编程，首先需要如下操作：开启opt编程
    FLASH_CR2 |= 0X80;     //OPT  = 1
    FLASH_NCR2 &= 0X7F;    //NOPT = 0
    //-------------------------------------------------------------
    //第三步  修改内存
    1.修改参数，启用复用功能
    2.OPT2 和 NOPT2要相反
    //修改OPT2
    *flash_OPT2 = 0X01;      // 0000 0001  AFR0=1，PC5复用为TIM2_CH1其它默认清0
    while( (FLASH_IAPSR & FLASH_EOP) == 0 );  //等待操作完成
    //修改NOPT2
    *flash_NOPT2 = ~*flash_OPT2;
    while( (FLASH_IAPSR & FLASH_EOP) == 0 );  //等待操作完成
    //一旦配置失败，此处将陷入死循环。实际使用请加入超时机制，在此省略
    //-------------------------------------------------------------
    //第四步  对OPT进行编程，最后需要如下操作：禁用opt编程
    FLASH_CR2 &= ~0X80;    //OPT  = 1
    FLASH_NCR2 |= 0X80;    //NOPT = 0
}
