单片机的上位机简单开发（3）

界面设计

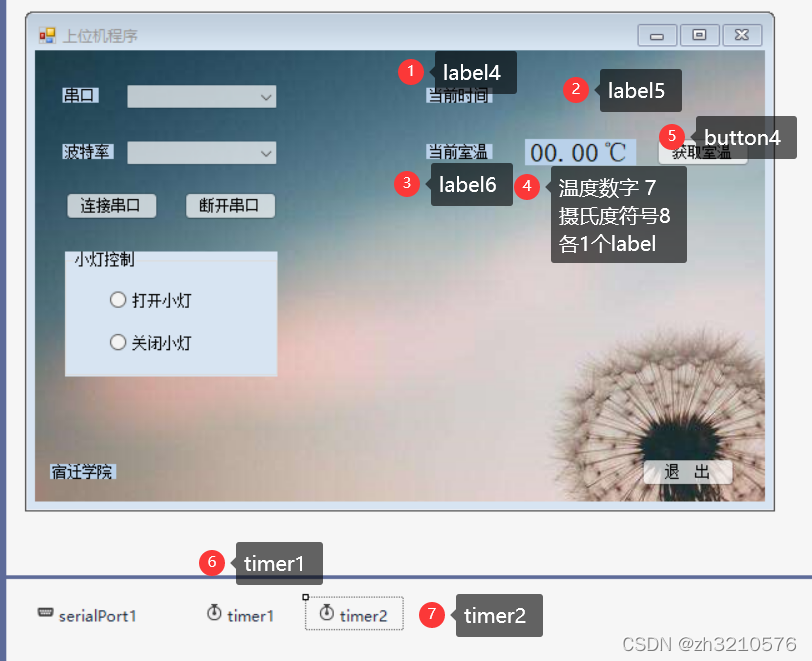

在这里插入图片描述
添加了上述控件，主要使用到的是显示温度的label，获取温度按钮，2个timer
其中label5的text为空或设置为隐藏
label7和label8紧贴一起
timer1用来显示当前时间，设置如下图

timer2用来向单片机发送数据，设置如下图
在这里插入图片描述

上位机代码

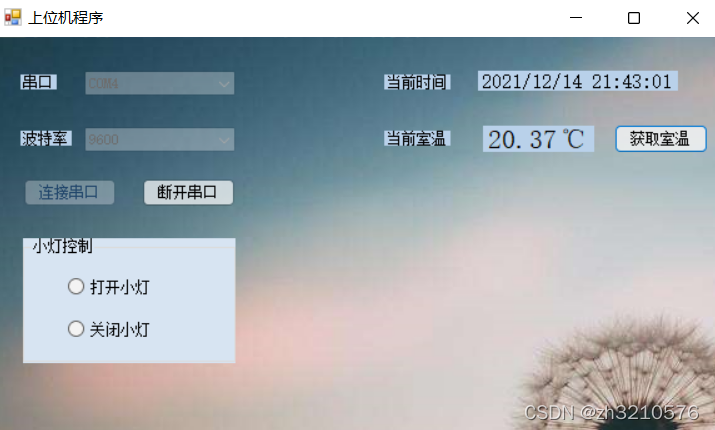

当前时间的显示

在这里插入图片描述

private void timer1_Tick(object sender, EventArgs e)
        {
            DateTime time = DateTime.Now;
            label5.Text = time.ToString();
        }

串口的数据接收

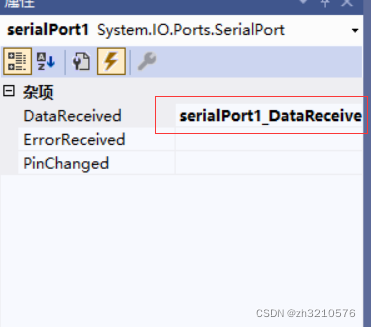

在这里插入图片描述

private void serialPort1_DataReceived(object sender, SerialDataReceivedEventArgs e)
        {
            try
            {
                //跨线程调用控件的问题的错误提示禁用
                Control.CheckForIllegalCrossThreadCalls = false;
                string str = serialPort1.ReadExisting().ToString();
                label7.Text = str;
            }
            catch (Exception ex)
            {
                serialPort1.Close();
                MessageBox.Show(ex.Message);
            }
        }

每5秒获取一下温度

在这里插入图片描述
点击按钮，设置timer2的enabled状态为true

private void button4_Click(object sender, EventArgs e)
        {
            try
            {
                timer2.Enabled = true;
            }
            catch
            {
                serialPort1.Close();
                MessageBox.Show("端口错误", "错误");
            }
        }

        private void timer2_Tick(object sender, EventArgs e)
        {
            serialPort1.WriteLine("t");
        }

单片机脚本

int val; // 定义变量val
int ledPin = 13; // 定义数字接口13

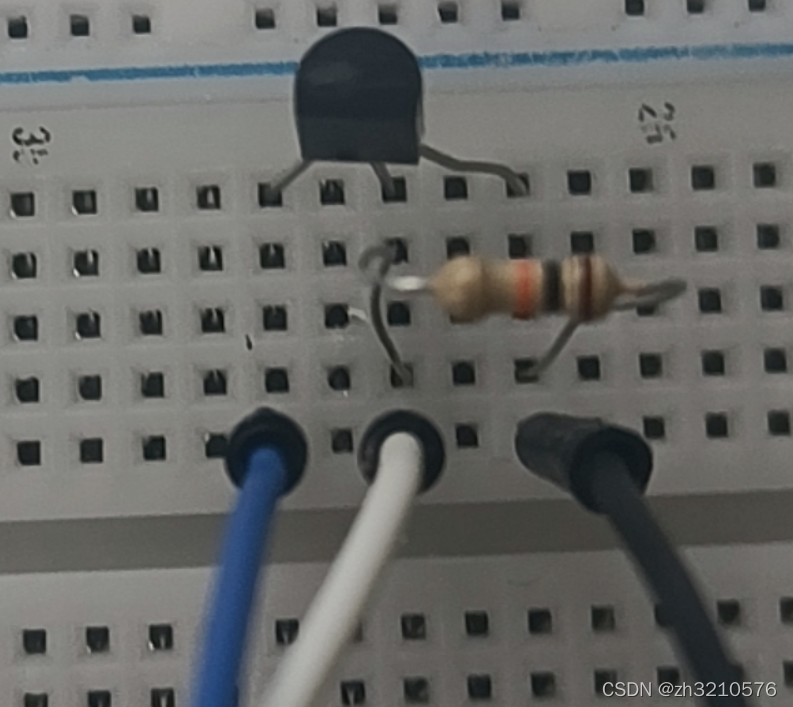

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup()
{
  Serial.begin(9600); // 设置波特率为9600,这里要跟软件设置相一致.当接入特定设备(如蓝牙)时,我们也要跟其他设备的波特率达到一致
  pinMode(ledPin,OUTPUT); // 设置数字13 口为输出接口,Arduino 上我们用到的I/O 口都要进行类似这样的定义
  sensors.begin();
}


void loop()
{
  val = Serial.read();// 读取PC 机发送给Arduino 的指令或字符,并将该指令或字符赋给val
  if (val == 'k')// 判断接收到的指令或字符是否是"R"。
  {
    // 如果接收到的是"R"字符
    digitalWrite(ledPin,HIGH); // 点亮数字13口 LED
  }
  else if(val == 'g')
  {
    digitalWrite(ledPin,LOW);
  }
  else if(val == 't')
  {
    sensors.requestTemperatures(); // 发送命令获取温度
    Serial.println(sensors.getTempCByIndex(0));
    delay(500);
  }
}
