一、工具安装

1.Clion的安装

Clion官网地址：
[https://www.jetbrains.com/zh-cn/clion/download/#section=windows]
安装一路next就可以

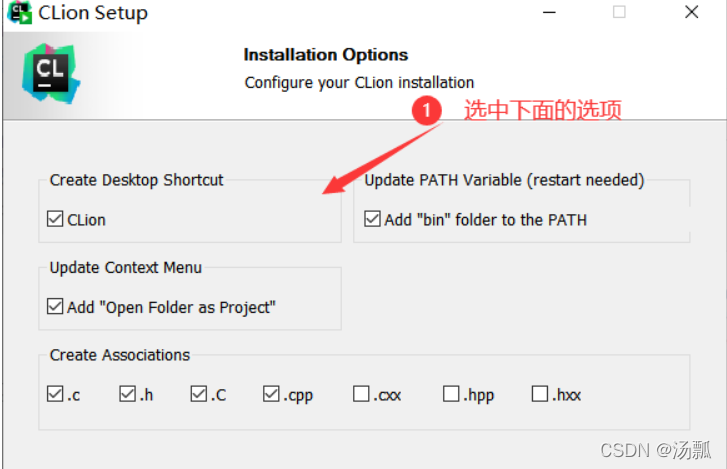

在这个界面选择这些
在这里插入图片描述

2.arm-none-eabi-gcc的安装

给出下载地址
链接：https://pan.baidu.com/s/1GnYYS8crq301JkTL2Cwu3Q
提取码：1234

下载安装后将bin文件夹放到环境变里面

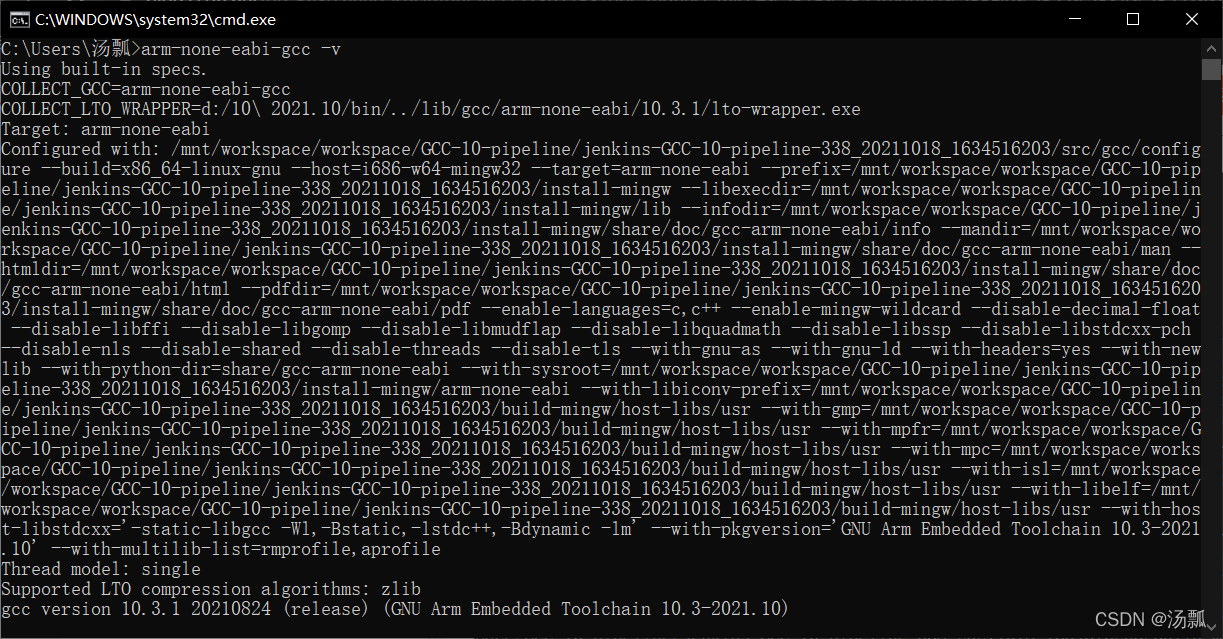

在CMD里面输入arm-none-eabi-gcc -v，显示如下信息则安装完成
在这里插入图片描述

3.MinGW的安装

官网下载较慢，给出一个百度云链接
链接：https://pan.baidu.com/s/1-7bdAkgPX_hc_EJOcSCWdQ
提取码：1234

下载解压即可

4.OpenOCD的安装

这个比较小直接在官网下载就可以
官网 https://gnutoolchains.com/arm-eabi/openocd/

二、Clion工程创建

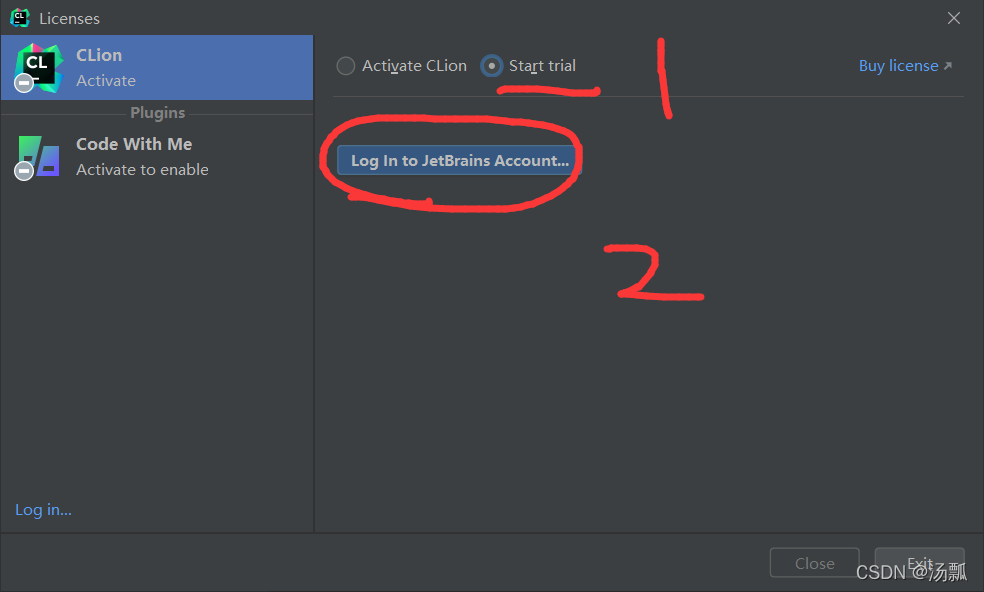

1、打开Clion先领取30天试用

在这里插入图片描述

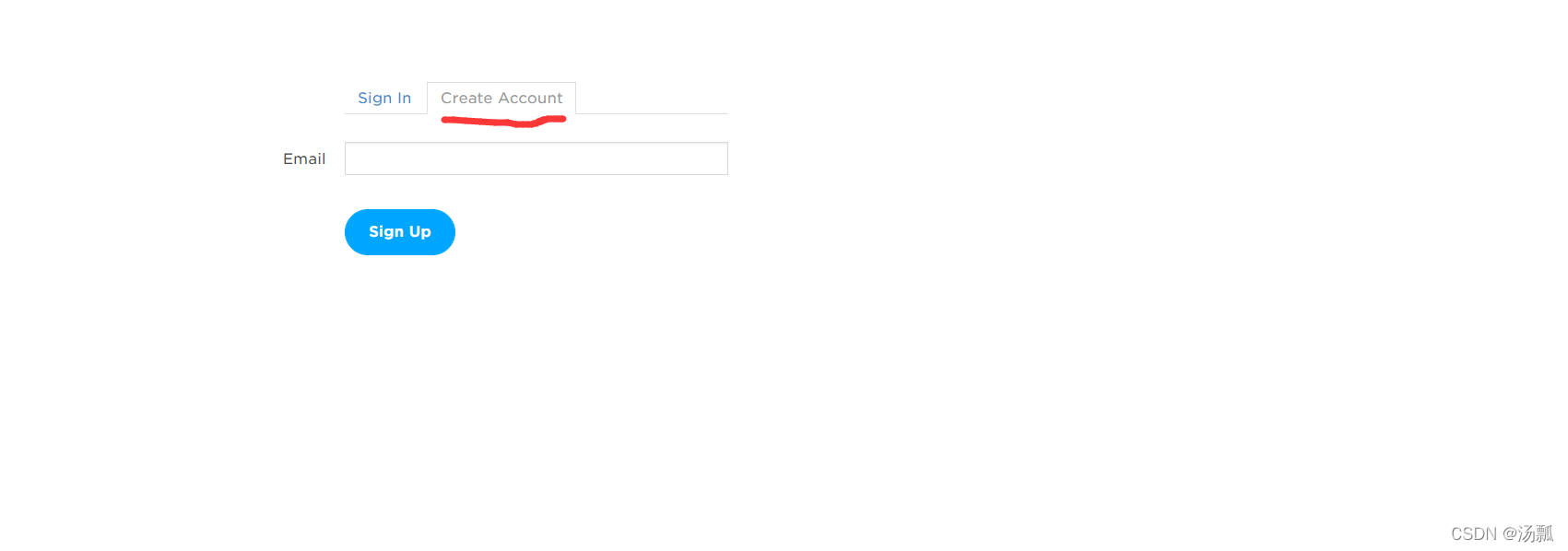

进入选择注册

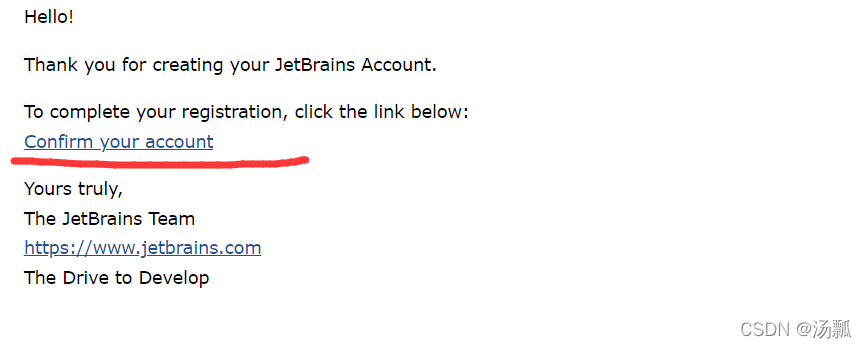

会给你的邮箱发送一个邮件，点击

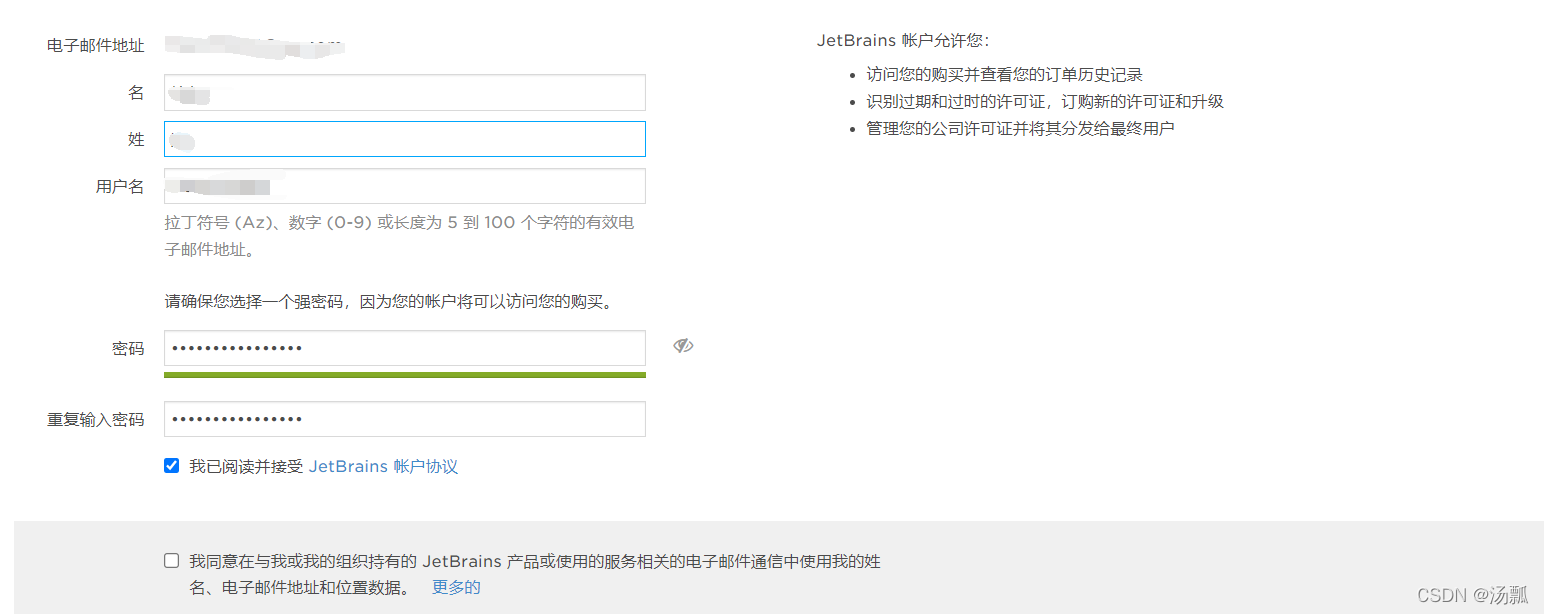

进入如下界面，建议第二个不进行勾选

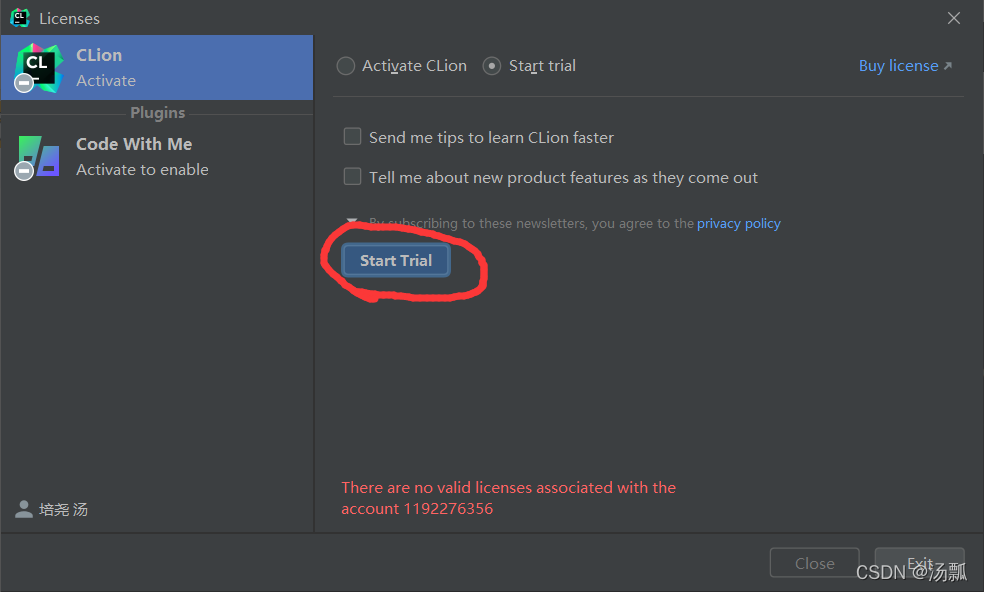

回到Clion点击开始试用

2.创建工程

打开STM32CUBEMX，创建工程，芯片选择F103C8

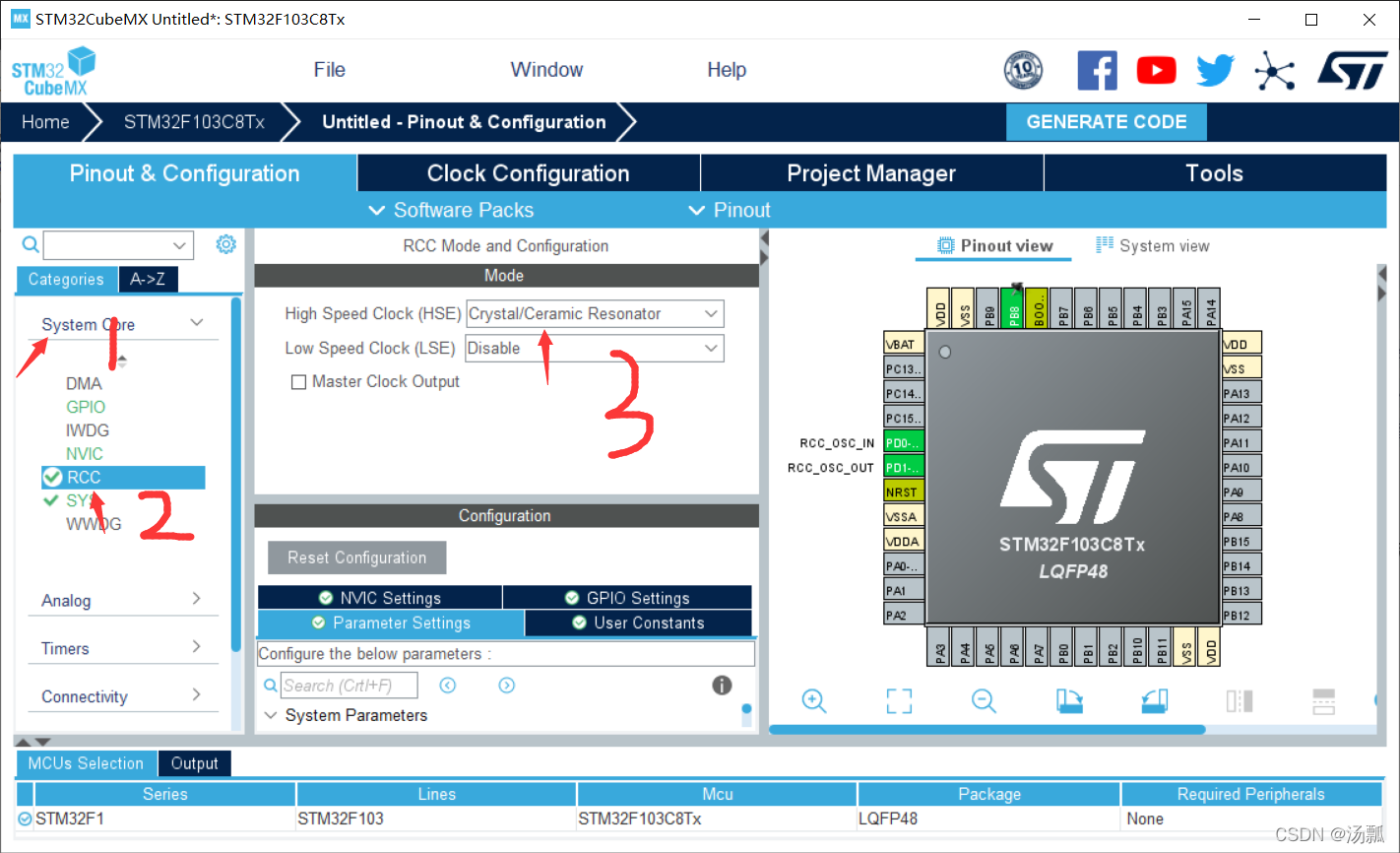

进入配置
在这里插入图片描述

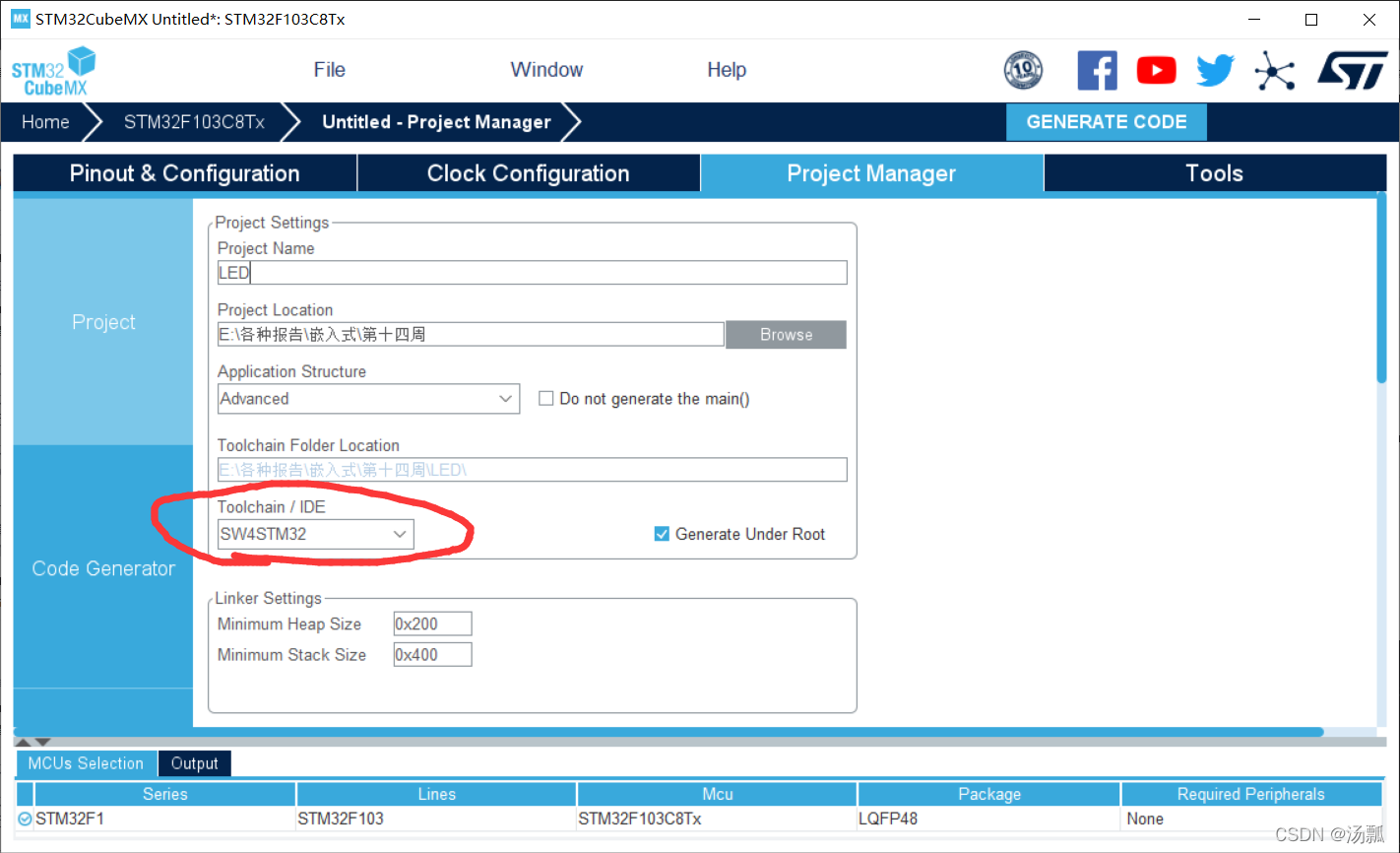

编译器选择SW4STM32

点击生成代码会弹出来一个提示，不用管，点YES就可以。

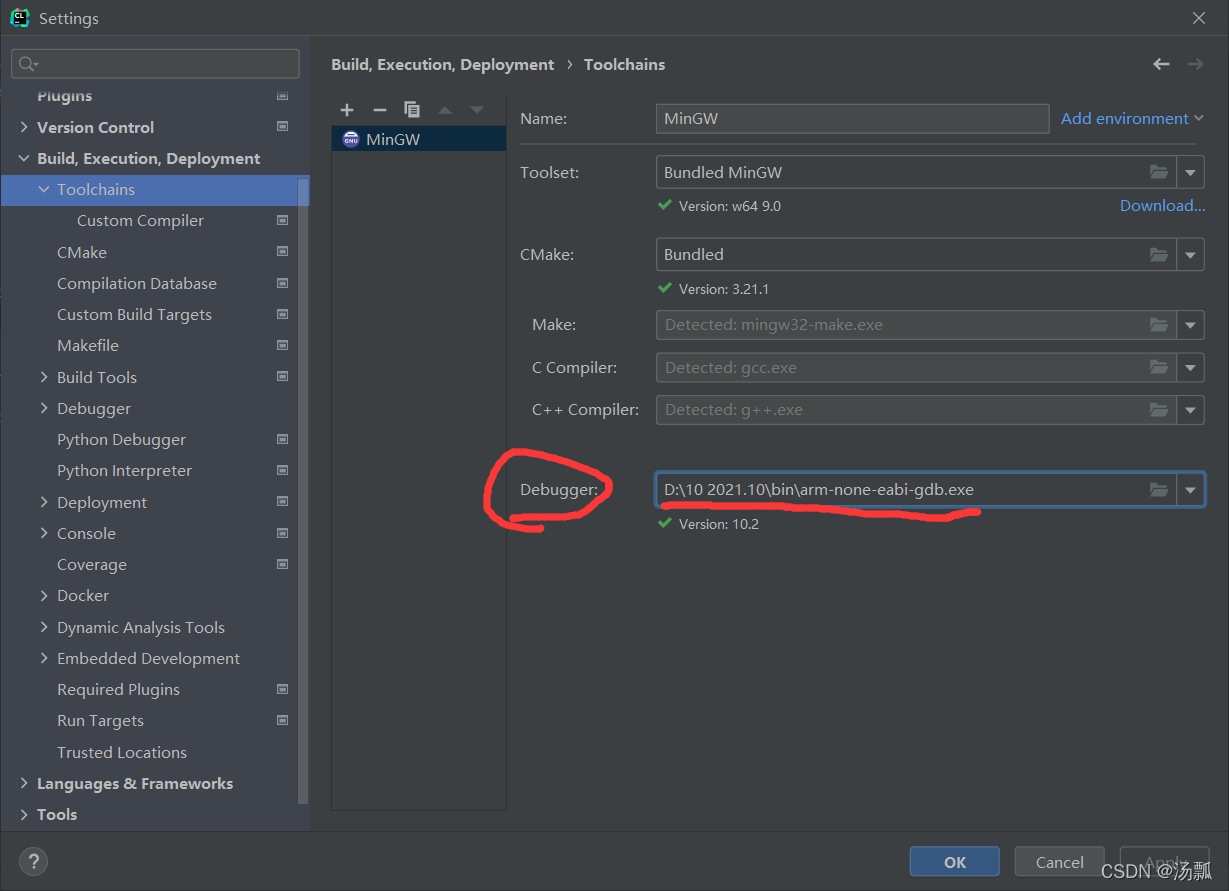

在CLion中打开生成的文件夹，点击setting，点击debug，如图修改

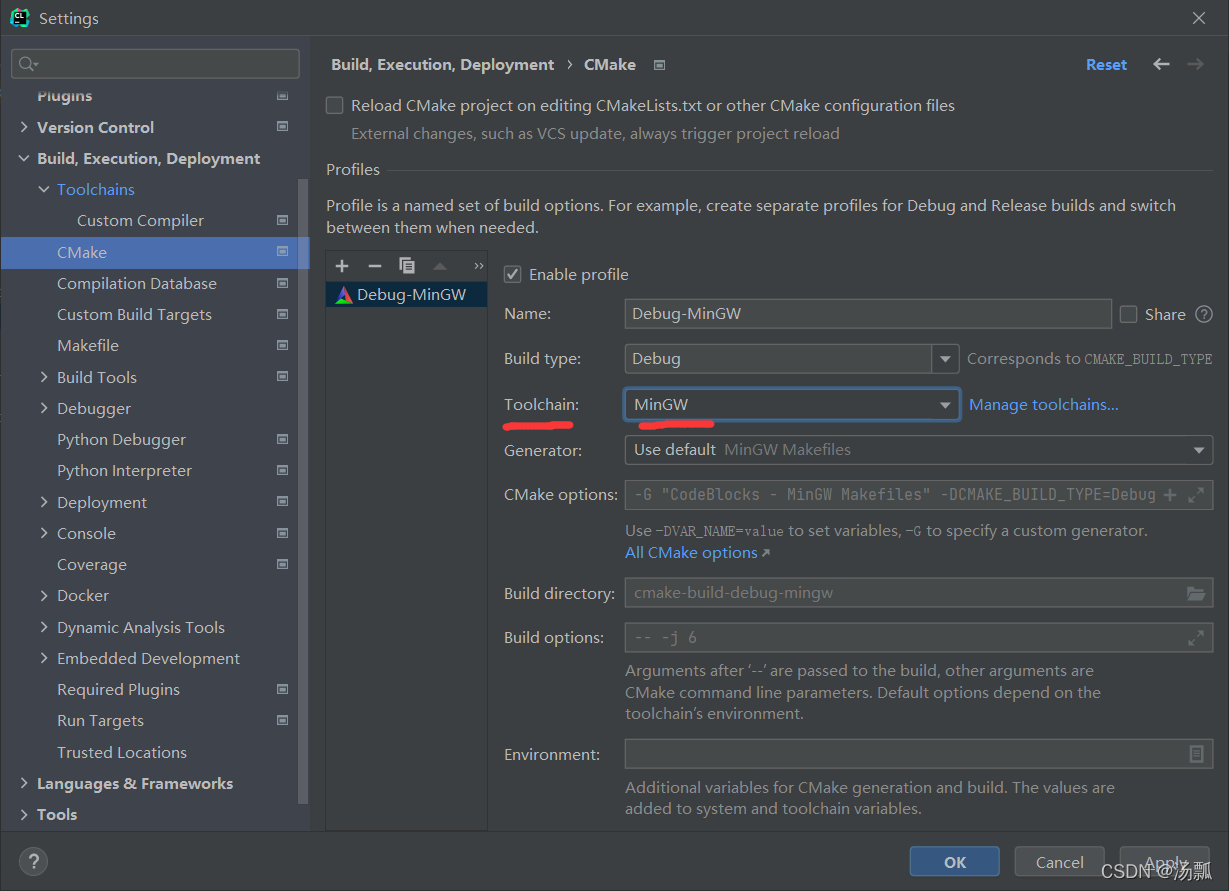

点击Cmake，将toolchain改成Mingw

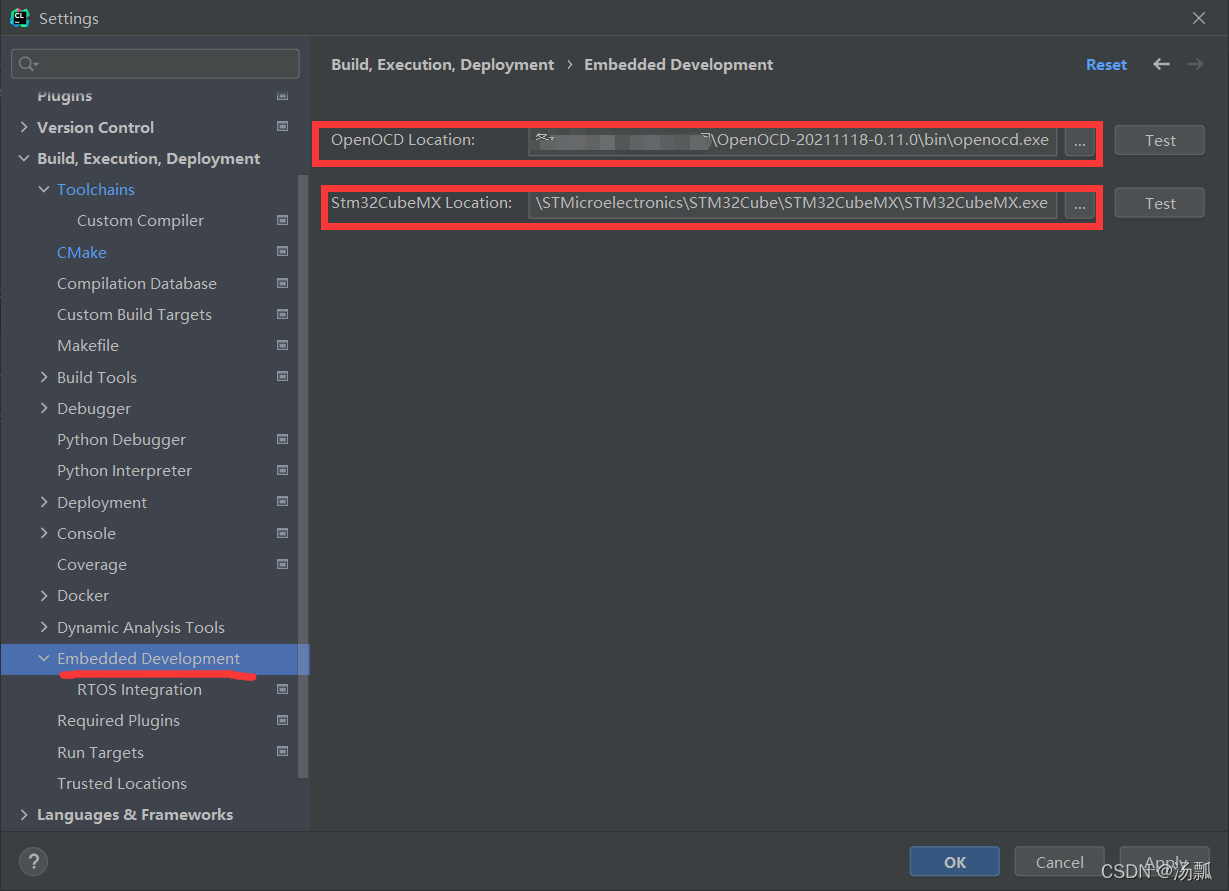

点击Embedded Development，我框起来的是OpenOCD和STM32cube的位置。点击OK配置完成
在这里插入图片描述

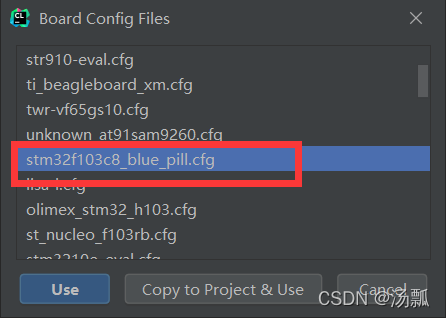

等几秒会跳出来一个界面，选择我框的这个

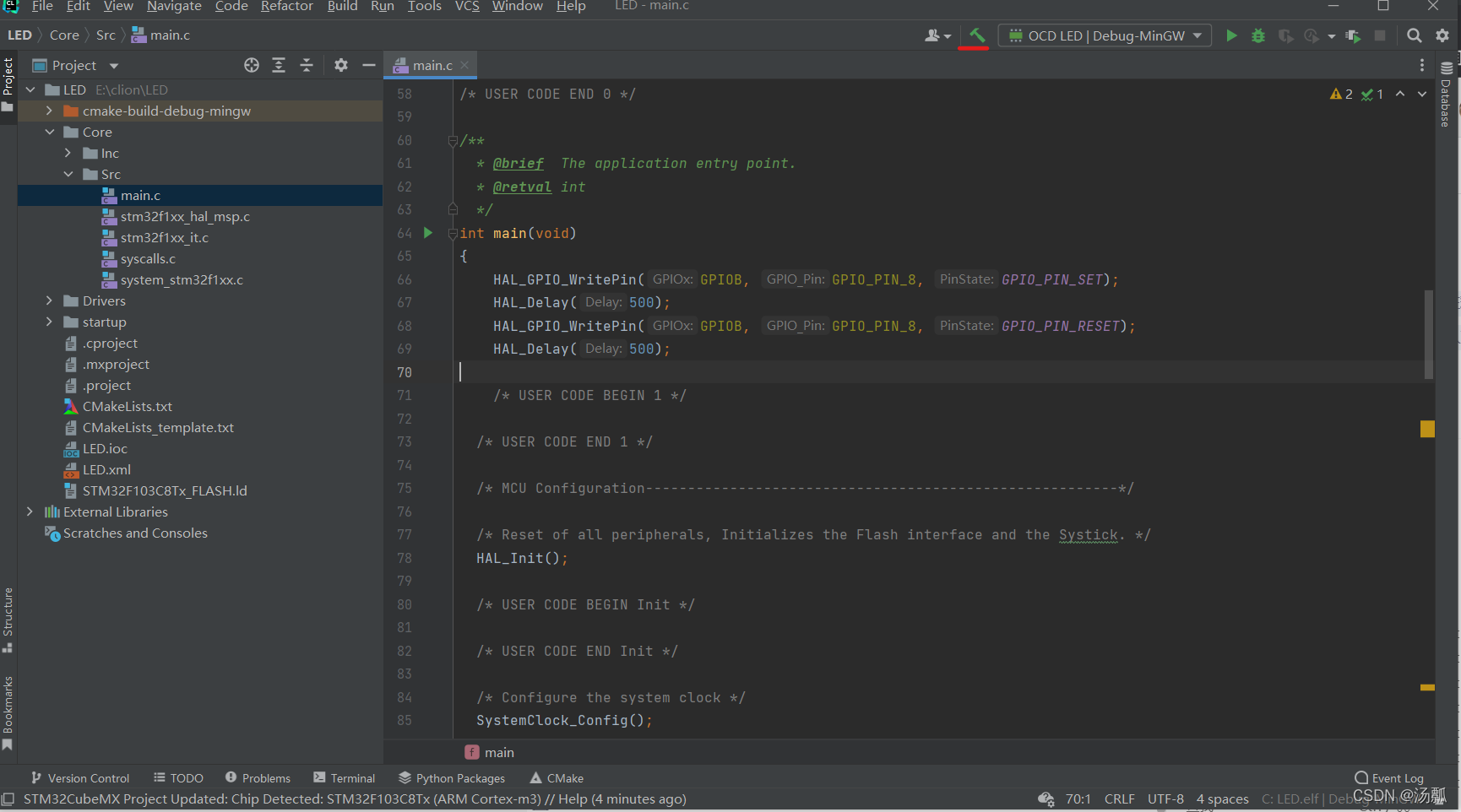

在src文件夹中找到main.c文件，在main函数里面添加以下代码

	HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);
    HAL_Delay(500);
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);
    HAL_Delay(500);

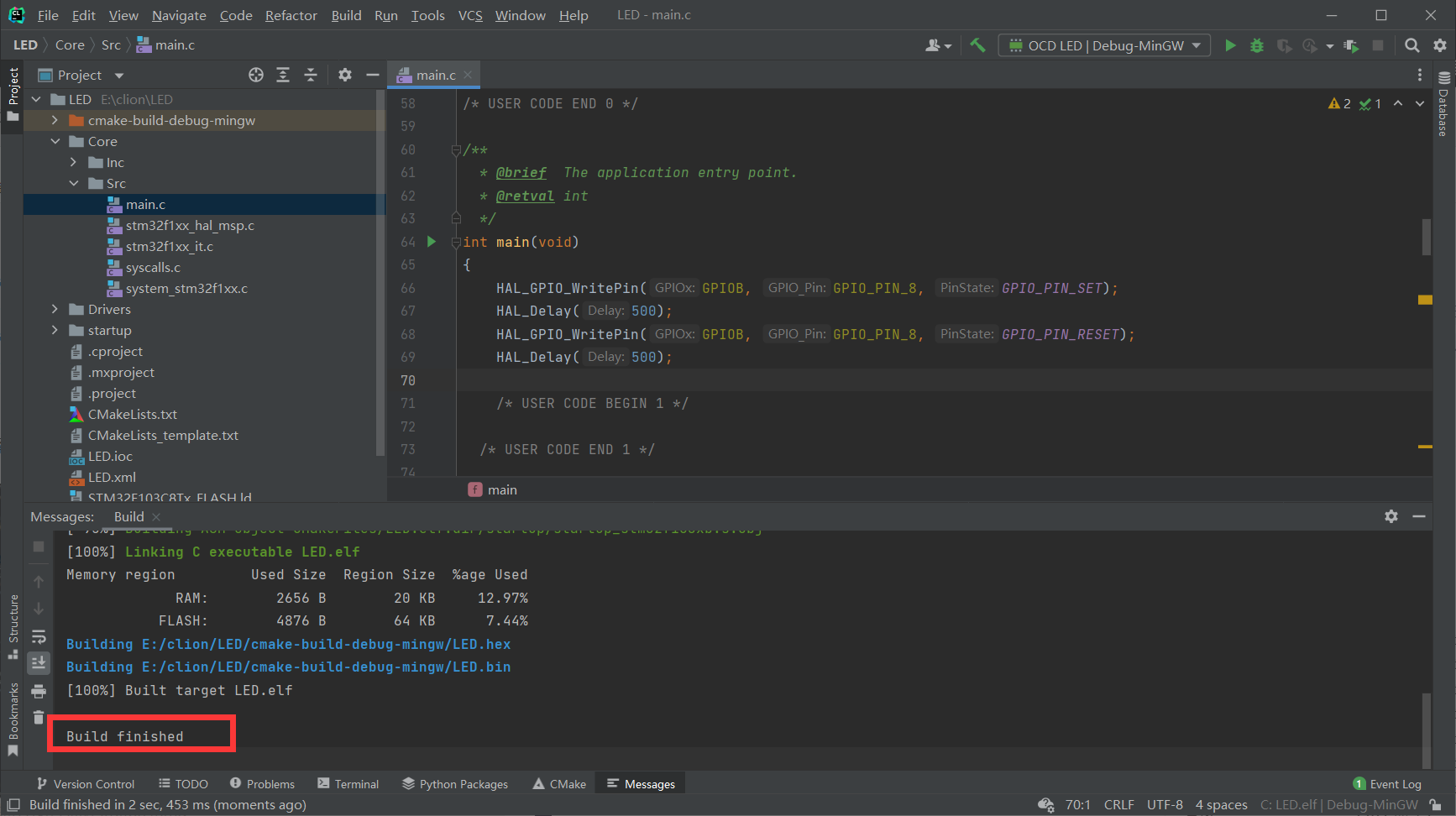

点击编译
在这里插入图片描述
编译成功

烧录运行
