前言
一、开始安装 keil V5 这里我用的是STM32F407ZE
请按如下顺序安装：
1，安装mdk_514.exe
2，安装Keil.STM32F4xx_DFP.1.0.8.pack
3，破解
Keil.STM32F4xx_DFP.1.0.8.pack：些开发包是支持STM32F407的包
其它类型包要自行上网：下载地址
二、STM32工程创建步骤
== 一、在任意工程创建一个文件夹，取名STM32工程模板==

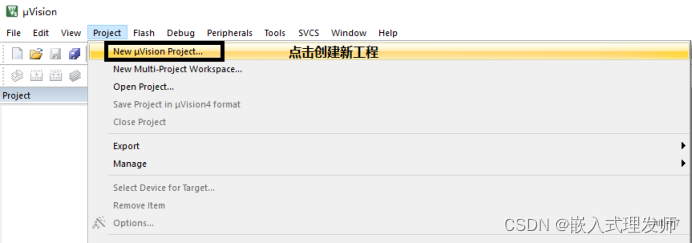

二、在keilv5 软件创建工程，并将工程放置在创建的STM32工程模板文件夹中

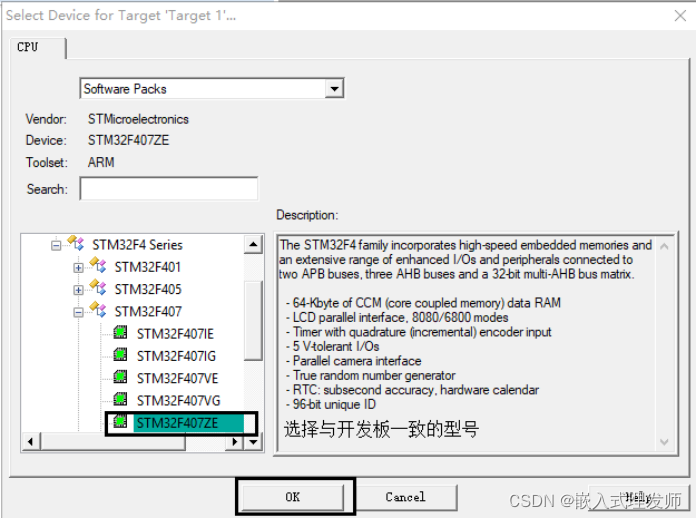

三、选择芯片型号
根据实际需要选择模块我只是一个参考

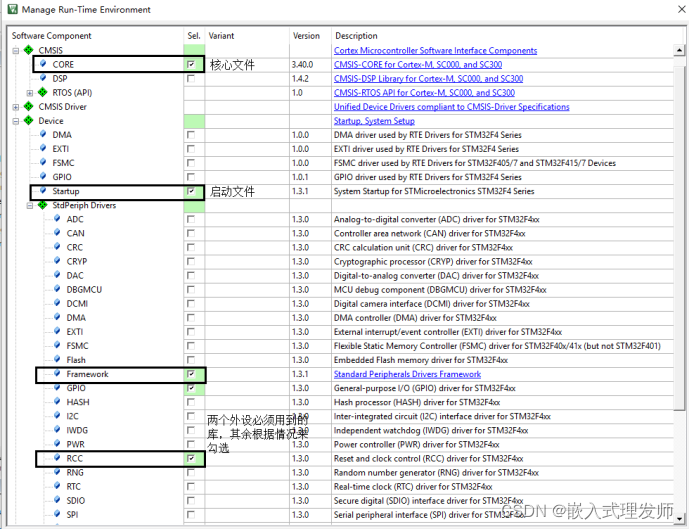

四、选择相关库文件

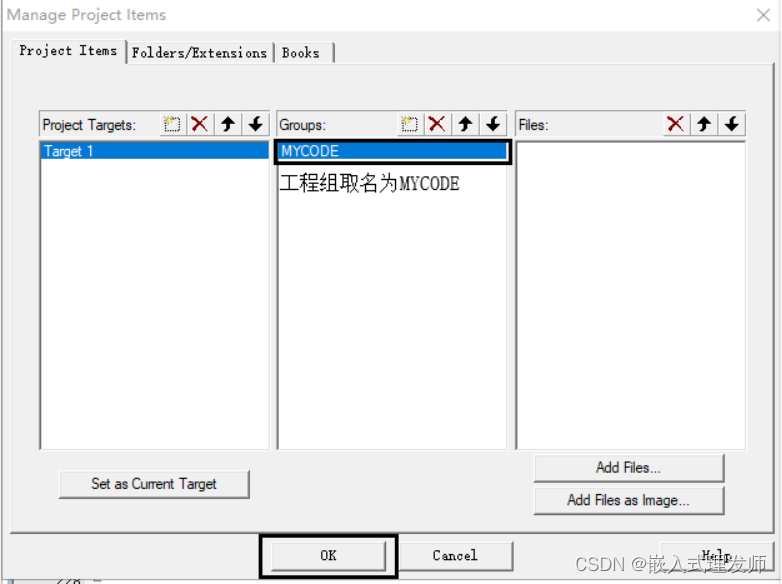

五、工程添加.c文件，如main.c文件 先在自己的电脑创建一个文件夹存放文件
名字和我们创建的一样方便看 点击add Files 把.c 和.h文件都添加进来
六、重点配置来了注意看图 看字 注意每一个图标
宏文件：STM32F40_41xxx,USE_STDPERIPH_DRIVER
七、修改文件设置的时钟参数 254 行 8
注意： 编译后， .c下面文件才能有.h文件
在写代码时经常需要跳转去函数声明的地方 获取对应的参数 所以写好就提前编译一下 不然跳不过去
刚开始时文件权限可能只是只读，打开文件将属性里面的只读去掉 √ 去文件的写保护操作

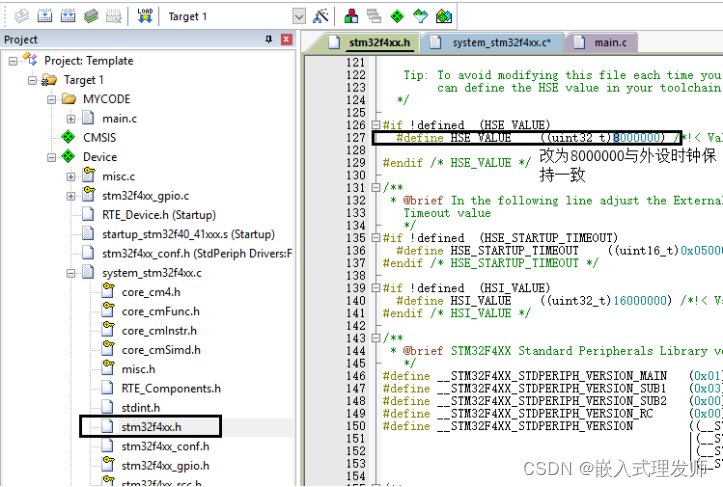

修改对应的文件的参数 因为上面设置了8 所以这里的stm32f4xx.h的127行将25改为8
提示：STM32已经配置的安装好了， 但是要在开发板上操作，还要安装J-Link驱动
一、安装J-Link驱动
1、双击安装J-Link驱动：Setup_JLinkARM_V415e.exe
2、使用J-link连接电脑与开发板，这里即可在设置管理器上看到J-link

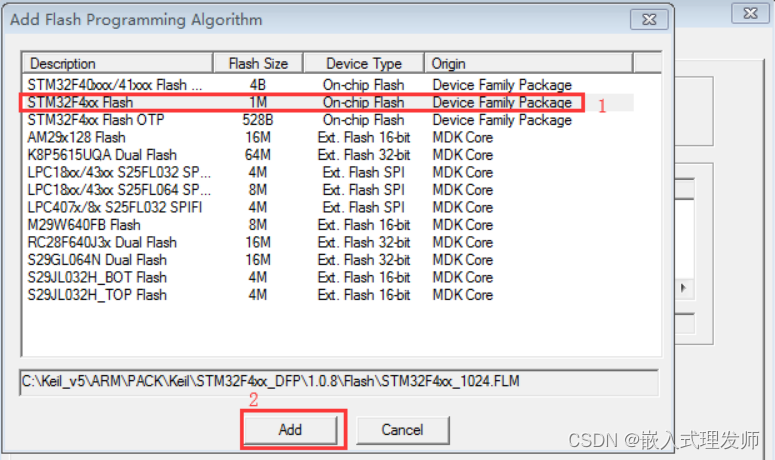

3、重点：打开keil软件，配置J-link 步骤一步都不能少
==4、STM32的命名规则举例 —》面试题
STM32型号的说明：以STM32F103RBT6这个型号的芯片为例，该型号的组成为7个部分，其命名规则如下：
1 STM32 STM32代表ST Cortex-M内核的32位微控制器。
2 F F代表芯片子系列。
3 103 103代表增强型系列。
4 R R这一项代表引脚数，其中T代表36脚，C代表48脚，R代表64脚，V代表100脚，Z代表144脚，I代表176脚。
5 B B这一项代表内嵌Flash容量，其中6代表32K字节Flash，8代表64K字节Flash，B代表128K字节Flash，C代表256K字节Flash，D代表384K字节Flash，E代表512K字节Flash，G代表1M字节Flash。
6 T T这一项代表封装，其中H代表BGA封装，T代表LQFP封装，U代表VFQFPN封装。
7 6 6这一项代表工作温度范围，其中6代表-40——85℃，7代表-40——105℃。
总结 分享一张原理图 如果你有机会看到 希望对你有帮助
我分享的内容我作为笔记。开发环境和软件目前在我文件夹里，我不会百度网盘分享 其他的也没会，需要的就艾特我吧，咋们下一篇见！！！！！！！！！！！！！！！！！！！！！！！！
