前言
? 电子时钟是一种采用数字电路实现显示时、分、秒数字的计时装置，是人们日常生活中不可缺少的物品，在个人，家庭以及办公室等公共场所中被广泛应用，给人们的生活，学习，工作以及娱乐带来了许多便利条件。而由于数字集成电路和石英晶体振荡器等相关技术的不断发展，电子时钟的性能相对于老式钟表有了更大的提高，变得更加准确、稳定，携带也变得越来越方便，并且还大大的扩展了原来所以的报时功能。在许多方面，例如定时自动报警、时间程序自动控制、按时自动打铃、定时广播、自动起闭路灯、甚至各种定时电气的自动启用等，都是在钟表数字化的基础上制成的。因此，研究电子时钟还有发展它的更深的应用，有非常重要的意义。——这些都是废话，主要是凑个字数，以免文章略显单薄，其实我就是想尝试一下搭棚电路，是继机械花后的脑抽行为。下面请看具体实现过程，没有丝毫难度，有手就行 。
1.前期准备
1.1基本要求
（1）准确显示：时、分（24小时制）
（2）闹钟功能
（3）光控调节功能
（4）温度显示功能
（5）断电时钟保持走时
（6）断电记忆功能设置
1.2材料准备
材料：拼夕夕四位LED数字时钟套件、8mm黄铜丝、6mm黄铜丝
工具：电烙铁、镊子、钳子 、、、
2.焊接方案
2.1搭棚电路简单规划

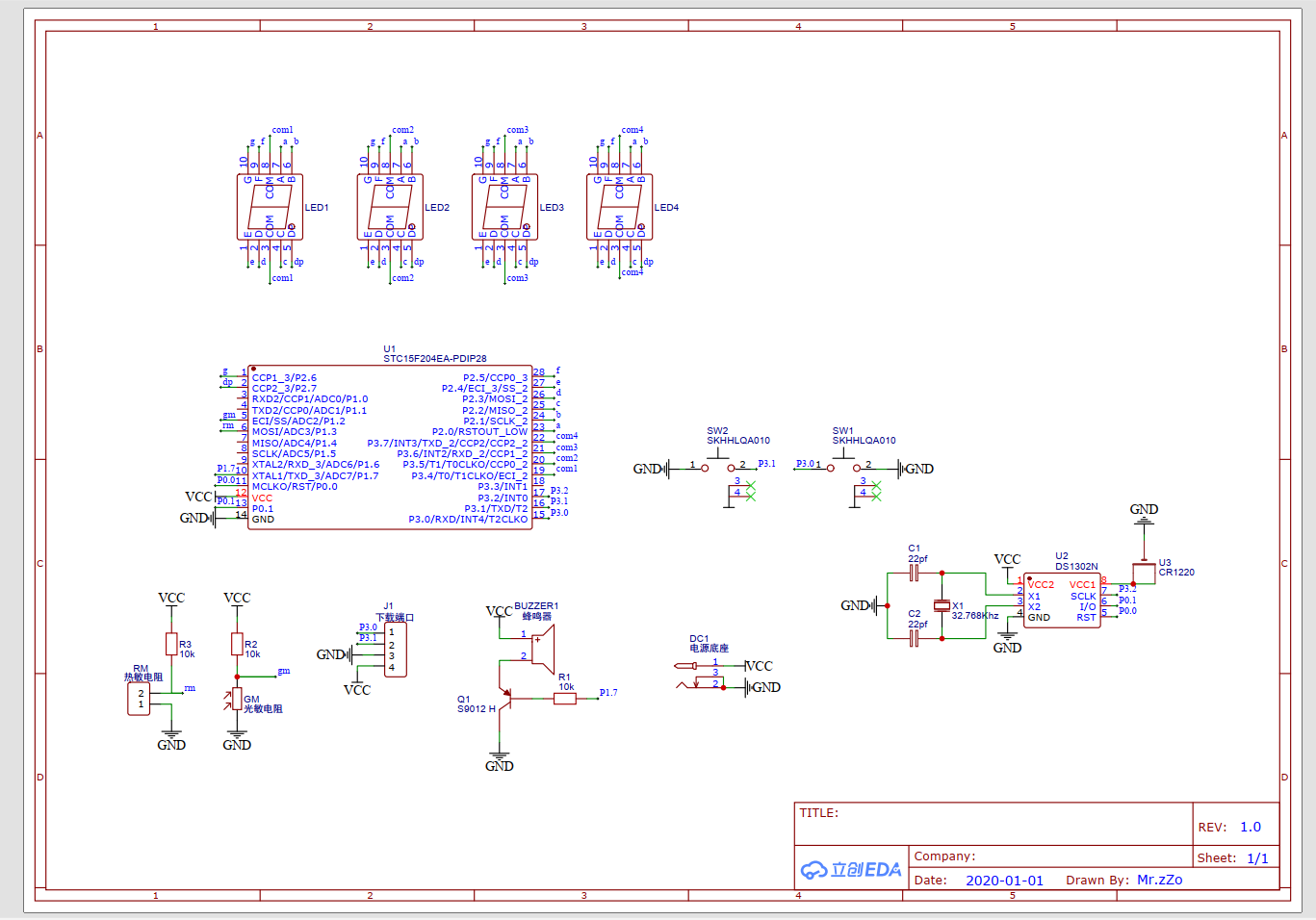

通过对原理图的分析，电路整体比较简单。可以分为以下几个部分：
- 四位数码管显示部分
- 单片机晶振和时钟电路部分
- 单片机主控及数码管引脚连接
- 时钟调控按键部分
- 蜂鸣器报警、热敏电阻和光敏电阻部分
- 电源接口
2.2搭棚时钟尺寸设计
? 经过大致的估计和简单计算，确定电子时钟的大致尺寸。长10CM * 宽12CM * 高15CM。整体结构为由上至下，四位数码管显示的部分；其次，DS1302时钟及晶振电路，尺寸为5CM * 5CM；中间层为单片机主控及温度、光敏及按键电路；最后是底部矩形支架长10CM * 宽12CM。采用这种立体式的结构，层次分明，观赏性更强。

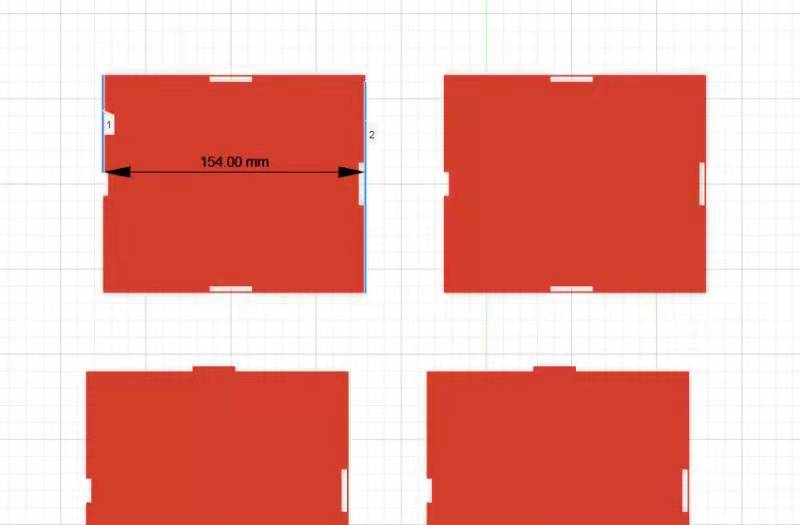

2.3搭棚电路外壳设计
? 为了有一个更好的展示效果，我又为这款自制的3D走线的电子时钟量身定做一个外壳。之后我想了一下，这个操作纯属多此一举，典型有钱没地方花。
3.焊接过程

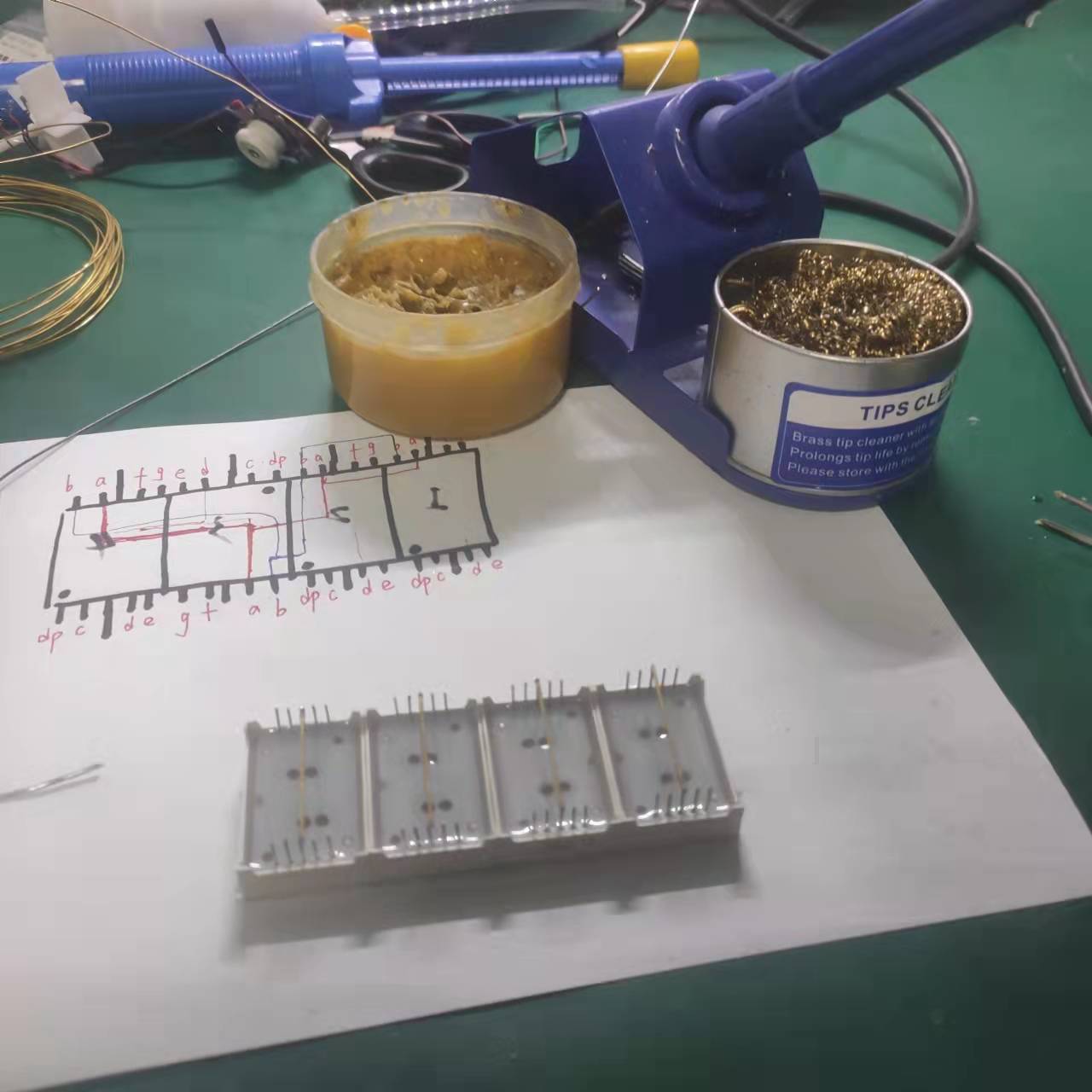

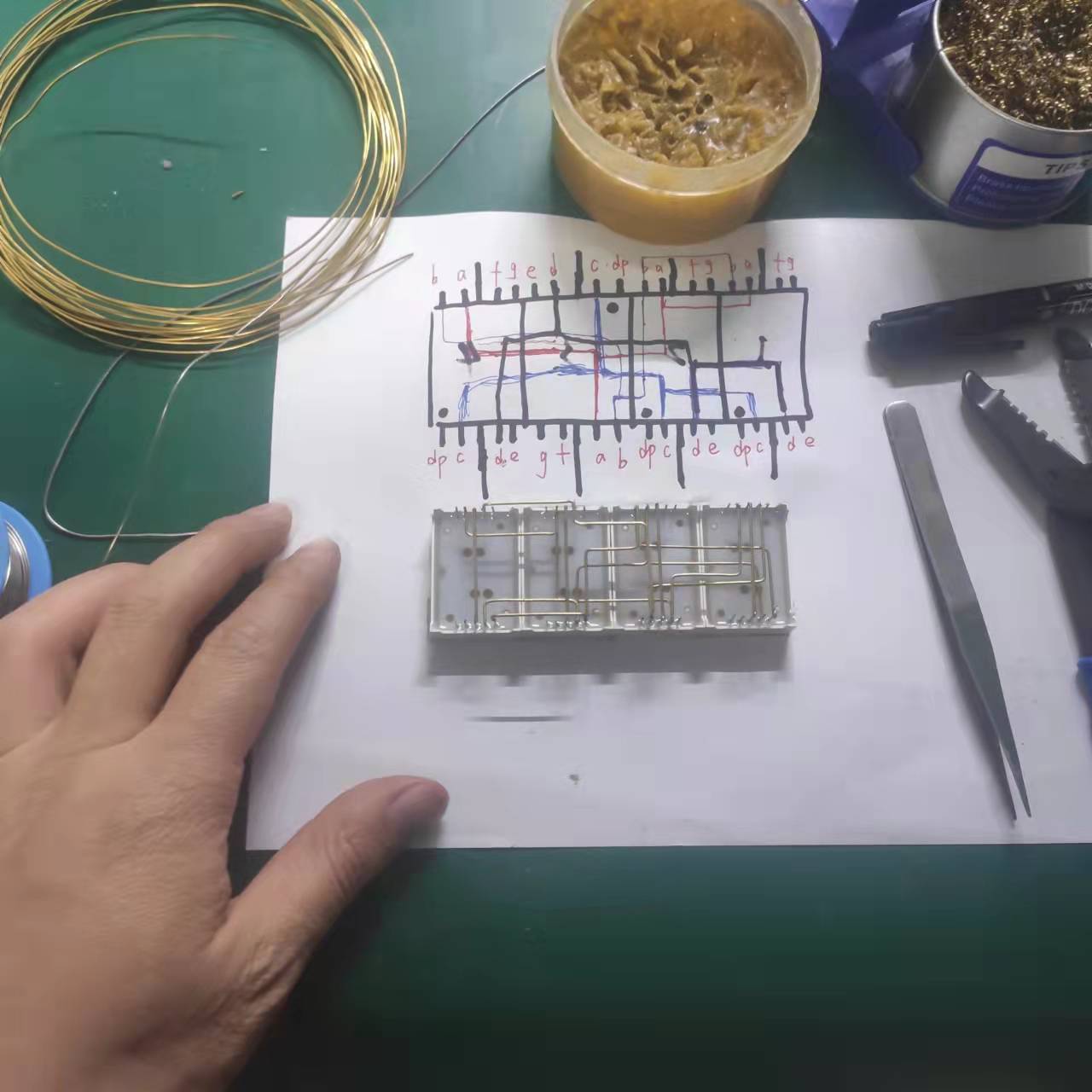

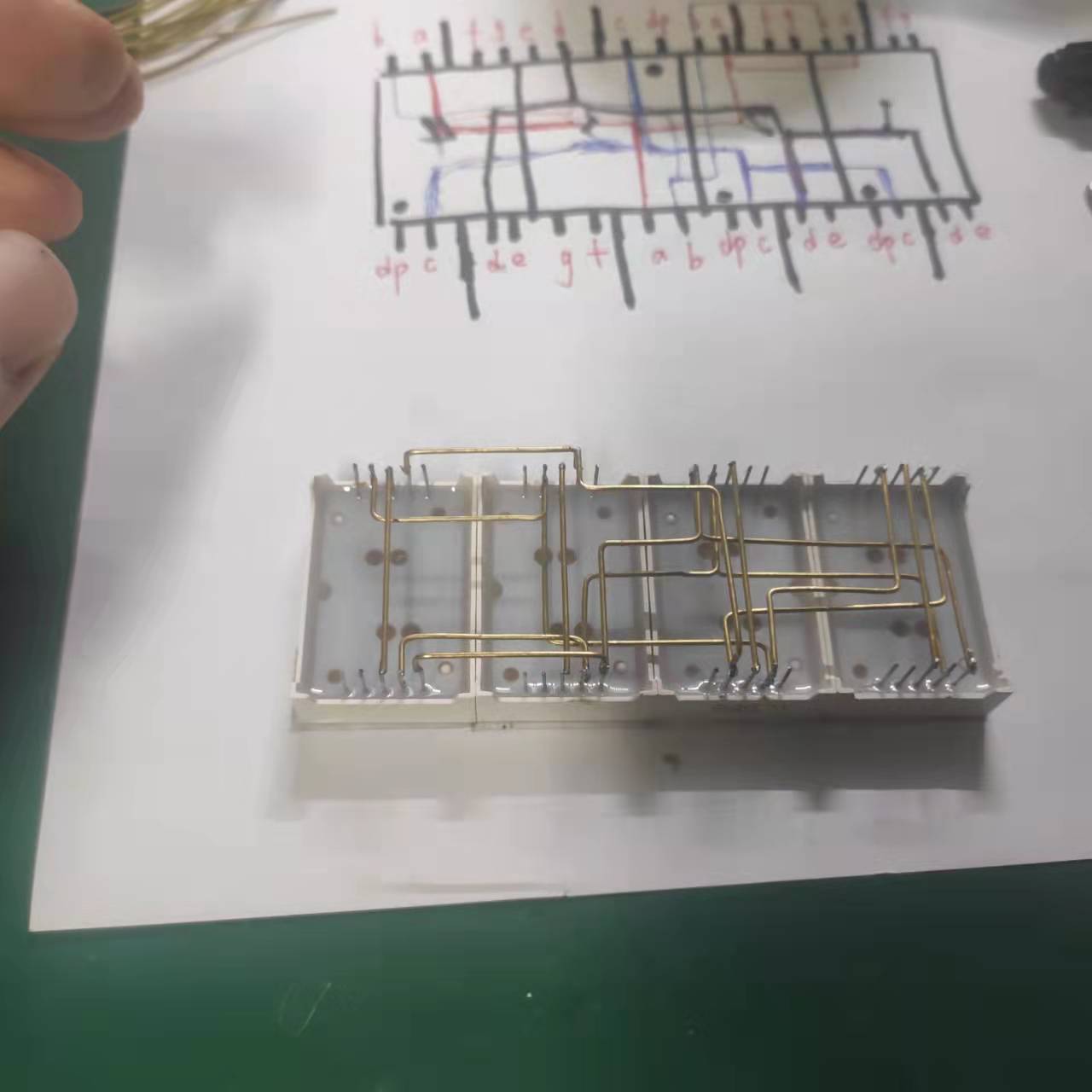

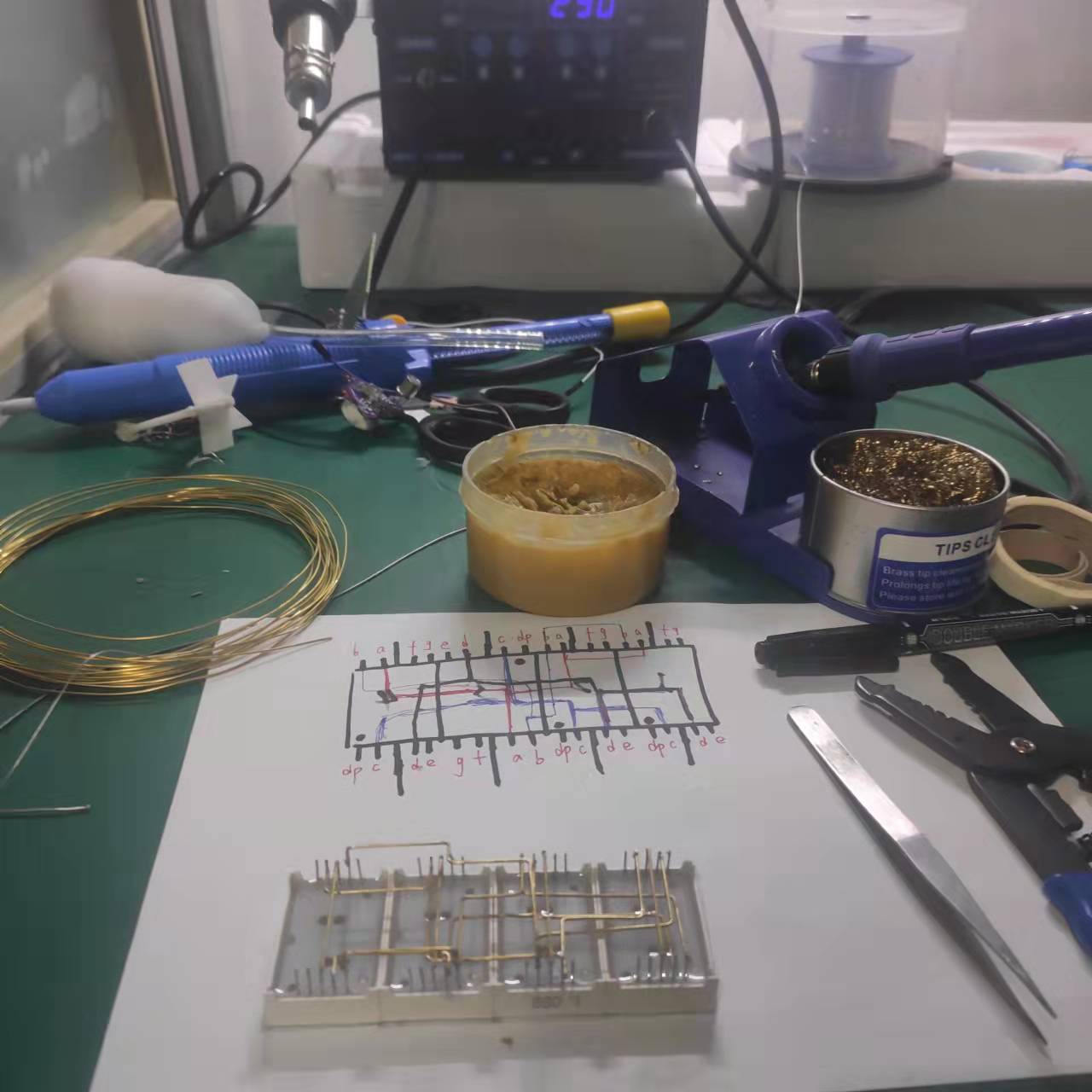

? 先进行的是四个数码管部分的焊接，将数码管按照将要显示的时钟的顺序摆放好，然后就是一些重复的焊接操作。数码管其中一个段选引脚与单片机对应引脚的焊接比较复杂，为了快点把这个焊出来，采用投机取巧的办法，利用漆包线连接对应的显示引脚。八段共阳极数码管，每个数码管有10个引脚，其中ABCDEFG端位阴极段选端，对应数码管的八段显示，com1到com4为共阳极位选段，单片机控制数码管分别点亮的控制端。

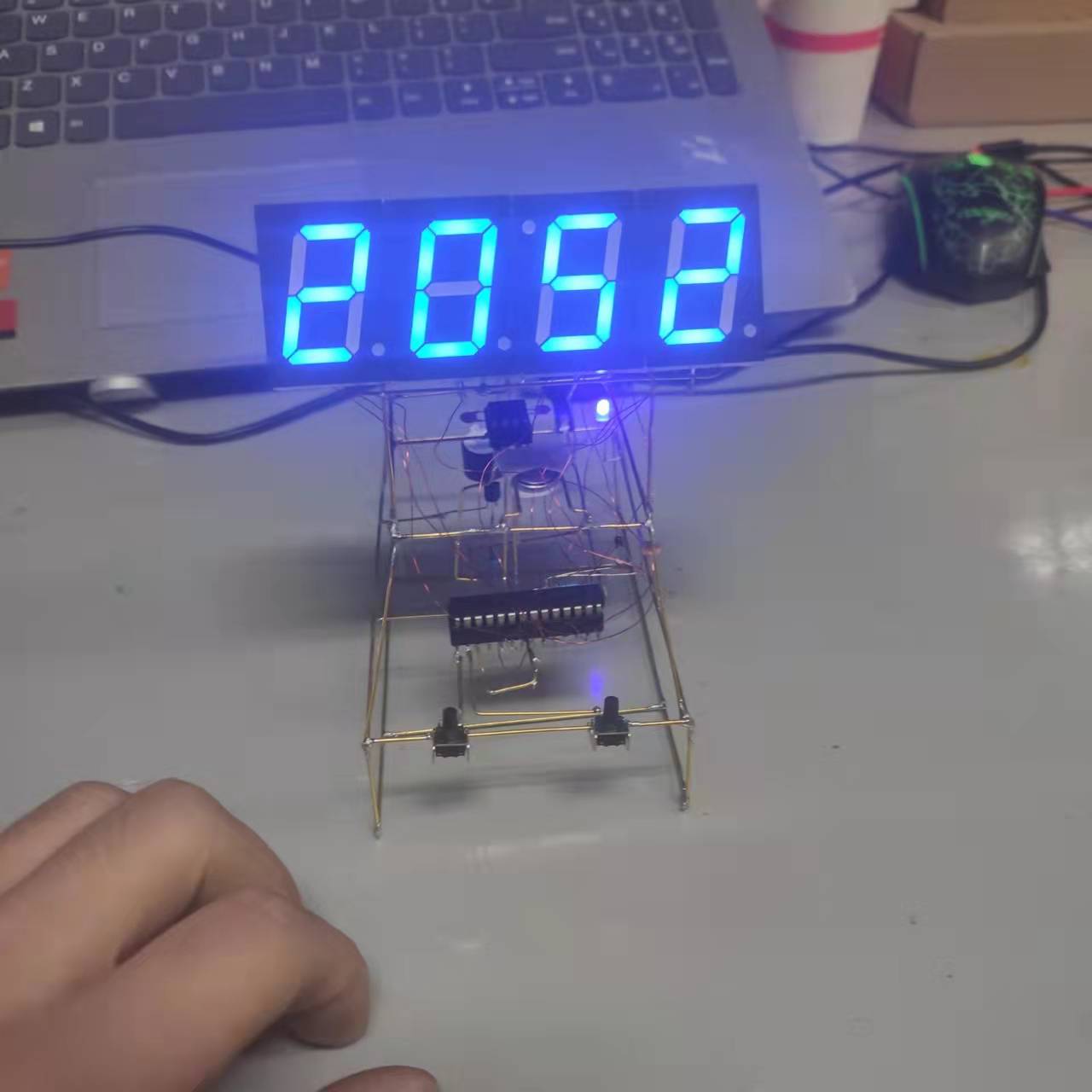

4.成品展示
有些没有发现的虚焊问题，上焊锡补焊后，显示正常。
