[嵌入式]Clion编辑器的学习与实践之完成stm32F103点亮LED的程序

一、安装环境

1.1 Clion

下载地址：https://www.jetbrains.com/clion/download/#section=windows

安装教程：https://zhuanlan.zhihu.com/p/396739213

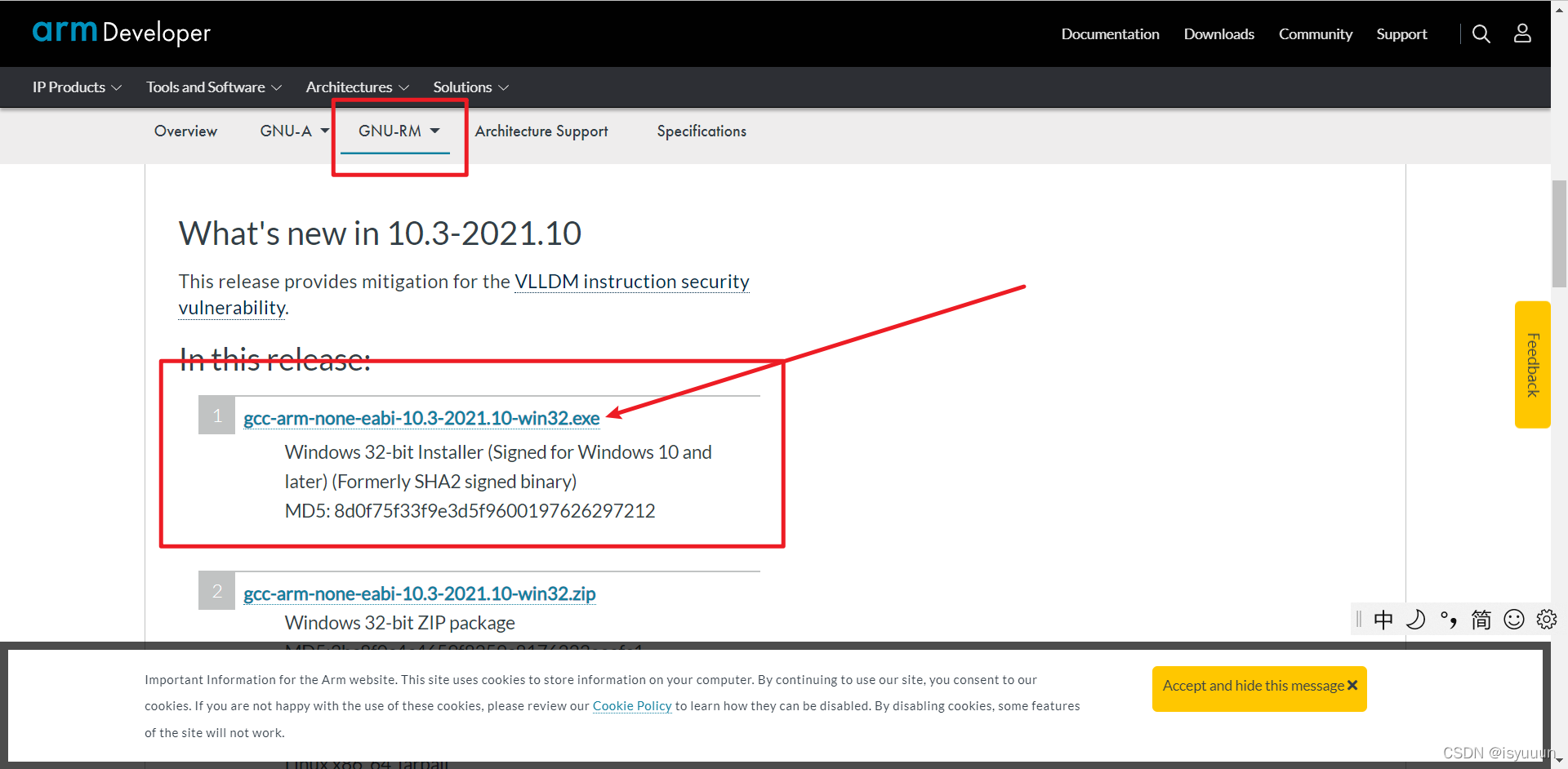

1.2 arm-none-eabi-gcc

下载地址：https://developer.arm.com/tools-and-software/open-source-software/developer-tools/gnu-toolchain/gnu-rm/downloads

1.3 STM32CubeMX

参照我另一篇博客：https://blog.csdn.net/isyuuun/article/details/121013988

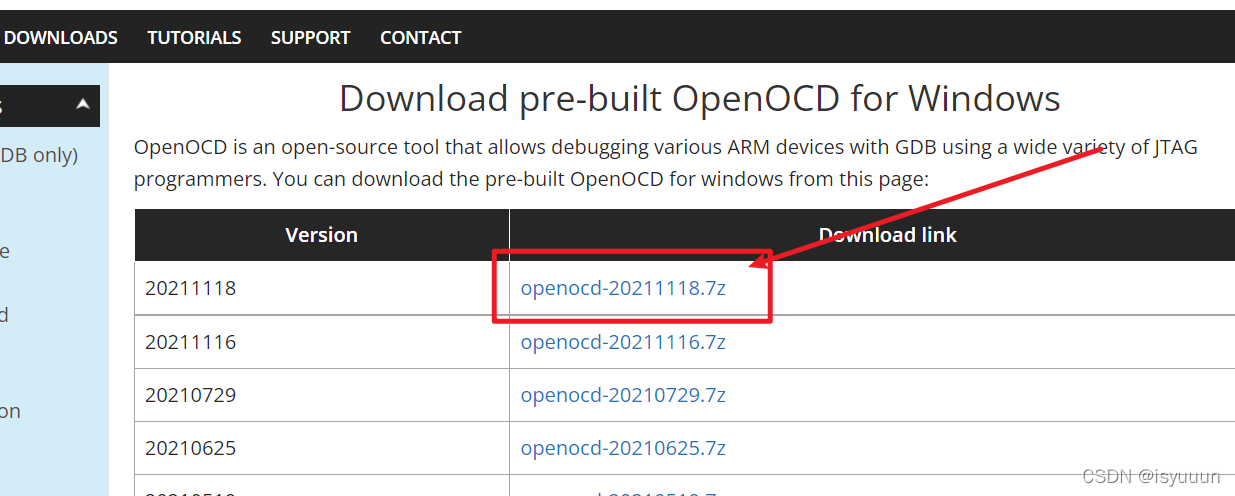

1.4 OpenOCD

官网地址：https://gnutoolchains.com/arm-eabi/openocd/

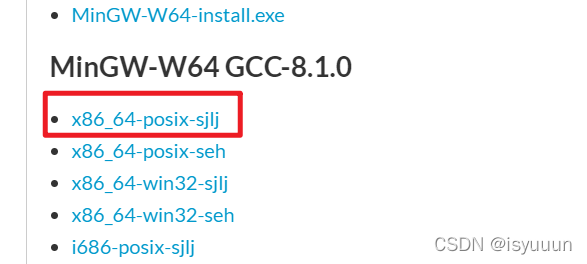

1.5 MinGW

官网地址：https://sourceforge.net/projects/mingw-w64/

1.6 添加环境变量

• arm-none-eabi-gcc 路径下bin文件夹

• Openocd路径下bin文件夹

• MinGW路径下bin文件夹


• 添加成功后我们在命令窗口查看是否配置成功 只有出现下图所示才算配置成功

  验证是否安装成功。

二、配置Clion实现工程

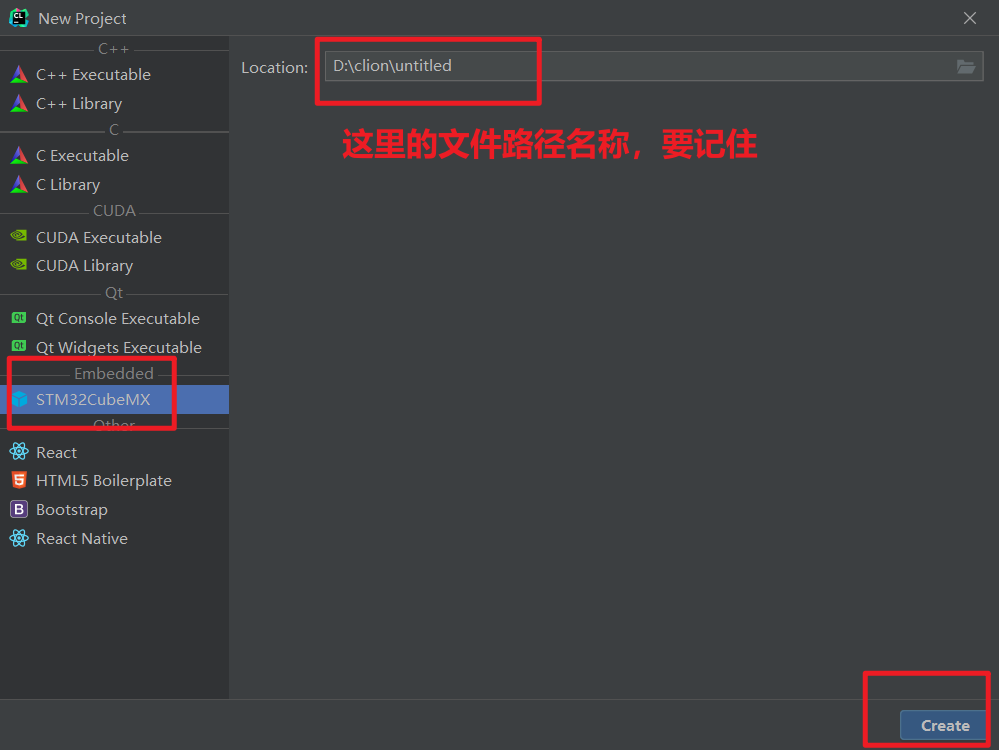

• Clion新建工程

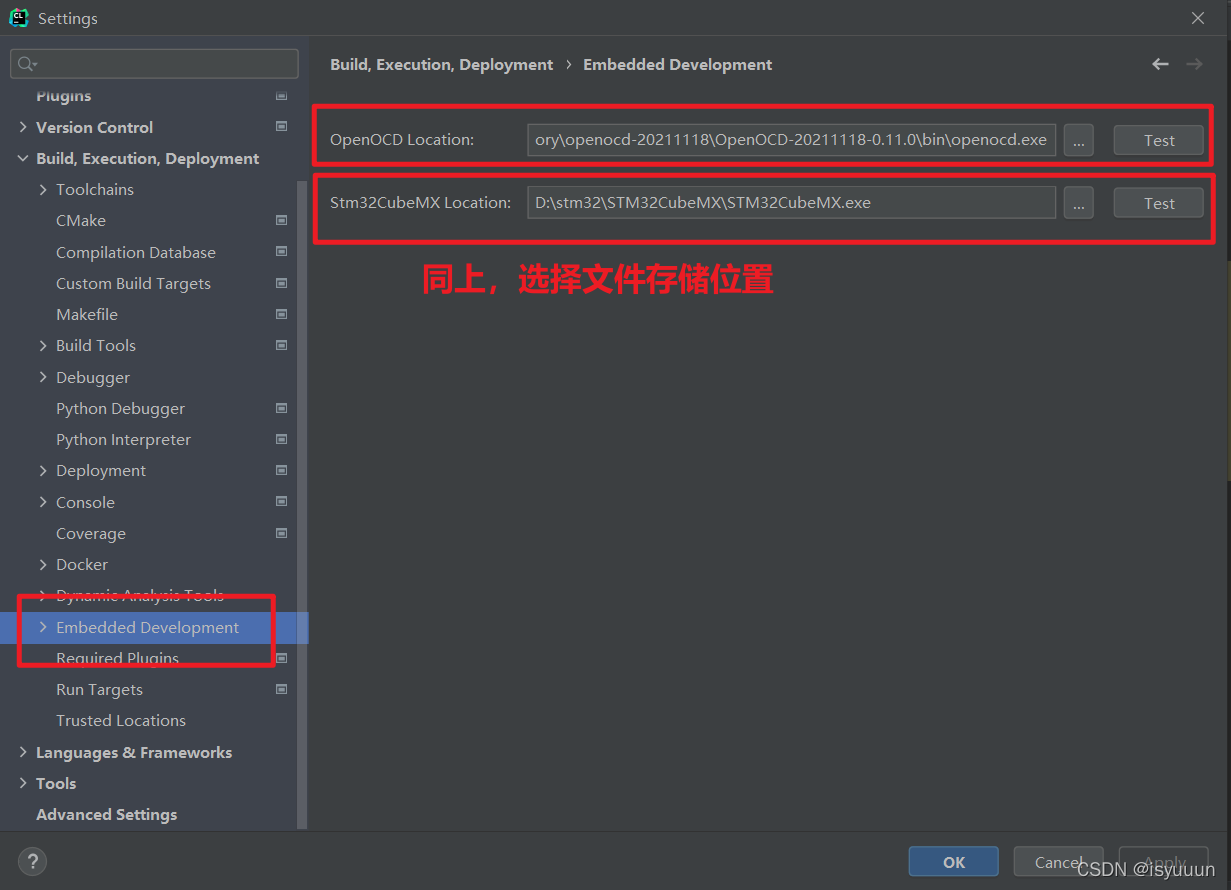

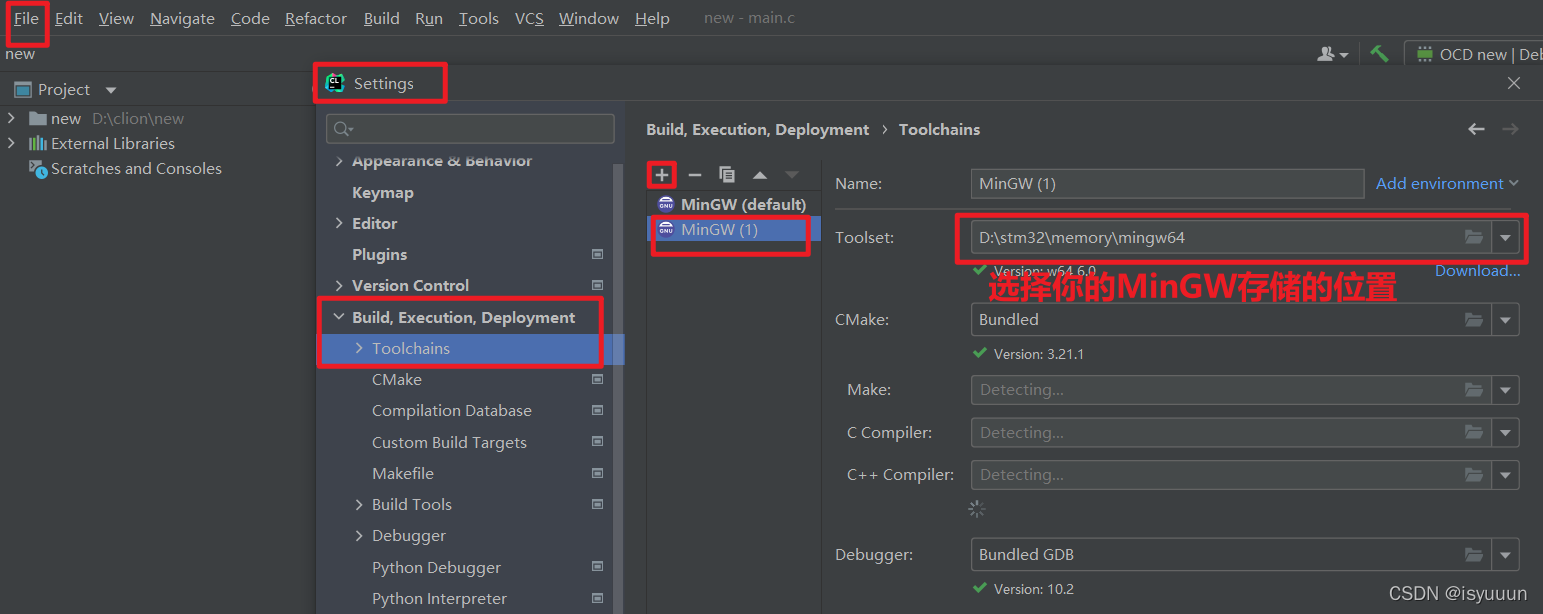

• 配置MinGW、OpenOCD

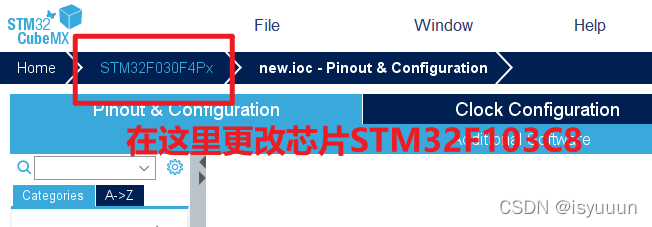

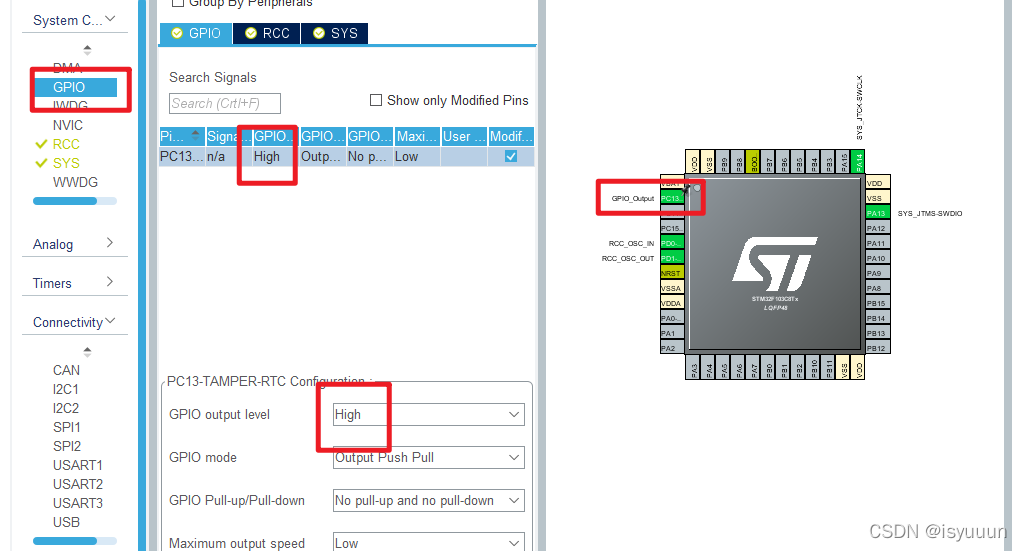

• 打开STM32CubeMX，配置编译环境

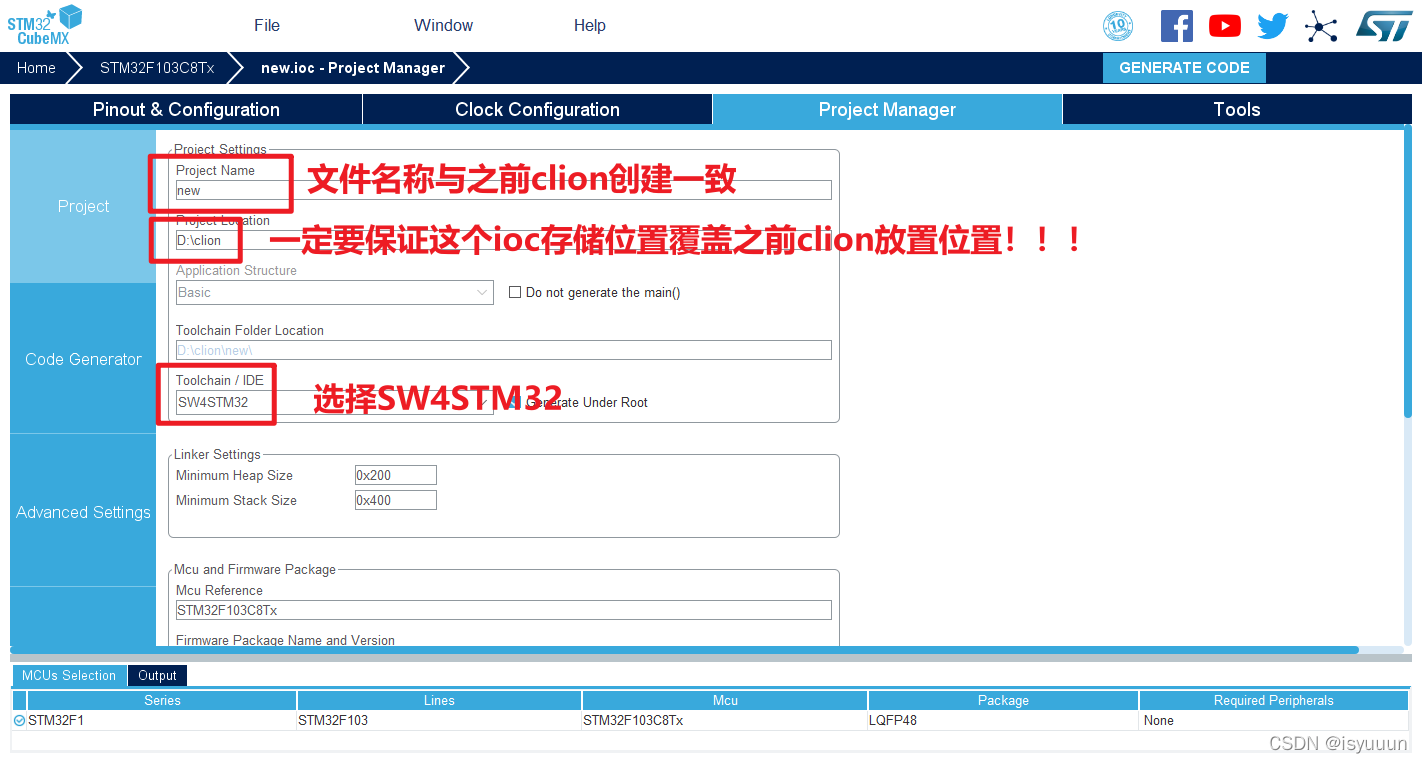

• 创建工程

• 弹出窗口，选择YES，覆盖之前创建好的工程

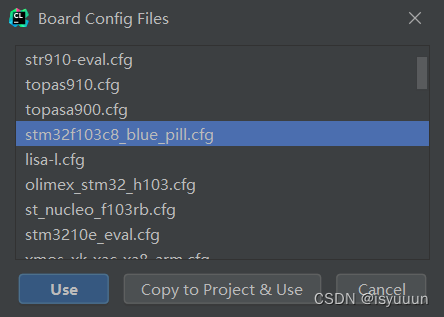

• 返回Clion软件，选择配置文件，由于我们使用的是STM32F103C8T6芯片，在这里选择下图文件

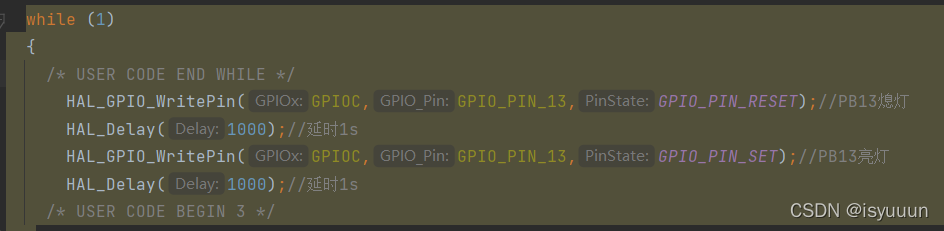

• 之后我们在main.c函数中编写点亮小灯的程序

while (1)
  {
    /* USER CODE END WHILE */
      HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);//PB13熄灯
      HAL_Delay(1000);//延时1s
      HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);//PB13亮灯
      HAL_Delay(1000);//延时1s
    /* USER CODE BEGIN 3 */
  }

• 之后右上角小锤子会亮，点击编译构建

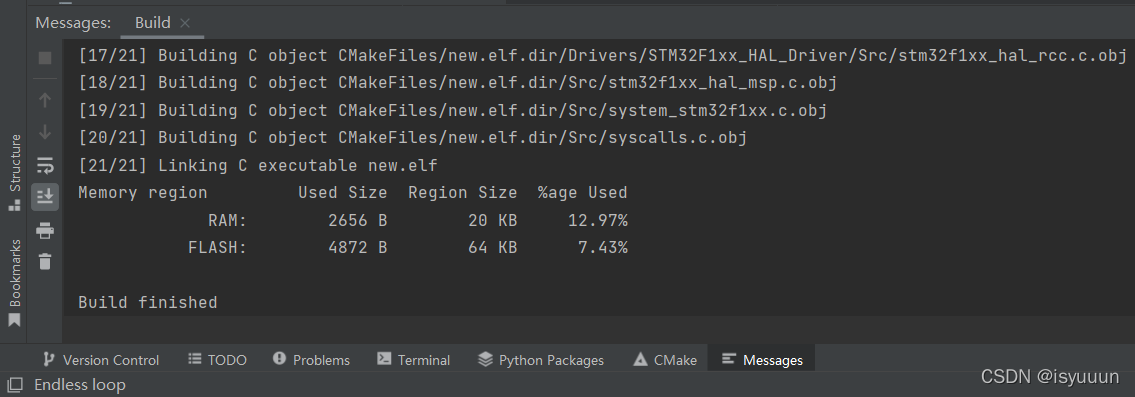

• 编译成功显示

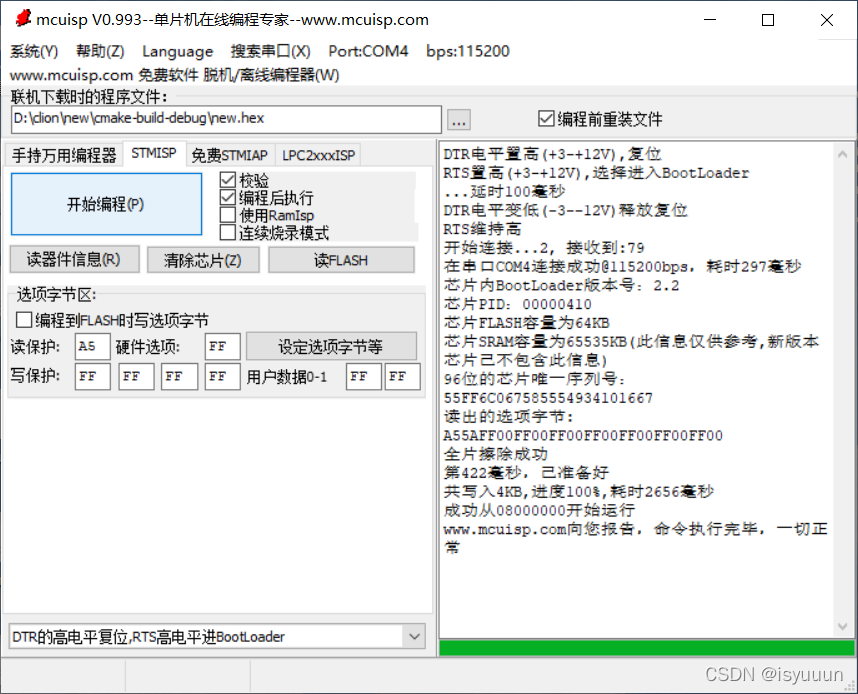

三、烧录实现

四、总结

Clion是一款专门开发C以及C++所设计的跨平台的IDE。使用其比我们将Keil与CubeMX合起来方便很多。
注意存放路径！！！

参考文章：

https://blog.csdn.net/qq_46470208/article/details/121897587
https://blog.csdn.net/qq_60678931/article/details/121866156
