? ? ? 之前网上并没有详细的基于8086的PWM调光设计，做完课程设计，给大家分享一下使用DAC8032提供电压的设计思路。
1.?总体设计
? ? ? ?在这次设计中，使用了PWM脉宽调制输出方式，即通过对一系列脉冲的宽度进行调制，来等效的获得所需波形。D/A转换器输出的模拟量和输入的数字量成正比，将D/A转换器作为微机输出接口，CPU通过程序向D/A转换器输出随时间呈现不同变化规律的数字量，D/A转换器就可以输出随时间变化的模拟量。我通过端口实现某种方波频率为f、占空比为k的方波输出以进行亮度控制，在实验中加入了两个按钮，分别控制占空比的增减，实现灯光的调亮和调暗，长按调光按钮时可以实现无极调光在发光模块的电路中。通过两个三极管组成电路进行滤波，使LED灯可以正常发光。
2.部分模块说明

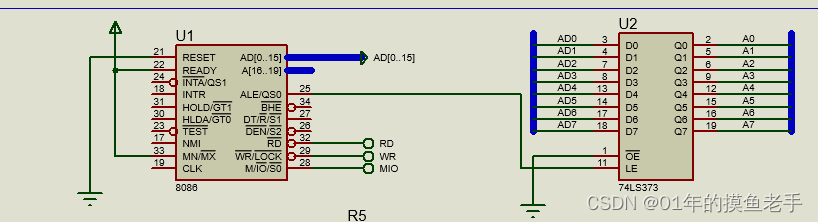

2.1核心控制模块
图?核心控制模块
8086CPU中MN/MX接+5V，构成小规模的应用系统，只有8086一个微处理器， 所有的总线控制信号均为8086产生，系统中的总线控制逻辑电路，8086装入程序。

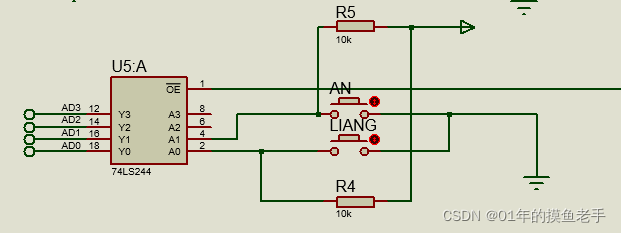

2.2按键控制模块
? ? ? ? 74LS244为三态输出的八组缓冲器和总线驱动器，CE非?输入高电平，使其不处于高阻抗状态，两个按钮分别控制亮、暗，单次按下或长按均可以改变信号的占空比，由于单位时间改变的占空比很小，可以实现无极调光。在未按下按钮时，A0和A1输入的是高电平，按下时输入信号将变为低电平并以此改变输出的电平与指令。?

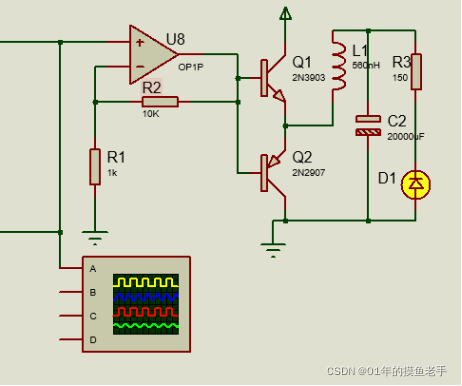

2.3发光模块
? ? ? ?DAC0832的输出为该模块提供电压，由于电压会随高低电平的输入进行变化，LED灯会快速闪烁，添加了有极性电解电容，有极性电解电容与LED灯并联可以起到滤波的作用，也可以保护电路，在此之后，我在原有的电路中加了滤波模块，使 LED灯的电压随占空比在0.69V-1.05V的范围波动，且电压由于高低电平造成的波动被降到了10^-3.
3.元器件清单
| 元件 | 型号 | 数量 |
| 芯片 | 8086 | 1 |
| 芯片 | 74LS373 | 1 |
| 芯片 | 74LS244 | 1 |
| 芯片 | 74LS138 | 1 |
| 芯片 | 74LS32 | 1 |
| 芯片 | OP1P | 2 |
| 芯片 | DAC0832 | 1 |
| 电阻 | 10K | 3 |
| 电阻 | 1K | 1 |
| 电阻 | 150 | 1 |
| 电解电容 | 20000uF | 1 |
| 按键 | BUTTON | 2 |
| 发光二极管 | LED-YELLOW | 1 |
| 电感 | ELJ-NCR56JF | 1 |
| PNP型三极管 | 2N2907 | 1 |
| NPN型三极管 | 2N3903 | 1 |
4.相关信息下载
Proteus仿真图和汇编源代码下载地址：基于8086单片机的PWM调光（带汇编）-其它文档类资源-CSDN下载基于8086单片机的PWM调光（带汇编）更多下载资源、学习资料请访问CSDN下载频道.https://download.csdn.net/download/weixin_45509406/64173359
无需会员！无需会员！无需会员！
本文概述相对简略，仅作为一种设计思路分享，欢迎大家进行探讨和交流。
