一、C程序的内存分配

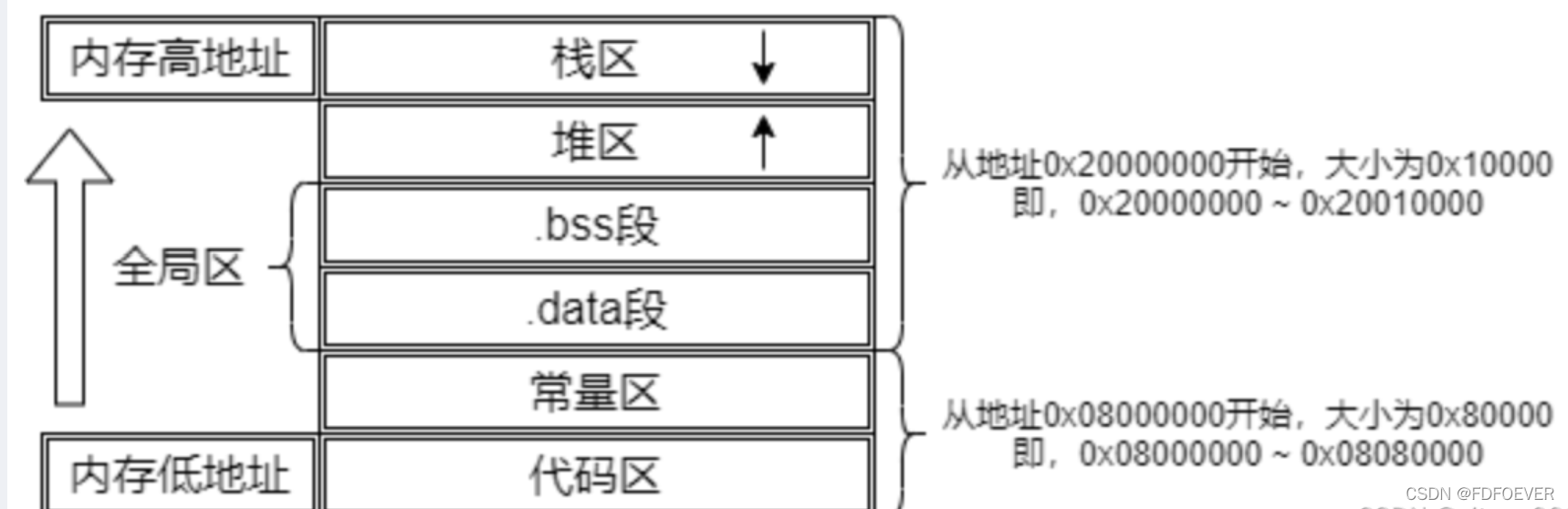

在一个STM32程序代码中，从内存高地址到内存低地址，依次分布着栈区、堆区、全局区（静态区）、常量去、代码区，其中全局区中高地址分布着.bss段，低地址分布着.data段。总的分布如下图所示：
下面分别对每一个区做详细的介绍。
1.栈区（stack）
临时创建的局部变量存放在栈区。
函数调用时，其入口参数存放在栈区。
函数返回时，其返回值存放在栈区。
const定义的局部变量存放在栈区。
2.堆区（heap）
堆区用于存放程序运行中被动态分布的内存段，可增可减。
可以有malloc等函数实现动态分布内存。
有malloc函数分布的内存，必须用free进行内存释放，否则会造成内存泄漏。
3.全局区（静态区）
全局区有.bss段和.data段组成，可读可写。
4.bss段
未初始化的全局变量存放在.bss段。
初始化为0的全局变量和初始化为0的静态变量存放在.bss段。
.bss段不占用可执行文件空间，其内容有操作系统初始化。
5.data段
已经初始化的全局变量存放在.data段。
静态变量存放在.data段。
.data段占用可执行文件空间，其内容有程序初始化。
const定义的全局变量存放在.rodata段。
6.常量区
字符串存放在常量区。
常量区的内容不可以被修改。
7.代码区
程序执行代码存放在代码区。
字符串常量也有可能存放在代码区。
8.RAM和ROM、Flash Memory的物理特性
（一）RAM
RAM又称随机存取存储器，存储的内容可通过指令随机读写访问。RAM中的存储的数据在掉电是是会丢失，因而只能在开机运行时存储数据。其中RAM又可以分为两种，一种是Dynamic RAM(DRAM动态随机存储器),另一种是Static RAM(SRAM,静态随机存储器)。
（二）ROM
ROM又称只读存储器，只能从里面读出数据而不能任意写入数据。ROM与RAM相比,具有价格高,容量小的缺点。但由于其具有掉电后数据可保持不变的优点，因此常用也存放一次性写入的程序和数据，比如主版的BIOS程序的芯片就是ROM存储器。
（三）Flash Memory
由于ROM具有不易更改的特性，后面就发展了Flash Memory。Flash Memory不仅具有ROM掉电不丢失数据的特点，又可以在需要的时候对数据进行更改，不过价格比ROM要高。
9.不同数据的存放位置
由前面的分析我们知道，代码区和常量区的内容是不允许被修改的，ROM（STM32就是Flash Memory）也是不允许被修改的，所以代码区和常量区的内容编译后存储在ROM中。
而栈、堆、全局区（.bss段、.data段）都是存放在RAM中。
至此，关于不同数据存放哪个区域已经全部介绍完了。下面还将介绍一下Keil 的Build Output窗口。
10.Keil 的Build Output窗口
如上图，存在Code、RO-data、RW-data、ZI-data四个代码段大小。
其中Code就是代码占用大小，RO-data是只读常量、RW-data是已初始化的可读可写变量，ZI-data是未初始化的可读可写变量。
有些时候，我们需要知道RAM和ROM的使用情况如何，那么我们就可以使用下面的公式计算。
RAM = RW-data + ZI-data
ROM = Code + RO-data + RW-data
这个是 MDK 编译之后能够得到的每个段的大小，也就能得到占用相应的FLASH和RAM的大小，但是还有两个数据段也会占用RAM，但是是在程序运行的时候，才会占用，那就是堆和栈。
在stm32的启动文件.s文件里面，就有堆栈的设置，其实这个堆栈的内存占用就是在上面RAM分配给RW-data+ZI-data之后的地址开始分配的。
堆 是编译器调用动态内存分配的内存区域；
栈 是程序运行的时候局部变量的地方，所以局部变量用数组太大了都有可能造成栈溢出。
堆栈的大小在编译器编译之后是不知道的，只有运行的时候才知道，所以需要注意不要造成堆栈溢出，会出现 hardfault 问题。
二、堆和栈的比较
堆栈是内存中的一个连续的块。一个叫堆栈指针的寄存器（SP）指向堆栈的栈顶。堆栈的底部是一个固定地址。堆栈有一个特点就是，后进先出。也就是说，后放入的数据第一个取出。它支持两个操作，PUSH和POP。PUSH是将数据放到栈的顶端，POP是将栈顶的数据取出。
在高级语言中，程序函数调用、函数中的临时变量都用到堆栈。为什么呢？因为在调用一个函数时，我们需要对当前的操作进行保护，也为了函数执行后，程序可以正确的找到地方继续执行，所以参数的传递和返回值也用到了堆栈。通常对局部变量的引用是通过给出它们对SP的偏移量来实现的。另外还有一个基址指针（FP，在Intel芯片中是BP），许多编译器实际上是用它来引用本地变量和参数的。通常，参数的相对FP的偏移是正的，局部变量是负的。
当程序中发生函数调用时，计算机做如下操作：首先把参数压入堆栈；然后保存指令寄存器(IP)中的内容，做为返回地址(RET)；第三个放入堆栈的是基址寄存器(FP)；然后把当前的栈指针(SP)拷贝到FP，做为新的基地址；最后为本地变量留出一定空间，把SP减去适当的数值。
在函数体中定义的变量通常是在栈上，用malloc, calloc, realloc等分配内存的函数分配得到的就是在堆上。在所有函数体外定义的是全局量，加了static修饰符后不管在哪里都存放在全局区（静态区），在所有函数体外定义的static变量表示在该文件中有效，不能extern到别的文件用；在函数体内定义的static表示只在该函数体内有效。另外，函数中的"adgfdf"这样的字符串存放在常量区。下面是堆和栈的对比
1.性能
栈：栈存在于RAM中。栈是动态的，它的存储速度是第二快的。stack
堆：堆位于RAM中，是一个通用的内存池。所有的对象都存储在堆中。heap
2.申请方式、申请后系统的响应、申请大小的限制、申请效率的比较
申请方式;
stack【栈】: 由系统自动分配。 例如，声明在函数中一个局部变量 int b; 系统自动在栈中为b开辟空间 。
heap【堆】: 需要程序员自己申请，并指明大小，在c中malloc函数 如p1 = (char *)malloc(10); 在C++中用new运算符 如p2 = (char *)malloc(10); 但是注意：p1、p2本身是在栈中的.
申请后系统的相应：
栈【stack】：只要栈的剩余空间大于所申请空间，系统将为程序提供内存，否则将报异常提示栈溢出。
堆【heap】：首先应该知道操作系统有一个记录空闲内存地址的链表，当系统收到程序的申请时，会遍历该链表，寻找第一个空间大于所申请空间的堆结点，然后将该结点从空闲结点链表中删除，并将该结点的空间分配给程序；另外，对于大多数系统，会在这块内存空间中的首地址处记录本次分配的大小，这样，代码中的delete语句才能正确的释放本内存空间。另外，由于找到的堆结点的大小不一定正好等于申请的大小，系统会自动的将多余的那部分重新放入空闲链表中。
申请大小的限制：
栈【stack】：在Windows下，栈是向低地址扩展的数据结构，是一块连续的内存的区域。这句话的意思是栈顶的地址和栈的最大容量是系统预先规定好的，在WINDOWS下，栈的大小是2M（也有的说是1M，总之是一个编译时就确定的常数），如果申请的空间超过栈的剩余空间时，将提示overflow。因此，能从栈获得的空间较小。
堆【heap】：堆是向高地址扩展的数据结构，是不连续的内存区域。这是由于系统是用链表来存储的空闲内存地址的，自然是不连续的，而链表的遍历方向是由低地址向高地址。堆的大小受限于计算机系统中有效的虚拟内存。由此可见，堆获得的空间比较灵活，也比较大。
3.堆和栈中的存储内容
栈【stack】：在函数调用时，第一个进栈的是主函数中后的下一条指令（函数调用语句的下一条可执行语句）的地址，然后是函数的各个参数，在大多数的C编译器中，参数是由右往左入栈的，然后是函数中的局部变量。注意静态变量是不入栈的。
当本次函数调用结束后，局部变量先出栈，然后是参数，最后栈顶指针指向最开始存的地址，也就是主函数中的下一条指令，程序由该点继续运行。
堆【heap】：一般是在堆的头部用一个字节存放堆的大小。堆中的具体内容有程序员安排。
4.存取效率的比较
char s1[] = “aaaaaaaaaaaaaaa”;
char *s2 = “bbbbbbbbbbbbbbbbb”;
aaaaaaaaaaa是在运行时刻赋值的； 而bbbbbbbbbbb是在编译时就确定的； 但是，在以后的存取中，在栈上的数组比指针所指向的字符串(例如堆)快。
比如：
#include
void main()
{
char a = 1;
char c[] = “1234567890”;
char *p =“1234567890”;
a = c[1];
a = p[1];
return;
}
对应的汇编代码
10: a = c[1];
00401067 8A 4D F1 mov cl,byte ptr [ebp-0Fh]
0040106A 88 4D FC mov byte ptr [ebp-4],cl
11: a = p[1];
0040106D 8B 55 EC mov edx,dword ptr [ebp-14h]
00401070 8A 42 01 mov al,byte ptr [edx+1]
00401073 88 45 FC mov byte ptr [ebp-4],al
第一种在读取时直接就把字符串中的元素读到寄存器cl中，而第二种则要先把指针值读到edx中，在根据edx读取字符，显然慢了。
三.实验过程
1.Ubuntu(x86)系统中编程验证
(一).代码
#include <stdio.h>
#include <stdlib.h>
//定义全局变量
int init_global_a = 1;
int uninit_global_a;
static int inits_global_b = 2;
static int uninits_global_b;
void output(int a)
{
printf("hello");
printf("%d",a);
printf("\n");
}
int main( )
{
//定义局部变量
int a=2;//栈
static int inits_local_c=2, uninits_local_c;
int init_local_d = 1;//栈
output(a);
char *p;//栈
char str[10] = "yaoyao";//栈
//定义常量字符串
char *var1 = "1234567890";
char *var2 = "abcdefghij";
//动态分配——堆区
int *p1=malloc(4);
int *p2=malloc(4);
//释放
free(p1);
free(p2);
printf("栈区-变量地址\n");
printf(" a：%p\n", &a);
printf(" init_local_d：%p\n", &init_local_d);
printf(" p：%p\n", &p);
printf(" str：%p\n", str);
printf("\n堆区-动态申请地址\n");
printf(" %p\n", p1);
printf(" %p\n", p2);
printf("\n全局区-全局变量和静态变量\n");
printf("\n.bss段\n");
printf("全局外部无初值 uninit_global_a：%p\n", &uninit_global_a);
printf("静态外部无初值 uninits_global_b：%p\n", &uninits_global_b);
printf("静态内部无初值 uninits_local_c：%p\n", &uninits_local_c);
printf("\n.data段\n");
printf("全局外部有初值 init_global_a：%p\n", &init_global_a);
printf("静态外部有初值 inits_global_b：%p\n", &inits_global_b);
printf("静态内部有初值 inits_local_c：%p\n", &inits_local_c);
printf("\n文字常量区\n");
printf("文字常量地址 ：%p\n",var1);
printf("文字常量地址 ：%p\n",var2);
printf("\n代码区\n");
printf("程序区地址 ：%p\n",&main);
printf("函数地址 ：%p\n",&output);
return 0;
}

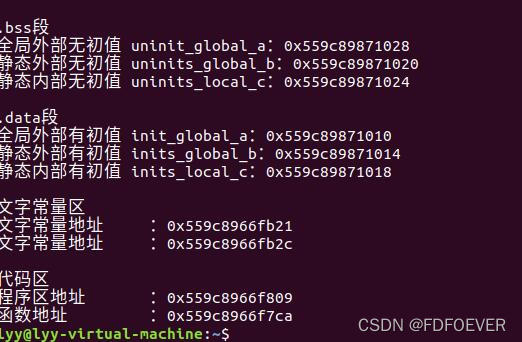

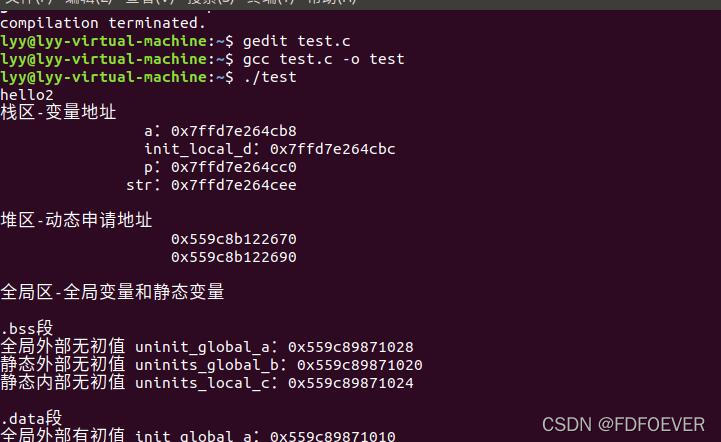

（二）.Ubuntu下运行
可以发现，Ubuntu在栈区和堆区的地址值都是从上到下增长的。
2.Keil下验证
工程链接：https://pan.baidu.com/s/1td7Y95lZehL9IYTZluCzhg
提取码：u7iw

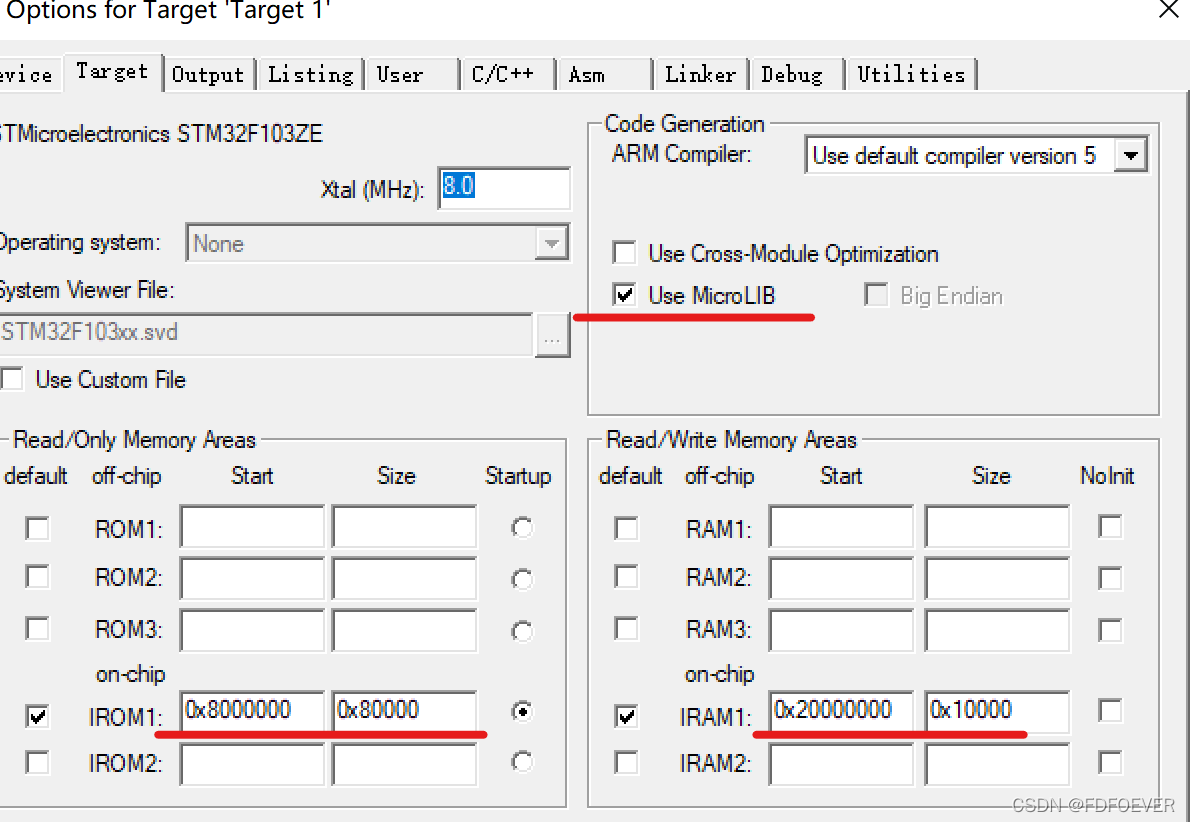

1.keil 环境下默认的内存配置说明
① 默认分配的ROM区域是0x8000000开始，大小是0x80000的一片区域，那么这篇区域是只读区域，不可修改，也就是存放的代码区和常量区
② 默认分配的RAM区域是0x20000000开始，大小是0x10000的一片区域，这篇区域是可读写区域，存放的是静态区、栈区和堆区。

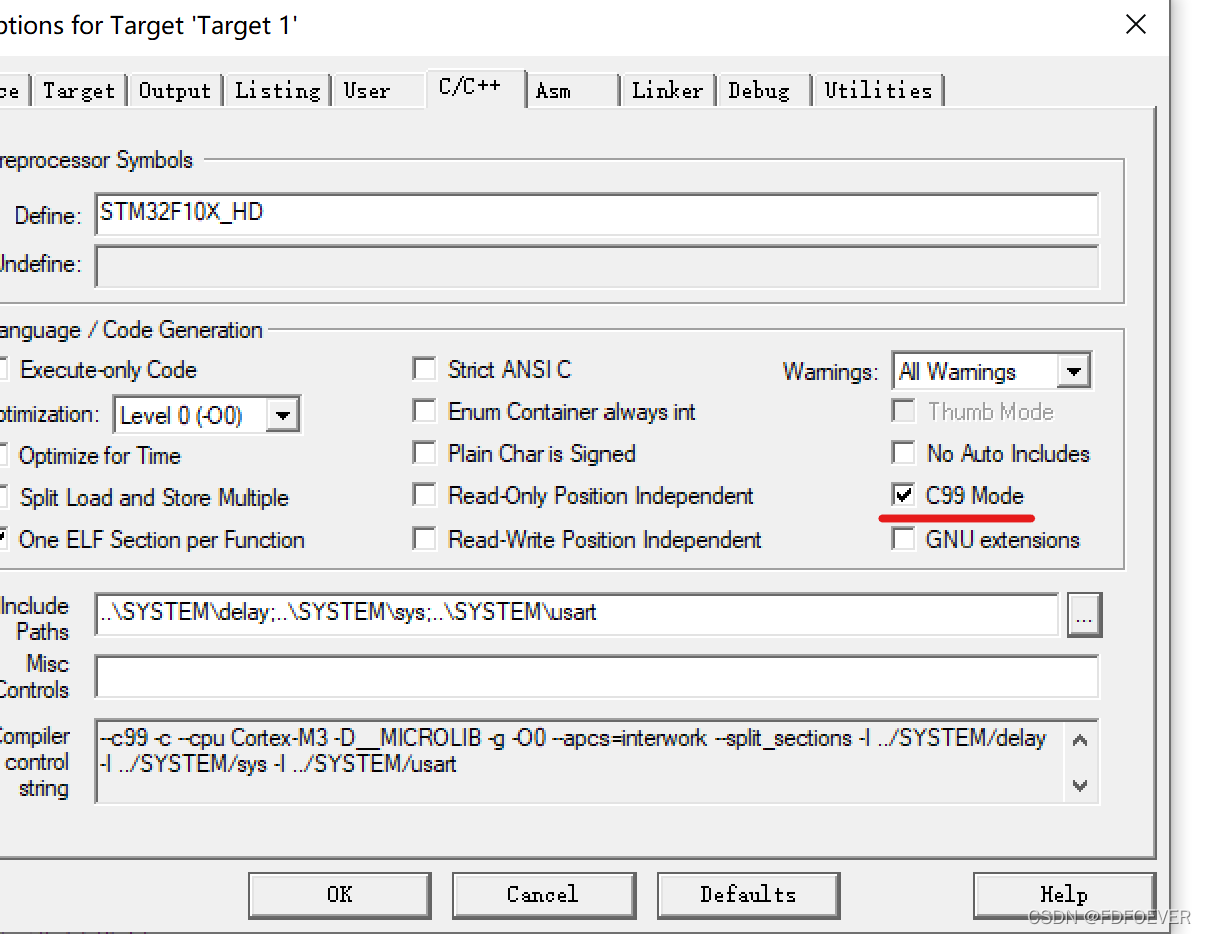

2.代码及编译效果
代码：
#include "sys.h"
#include "usart.h"
#include "delay.h"
#include <stdio.h>
#include <stdlib.h>
//定义全局变量
int init_global_a = 1;
int uninit_global_a;
static int inits_global_b = 2;
static int uninits_global_b;
void output(int a)
{
printf("hello");
printf("%d",a);
printf("\n");
}
int main(void)
{
u16 t; u16 len; u16 times=0;
Stm32_Clock_Init(9); //??????
delay_init(72); //?????
uart_init(72,115200); //??????115200
while(1)
{
//定义局部变量
int a=2;
static int inits_local_c=2, uninits_local_c;
int init_local_d = 1;
output(a);
char *p;
char str[10] = "yaoyao";
//定义常量字符串
char *var1 = "1234567890";
char *var2 = "abcdefghij";
//动态分配
int *p1=malloc(4);
int *p2=malloc(4);
//释放
free(p1);
free(p2);
printf("栈区-变量地址\n");
printf(" a：%p\n", &a);
printf(" init_local_d：%p\n", &init_local_d);
printf(" p：%p\n", &p);
printf(" str：%p\n", str);
printf("\n堆区-动态申请地址\n");
printf(" %p\n", p1);
printf(" %p\n", p2);
printf("\n全局区-全局变量和静态变量\n");
printf("\n.bss段\n");
printf("全局外部无初值 uninit_global_a：%p\n", &uninit_global_a);
printf("静态外部无初值 uninits_global_b：%p\n", &uninits_global_b);
printf("静态内部无初值 uninits_local_c：%p\n", &uninits_local_c);
printf("\n.data段\n");
printf("全局外部有初值 init_global_a：%p\n", &init_global_a);
printf("静态外部有初值 inits_global_b：%p\n", &inits_global_b);
printf("静态内部有初值 inits_local_c：%p\n", &inits_local_c);
printf("\n文字常量区\n");
printf("文字常量地址 ：%p\n",var1);
printf("文字常量地址 ：%p\n",var2);
printf("\n代码区\n");
printf("程序区地址 ：%p\n",&main);
printf("函数地址 ：%p\n",&output);
return 0;
}
}

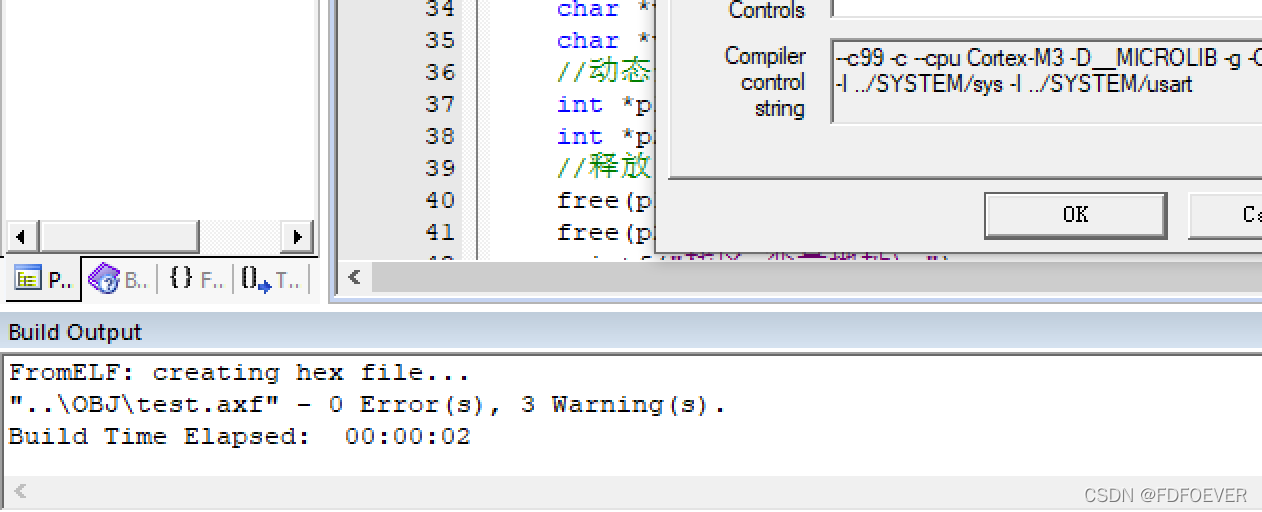

编译无误

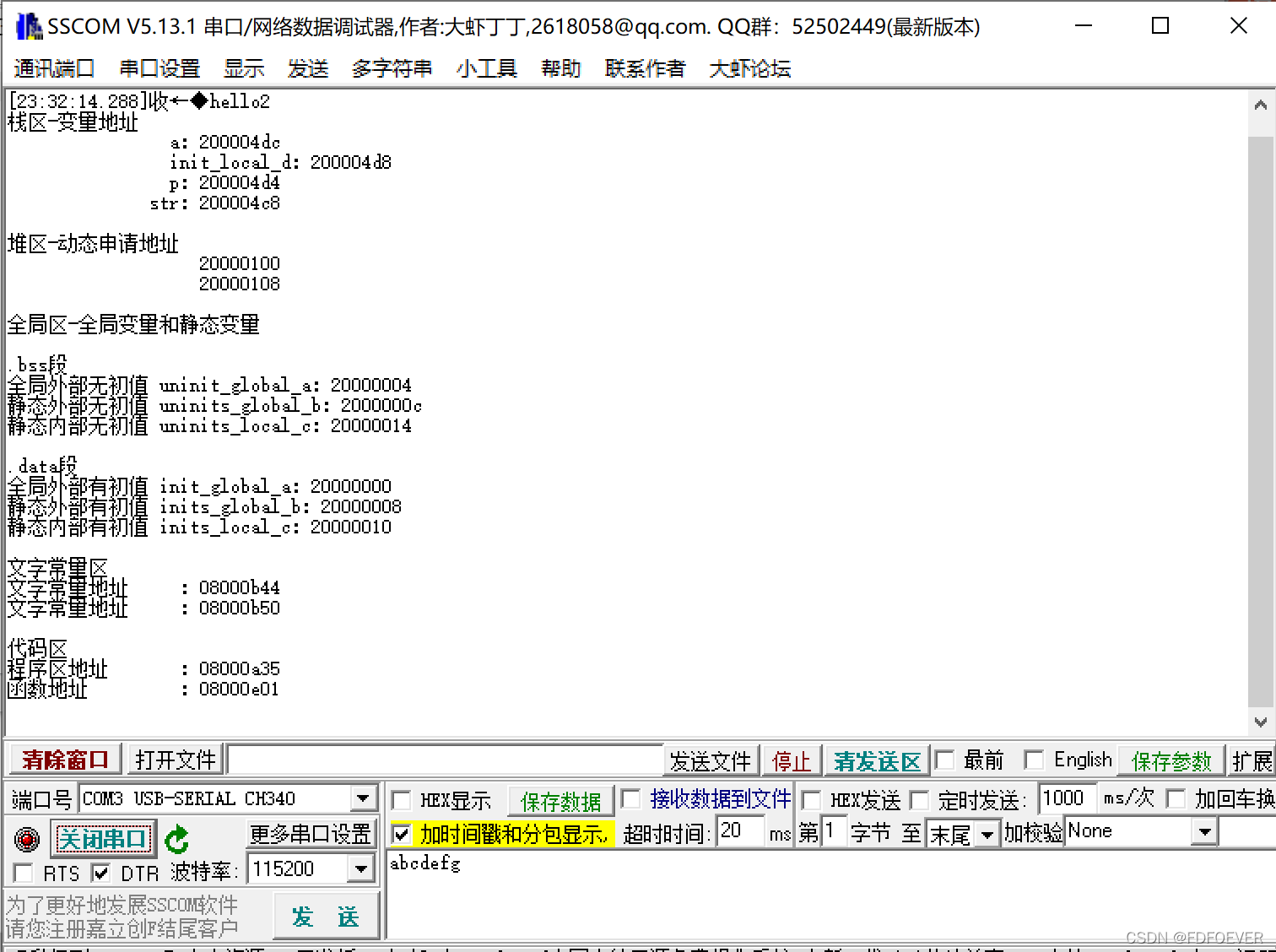

3.烧录后结果展示及对比分析
对比分析：
一般而言，程序内变量在堆栈上的分配，栈是由高地址到低地址，堆是由低地址到高地址。
在Ubuntu下，栈区的地址存储是向上增长，堆区的地址存储也是向上增长；
在STM32下，栈区的地址存储是向下增长，堆区的地址存储却是向上增长。
可是为什么Ubuntu下，栈区的地址值也是增长的？
查找了很多资料发现，大部分提到linux的栈，地址都是向下生长的，不过，也有以下解释：
第一种解释：
栈向低地址扩展(即”向下生长”)，是连续的内存区域；堆向高地址扩展(即”向上生长”)，是不连续的内存区域。
这是由于系统用链表来存储空闲内存地址，自然不连续，而链表从低地址向高地址遍历。
第二种解释：（暂时放到下面，还需要花时间理解分析这一点）
进程地址空间的分布取决于操作系统，栈向什么方向增长取决于操作系统与CPU的组合。
这里说的“栈”是函数调用栈，是以“栈帧”（stack frame）为单位的。
每一次函数调用会在栈上分配一个新的栈帧，在这次函数调用结束时释放其空间。
被调用函数（callee）的栈帧相对调用函数（caller）的栈帧的位置反映了栈的增长方向：如果被调用函数的栈帧比调用函数的在更低的地址，那么栈就是向下增长；反之则是向上增长。
在一个栈帧内，局部变量是如何分布到栈帧里的（所谓栈帧布局，stack frame layout），这完全是编译器的自由。
在简化的32位Linux/x86进程地址空间模型里，（主线程的）栈空间确实比堆空间的地址要高——它已经占据了用户态地址空间的最高可分配的区域，并且向下（向低地址）增长。
