话不多说，直接开讲。
单片机使用的是GD32F450XX 主要功能是用GD32F450的EXMC总线与FPGA通信。初次使用所以网上差了很多资料，其实GD32F450的EXMC与STM32的FSMC相差无几，与FPGA通信我是将FPGA模拟成SRAM进行通信。具体单片机型号是 GD32F450ZIT6。
1，因为官方例程只有SDRAM的初始化所以我贴下SRAM的初始化代码：
void exmc_sram_init()
{
exmc_norsram_parameter_struct sdram_init_struct;
exmc_norsram_timing_parameter_struct read_write_timing;
uint32_t command_content = 0, bank_select;
uint32_t timeout = SDRAM_TIMEOUT;
/* enable EXMC clock*/
rcu_periph_clock_enable(RCU_EXMC);
rcu_periph_clock_enable(RCU_GPIOB);
rcu_periph_clock_enable(RCU_GPIOC);
rcu_periph_clock_enable(RCU_GPIOD);
rcu_periph_clock_enable(RCU_GPIOE);
rcu_periph_clock_enable(RCU_GPIOF);
rcu_periph_clock_enable(RCU_GPIOG);
rcu_periph_clock_enable(RCU_GPIOH);
/* common GPIO configuration */
/* NL(PB7), pin configuration */
gpio_af_set(GPIOB, GPIO_AF_12, GPIO_PIN_7 );
gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_7);
gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_7);
/* D2(PD0),D3(PD1),CLK(PD3),NOE(PD4),NWE(PD5),NWAIT(PD6),NE0(PD7),D13(PD8),D14(PD9),D15(PD10),D0(PD14),D1(PD15) pin configuration */
gpio_af_set(GPIOD, GPIO_AF_12, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_3 | GPIO_PIN_4 |
GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7 | GPIO_PIN_8 |
GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_14 | GPIO_PIN_15);
gpio_mode_set(GPIOD, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_3 | GPIO_PIN_4 |
GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7 | GPIO_PIN_8 |
GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_14 | GPIO_PIN_15);
gpio_output_options_set(GPIOD, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_3 | GPIO_PIN_4 |
GPIO_PIN_5 | GPIO_PIN_6 | GPIO_PIN_7 | GPIO_PIN_8 |
GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_14 | GPIO_PIN_15);
/* NBL0(PE0),NBL1(PE1),D4(PE7),D5(PE8),D6(PE9),D7(PE10),D8(PE11),D9(PE12),D10(PE13),D11(PE14),D12(PE15) pin configuration */
gpio_af_set(GPIOE, GPIO_AF_12, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_7 | GPIO_PIN_8 |
GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_12 |
GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15);
gpio_mode_set(GPIOE, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_7 | GPIO_PIN_8 |
GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_12 |
GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15);
gpio_output_options_set(GPIOE, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_7 | GPIO_PIN_8 |
GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_11 | GPIO_PIN_12 |
GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15);
/* A0(PF0),A1(PF1),A2(PF2),A3(PF3),A4(PF4),A5(PF5),A6(PF12),A7(PF13),A8(PF14),A9(PF15) pin configuration */
gpio_af_set(GPIOF, GPIO_AF_12, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3 |
GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_12 | GPIO_PIN_13 |
GPIO_PIN_14 | GPIO_PIN_15);
gpio_mode_set(GPIOF, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3 |
GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_12 | GPIO_PIN_13 |
GPIO_PIN_14 | GPIO_PIN_15);
gpio_output_options_set(GPIOF, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3 |
GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_12 | GPIO_PIN_13 |
GPIO_PIN_14 | GPIO_PIN_15);
/* A10(PG0),A11(PG1),A12(PG2),A13(PG3), pin configuration */
gpio_af_set(GPIOG, GPIO_AF_12, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3);
gpio_mode_set(GPIOG, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3);
gpio_output_options_set(GPIOG, GPIO_OTYPE_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_2 | GPIO_PIN_3);
/* configure read/write timing */
read_write_timing.asyn_address_setuptime = 0x0U; //地址建立时间（ADDSET）为1个HCLK 1/36M=27ns
read_write_timing.asyn_address_holdtime = 0x0U; //地址保持时间（ADDHLD）模式A未用到
read_write_timing.asyn_data_setuptime = 0x08U; //数据保持时间（DATAST）为9个HCLK 6*9=54ns
read_write_timing.bus_latency = 0xFU;
read_write_timing.syn_clk_division = EXMC_SYN_CLOCK_RATIO_16_CLK;
read_write_timing.syn_data_latency = EXMC_DATALAT_17_CLK;
read_write_timing.asyn_access_mode = EXMC_ACCESS_MODE_A;
/* configure the structure with default values */
sdram_init_struct.norsram_region = EXMC_BANK0_NORSRAM_REGION0; //这里我们使用NE0，也就对应BTCR[0],[1]。
sdram_init_struct.address_data_mux = DISABLE; //地址和数据复用数据线
sdram_init_struct.memory_type = EXMC_MEMORY_TYPE_SRAM; //SRAM
sdram_init_struct.databus_width = EXMC_NOR_DATABUS_WIDTH_16B; //存储器数据宽度为16bit
sdram_init_struct.burst_mode = DISABLE; //突发访问模式
sdram_init_struct.nwait_polarity = EXMC_NWAIT_POLARITY_LOW; //设置WAIT信号的有效电平
sdram_init_struct.wrap_burst_mode = DISABLE; //是否使用回环模式
sdram_init_struct.nwait_config = EXMC_NWAIT_CONFIG_BEFORE; //设置WAIT信号有效时机
sdram_init_struct.memory_write = ENABLE; //存储器写使能
sdram_init_struct.nwait_signal = DISABLE; //是否使用WAIT信号
sdram_init_struct.extended_mode = DISABLE; //是否使用扩展模式,扩展模式用于访问不同读写操作时序的存储器
sdram_init_struct.asyn_wait = DISABLE; /*!< enable or disable the asynchronous wait function */
sdram_init_struct.write_mode = EXMC_ASYN_WRITE; /*!< asynchronous write mode */
sdram_init_struct.read_write_timing = &read_write_timing;
sdram_init_struct.write_timing = &read_write_timing;
exmc_norsram_init(&sdram_init_struct);
exmc_norsram_enable(EXMC_BANK0_NORSRAM_REGION0);
delay_1ms(10);
}

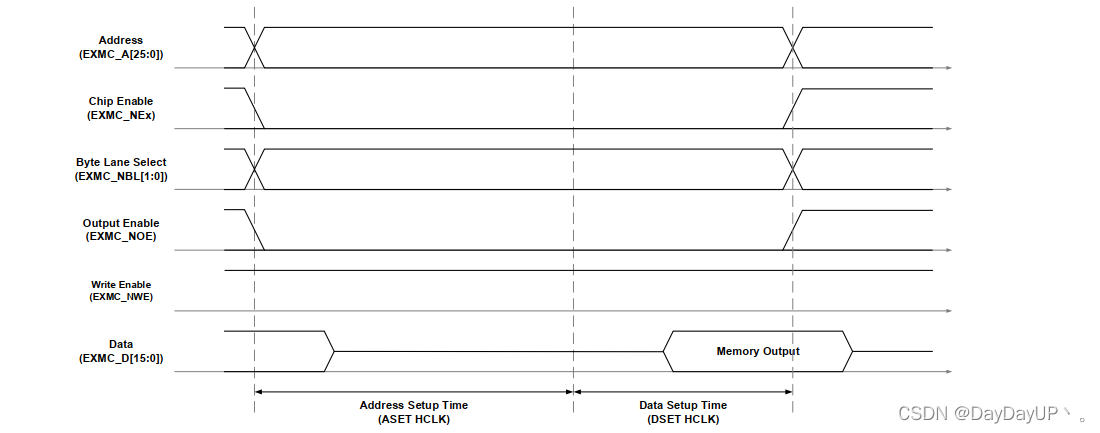

2，因为用的是EXMC的异步通信，一开始对这些概念不是很熟悉，所以自己弄了半天，最后查官方用户手册找到了一张时序表：
读数据函数：
void sdram_readbuffer_16(uint32_t sdram_device,uint16_t* pbuffer, uint32_t readaddr, uint32_t numtowrite)
{
uint32_t temp_addr;
__IO uint32_t write_addr_prt = readaddr;
/* select the base address according to EXMC_Bank */
// if(sdram_device == EXMC_SDRAM_DEVICE0){
// temp_addr = SDRAM_DEVICE0_ADDR;
// }else{
// temp_addr = SDRAM_DEVICE1_ADDR;
// }
temp_addr = SRAM_DEVICE0_ADDR;
/* while there is data to read */
for(; numtowrite != 0; numtowrite--){
/* read a byte from the memory */
*pbuffer++ = *(uint16_t*) (temp_addr + write_addr_prt);
/* increment the address */
write_addr_prt += 2;
}
}
首先单片机不断发送读地址命令，然后用示波器看看这些引脚上有没有对应的时序输出，如果有了的话再去找FPGA工程师或者自己根据这个时序来读数据，读数据的时候依据EXMC_NOE的电平变换将对应地址的数据放到数据引脚上，这样就能获取数据了
总结：
不要把EXMC看的很复杂，根据用户手册配置好之后读写数据非常方便，就跟读单片机内存一样。
而与FPGA通信用到的EXMC更简单，因为FPGA可以自行编程，所以只需要你这边地址，数据，信号线上有数据，那边就能更改时序进行处理！所以困难不可怕，相信自己！
