一、本文摘要
本文主要基于STM32F407ZET6的FSMC控制器，实现了LCD的驱动芯片的读写通信测试，实现了对SSD1963的读写控制，后面将介绍其中的驱动代码和调试过程，着重结合实际调试波形分析读写时序。
二、硬件及原理介绍

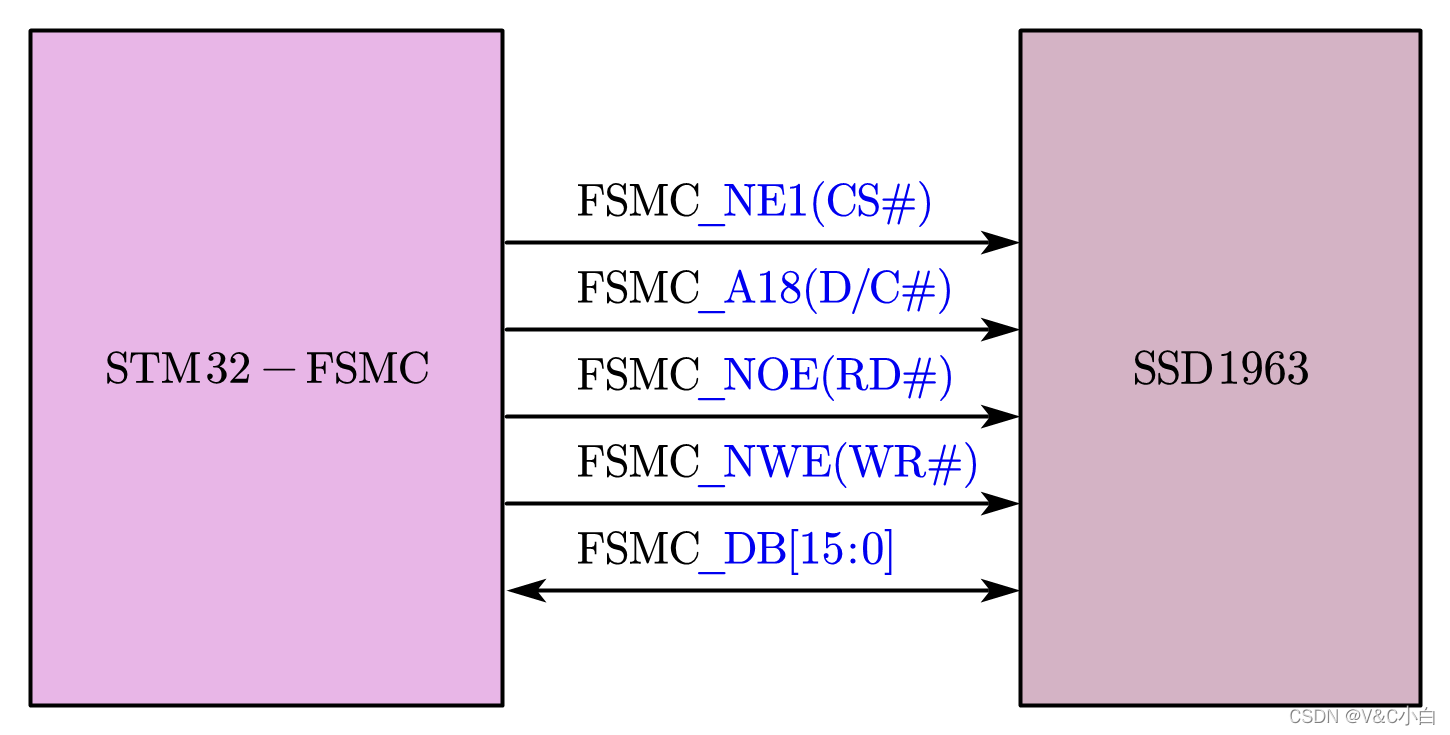

如图所示，stm32与ssd1963通过FSMC总线连接，其中值得注意的是FSMC_A18地址线当作SSD1963的D/C#(数据/指令线)，通过该信号告知SSD1963当前数据总线上的数据为parameter还是command。

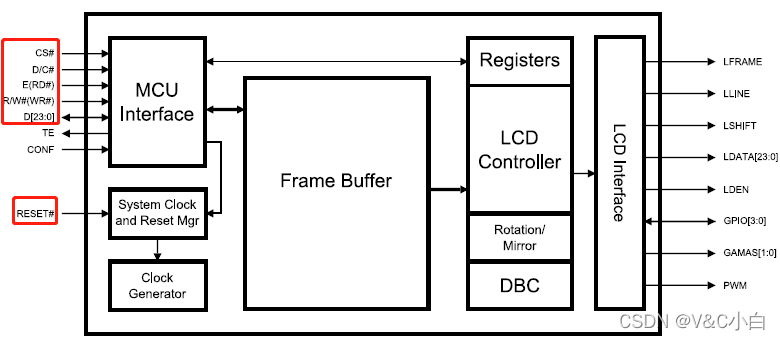

1.SSD1963介绍（8080时序）
虽然该芯片具备6800和8080两种通信方式，但是由于至调试了8080时序，这里仅对8080时序做介绍。
（1）接口

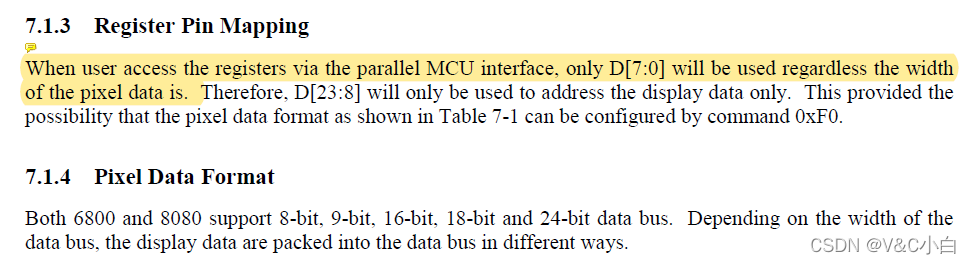

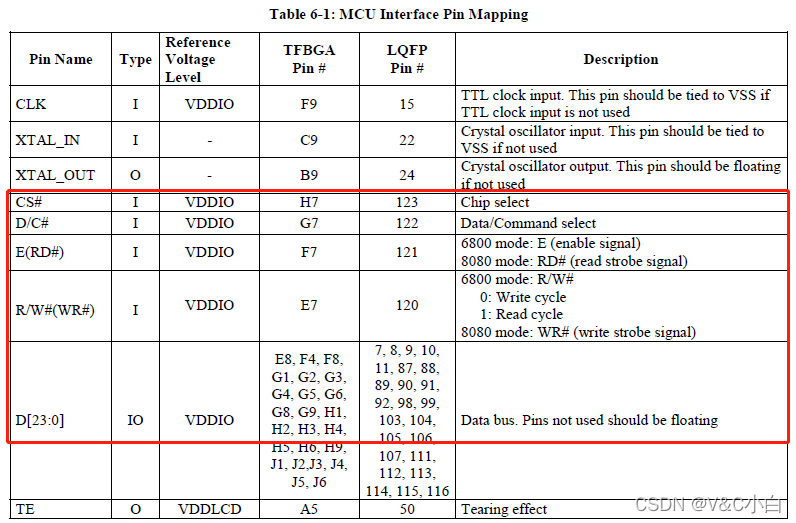

结合图表信息，8080时序主要使用表中红色框标注的控制及数据总线，先不写TE信号，自己没用到（尾注为#的说明该信号为低电位有效），包括片选信号线CS#，数据/指令信号线D/C#,读信号线RD#,写信号线WR#，和数据总线D[23:0]。这里说一下数据总线，虽然是24位总线，但实际MCU与SSD1963通信为8位并行总线。这里贴出手册的原文。
通过上面两段话，我们可以知道，***当读写SSD1963寄存器时，数据总线仅低八位有效，但当读写显示数据时，将根据按下表数据格式将颜色数据打包至数据总线上。***我采用565数据格式，则可以一次将显示数据通过D[15:0]将数据写入或读出。综上,在硬件连接时，使用16位数据总线。
(2)时序

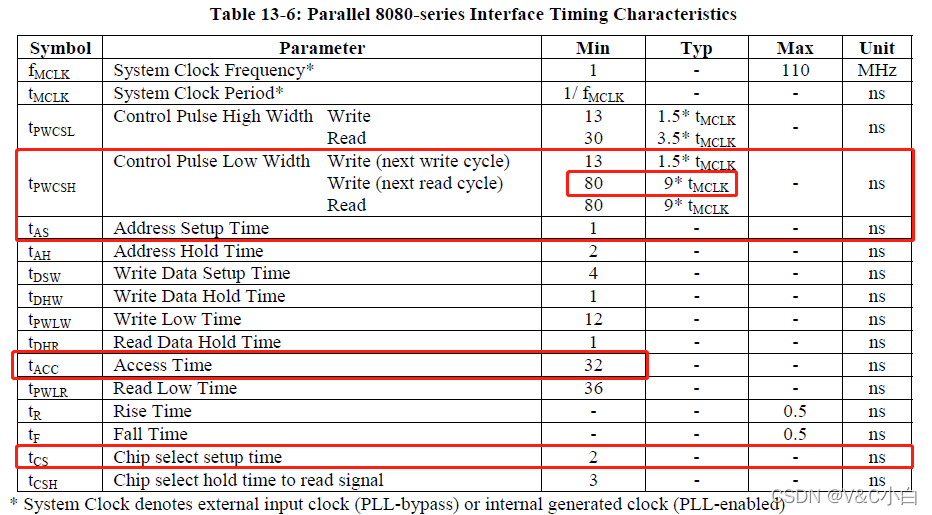

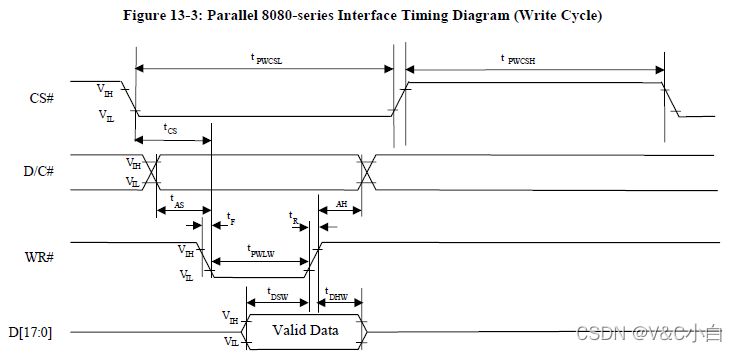

下面三张图介绍了芯片通过8080时序读写数据的相关参数。主要包括tACC，数据访问时间，不少于32ns，片选信号时间tCS，不少于2ns，地址建立时间tAS，不少于1ns。片选信号高电位时间，即读写切换时间，tPWCSH，根据情况不同，时间长短不同，如连续写入，不少于13ns，使用典型值1.5*芯片主时钟周期（100M-10ns），不少于15ns，先写后读和连续读出，切换时间不少于80ns，使用典型值90ns。这段话，主要指导FSMC时序参数设置。
2.STM32F407ZET6 FSMC控制器介绍
先上框图。该模块，使用AHB总线配置寄存器，系统使用HCLK-168Mhz。根据***SSD1963硬件接口特征***，匹配FSMC总线，选用存储bank1，模式A访问。即片选信号线选用FSMC_NE1。读写信号线分别为FSMC_NOE和FSMC_NWE，均为低电位有效。选用FSMC_A18地址线当作指令/数据线。
（1）地址映射
STM32为32位地址线，根据片选信号，确定使用地址空间为bank1：0x60000000-0x6fffffff；

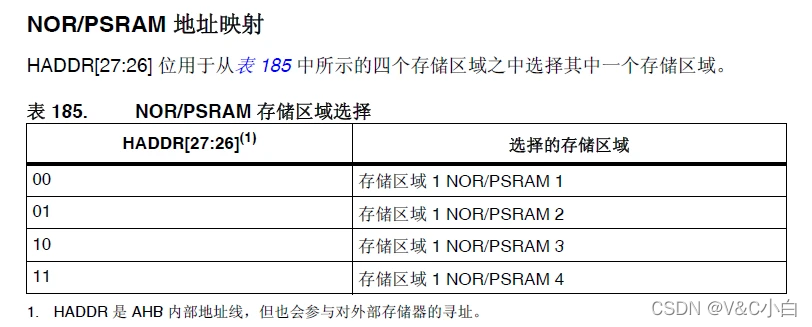

其中高四位固定为6，HADDR[27:26]又将bank1划分为4个小分区，这里使用第一分区。剩下26位为地址线根据具体地址线连接和数据线格式确定实际地址。
注：FSMC地址线（HADDR）按字节寻址，内部存储器按字寻址。

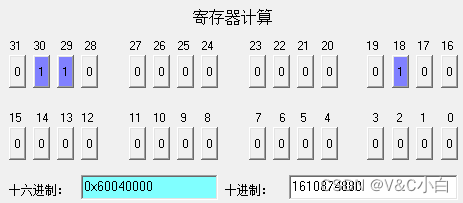

因此，当数据线选用8位，即按八位数据寻址时，地址线组合出来的地址也是STM32内存访问地址。如本帖提到的采用A18地址线作为D/C#线，如下图所示，可得数据读写地址为0x60040000，指令读写地址为0x60000000；
但当数据线选用16位，按16位数据寻址时，根据，表186所示，HADDR[25:1]右移1位发送至地址线上。则内部访问地址应将A18左移一位，即改变第19位。则数据访问地址为0x60080000，指令访问地址为0x60000000。
（2）时序

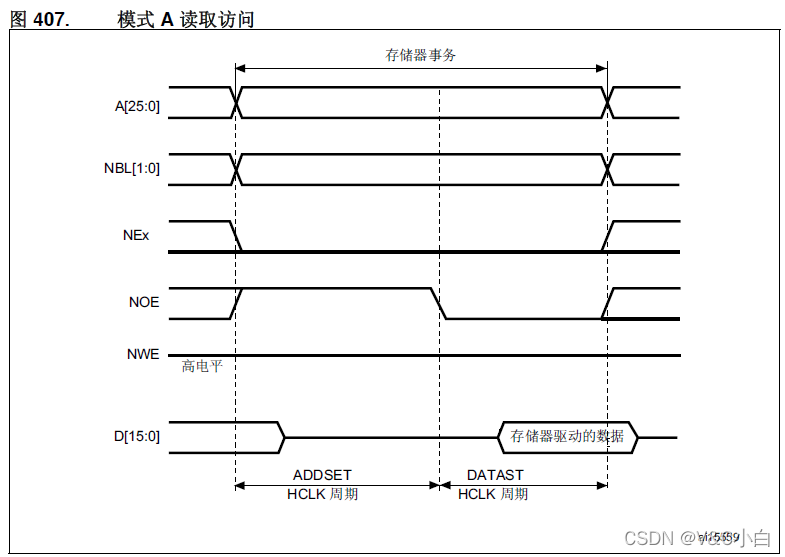

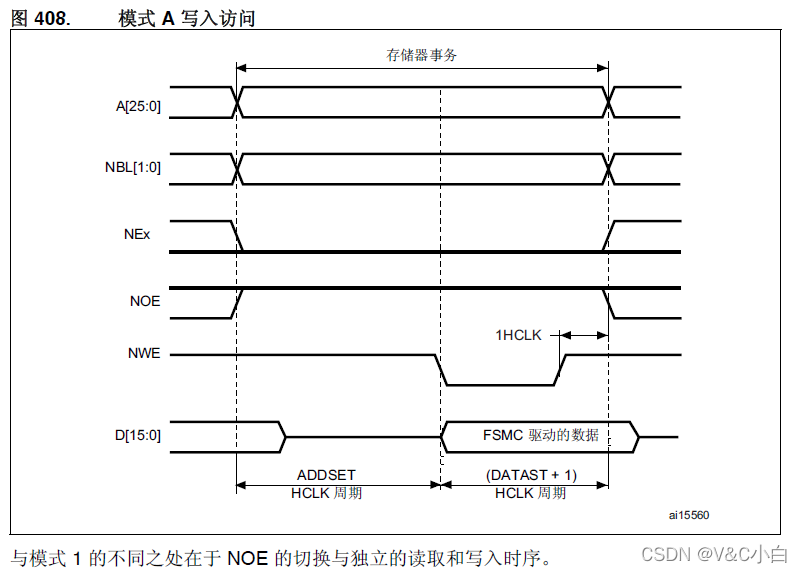

这个也是困扰我很久的，如何将FSMC的控制时序与SSD1963 8080时序对应。
三、贴代码
GPIO、时钟、控制器时序参数设置
/**
* FSMC I/O, clk, control and time parameter configuration.
* .
* @param[in] void.
* @param[out] void.
* @retval void
* @hardware
* NOE-PD4 NWE-PD5 NE1-PD7 D/C#(A18)-PD13
* D0-PD14 D1-PD15 D2-PD0 D3-PD1 D4:D12-PE7:PE15
* D13-PD8 D14-PD9 D15-PD10
* RST-PB1
* @par History
* Lixiang,20211220,created
*/
void LCDHostConfig(void)
{
//1.relevant clk config
RCC->AHB1ENR |= (3<<3)|(1<<1); //open gpiod/gpioe/gpiob clock
//2.GPIO config
GPIOD->MODER &= ~(((uint32_t)3<<0)|((uint32_t)3<<1*2)|((uint32_t)3<<4*2)|((uint32_t)3<<5*2)|((uint32_t)3<<7*2)|((uint32_t)3<<8*2)|((uint32_t)3<<9*2)|((uint32_t)3<<10*2)|((uint32_t)3<<13*2)|((uint32_t)3<<14*2)|((uint32_t)3<<15*2));
GPIOD->MODER |= ((uint32_t)2<<0)|((uint32_t)2<<1*2)|((uint32_t)2<<4*2)|((uint32_t)2<<5*2)|((uint32_t)2<<7*2)|((uint32_t)2<<8*2)|((uint32_t)2<<9*2)|((uint32_t)2<<10*2)|((uint32_t)2<<13*2)|((uint32_t)2<<14*2)|((uint32_t)2<<15*2); //设为复用模式
GPIOD->OTYPER &= ~((1<<0)|(1<<1)|(1<<4)|(1<<5)|(1<<7)|(1<<8)|(1<<9)|(1<<10)|(1<<13)|(1<<14)|((uint32_t)1<<15)); //推挽输出
GPIOD->OSPEEDR &= ~((3<<0)|(3<<1*2)|(3<<4*2)|(3<<5*2)|(3<<7*2)|(3<<8*2)|(3<<9*2)|(3<<10*2)|(3<<13*2)|((uint32_t)3<<14*2)|((uint32_t)3<<15*2));
GPIOD->OSPEEDR |= ((uint32_t)2<<0)|((uint32_t)2<<1*2)|((uint32_t)2<<4*2)|((uint32_t)2<<5*2)|((uint32_t)2<<7*2)|((uint32_t)2<<8*2)|((uint32_t)2<<9*2)|((uint32_t)2<<10*2)|((uint32_t)2<<13*2)|((uint32_t)2<<14*2)|((uint32_t)2<<15*2); //输出速度设为50Mhz
GPIOD->PUPDR &= ~(((uint32_t)3<<0)|((uint32_t)3<<1*2)|((uint32_t)3<<4*2)|((uint32_t)3<<5*2)|((uint32_t)3<<7*2)|((uint32_t)3<<8*2)|((uint32_t)3<<9*2)|((uint32_t)3<<10*2)|((uint32_t)3<<13*2)|((uint32_t)3<<14*2)|((uint32_t)3<<15*2)); //无上下拉电阻
GPIOD->AFR[0] &= ~(((uint32_t)15<<0)|((uint32_t)15<<1*4)|((uint32_t)15<<4*4)|((uint32_t)15<<5*4)|((uint32_t)15<<7*4));
GPIOD->AFR[1] &= ~(((uint32_t)15<<(8-8)*4)|((uint32_t)15<<(9-8)*4)|((uint32_t)15<<(10-8)*4)|((uint32_t)15<<(13-8)*4)|((uint32_t)15<<(14-8)*4)|((uint32_t)15<<(15-8)*4));
GPIOD->AFR[0] |= ((uint32_t)12<<0)|((uint32_t)12<<1*4)|((uint32_t)12<<4*4)|((uint32_t)12<<5*4)|((uint32_t)12<<7*4);
GPIOD->AFR[1] |= ((uint32_t)12<<(8-8)*4)|((uint32_t)12<<(9-8)*4)|((uint32_t)12<<(10-8)*4)|((uint32_t)12<<(13-8)*4)|((uint32_t)12<<(14-8)*4)|((uint32_t)12<<(15-8)*4); //复用至FSMC
GPIOE->MODER &= ~((uint32_t)0x3FFFF<<14);
GPIOE->MODER |= (uint32_t)0x2AAAA<<14; //复用模式
GPIOE->OTYPER &= ~(0x1F<<7); //推挽输出
GPIOE->OSPEEDR &= ~((uint32_t)0x3FFFF<<14);
GPIOE->OSPEEDR |= (uint32_t)0x2AAAA<<14; //输出速度设为50Mhz
GPIOE->PUPDR &= ~((uint32_t)0x3FFFF<<14); //无上下拉电阻
GPIOE->AFR[0] &= ~((uint32_t)15<<28);
GPIOE->AFR[0] |= ((uint32_t)12<<28);
GPIOE->AFR[1] = 0xCCCCCCCC; //复用至FSMC
GPIOB->MODER &= ~(3<<2);
GPIOB->MODER |= (1<<2); //通用输出
GPIOB->OTYPER &= ~(1<1); //推挽输出
GPIOB->OSPEEDR &= ~(3<<2);
GPIOB->OSPEEDR |= (1<<2); //输出速度设为50Mhz
GPIOB->PUPDR &= ~(3<<2);
GPIOB->PUPDR |= (1<<2); //上拉电阻
SSD1963RST(HIGH);//默认拉高
//3.FSMC control and time parameter set--选用异步通信模式A
RCC->AHB3ENR |= (1<<0); //open fsmc register clock
FSMC_Bank1->BTCR[0] = 0; //BCR1配置
FSMC_Bank1->BTCR[0] |= (1<<12) | (0<<4) |(1<<0); //参照数据手册表197，数据位宽8位，自定义时序时间,(1<<14) --EXTMOD,| (0<<2) --存储器类型
FSMC_Bank1->BTCR[1] = 0; //BTR1配置
FSMC_Bank1->BTCR[1] |= (8<<8) | (15<<16) |(1<<0); //数据建立时间：9*HCLK,地址建立时间5*HCLK
//FSMC_Bank1E->BWTR[0] &= ~((3<<28) | (0xff<<8)| (0xf<<0) | (0xf<<16));
//FSMC_Bank1E->BWTR[0] |= (9<<8) |(5<<0); //数据建立时间：9*HCLK,地址建立时间5*HCLK
}
SSD1963初始化代码
/**
* ssd1963 chip initial.
* .
* @param[in] void.
* @param[out] uint8_t,the result of initial,0--success,1--fail.
* @retval void
* @par History
* Lixiang,20211223,created
*/
uint8_t LCDHardwareReset(void)
{
uint8_t err[5];
LCDHostConfig(); //gpio and fsmc controller set
SSD1963RST(LOW);
DELAYMS(10);
SSD1963RST(HIGH); //根据手册，硬件复位时间不少于100us，设为1ms
DELAYMS(10);
CMD_REG = SET_PLL_MN; //设置PLL分频系数
DAT_REG = 0x1D;
DAT_REG = 0x02;
DAT_REG = 0x54;
CMD_REG = SET_PLL;
DAT_REG = 0x01; //使能PLL
DELAYUS(120);
CMD_REG = SET_PLL;
DAT_REG = 0x03; //等待PLL稳定，设置为系统时钟
CMD_REG = SOFT_RESET; // software reset
DELAYMS(5);
while(err[0] != 0x04) //get pll status
{
err[1] = 10;
CMD_REG = GET_PLL_STATUS;
err[0] = DAT_REG;
}
CMD_REG = GET_PLL_MN; //check the pll_mn,1D,02,04
err[0] = DAT_REG;
err[1] = DAT_REG;
err[2] = DAT_REG;
CMD_REG = READ_DDB; //check the chip information,always01,57,61,01,ff
err[0] = DAT_REG;
err[1] = DAT_REG;
err[2] = DAT_REG;
err[3] = DAT_REG;
err[4] = DAT_REG;
if((err[0]==0x01)&&(err[1]==0x57)&&(err[2]==0x61)&&(err[3]==01)&&(err[4]==0xff)) return 0;//测试通信是否正常
else return 1;
}
至此，完成了SSD1963的初始化和通信时序调试，下一步详细的驱动程序再做笔记。
四、调试问题

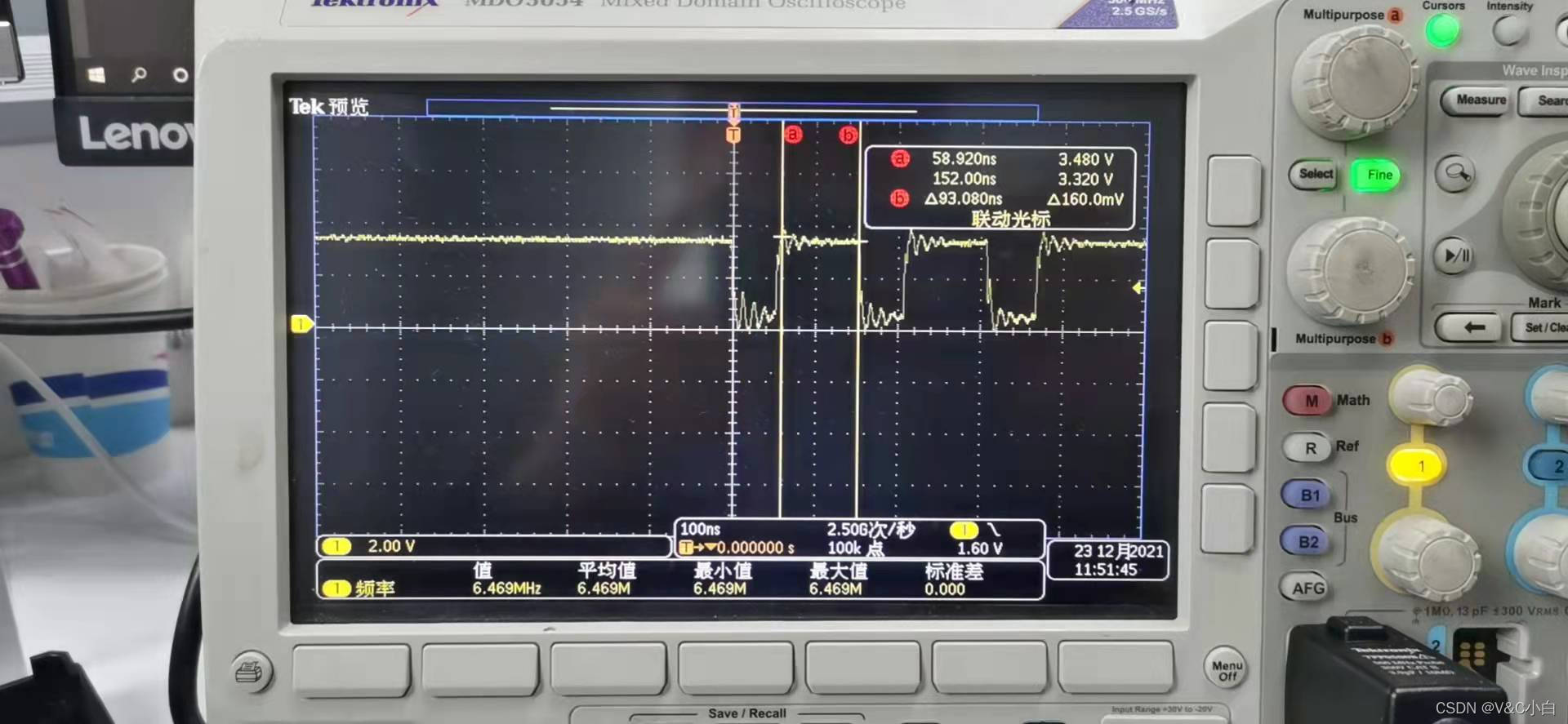

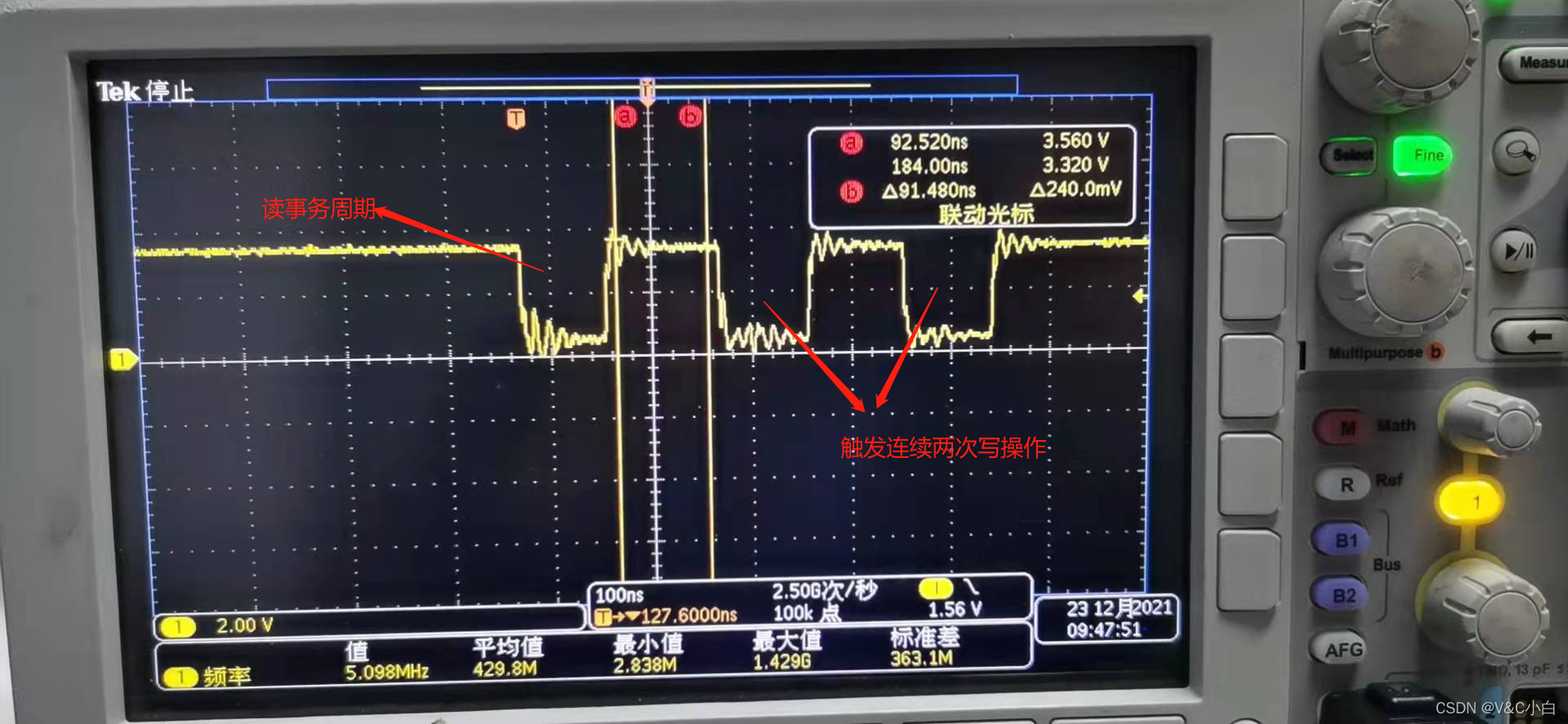

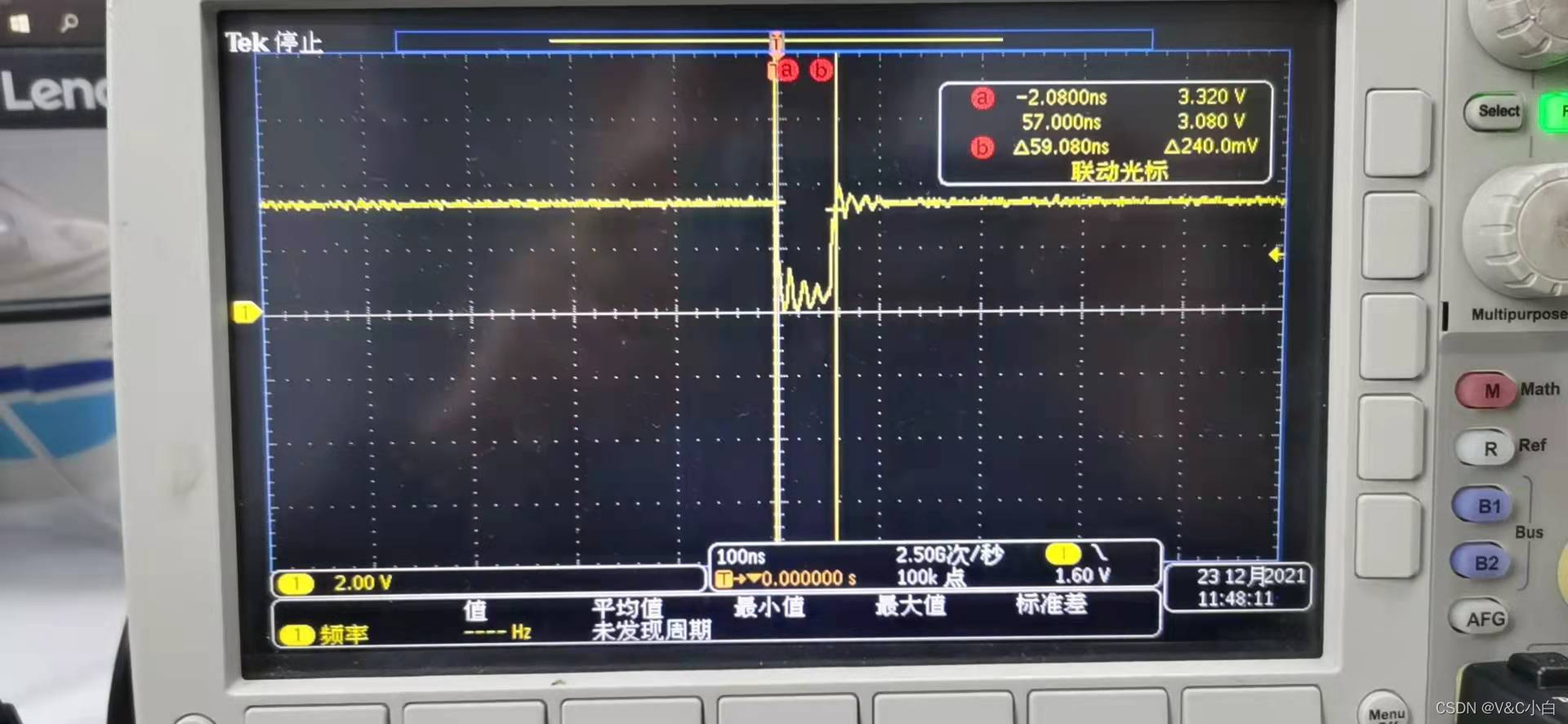

如上面代码所示，将指针强制转换为32位数据访问，当写数据时，一条写操作代码，通过示波器捕捉cs信号，如下图所示，发现触发两次写数据操作。改为*（uint16_t*）就解决了这个问题。
先贴点图，后面补充完整。首次写长文，望多多鼓励，
