[嵌入式]STM32用cube配置FATFS模式下SPI读写SD卡

一、stm32cube的配置

基本配置参见之前写的博客

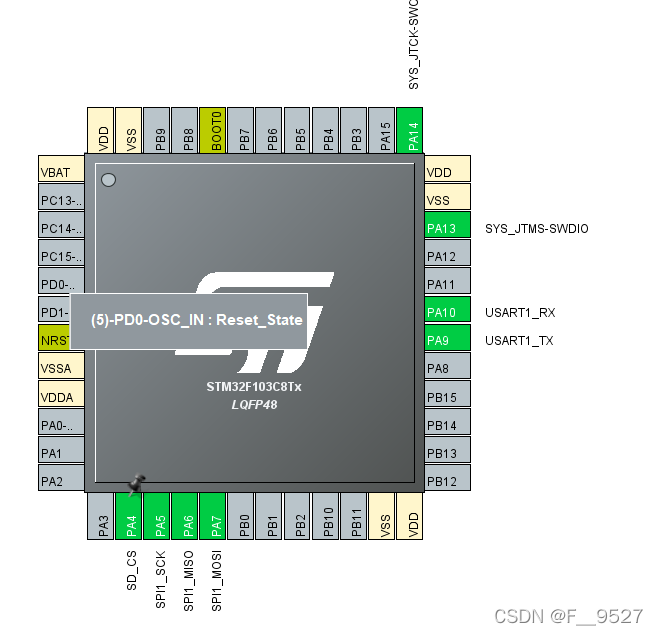

引脚配置如下：

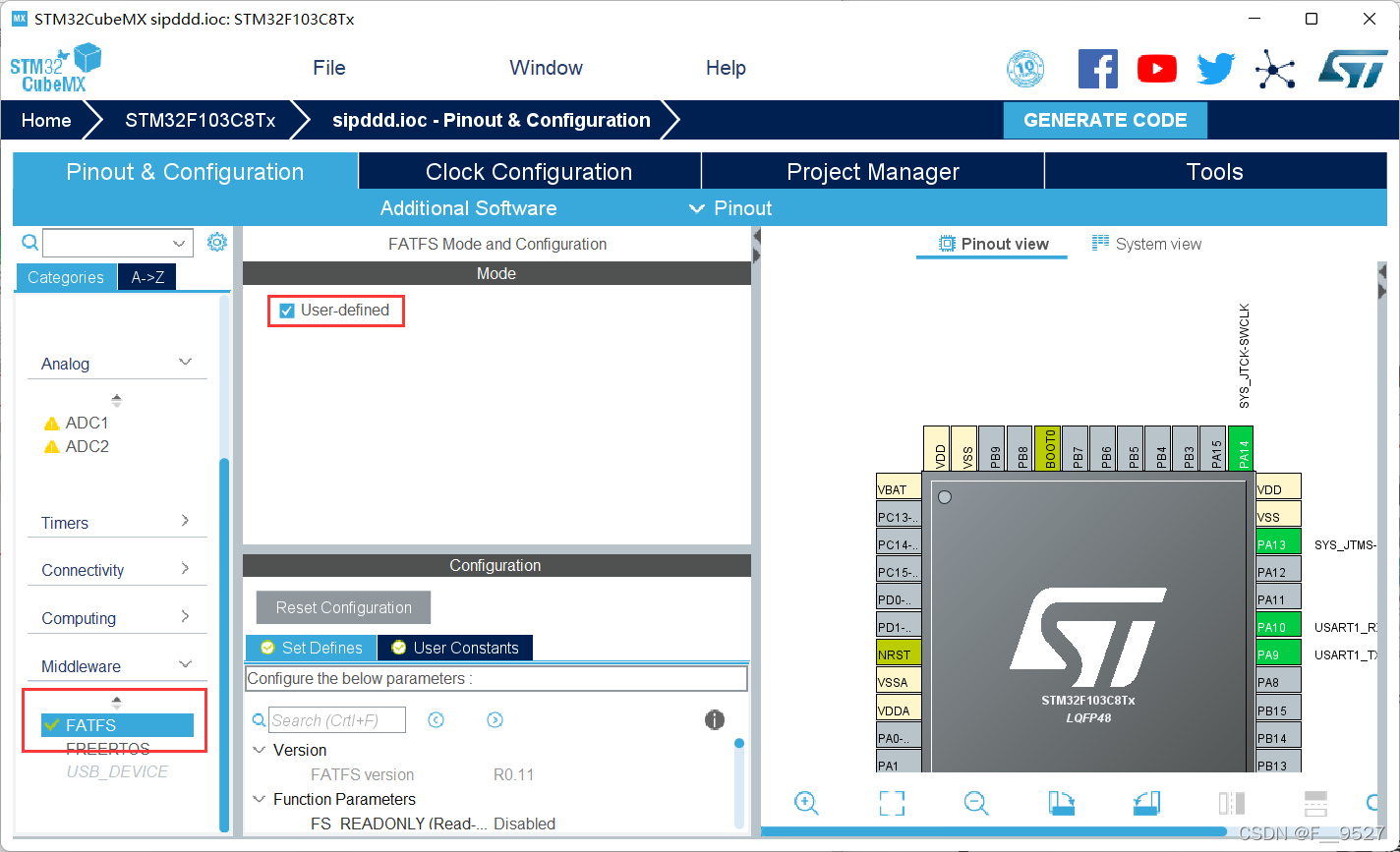

点击FATFS勾选User-defined

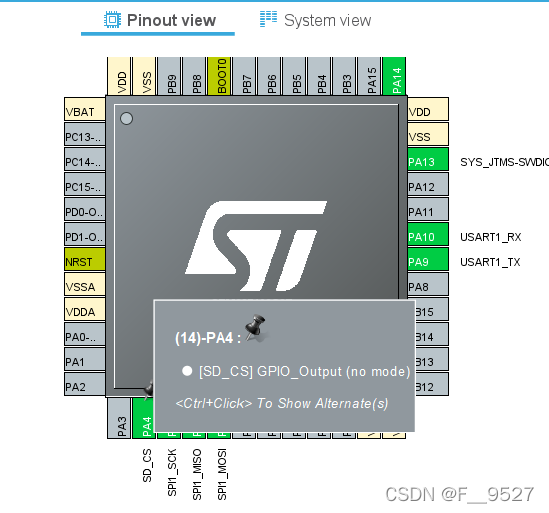

在芯片上将PA4引脚选为Output

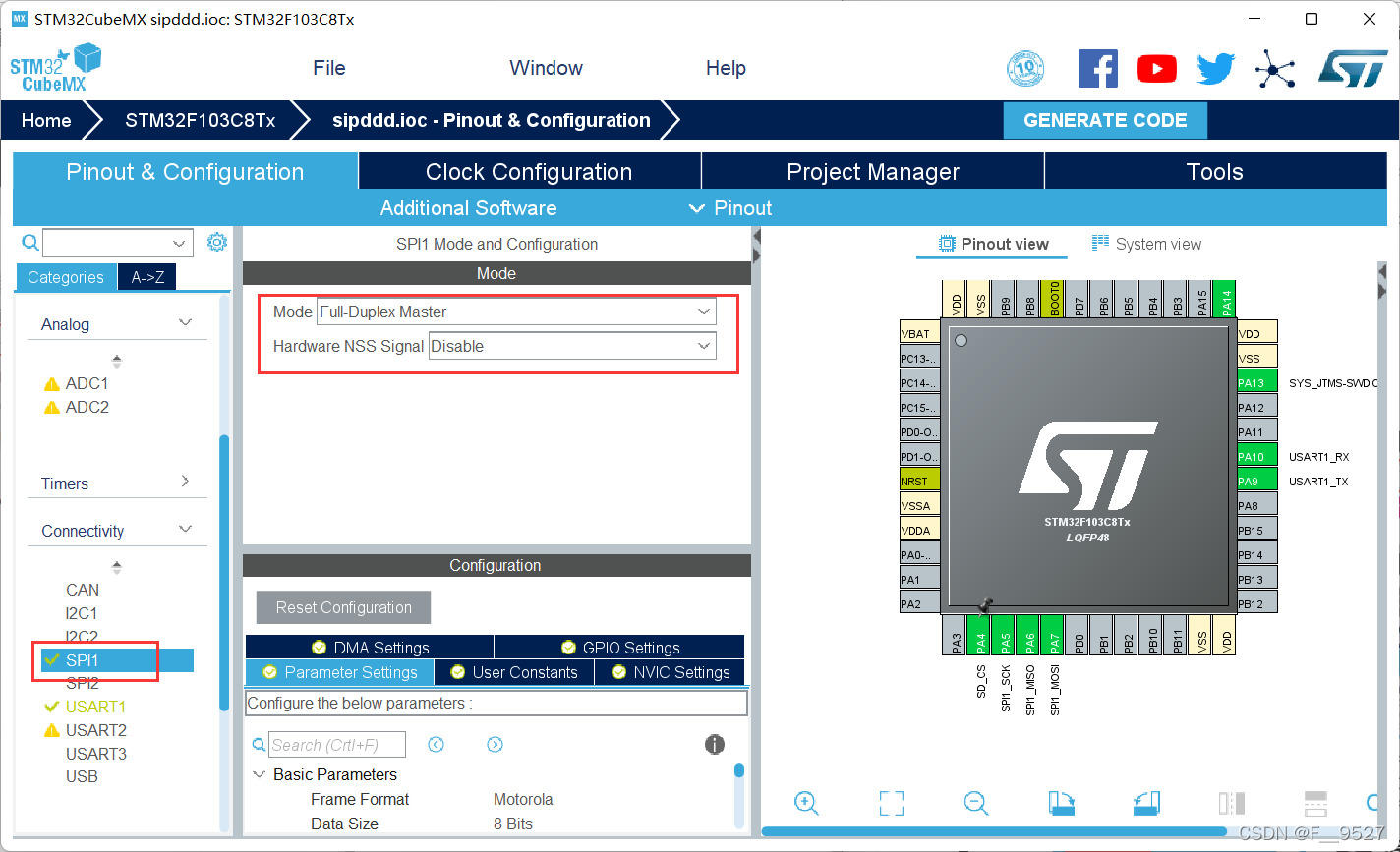

点击SPI1，mode选项更改

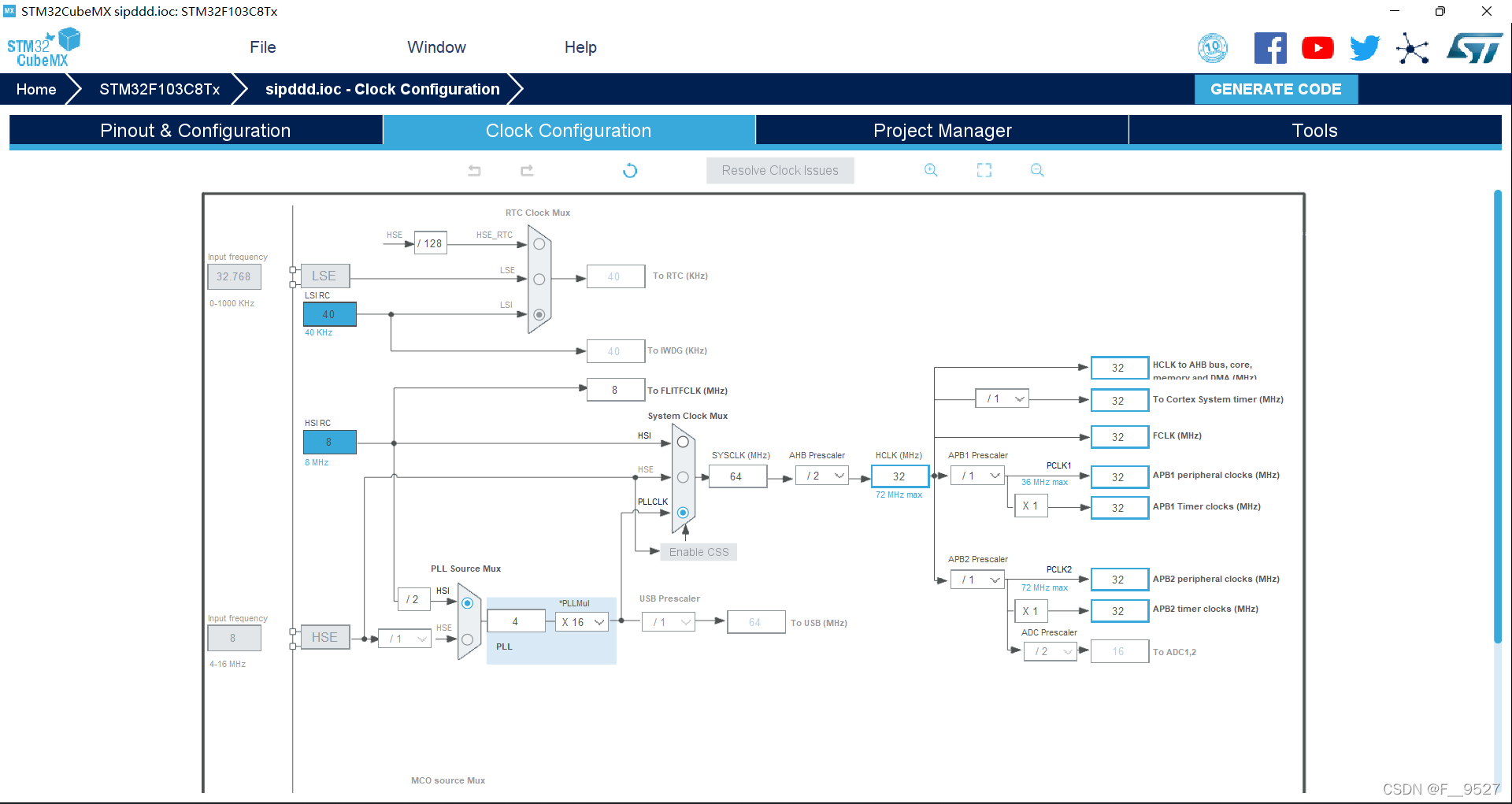

配置晶振

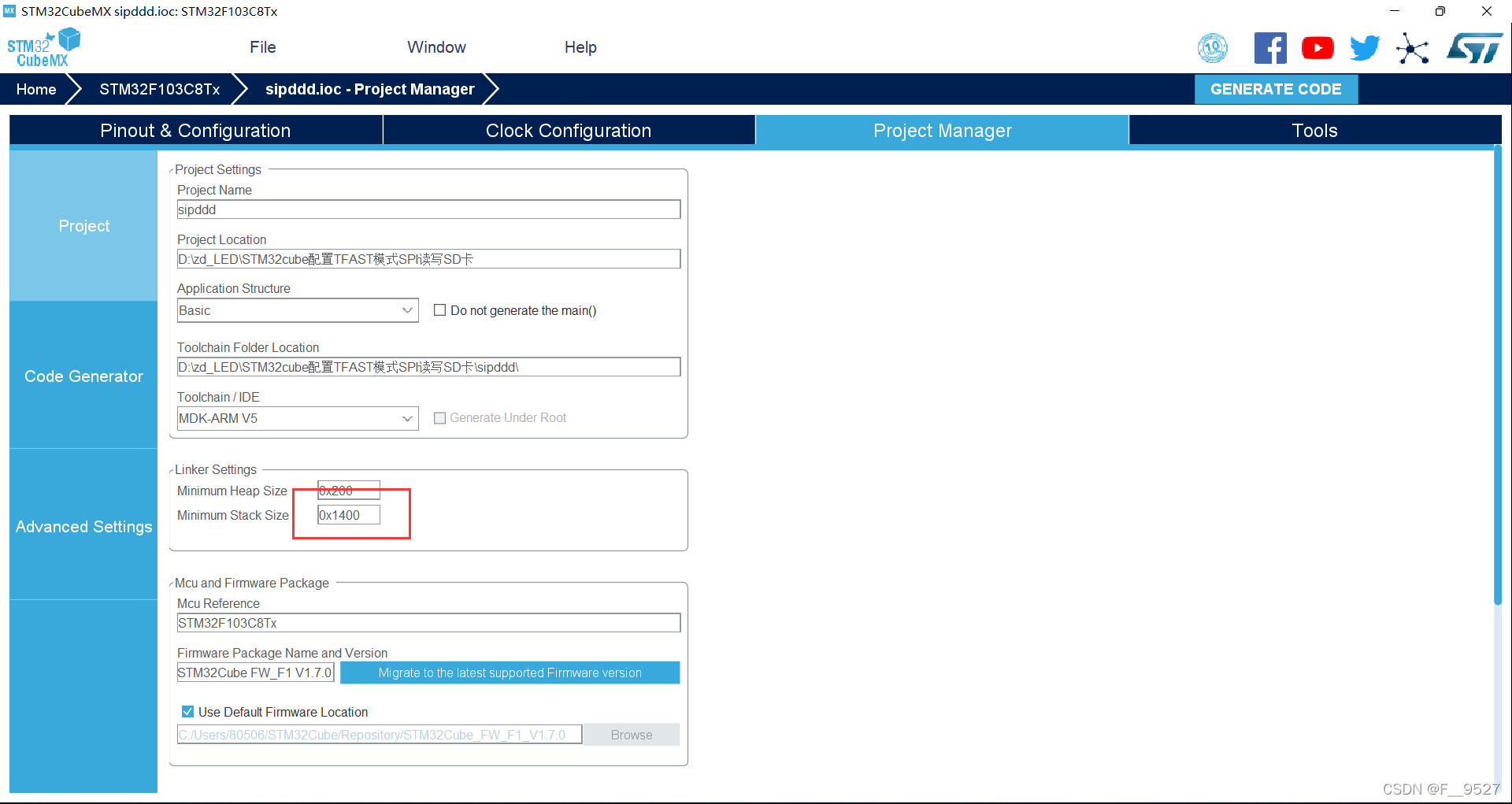

配置工程文件，改变堆栈大小

生成工程，接下来打开工程，修改代码。

二、代码部分

工程下载：
STM32cube配置FATFS模式SPI读写SD卡.zip.

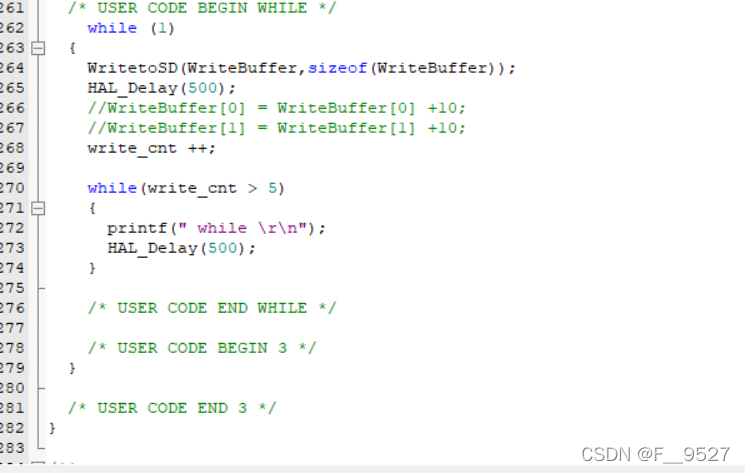

根据下载下来的代码，进行修改，如下

char SD_FileName[] = "hello.txt";
uint8_t WriteBuffer[] = "fwy 6319****0704\r\n";

  while (1)
  {
		WritetoSD(WriteBuffer,sizeof(WriteBuffer));
		HAL_Delay(500);
		//WriteBuffer[0] = WriteBuffer[0] +10;
		//WriteBuffer[1] = WriteBuffer[1] +10;
		write_cnt ++;

		while(write_cnt > 5)
		{
			printf(" while \r\n");
			HAL_Delay(500);
		}

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

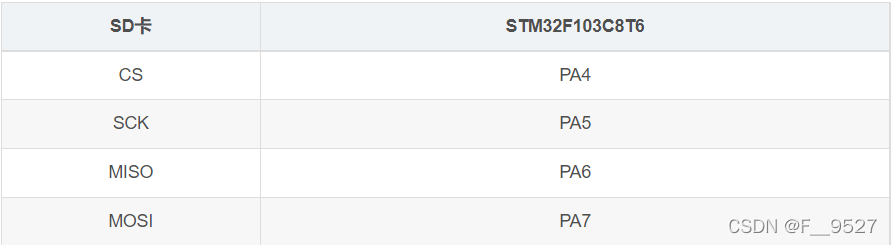

硬件连接：

三、结果展示

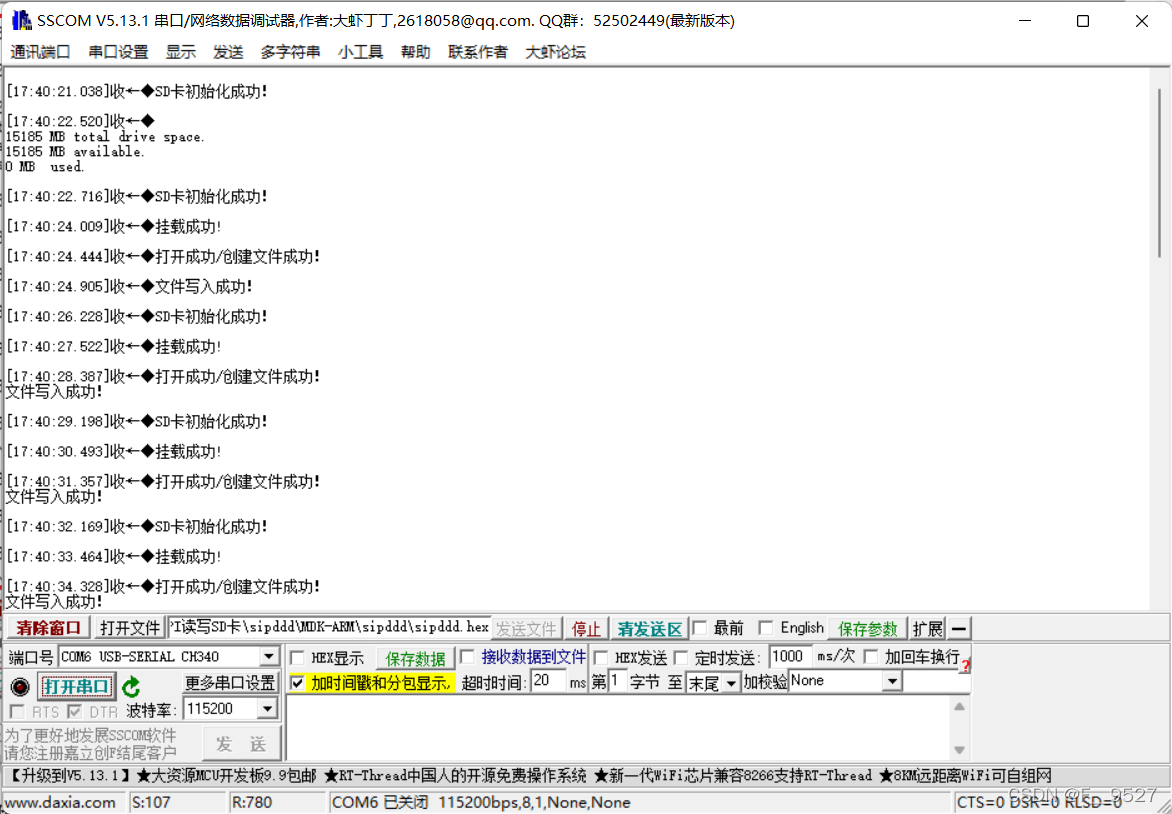

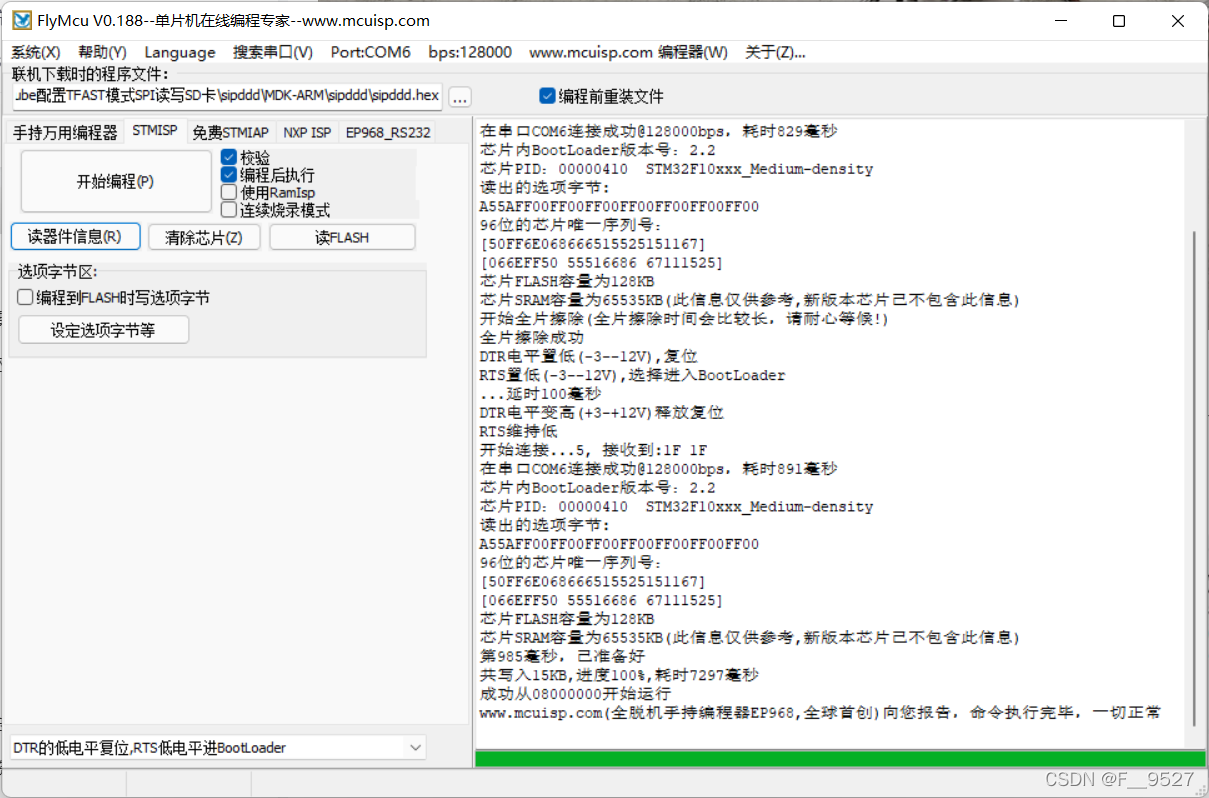

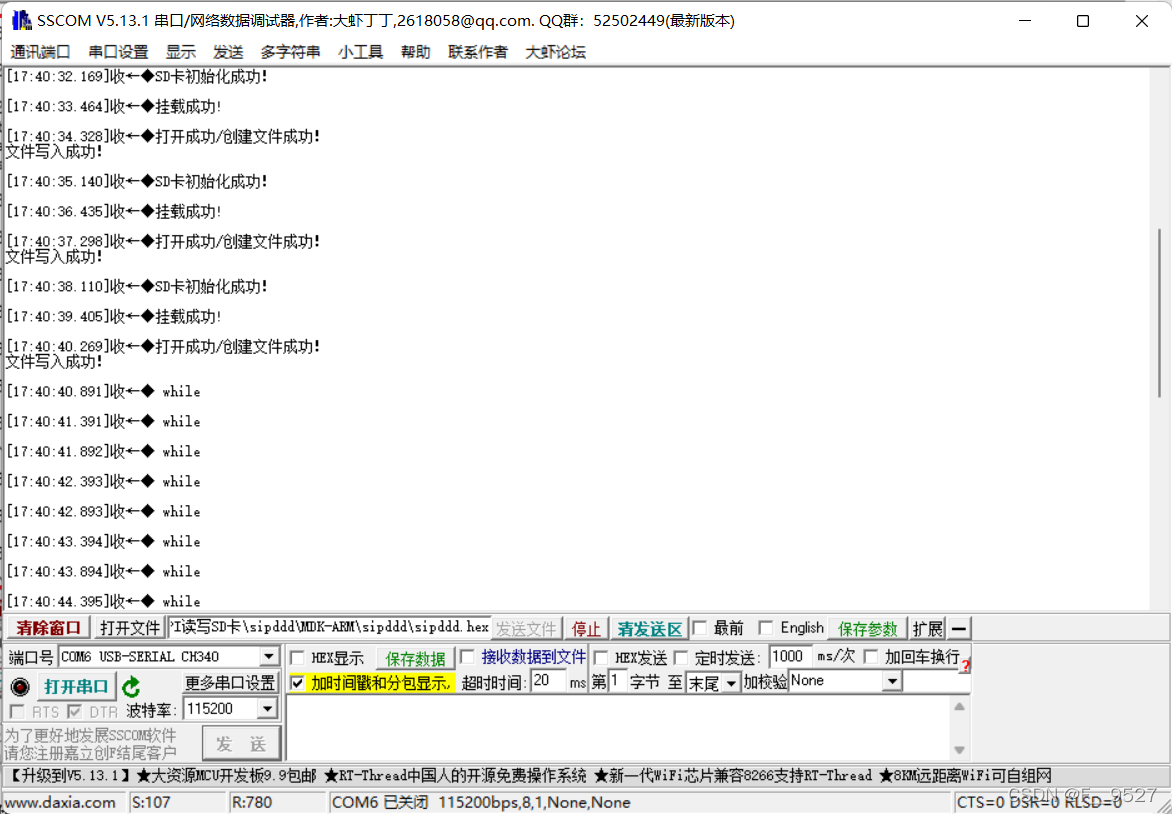

编译烧录成功之后得到以下结果：

串口收到数据，其中包括总内存、可使用内存及已使用内存、SD卡初始化成功、挂载成功、文件写入成功等显示。
程序一共写入六次文件，写入完成后将每过0.5秒输出一个while。

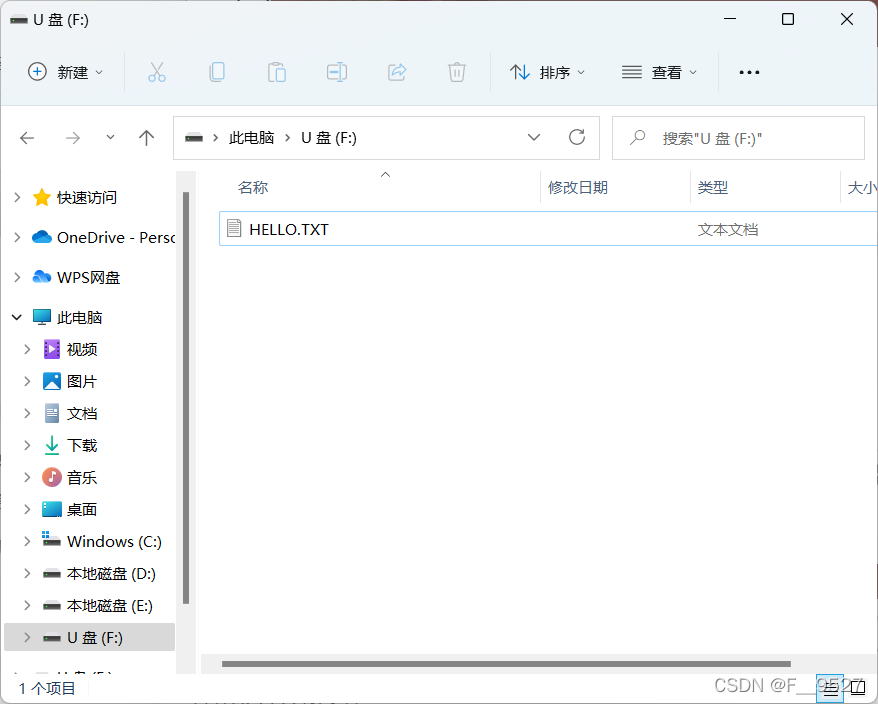

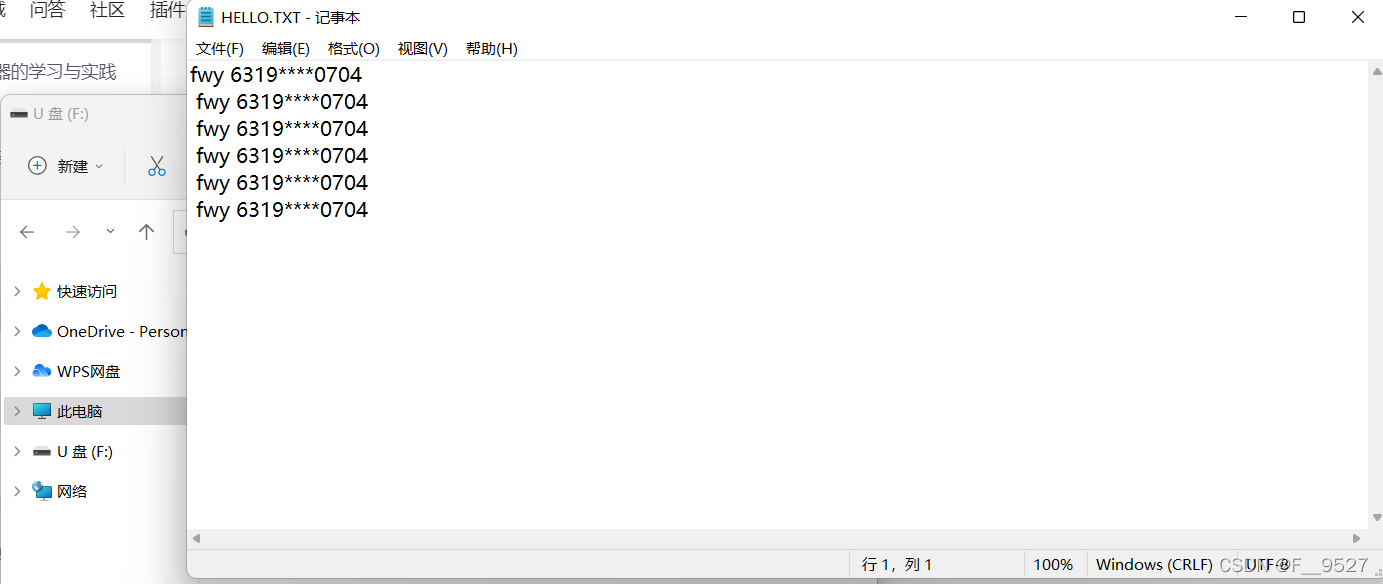

打开sd卡，看到里面被写入了内容

四、总结

使用STM32F103完成对SD卡的数据读取其实也比较容易，主要是硬件操作难以出来结果，也需要耐心操作，其中尤其需要注意给sd卡供电要高电压，3.3v的不行，可采用手机充电头给其供电，这样效果很不错，之前一直走歪路，导致做了很久都没做出来。

五、参考

STM32用cube配置FATFS模式下SPI读写SD卡.
