一、SD卡介绍
1.概述
SD存储卡(Secure Digital Memory Card)是一种基于半导体快闪存储器的新一代高速存储设备。SD存储卡的技术是从MMC卡(MultiMedia Card)格式上发展而来，在兼容SD存储卡基础上发展了SDIO(SD Input/ Output)卡，此兼容性包括机械，电子，电力，信号和软件，通常将SD、SDIO卡俗称SD存储卡。
SD卡具有高记忆容量、快速数据传输率、极大的移动灵活性以及很好的安全性，它被广泛地应用于便携式装置上，例如数码相机、平板电脑和多媒体播放器等。
SD卡的结构能保证数字文件传送的安全性，也很容易重新格式化，所以有着广泛的应用领域。音乐、电影等多媒体文件都可以方便地保存到SD卡中。
SD卡作为一种新型的存储设备，具有以下特点：
●高存储容量，最常用的容量：8GB、16GB、32GB、128GB、256GB等。
●内置加密技术，适应基于SDMI协议的著作版权保护功能。
●高速数据传送；最大读写速率为100MB/s。
●体积轻小，便于携带，具有很强的抗冲击能力。
2.SD模式
驱动模式：
SD卡有两种驱动模式：SPI模式与SDIO模式。它们所使用的接口信号是不同的。在SPI模式下，只会用到SD卡的4根信号线，即CS、DI、SCLK与DO(分别是SD卡的片选、数据输入、时钟与数据输出)。
传输模式：
SD卡共支持三种传输模式：SPI模式（独立序列输入和序列输出），1位SD模式（独立指令和数据通道，独有的传输格式），4位SD模式（使用额外的针脚以及某些重新设置的针脚。支持四位宽的并行传输）
3.SD卡读取与写入(SPI模式)
?1、发送CMD17；
2、接收卡响应R1；
3、接收数据起始令牌0XFE；
4、接收数据；
5、接收2个字节的CRC，如果不使用CRC，这两个字节在读取后可以丢掉。
6、禁止片选之后，发多8个CLK；
以上就是一个典型的读取SD卡数据过程。
SD卡的写于读数据差不多，写数据通过CMD24来实现，具体过程如下：
1、发送CMD24;
2、接收卡响应R1；
3、发送写数据起始令牌0XFE；
4、发送数据；
5、发送2字节的伪CRC；
6、禁止片选之后，发多8个CLK；
以上就是一个典型的写SD卡过程。
?
二、?STM32F103完成对SD卡的数据读取
1.代码部分
工程链接：https://pan.baidu.com/s/1c3bl54aSPyamkJ3ZqckmTg?
提取码：hz01

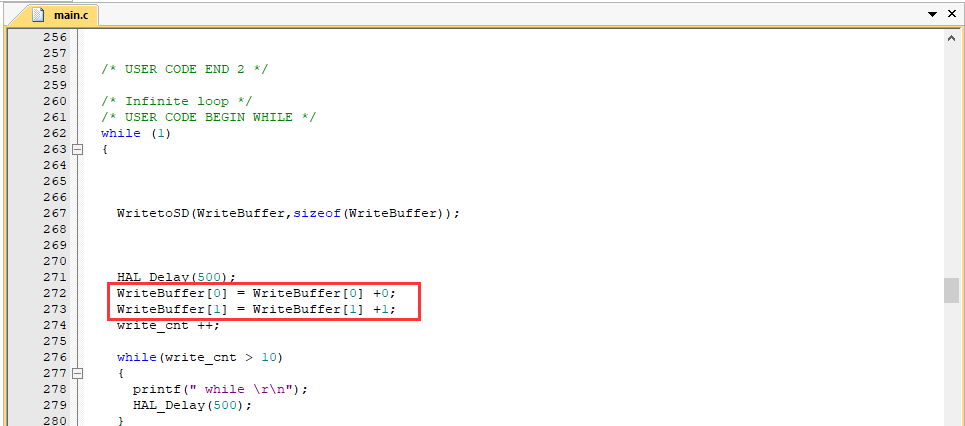

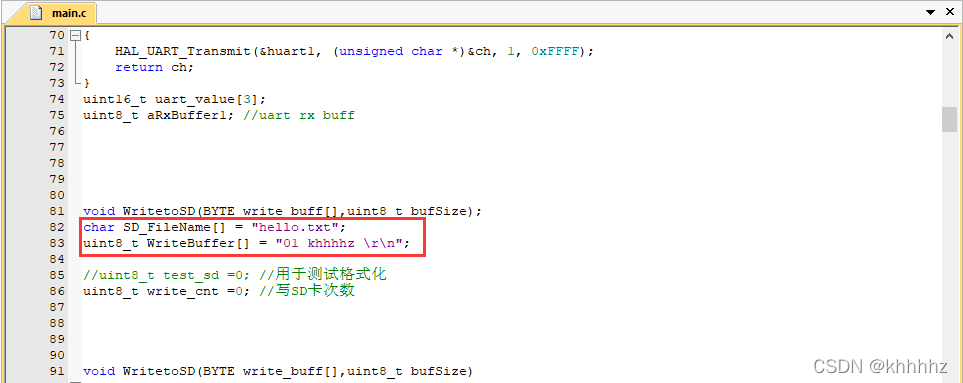

打开工程根据自己需求修改代码
?

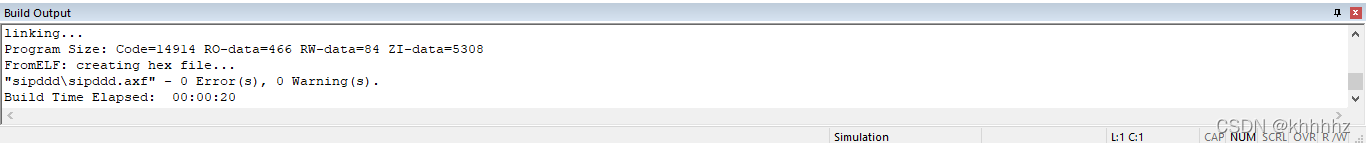

?编译生成.hex文件
2.U盘格式化

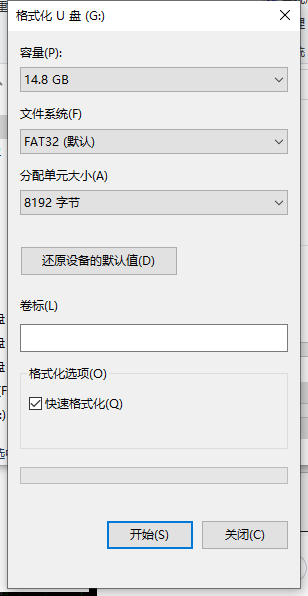

在烧录之前先将SD卡格式化为FAT32文件模式
?3.电路连接
| USB TO TTL | STM32F103C8T6 |
| 5v | 5v |
| GND | GND |
| RXD | A9 |
| TXD | A10 |
| STM32F103C8T6 | SD卡 |
| 5v | VCC |
| GND | GND |
| A4 | CS |
| A5 | SCK |
| A6 | MISO |
| A7 | MOSI |

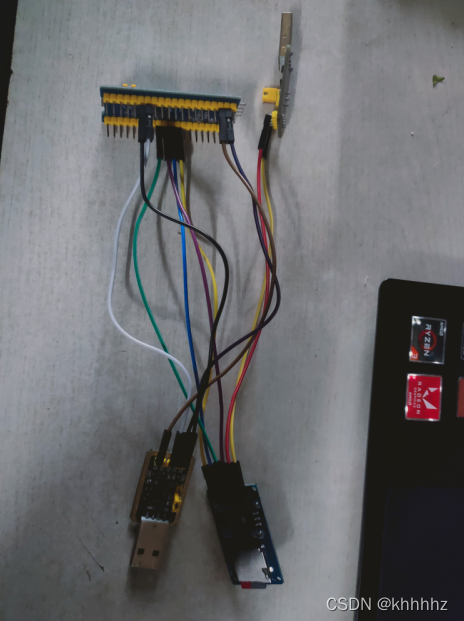

连接完毕后如下：（我这里用了两个USB TO TTL，其中一个用来给SD卡模块提供5v电源和接地）
?4.具体实现

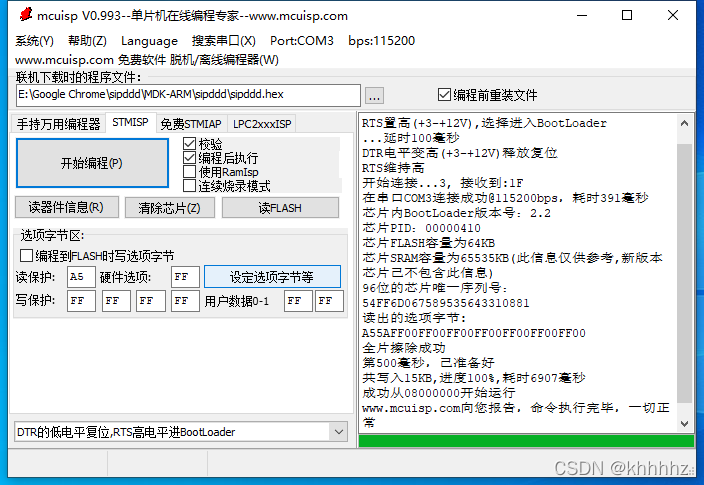

把生成的hex文件烧录进芯片

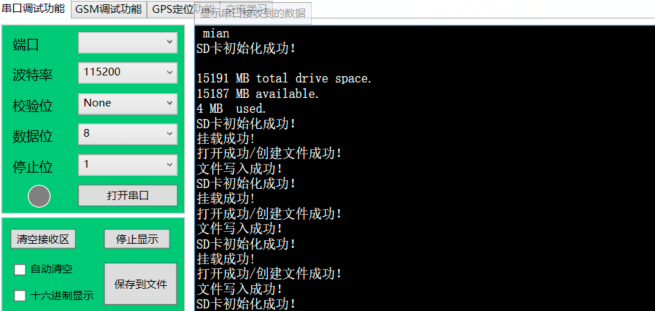

打开串口调试助手?，打开串口（BOOT0置0，并按下RESET键）
前几次试验只显示mian，应该是因为连接不稳，需要确保连接稳定才能成功

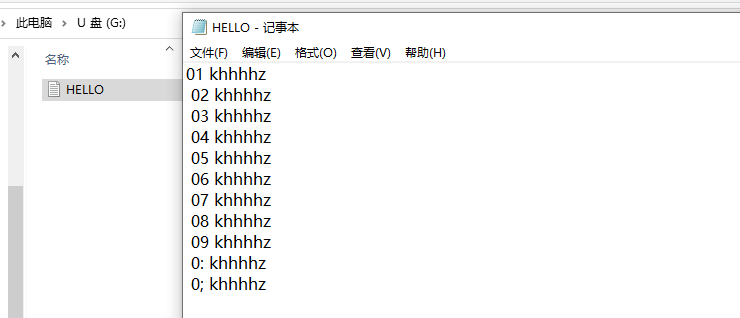

?写入成功后，将SD卡插入电脑，打开生成的文件，如下
